Sensor de Turbidez para Medir Calidad de Agua

INFORMACIÓN

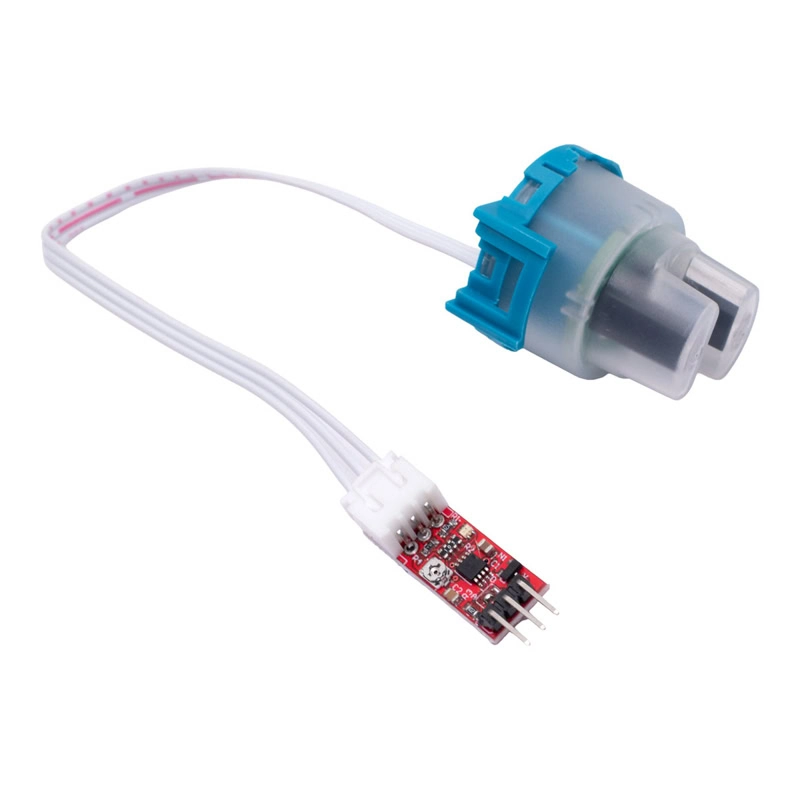

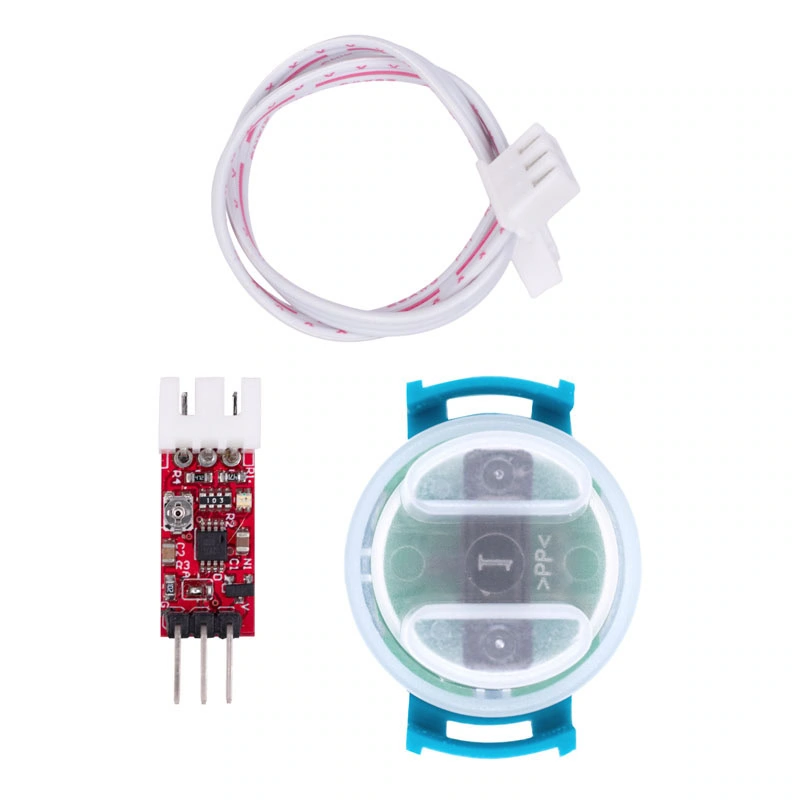

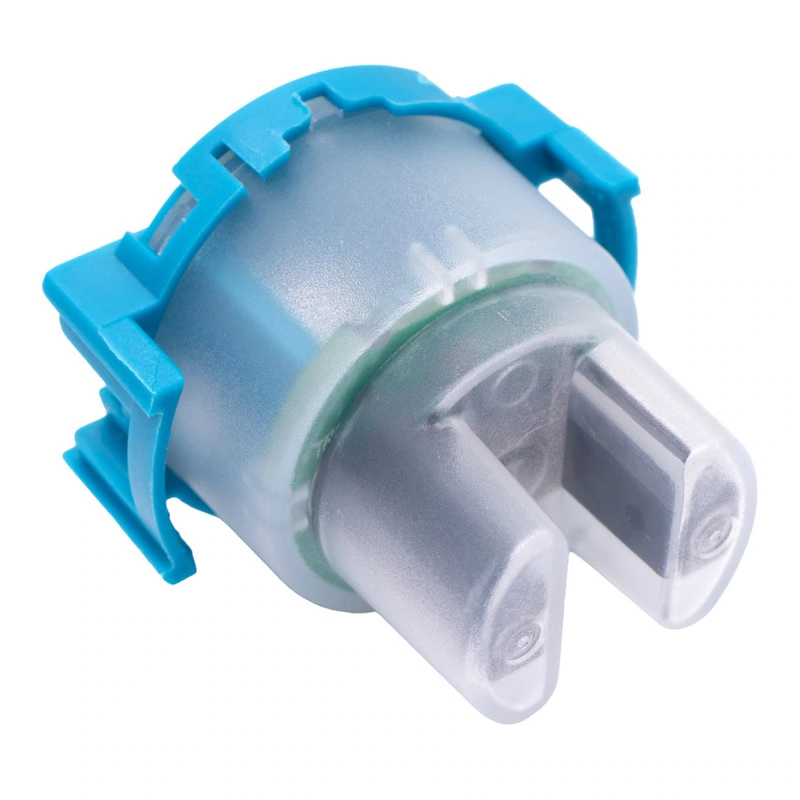

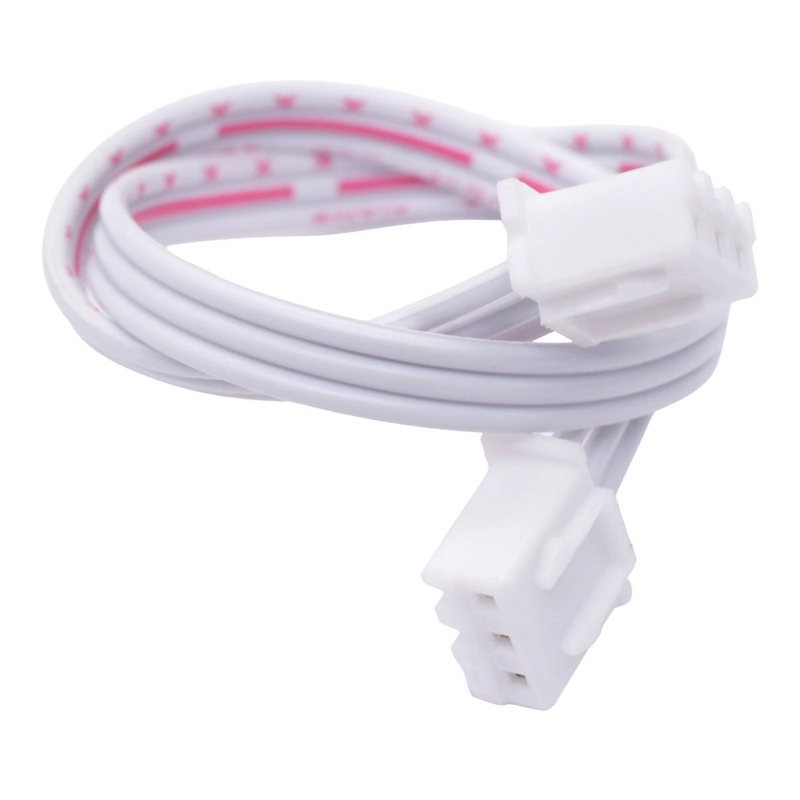

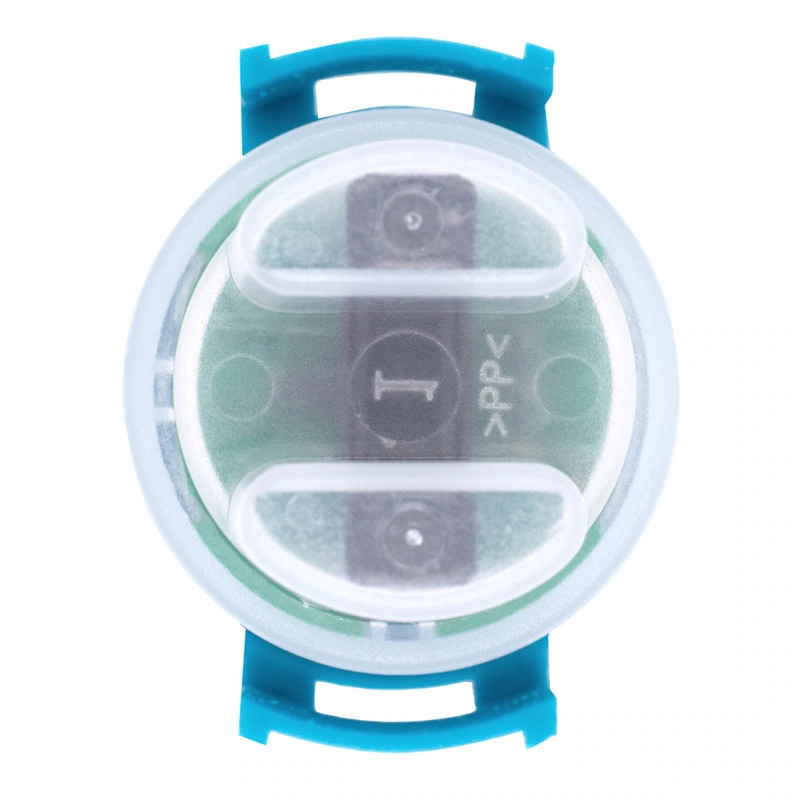

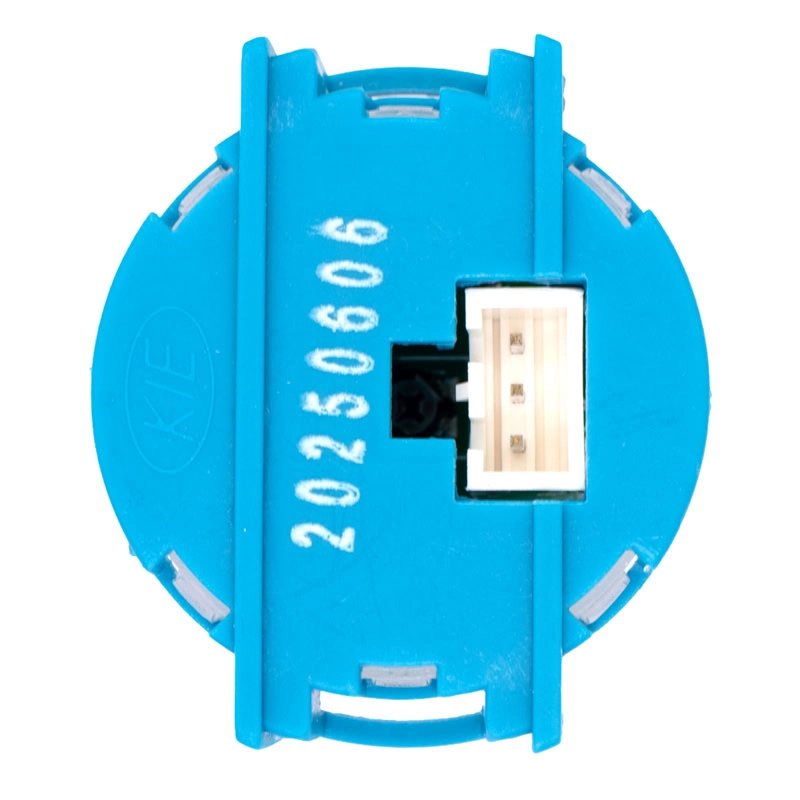

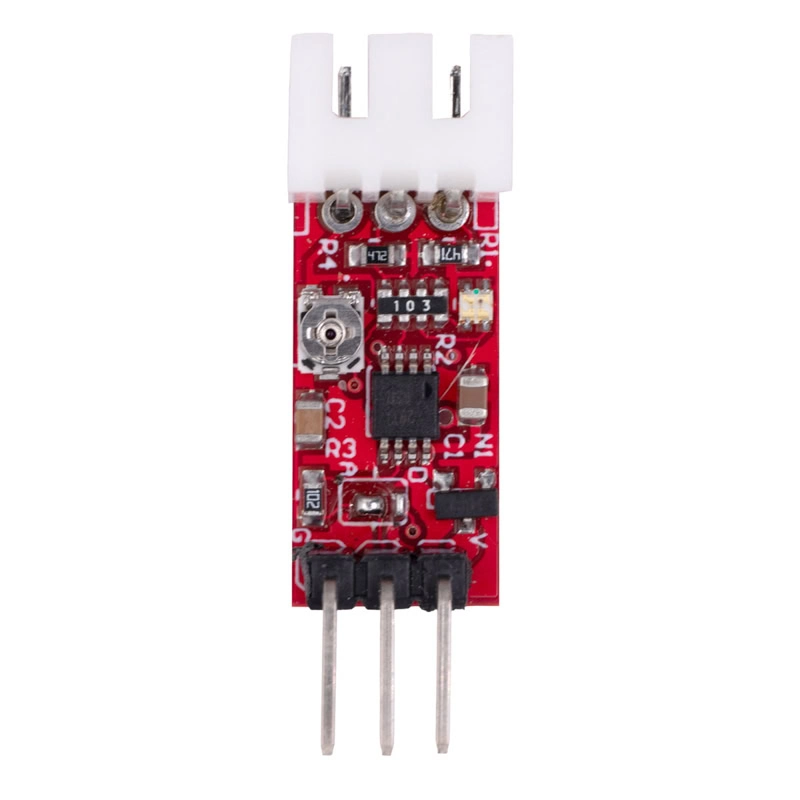

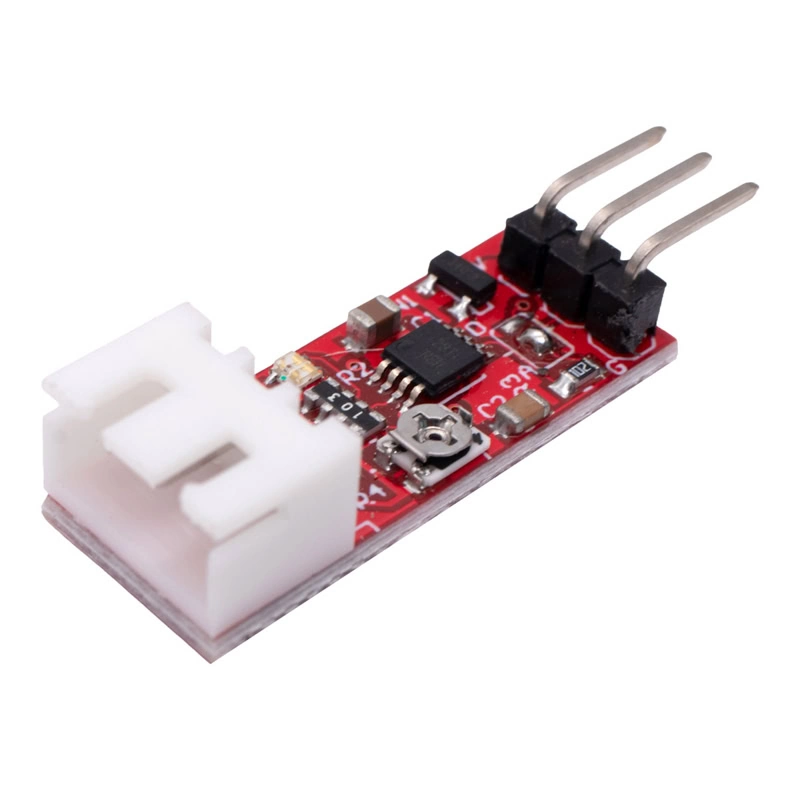

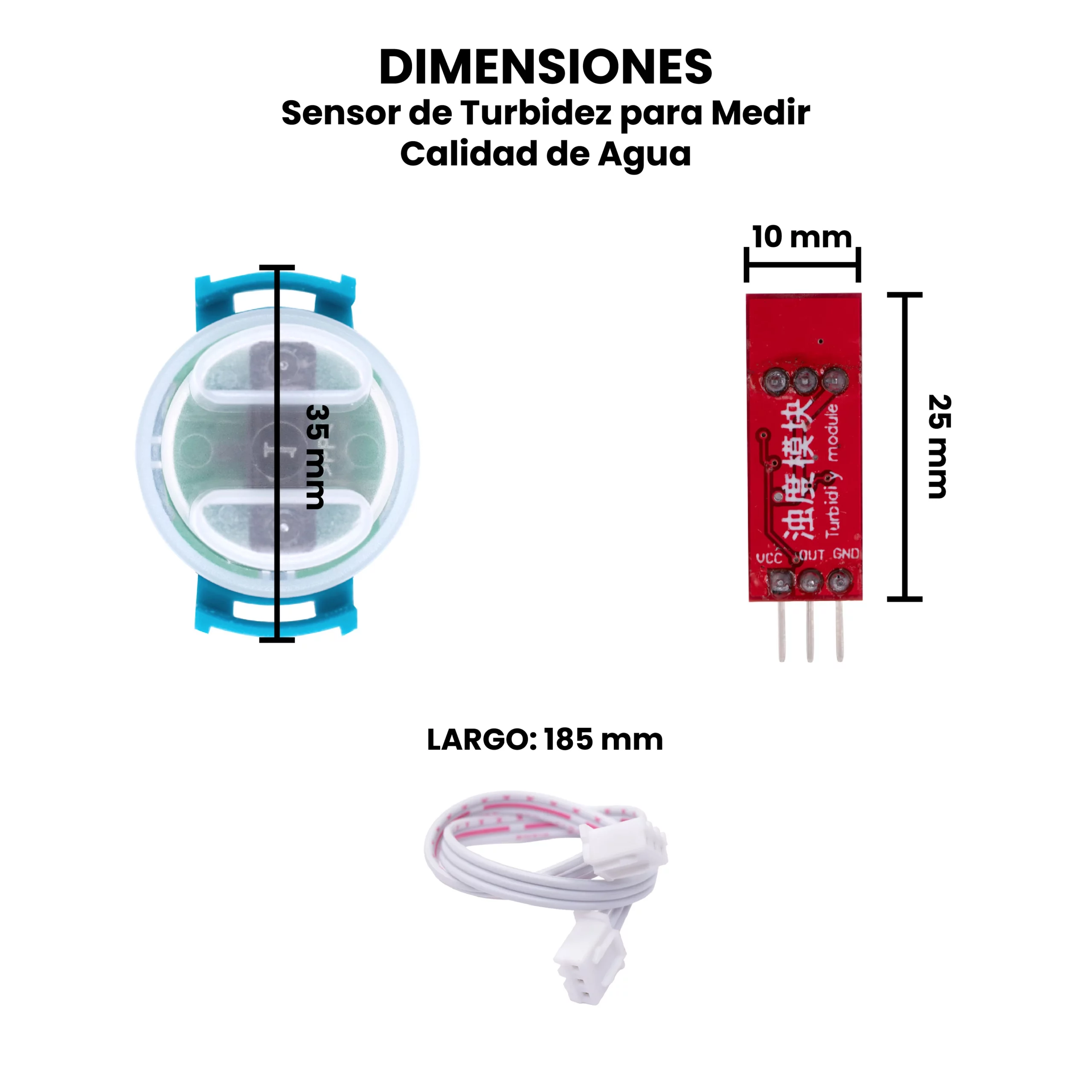

El sensor de turbidez para medir la calidad del agua es un dispositivo electrónico diseñado para determinar qué tan clara o turbia se encuentra el agua, evaluando la presencia de partículas suspendidas como sedimentos, lodo o materia orgánica. Este sensor detecta la cantidad de luz que atraviesa el agua: cuando el líquido está limpio, la luz pasa con mínima dispersión, mientras que al aumentar la turbidez, las partículas desvían y bloquean la luz, tiene salida analógica y digital (configurables). Incluye: 1x Sonda, 1x Cable de 3 Líneas, 1x Módulo PCB.

El sensor de turbidez se utiliza en monitoreo de calidad del agua para detectar contaminación, en plantas de tratamiento de agua para verificar la eficiencia de filtración, en acuicultura para mantener condiciones óptimas para peces, y en proyectos educativos y de investigación relacionados con el medio ambiente. Es compatible con tarjetas de desarrollo que cuenten con entradas analógicas o digitales, como Arduino UNO, Nano y Mega, ESP8266, ESP32, Raspberry Pi (usando un convertidor ADC).

---

INFORMACIÓN ADICIONAL

Configuración de Salida Analógica.

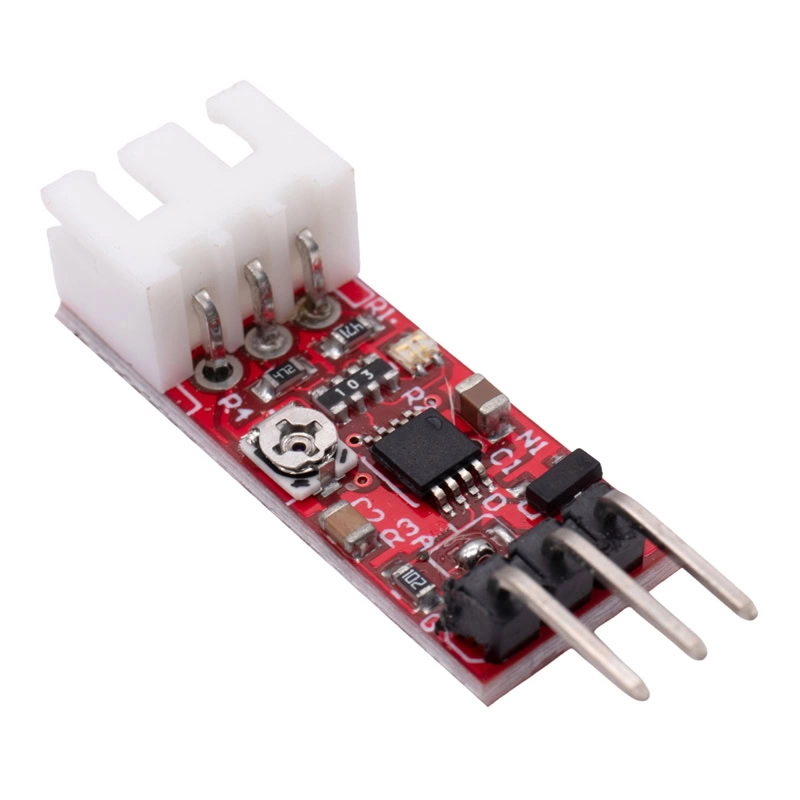

Existe un PAD de soldadura en el módulo el cual se puede configurar para la salida analógica, esto no afecta en nada la salida digital:

• PAD D: Salida Analógica Directa.
• PAD A: Salida Analógica Indirecta.

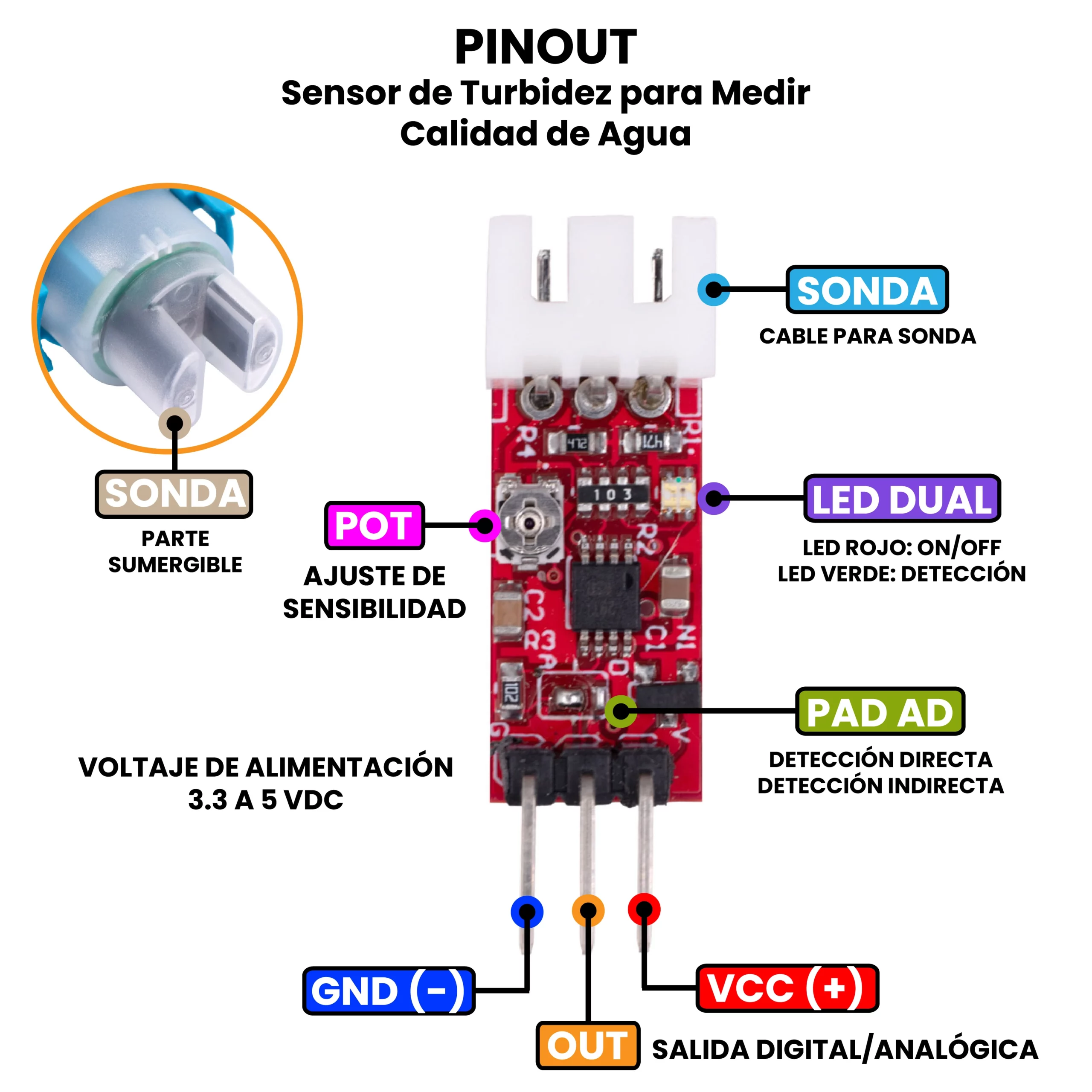

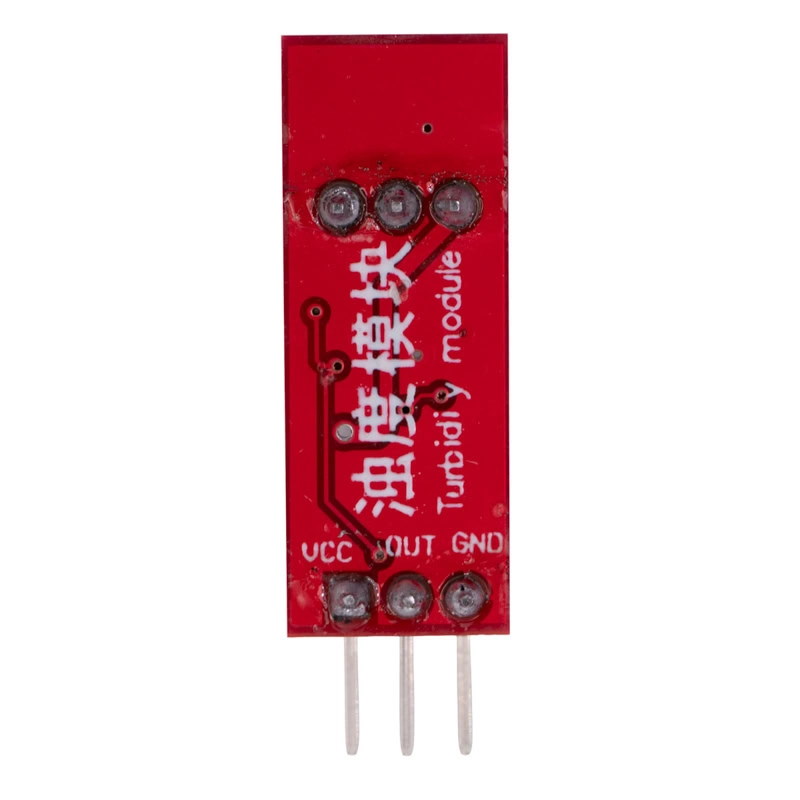

Descripción de Pines.

• GND: Tierra del módulo.
• VCC: Entrada de voltaje de 3.3 a 5 VDC.
• OUT:
  • Salida Analógica Directa: Con el PAD de soldadura en D, el módulo entrega la señal casi directa del fototransistor, por lo que el voltaje varía desde casi 0 V hasta cerca de 5 V, el Arduino (ADC de 10 bits) lo traduce a 0 – 1023.
  • Salida Analógica Indirecta: Con el PAD de soldadura en A, la señal pasa por un amplificador y divisor resistivo, el rango de voltaje queda limitado, el ADC usa un rango de 200 – 800.
  • Salida Digital: Low o High.
• Potenciómetro: Este sirve para ajustar en que rango se enciende el LED Verde en detección del agua turbia.

¿Qué salida Analógica debería usar?

Depende de tu aplicación:

Configuración	Uso recomendado
Rango completo (0–1023)	Laboratorio, calibración fina
Rango limitado (200–800)	Proyectos Arduino, IoT, control

¿Cómo probar el Sensor de Turbidez para Medir Calidad de Agua?

A continuación te explico paso a paso cómo probarlo con Arduino UNO en modo analógico y digital.

Materiales Necesarios.

• Sensor de Turbidez para Medir Calidad de Agua.
• Arduino UNO (u otra placa similar).
• Cables dupont.
• Desarmador de Cruz.
• Agua Limpia y Sucia.

Conexiones.

Sensor	Arduino UNO
VCC	5V
GND	GND
AO	A0
DO	D2

La salida OUT funciona como A0 y D0, recuerda que puedes usar solo AO o DO según el modo que quieras probar.

Prueba Analógica.

int sensorTurbidez = A0;

void setup() {
  Serial.begin(9600);
}

void loop() {
  int valor = analogRead(sensorTurbidez);
  Serial.print("Turbidez (Analogico): ");
  Serial.println(valor);
  delay(1000);
}

Interpretación Analógica Indirecta.

• Valores altos (700 – 800) → Agua clara.
• Valores bajos (200 – 400) → Agua turbia.

Interpretación Analógica Directa.

• Valores altos (900 – 1023) → Agua clara.
• Valores bajos (0 – 30) → Agua turbia.

Prueba Digital.

int sensorDigital = 2;

void setup() {
  pinMode(sensorDigital, INPUT);
  Serial.begin(9600);
}

void loop() {
  int estado = digitalRead(sensorDigital);

  if (estado == HIGH) {
    Serial.println("Agua limpia");
  } else {
    Serial.println("Agua turbia");
  }

  delay(1000);
}

Observa el LED del módulo:

• LED Verde Encendido: Agua Turbia.
• LED Verde Apagado: Agua Limpia.

---
