INFORMACIÓN
El sensor de nivel tipo flotador vertical es un dispositivo electromecánico que se utiliza para detectar la presencia o ausencia de líquido en un determinado nivel dentro de un tanque o depósito. Está compuesto por un flotador que se mueve verticalmente con el nivel del líquido y un interruptor magnético tipo reed (interruptor de lengüeta) en su interior. Cuando el flotador sube o baja por efecto del nivel del líquido, activa o desactiva el reed switch mediante un campo magnético, cerrando o abriendo el circuito eléctrico. Este sensor funciona como un interruptor de estado ON/OFF y se conecta fácilmente a una tarjeta de desarrollo, la cual puede interpretar su señal como una entrada digital (alto o bajo).
El sensor de nivel tipo flotador vertical es ideal para aplicaciones donde se necesita detectar el llenado o vaciado de líquidos de forma sencilla y confiable. Entre sus usos y aplicaciones más comunes se incluyen sistemas de control de nivel en tinacos y cisternas, acuarios automáticos, sistemas de riego, estaciones de bombeo, dispensadores de líquidos, y procesos industriales de manejo de fluidos. Este sensor opera como un interruptor de contacto seco (ON/OFF), por lo que es altamente compatible con diversas tarjetas de desarrollo, como Arduino, ESP32, ESP8266, Raspberry Pi y otros microcontroladores que admitan entradas digitales. Gracias a su simplicidad, bajo costo y facilidad de integración, es una excelente opción para proyectos de automatización y monitoreo de líquidos en tiempo real.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Tipo: Sensor de nivel de líquido con flotador vertical.
- Material: Plástico resistente (generalmente polipropileno o nylon).
- Color del cableado: Amarillo (puede variar).
- Tensión de operación: 0–100 VDC (típicamente usado a 5 V o 3.3 V en microcontroladores).
- Corriente máxima: 0.5 A.
- Potencia máxima de conmutación: 10 W.
- Tipo de salida: Interruptor ON/OFF (contacto seco tipo reed switch).
- Modo de conexión: 2 hilos (no polarizados).
- Montaje: Vertical, generalmente se instala en la parte superior del tanque.
- Rango de temperatura de operación: Aproximadamente -10 °C a 85 °C.
- Densidad del líquido mínimo para operar: >0.7 g/cm³ (agua y líquidos similares).

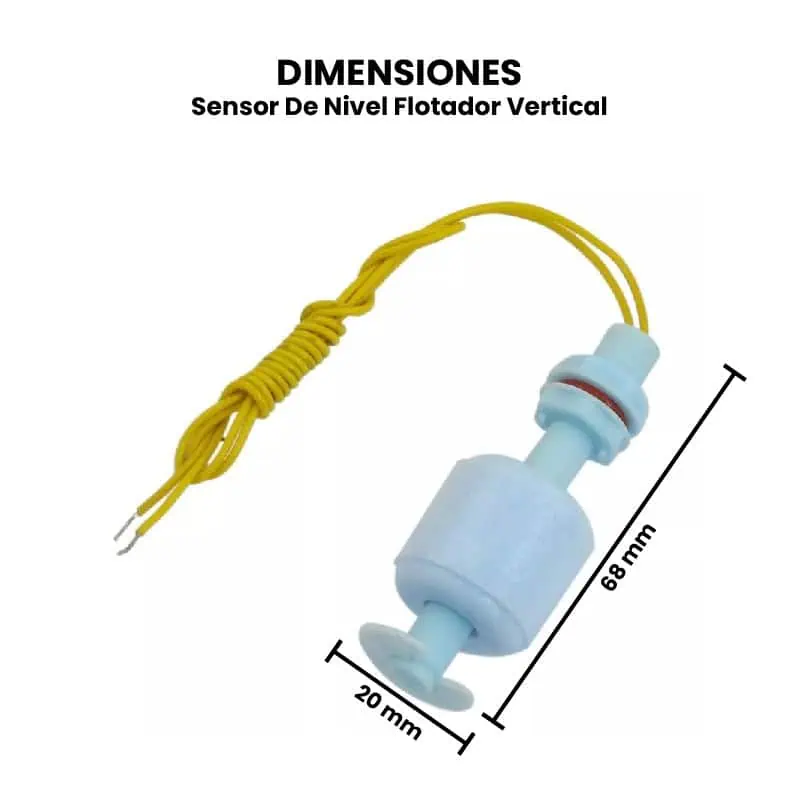

- Dimensiones: 68 mm x 20 mm x 24 mm.
- Peso: 15 g.
DOCUMENTACIÓN Y RECURSOS
TUTORIALES
INFORMACIÓN ADICIONAL
¿Como probar el Sensor De Nivel Flotador Vertical?
Materiales Necesarios:
- Sensor de nivel tipo flotador vertical.
- Arduino Uno (u otro compatible).
- Resistencia de 10k ohmios (opcional, para pull-up).
- Protoboard (opcional, para facilitar conexiones).
- Cables jumper.
- Vaso o recipiente con agua.
Conexiones.
El sensor tiene 2 cables amarillos, que funcionan como un interruptor (no hay polaridad). Conéctalo así:
| Sensor | Arduino |
|---|---|
| Cable 1 | Pin digital 2 |
| Cable 2 | GND |
Opcional: Puedes conectar una resistencia pull-up de 10kΩ entre el pin digital 2 y 5V, pero no es obligatorio porque puedes usar el pull-up interno de Arduino en el código.
Código de Prueba para Arduino.
Sube el siguiente código desde el IDE de Arduino:
const int pinSensor = 2; // Pin donde conectamos el sensor
const int pinLed = 13; // LED integrado para indicar el estado
void setup() {
pinMode(pinSensor, INPUT_PULLUP); // Activa resistencia interna pull-up
pinMode(pinLed, OUTPUT);
Serial.begin(9600);
}
void loop() {
int estado = digitalRead(pinSensor); // Lee el estado del sensor
if (estado == LOW) { // Sensor activado (flotador baja, circuito cerrado)
Serial.println("¡Nivel bajo detectado!");
digitalWrite(pinLed, HIGH); // Enciende LED
} else {
Serial.println("Nivel normal.");
digitalWrite(pinLed, LOW); // Apaga LED
}
delay(500);
}
Prueba con Líquido.
- Abre el monitor serial en el IDE de Arduino a 9600 baudios.
- Coloca el sensor verticalmente en un recipiente vacío.
- Observa el mensaje en el monitor serial: debería decir “¡Nivel bajo detectado!” (porque el flotador está abajo).
- Llena lentamente el recipiente con agua: cuando el nivel sube y empuja el flotador hacia arriba, el mensaje cambiará a “Nivel normal.”
Tip: Puedes probar también moviendo el flotador manualmente si no quieres usar agua aún.
