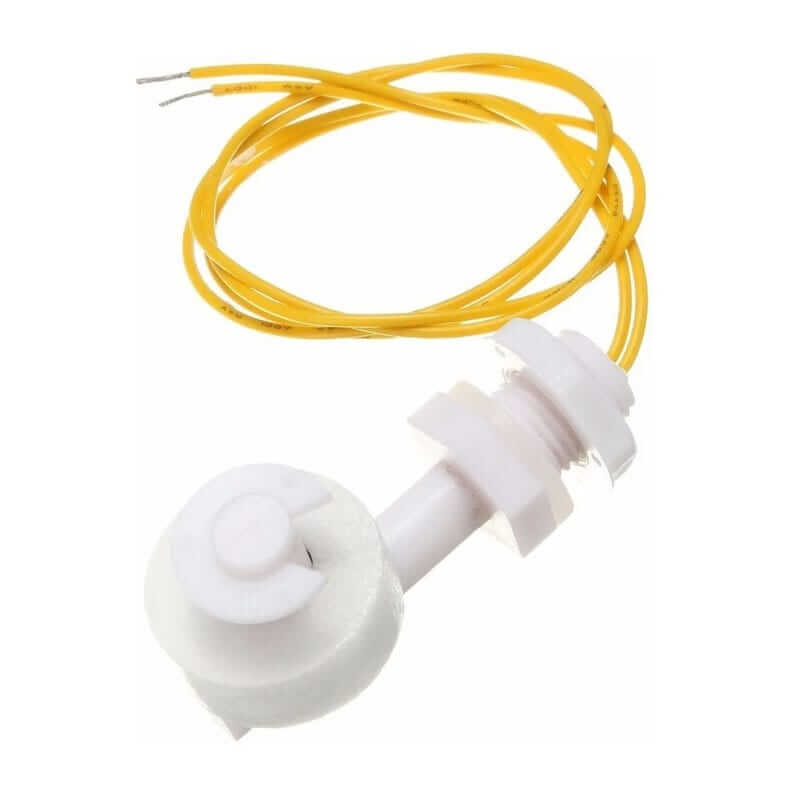

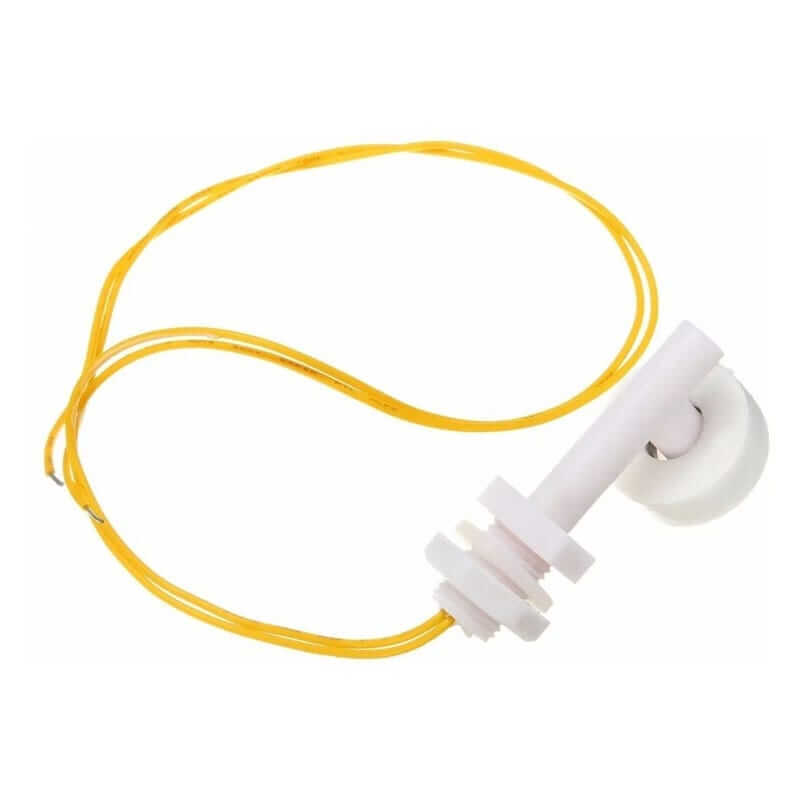

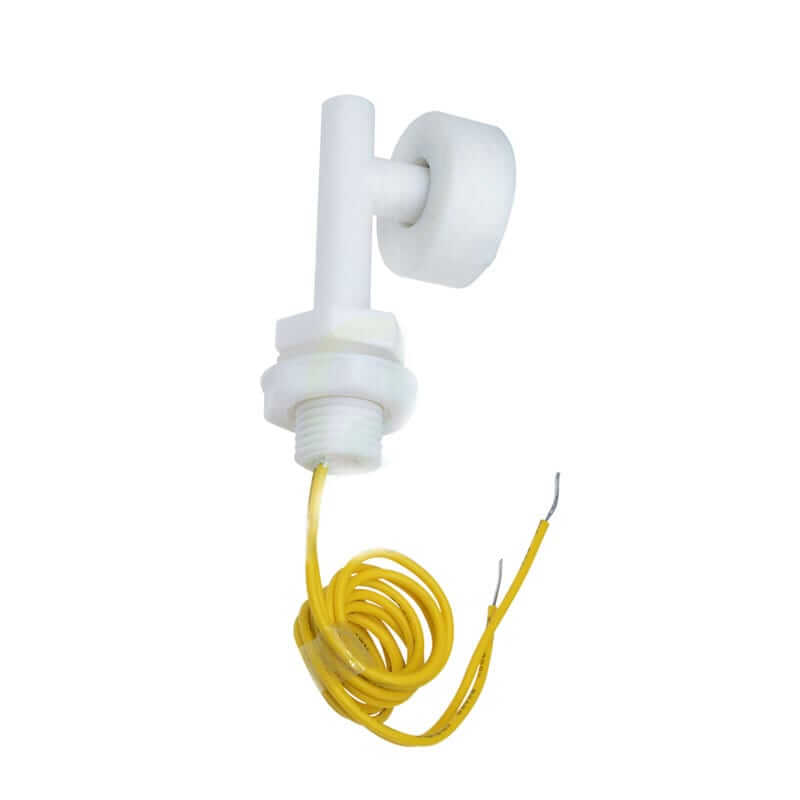

Sensor De Nivel Flotador Horizontal Arduino

INFORMACIÓN

El Sensor de Nivel Flotador Horizontal para Arduino es un dispositivo electrónico diseñado para detectar el nivel de líquidos en depósitos o tanques. Su funcionamiento se basa en un interruptor de flotador: cuando el líquido alcanza la altura del flotador, este se desplaza y activa un contacto magnético interno, generando una señal digital (HIGH o LOW) que puede ser leída por un microcontrolador como Arduino.

El Sensor de Nivel Flotador Horizontal para Arduino se utiliza principalmente para monitorear y controlar niveles de líquidos en tanques, depósitos o sistemas hidráulicos. Sus aplicaciones incluyen activación automática de bombas, prevención de desbordamientos, sistemas de riego, control de tanques de agua potable o industriales y proyectos de domótica relacionados con líquidos. Este sensor es compatible con tarjetas de desarrollo como Arduino (UNO, Mega, Nano), ESP32, ESP8266 y otros microcontroladores que acepten entradas digitales, lo que permite integrarlo fácilmente en proyectos de automatización, IoT y control de fluidos de manera sencilla y confiable.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: CS-CO058.
• Material: Polímero y PP.
• Potencia.: 10 Watts.
• Voltaje: hasta 100 V.
• Corriente de conmutación: hasta 0.5 A.
• Corriente de carga: hasta 1.0 A.
• Tensión de ruptura: hasta 220 V DC / AC.
• Resistencia de aislamiento: > 10 MΩ.
• Rango de temperatura: -10 °C a 85 °C.
• Cable: 30 cm.
• Dimensiones: 8 mm x 28 mm x 33 mm.
• Peso: 13 g.

---

DOCUMENTACIÓN Y RECURSOS

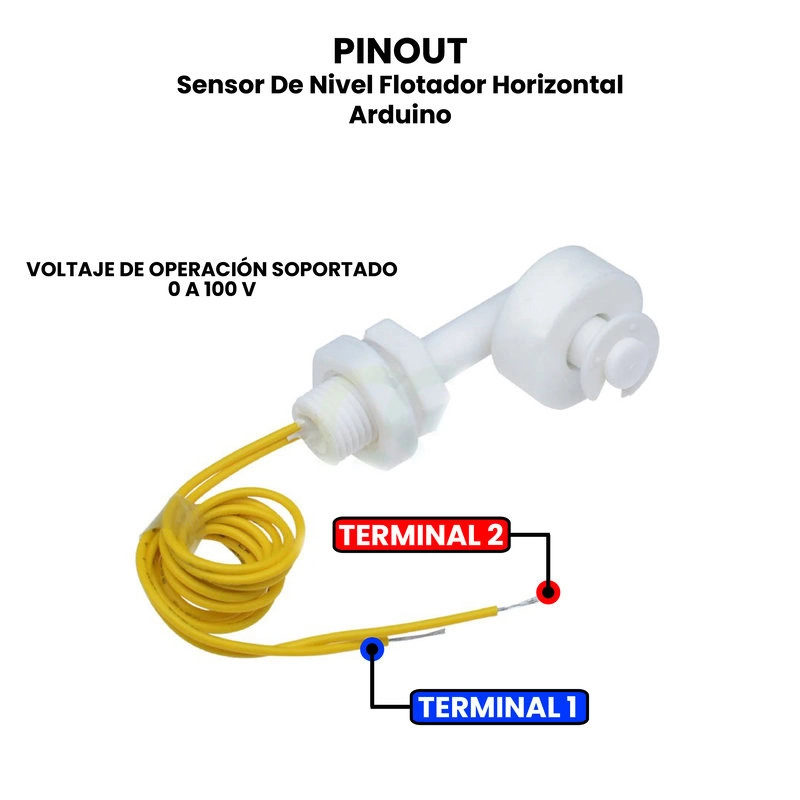

• Pinout

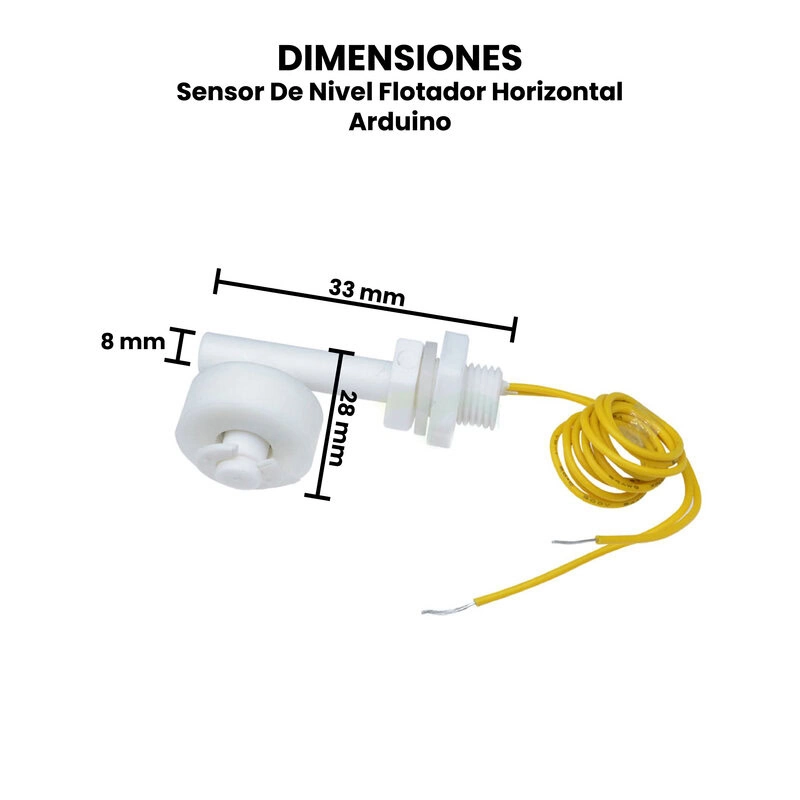

• Dimensiones

---

TUTORIALES

• ¿Cómo conectar y programar el sensor de nivel al Arduino Uno? – Blog UNIT Electronics

---

INFORMACIÓN ADICIONAL

¿Cómo probar el Sensor De Nivel Flotador Horizontal Arduino?

Materiales Necesarios:

• Sensor De Nivel Flotador Horizontal Arduino.
• Arduino Uno (u otro compatible).
• Resistencia de 10k ohmios (opcional, para pull-up).
• Protoboard (opcional, para facilitar conexiones).
• Cables jumper.
• Vaso o recipiente con agua.

Conexiones.

El sensor tiene 2 cables amarillos, que funcionan como un interruptor (no hay polaridad). Conéctalo así:

Sensor	Arduino
Cable 1	Pin digital 2
Cable 2	GND

Opcional: Puedes conectar una resistencia pull-up de 10kΩ entre el pin digital 2 y 5V, pero no es obligatorio porque puedes usar el pull-up interno de Arduino en el código.

Código de Prueba para Arduino.

Sube el siguiente código desde el IDE de Arduino:

const int pinSensor = 2;     // Pin donde conectamos el sensor
const int pinLed = 13;       // LED integrado para indicar el estado

void setup() {
  pinMode(pinSensor, INPUT_PULLUP);  // Activa resistencia interna pull-up
  pinMode(pinLed, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  int estado = digitalRead(pinSensor);  // Lee el estado del sensor

  if (estado == LOW) {  // Sensor activado (flotador baja, circuito cerrado)
    Serial.println("¡Nivel bajo detectado!");
    digitalWrite(pinLed, HIGH);  // Enciende LED
  } else {
    Serial.println("Nivel normal.");
    digitalWrite(pinLed, LOW);   // Apaga LED
  }

  delay(500);
}

Prueba con Líquido.

1. Abre el monitor serial en el IDE de Arduino a 9600 baudios.
2. Coloca el sensor verticalmente en un recipiente vacío.
3. Observa el mensaje en el monitor serial: debería decir “¡Nivel bajo detectado!” (porque el flotador está abajo).
4. Llena lentamente el recipiente con agua: cuando el nivel sube y empuja el flotador hacia arriba, el mensaje cambiará a “Nivel normal.”

Tip: Puedes probar también moviendo el flotador manualmente si no quieres usar agua aún.

---
