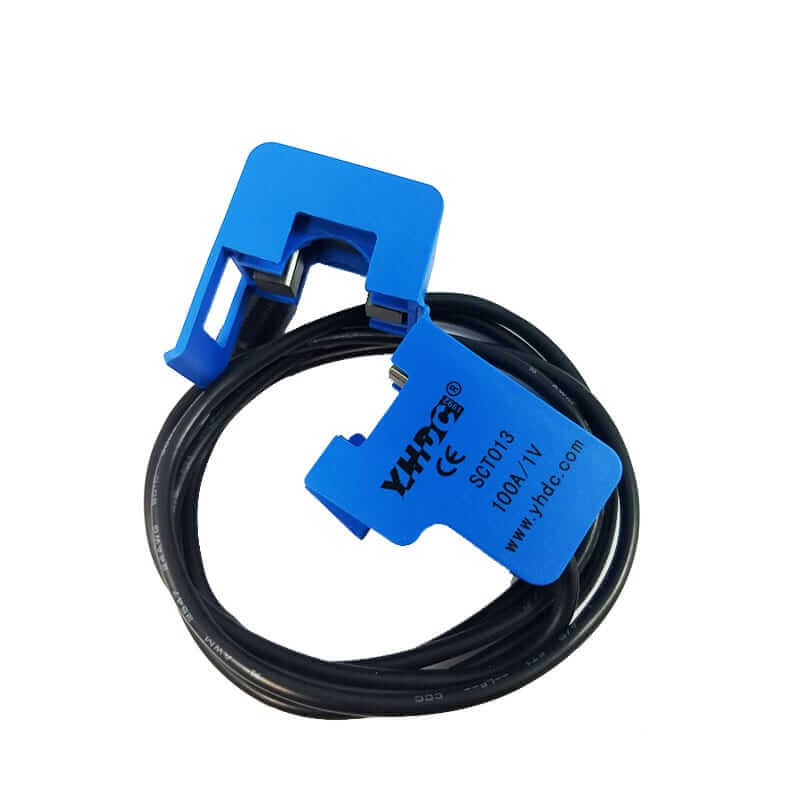

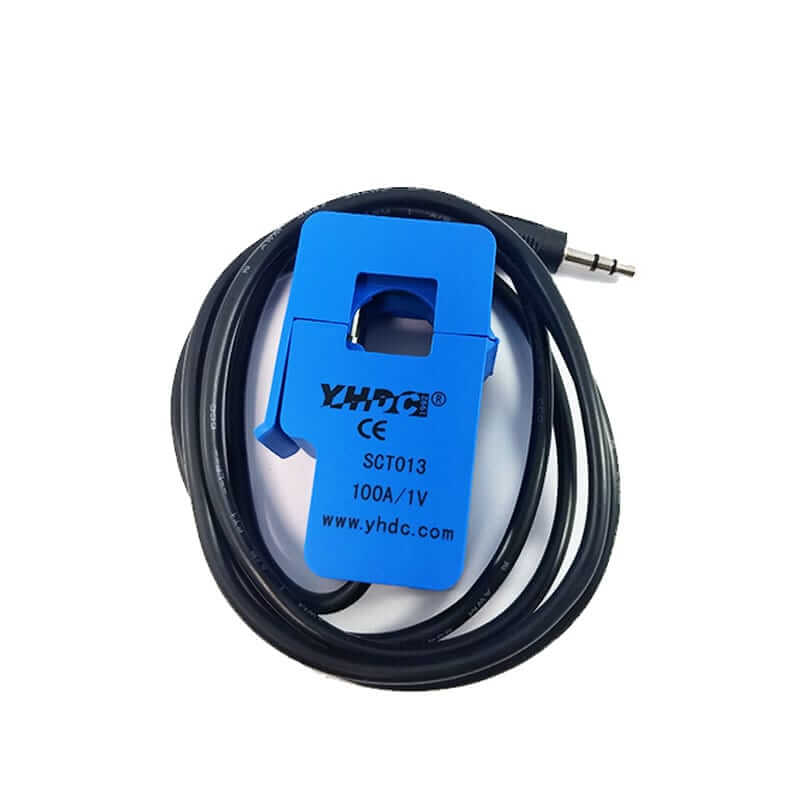

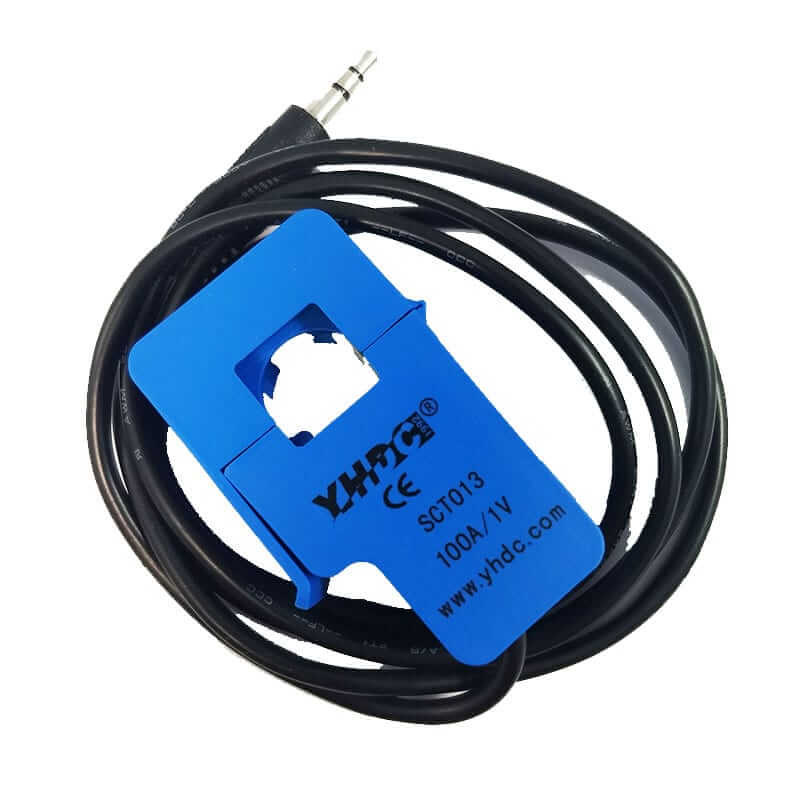

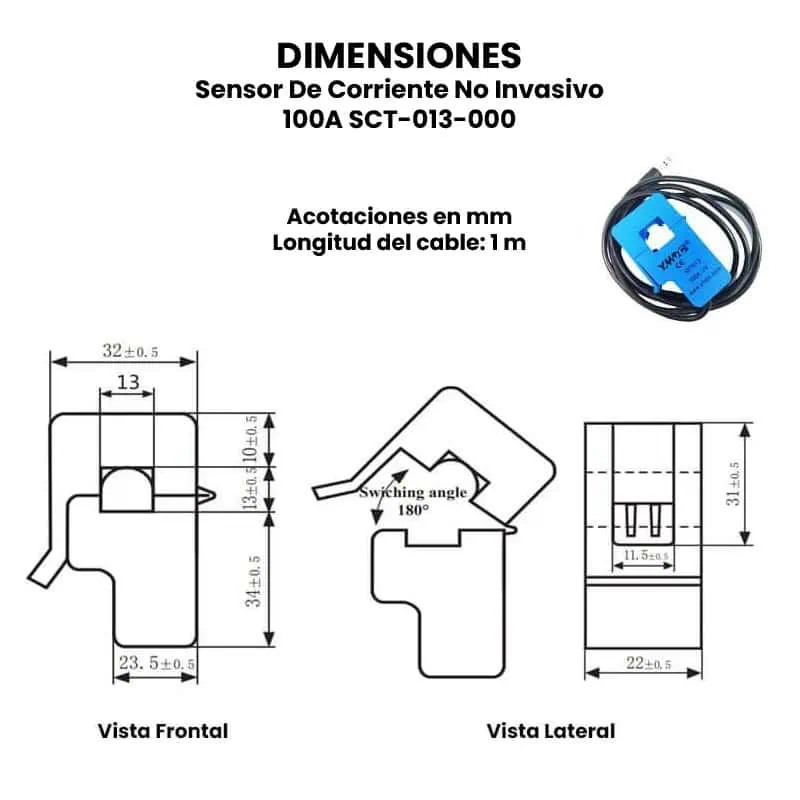

Sensor De Corriente No Invasivo 100A SCT-013-000

El siguiente circuito convierte la señal del sensor en una señal entendible para el Arduino y posteriormente el código convierte la información en una lectura de corriente que se muestra por el puerto serie.

Componentes necesarios:

• Una tarjeta de desarrollo compatible con Arduino.
• Módulo Interfaz con jack de 3.5 mm (opcional).
• Un par de resistencias del mismo valor en el rango de 10k ohms hasta 470k ohms(a mayor valor menor consumo de corriente directa).
• 1 capacitor de 10uF.

Paso 1: Selección de modo de conexión.

Paso 3: Realizar las conexiones.

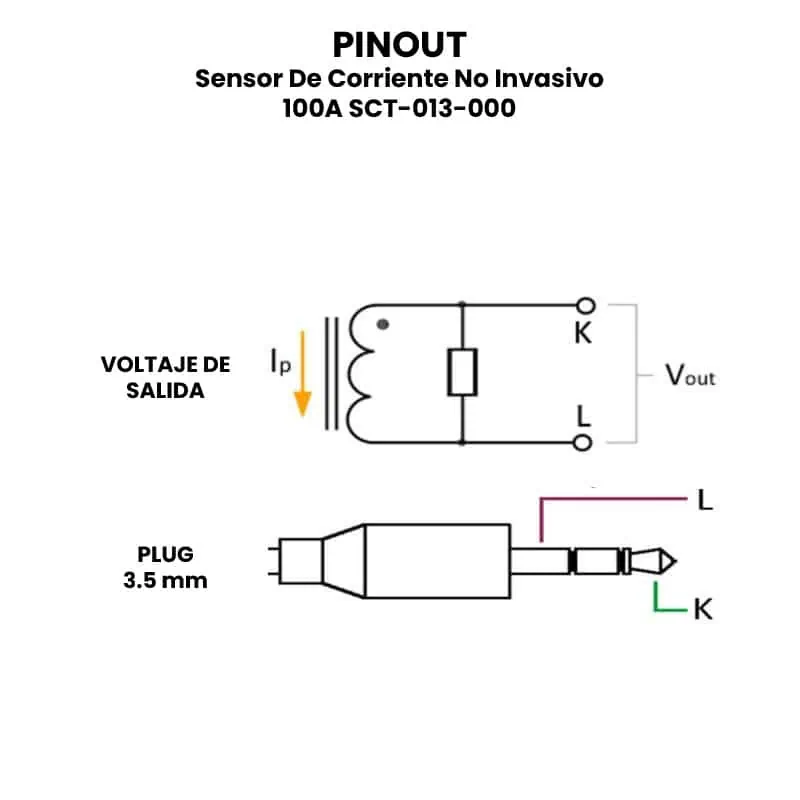

A continuación te presentamos un diagrama de las conexiones utilizando el módulo interfaz con jack hembra, pero si tú no lo estás utilizando puedes conectar directamente los cables rojo “L” y blanco “K”.

Paso 4: Cargando el Código.

El siguiente código de ejemplo convierte los datos del sensor que ingresan por la entrada analógica A0 en el valor de corriente correspondiente a la medición mediante el uso de la librería “EmonLib” y lo envía por el puerto serie.

a) Instala la librería “EmonLib” desde la pestaña de Herramientas puedes seleccionar Administrar Bibliotecas, que te permite acceder al Gestor de Librerías, donde puedes buscar por nombre la librería y te dará el estatus de la librería, si no está instalada, aparecerá la opción de instalar del lado derecho.

#include "EmonLib.h"  // Biblioteca para la familia de sensores SCT-013
EnergyMonitor emon1;  // Creamos una instancia del sensor

/* Voltaje de nuestra red eléctrica */
//float voltajeRed = 127.0;  /* 115V-127V medida comúnmente en México */
void setup() {

Serial.begin(9600);
 emon1.current(1, 100); // current (pin de entrada, constante de calibración)
/* constante de calibración: Es el valor que se desea leer cuando hay 1V a la salida del sensor */
}

void loop() {
/* Obtenemos el valor de la corriente eficaz pasando un número de muestras que se van a tomar para promediar */
double Irms = emon1.calcIrms(1480); // Calculate Irms only

/* Calculamos la potencia aparente */
//double potencia = Irms * voltajeRed;

/* Mostramos la información por el monitor serie */
Serial.print(" Irms = ");
Serial.println(Irms);
//Serial.print(" Potencia = ");
//Serial.println(potencia);
}

Nota:

• Puedes calcular también la potencia aparente al des-comentar las líneas referentes a ello, solo asegúrate de introducir el valor de voltaje de la red eléctrica de tu zona.

Paso 5: Colocación del sensor SCT-013-000V para medición.

A continuación te mostramos la forma correcta de tomar medición en los dispositivos. Debes colocar el sensor rodeando solo uno de los cables, procura evitar abrazar el cable de tierra (en caso de tenerlo).

En varios casos tendrás que quitar la funda que recubre los cables para poder colocar el sensor alrededor del cable de fase o el neutro.

Tenemos que abrazar solo uno de estos cables, pues, en caso contrario, la medición será cero debido a que por uno de los cables la corriente fluye en un sentido y por el otro cable fluye en sentido contrario. Si abrazamos los dos cables, un flujo magnético compensará al otro flujo magnético y se anulará.

Paso 6:  Calibración del SCT-013-000V.

La constante de calibración es teóricamente 100 para el modelo SCT-013-000 V, pues mide 100 A cuando tiene 1 V a su salida, pero te recomendamos realizar una calibración práctica comparando la medición del sensor con la de un multímetro en su función de medir corriente alterna midiendo el consumo de algún aparato que consuma de preferencia 20 W o más para no perder resolución al calibrar.
