S1203 Interruptor de Llave ON/OFF de 12mm 2p 0.5A

INFORMACIÓN

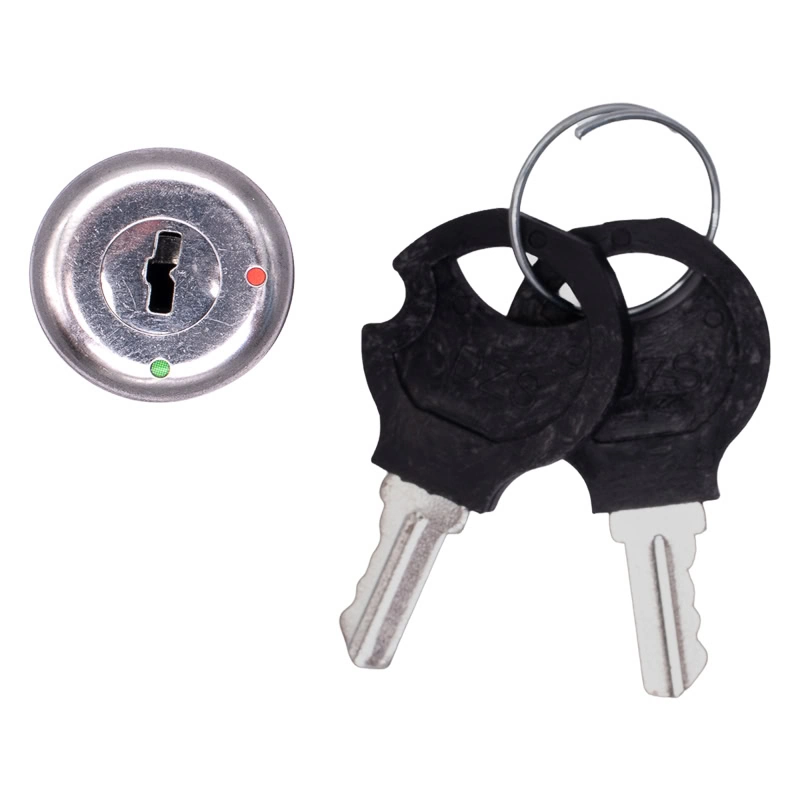

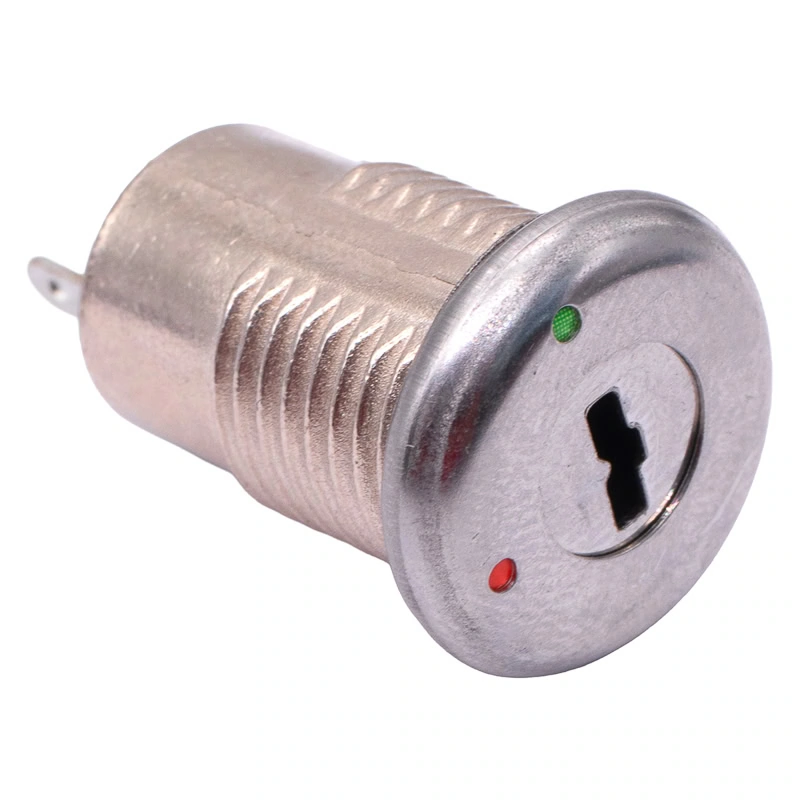

El S1203 es un interruptor de seguridad electromecánico miniatura accionado por llave, diseñado para controlar el encendido y apagado de circuitos de baja potencia. Es la solución ideal cuando necesitas restringir el acceso a un equipo para que solo personas autorizadas puedan operarlo.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: S1203
• Posiciones: 2 posiciones (ON / OFF)
• Corriente nominal: 250 V  0.5 A
• Número de pines: 2

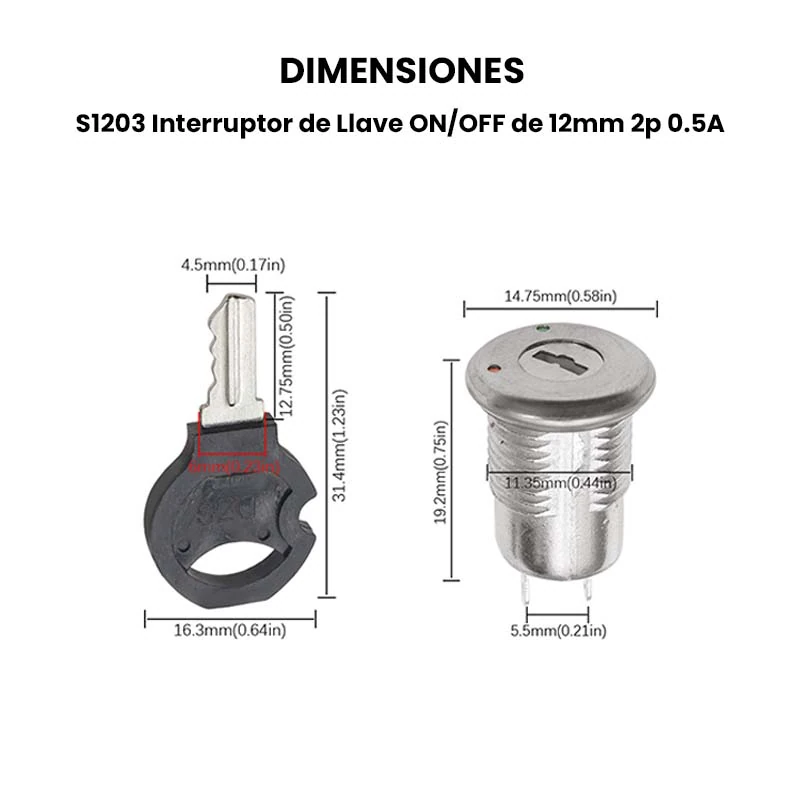

• Dimensiones:

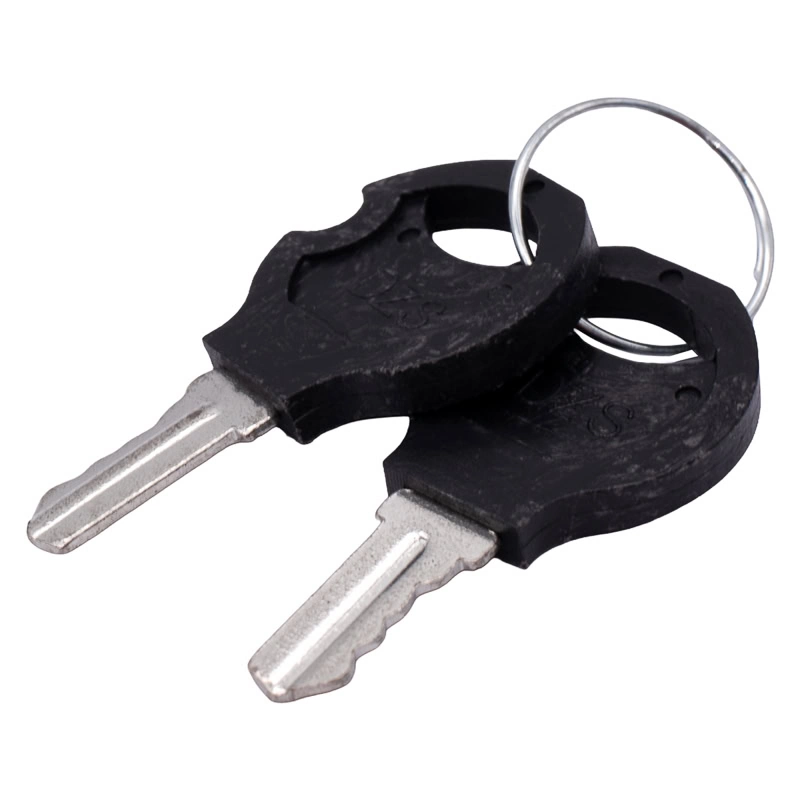

  • Llaves: 16.3 mm x 31.4 mm
  • Interruptor: 19.2 mm x 14.75 mm
• Peso total: 6.89 g

DOCUMENTACIÓN Y RECURSOS

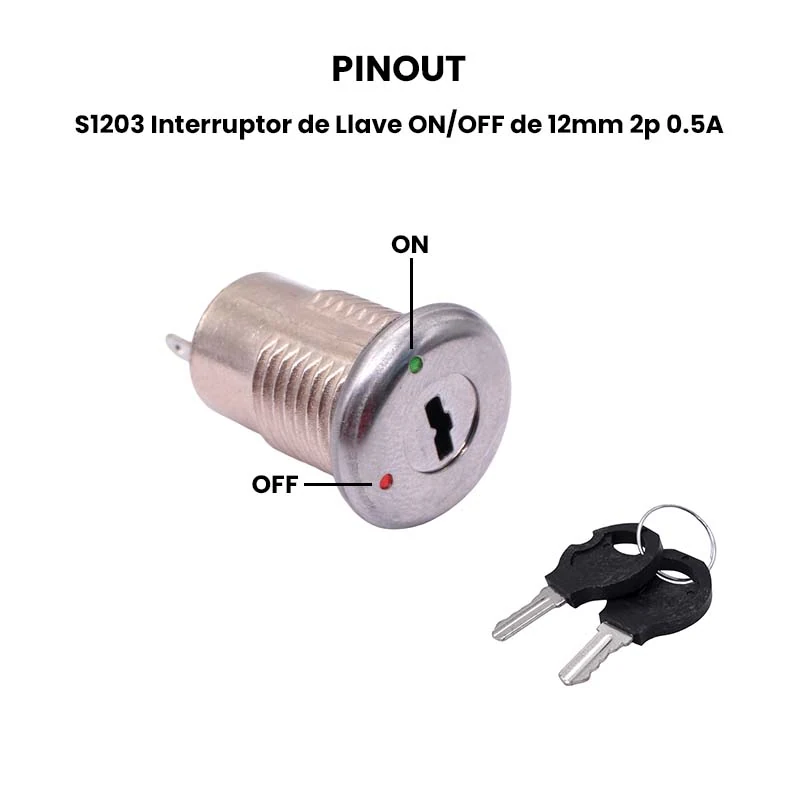

• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

Aplicaciones

Este interruptor es ideal para situaciones donde necesitas un control de acceso físico:

• Paneles de Control de Alarmas: Para armar o desarmar sistemas de seguridad de forma manual.
• Encendido de maquinaria pequeña: Bloqueo de encendido para impresoras 3D, cortadoras láser de hobby o herramientas de taller pequeñas.
• Cajas fuertes y gabinetes: Activación de solenoides o cerraduras electrónicas.
• Proyectos de robótica: Como interruptor principal de “emergencia” o de seguridad para evitar arranques accidentales.
• Quioscos informativos: Permitir que solo el personal de mantenimiento acceda a las funciones de configuración del sistema.

Precauciones al Instalar

Instalar este tipo de interruptores parece sencillo, pero un error puede dañar el componente o causar un cortocircuito:

1. Respetar los Límites Eléctricos

• Amperaje bajo: Este modelo está diseñado para 0.5 A a 125 VAC o voltajes bajos de DC. No lo uses directamente para motores grandes o cargas pesadas.
• Uso de relés: Si necesitas controlar algo que consuma mucha energía, usa la llave para activar un relé, y que sea el relé quien maneje la carga fuerte.

2. Cuidado con el calor al soldar.

• Los terminales están montados sobre una base de plástico que puede derretirse fácilmente.
• Consejo: Soldar rápidamente con un cautín bien caliente para evitar que el calor viaje hacia adentro y desalinee los contactos internos.
