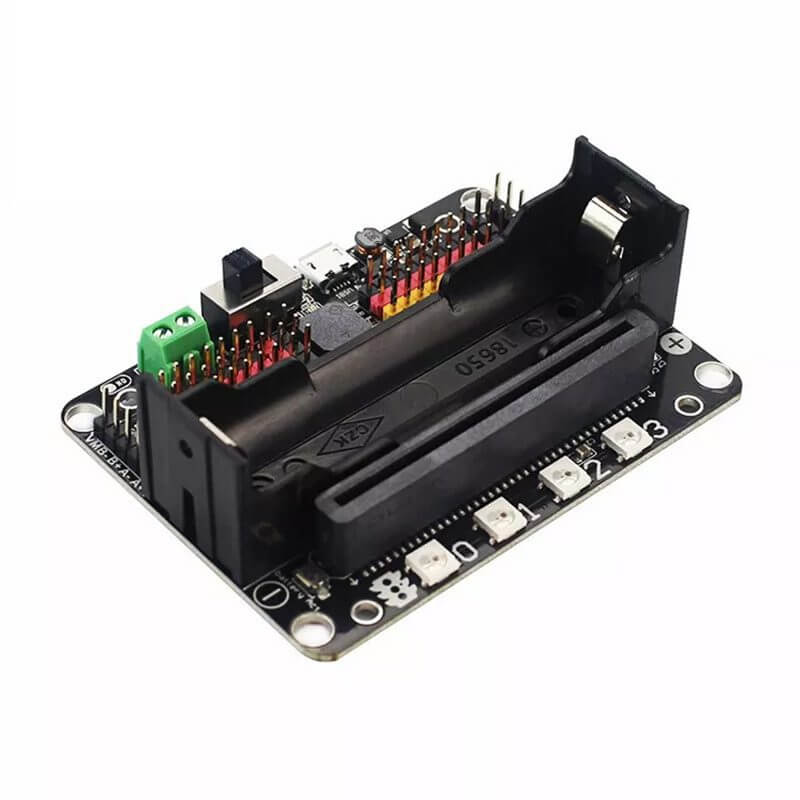

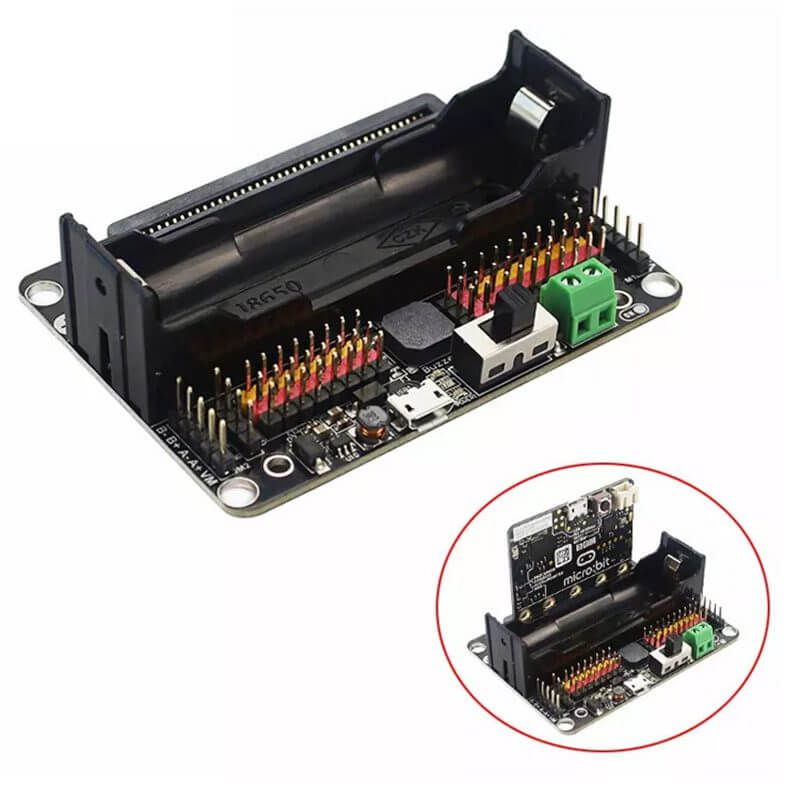

Robot:Bit V2 Tarjeta de Expansión para Micro:bit

INFORMACIÓN

Robot:Bit V2 tarjeta de expansión es un módulo diseñado para ampliar las funcionalidades placa de desarrollo Micro:bit y convertirlo en una plataforma de robótica más completa. Esta tarjeta se conecta a la parte posterior del Micro:bit y proporciona más puertos y componentes para realizar proyectos de robótica avanzados.

• Motores: La tarjeta incluye dos puertos para conectar motores DC o servos, lo que permite controlar la dirección y velocidad de los mismos.
• Sensores: La tarjeta incluye sensores de distancia ultrasonido, acelerómetro y giroscopio, que permiten detectar obstáculos y medir el movimiento del robot.
• Puertos de entrada y salida: La tarjeta incluye puertos para conectar dispositivos externos como pantallas OLED, leds, entre otros.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: Robot:Bit V2
• Color PCB: Negro
• Voltaje de entrada USB: 5V
• Voltaje de la batería 18650: 3,7 V
• Salida máxima del pin VM: 1A (con batería integrada)
• Entrada de voltaje externo (el terminal verde): 5V (solo admite entrada de 5V, no conecte más de 5V, la corriente máxima admite 3A).
• Compatible con Micro:bit V2
• Dimensiones: 78mm x 58mm
• Peso: 89g
• Incluye: Tarjeta de expansión, Batería Li-Ion 18650 2200mA y Cable USB a MicroUSB 1m

DOCUMENTACIÓN Y RECURSOS

• Dimensiones Robot:Bit V2

INFORMACIÓN ADICIONAL

¿Que es Robot:Bit V2 Tarjeta de Expansión?

Robot:Bit V2 es una excelente placa de expansión robótica especialmente diseñada para Microbit. Tiene la capacidad para impulsar motores de DC, motores paso a paso, servos, incluye zumbador, led´s RGB y pines de E/S de microbit. Viene con soporte de batería 18650, refuerzo de batería de litio integrado, chip de carga y protección. Soporte para entrada de alimentación externa. Soporte mecánico para chasis robótico KittenBot y ranuras técnicas LEGO.

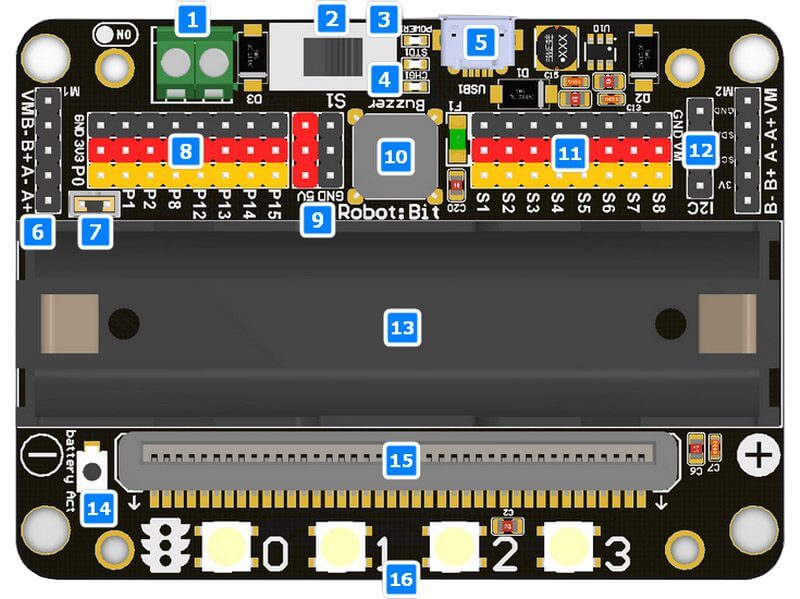

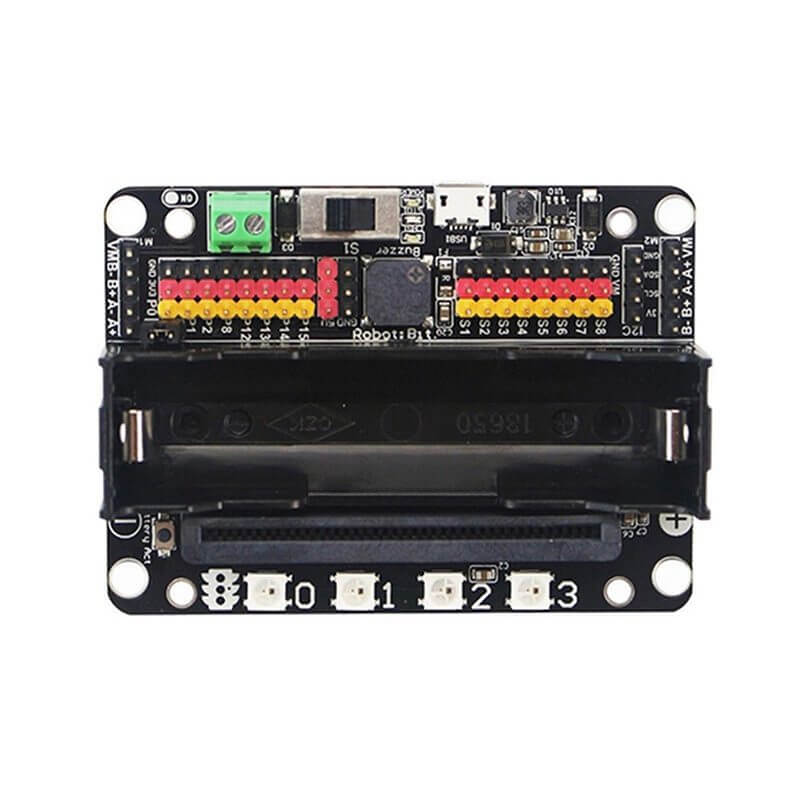

Interfaces de Robot:Bit V2

1. Entrada de alimentación externa de 5 V (con protección de polarización inversa)
2. Interruptor de alimentación
3. Indicador de encendido
4. Indicador de batería
5. Puerto de carga micro USB
6. Puertos para motores DC de 4 canales / motor paso a paso de 2 canales
7. Puente para selección de zumbador
8. E/S de 8 canales (correspondiente a Micro: bit P0-P2, P8, P12-P15)
9. Puerto 5V y GND
10. Zumbador
11. Puerto servo de 8 canales
12. Interfaz I2C (módulo I2C ampliable)
13. 18650 caja de batería
14. Pulsador de recuperación de protección batería
15. Micro: Conector de borde de bit
16. 4 Leds RGB

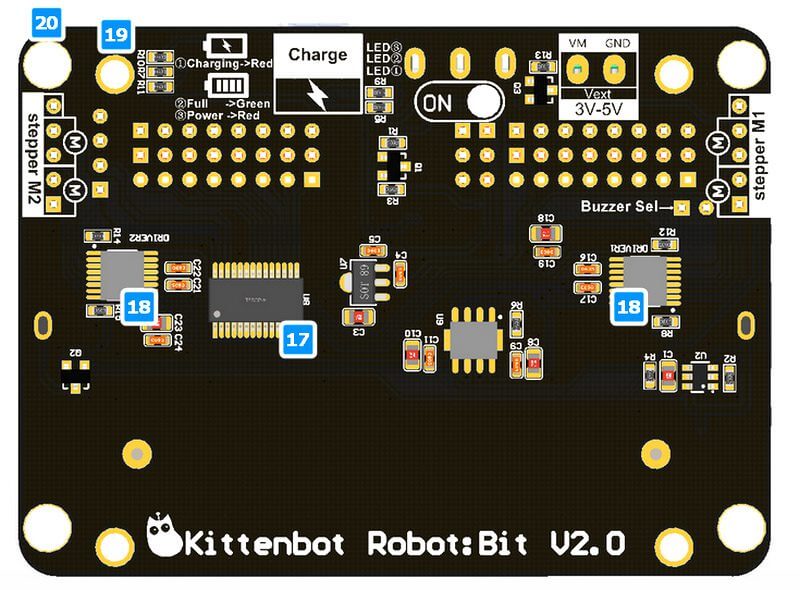

17. Servocontrolador (PCA9685)
18. Controlador 2xDc/paso a paso (DRV8833)
19. Orificio de montaje del chasis del robot KittenBot
20. Agujero LEGO estándar

Puerto de batería 18650

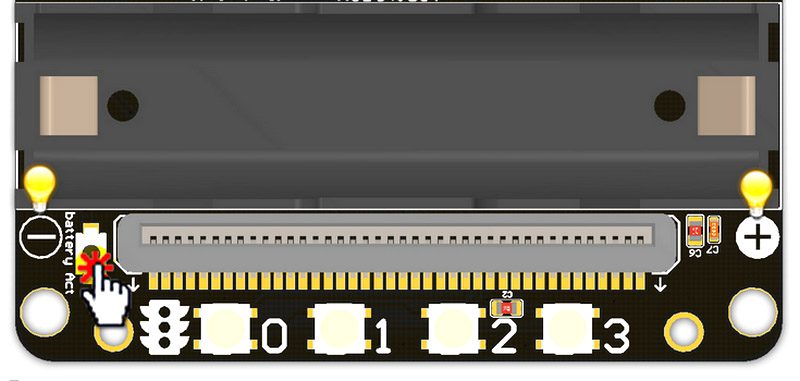

Para conectar la batería 18650, preste atención al polo positivo y negativo, esta tarjeta tiene protección de polarización inversa. Ya conectada la batería tienes que activar el sistema de administración de energía presionando el botón pulsador Battery Act. Cada vez que se cambie la batería, la tarjeta no active la administración de energía o entre en modo de protección (sobrecorriente o sobredescarga), debe volver a realizar este paso.

18650 Interruptor de encendido

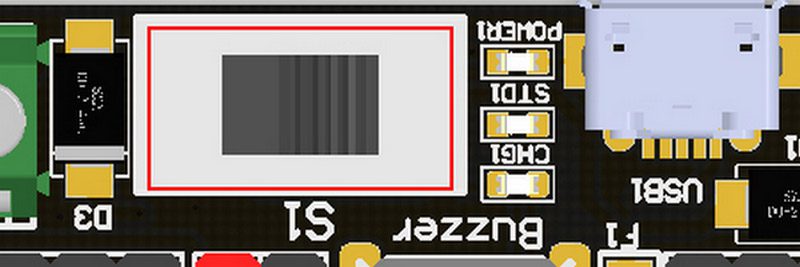

Encienda el interruptor (en la dirección de la entrada del terminal verde), proporcionará 3.3V, 5 V y VM integrados (motores y servos directamente controlados por celda de batería).

Puerto de carga micro USB

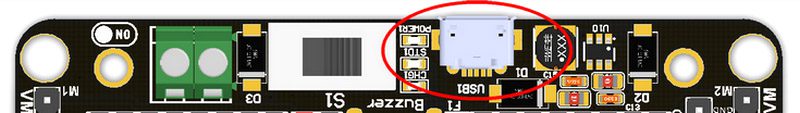

¡Solo para cargar y no para descargar! El puerto host USB de la computadora o cualquier otro cargador de teléfono móvil que pueda proporcionar 1A son recomendables, puede demorar aproximadamente 2.5 horas en cargar completamente la batería 18650. Se cortará automáticamente la carga una vez que esté completamente cargada la batería.

Indicador de energía y batería

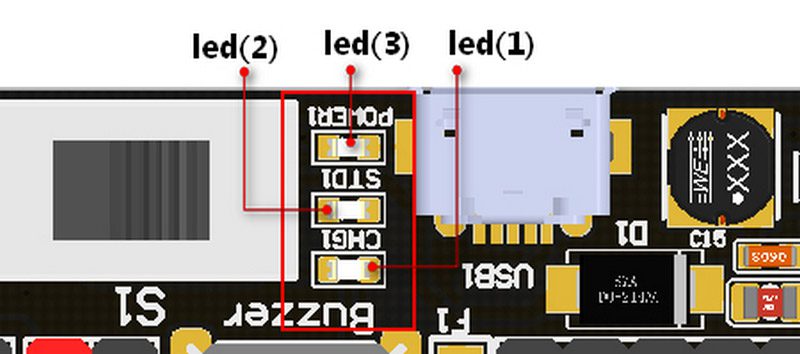

Led (3) es el indicador de encendido, siempre estará encendido después de encender el interruptor. El LED (1) es un indicador de carga, estará encendido durante la carga y el LED (2) estará encendido una vez que esté completamente cargado.
