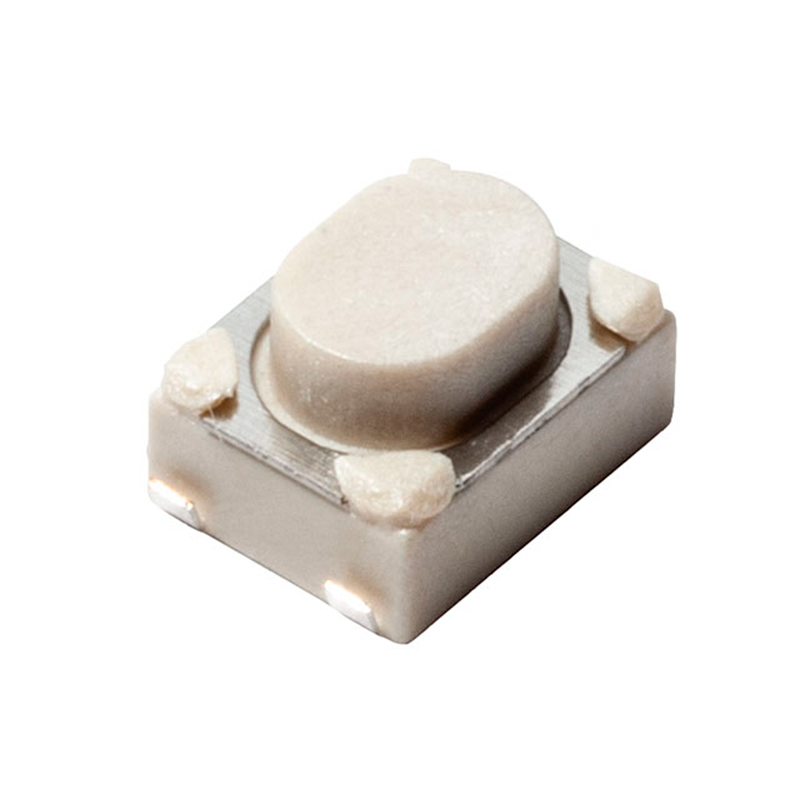

RKB2-SJM-250-SMTR-LFS Mini Botón Blanco

INFORMACIÓN

El RKB2-SJM-250-SMTR-LFS Mini Botón SMD, es un interruptor color blanco normalmente abierto SPST de tamaño compacto y una larga vida útil de hasta 100 000 ciclo. Soporta Voltajes de hasta 12 V_DC y corrientes de hasta 50mA.

El  RKB2-SJM-250-SMTR-LFS Mini Botón es útil en una amplia gama de aplicaciones electrónicas como sistemas de automatización, equipos de control, controles remoto, equipos médicos, sistemas de comunicación, dispositivos portátiles como reproductores de audio portátiles y cámaras.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Botón Momentáneo
• Marca: C&K
• Matricula: RKB2-SJM-250-SMTR-LFS
• Color: Blanco
• Voltaje Máximo: 12V
• Corriente Máxima: 50mA
• Resistencia de Contacto Máxima: 200mΩ
• Fuerza de Operación:  180gf
• Ciclo de Vida: 100 000
• Temperatura de Operación: -40 a 90°C
• Tipo de Montaje: SMT
• Dimensiones: 3.2 x 4.4mm
• Peso: 0.07g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

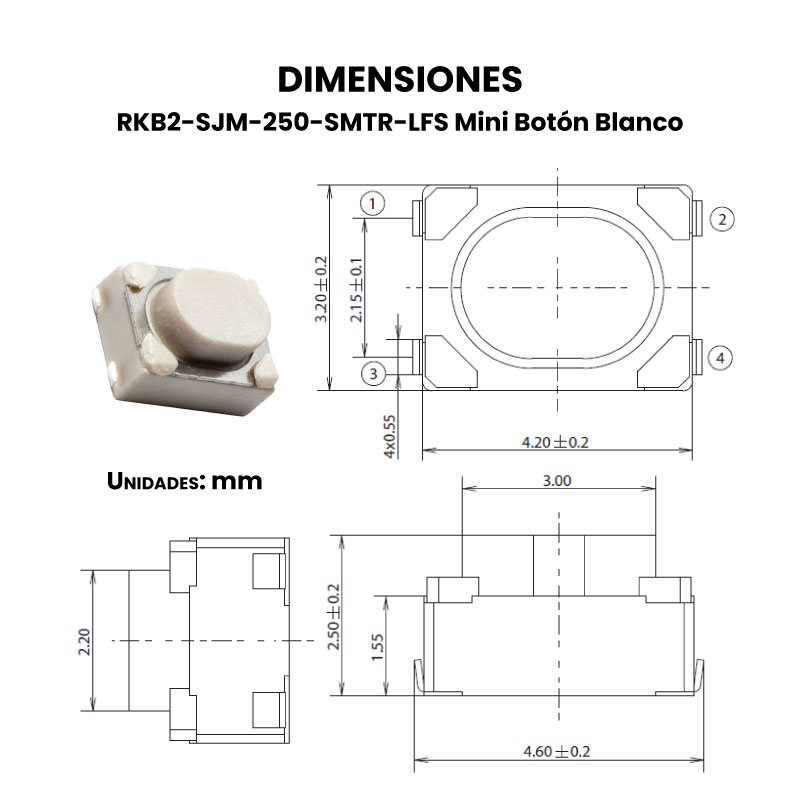

• Dimensiones
• Footprint

INFORMACIÓN ADICIONAL

¿Qué es un botón táctil?

Un botón o también llamado, pulsador, microswitch o en ingles push button es un interruptor mecánico, por lo general activados, al ser pulsados con un dedo. Permiten el flujo de corriente mientras son accionados. Cuando ya no se presiona sobre él vuelve a su posición de reposo. Los botones son de diversa forma y tamaño ya sea de montaje superficial SMD o orificio pasante THT. Son utilizados en diferentes circuitos electrónicos y tarjetas de desarrollo para representar estados que permitan efectuar diferentes acciones ya sea de programación o para interactuar con otros dispositivos electrónicos o sensores.

¿Cómo funciona un botón?

Cuando se pulsa el interruptor se cierra el circuito y deja pasar la corriente. Esto permite, por ejemplo, controlar un LED, un motor o cualquier otro elemento. Es excelente cuando se requiere un pulso eléctrico o generar variaciones de estado lógico (0 o 1) de una señal eléctrica. Para utilizarlos de forma correcta se recomienda utilizar las siguientes configuraciones:

Pull-up y Pull-down

Estos dos tipos nos aseguran que cuando el interruptor esté abierto tengamos un valor HIGH (5V) o LOW (0V).

Una resistencia pull-down es recomendada cuando queremos un valor HIGH (1) al presionar el push y un valor LOW (0) al dejar de presionar.

Por otro lado, en la resistencia pull-up ocurre lo contrario. Mientras el pulsador esté sin presionar, la referencia que tomará el LED será de HIGH (1), cuando se presiona el pulsador, la referencia que toma el LED es LOW (0) debido a que está conectado a tierra.

ENLACES EXTERNOS

• ¿Cómo medir un Push Button? – Vídeo
• ¿Cómo Funciona un Push Button? – Vídeo
• ¿Qué es Pull Up y  Pull Down? – Vídeo
