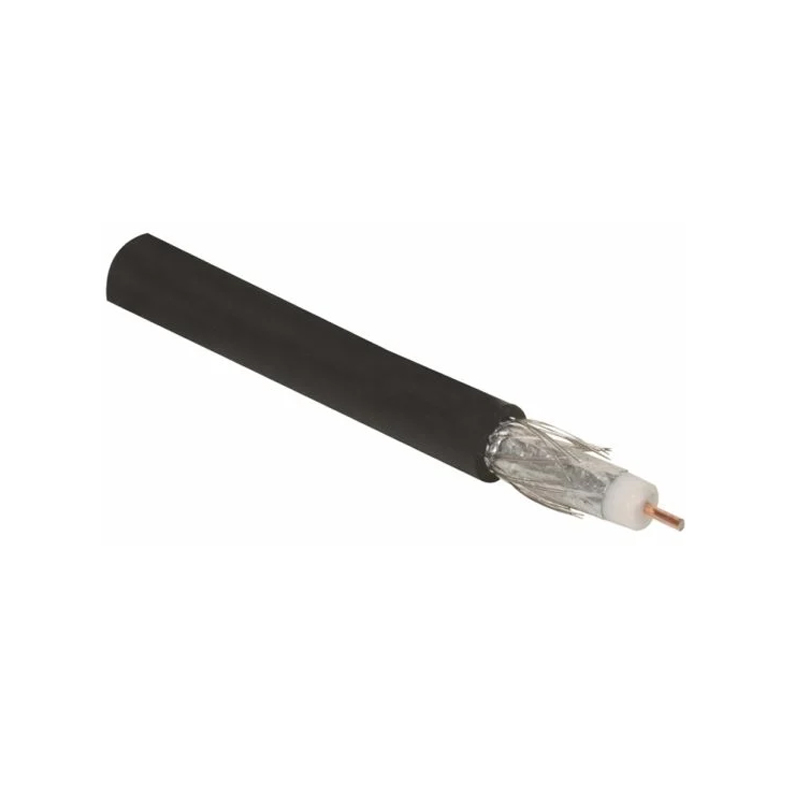

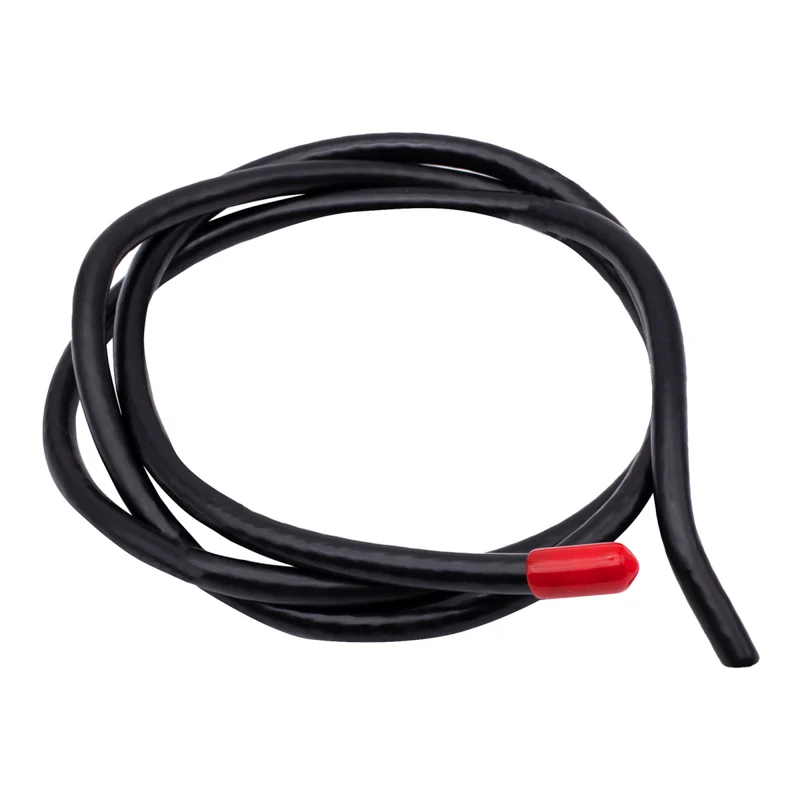

RG6-305 Cable Coaxial 1m 75 Ohms C/50% Malla

INFORMACIÓN

El cable coaxial RG6-305 es un tipo de cable con mejor aislamiento que el RG59 ideal para instalaciones de larga distancia en sistemas de TV, cámaras de seguridad, redes coaxiales, TV por cable, Internet por cable y antenas de radiofrecuencia. Cuenta con una cobertura del blindaje de malla del 50% lo que lo hace excelente para usos domésticos de baja exigencia.

ESPECIFICACIÓN Y CARACTERÍSTICAS

• Tipo: Cable coaxial
• Modelo: RG6-305
• Impedancia: 75 Ω
• Uso recomendado: Exteriores (no intemperie)
• Material de la malla: Aluminio sin estañar
• Cobertura de la malla: 50%
• Calibre del conductor central: 18 AWG
• Material del forro exterior: PVC
• Diámetro interior: 4.57 mm
• Diámetro exterior: 6.14 mm
• Longitud: 1m

INFORMACIÓN ADICIONAL

Proceso para ponchar un cable coaxial con un conector F 🛠️

Materiales

1. Cable coaxial RG6
2. Conector F para RG6 (puede ser tipo roscado o compresionado)
3. Pinza pelacables coaxial (o cúter si tienes buen pulso)
4. Crimpadora o ponchadora de compresión para RG6
5. Cortador (opcional, pero útil para dejar bien parejo el corte)

Pasos para ponchar un cable RG6

 1. Cortar el cable: Haz un corte limpio y recto al cable RG6 con el cortador.

 2. Pelar el cable: Usa la herramienta pelacables para quitar las siguientes capas:

•  Unos 1.5 cm del revestimiento exterior (PVC)
•  Unos 6 mm del aislante dieléctrico para dejar visible el conductor central

⚠️ Ojo ⚠️

• No cortes el conductor central.
• La malla metálica se debe doblar hacia atrás, sobre la parte exterior del cable (¡no la cortes!).

3. Colocar el conector F: Inserta el conector F sobre el cable pelado. El conductor central debe sobresalir por la punta del conector, y la malla debe quedar atrapada entre el conector y el cable para asegurar buena conexión.

 4. Ponchar (crimpar o comprimir)

• Si usas conectores de compresión, mete el conector en la ponchadora de compresión y presiónalo hasta que quede fijo.
• Si usas conectores de crimpado, utiliza la ponchadora tipo crimpadora y presiónala sobre la parte metálica del conector.

 5. Revisar

• El conector esté firme y no se mueva.
• El conductor central esté recto y sobresalga un poco (pero no demasiado).
• La malla esté bien sujeta.

Nota: Si vas a instalarlo al aire libre, considera usar conectores resistentes al agua y proteger la unión con cinta de vulcanizar o termocontráctil.
