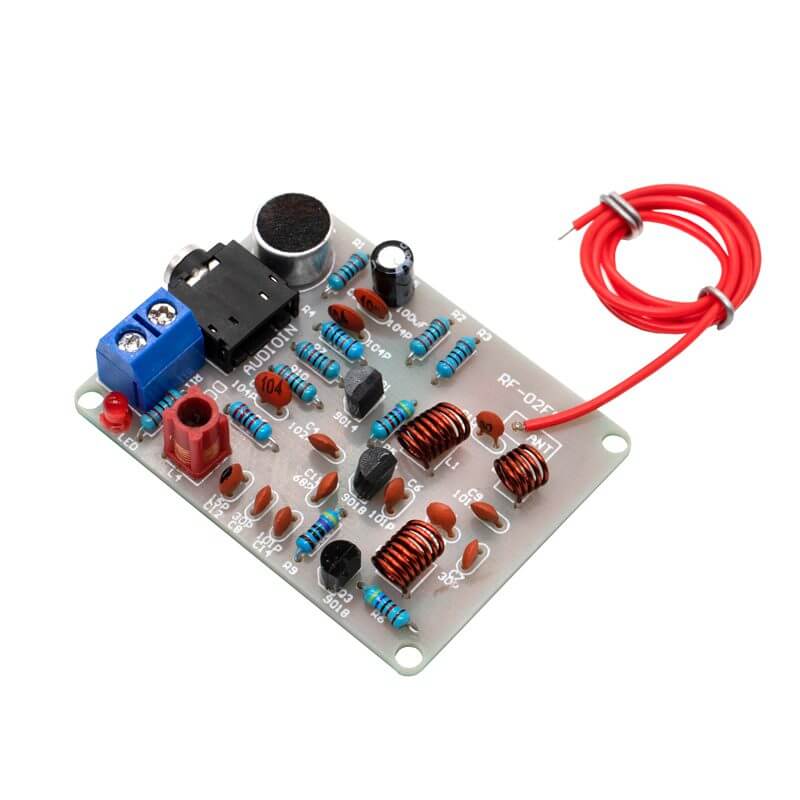

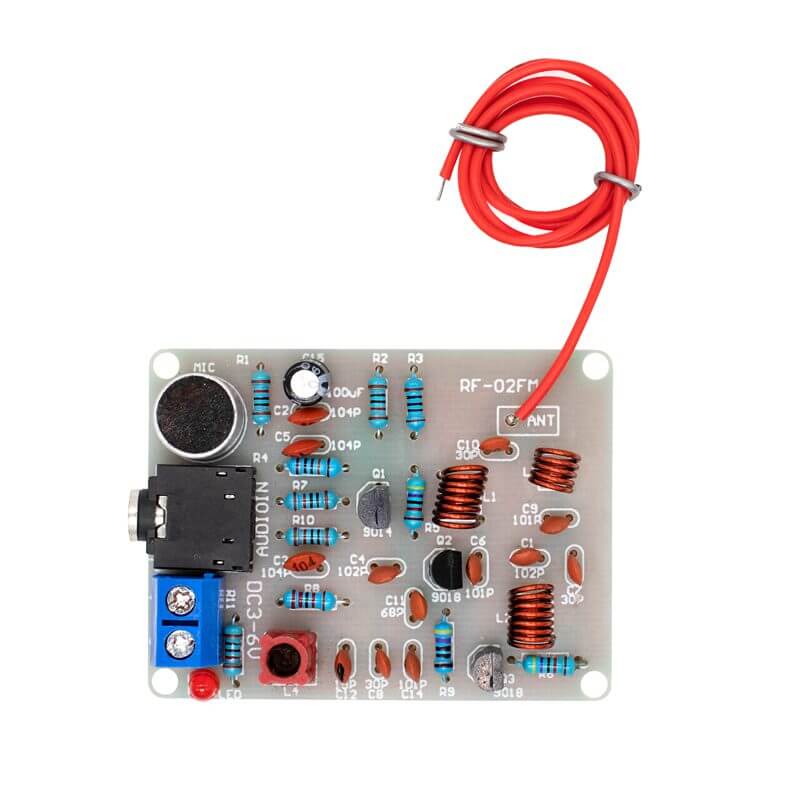

RF-02FM Kit Transmisor FM 88-108 MHz DIY

RF-02FM Kit Transmisor FM 88-108 MHz DIY Pinout

RF-02FM Kit Transmisor FM 88-108 MHz DIY

$ 48.00

329 disponibles

CANTIDAD	PRECIO
10 piezas	$ 41.76
25 piezas	$ 37.03
35 piezas	$ 33.26

SKU: AR3185 Categorías: DIY, INALÁMBRICOS, KITS, MÓDULOS Etiquetas: 108, 108 Mhz, 88, 88 mHz, DIY, Estéreo, FM, kit, Kit Radio, MHz, Radio FM, RF-02, transmisor

INFORMACIÓN

El RF-02FM Kit Transmisor es un kit para que puedas transmitir señales de radiofrecuencia FM (88 a 108 Mhz) posteriormente puedas transmitir audio desde cualquier dispositivo con entrada jack 3.5mm y escuchar esa transmisión desde un radio.

El RF-02FM Kit es ideal para comprender como funciona un modulo de transmisión FM y aprender a soldar ; ya que contiene una gran variedad de componentes THT (Through-Hole Technology) como resistencias, capacitores, inductores, transistores, entre otros. En UNIT Electronics contamos con distintos DIY como este que puedes armar mientras construyes un circuito completamente funcional, puedes encontrarlos aquí.

ESPECIFICACIONES Y CARACTERÍSTICAS

Modelo: RF-02FM
No incluye: baterías o cables para audio.
Voltaje de entrada: 3 a 6 V
Consumo de corriente: 5 a 15 mA
Distancia de transmisión: 5 a 50m
Ancho de banda de transmisión: 88 a 108 MHz
Conector de audio: Jack 3.5mm hembra
Dimensiones: 53.4mm x 40.2mm
Peso: 16g

DOCUMENTACIÓN Y RECURSOS

Datasheet
- SS9014
- SS9018

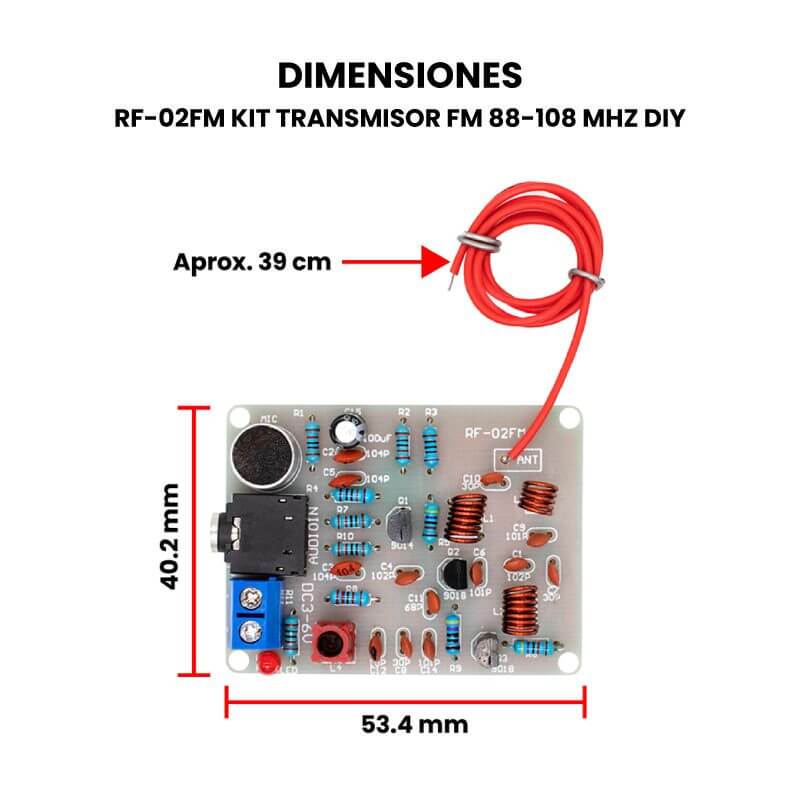

Dimensiones
Instrucciones y diagrama esquemático

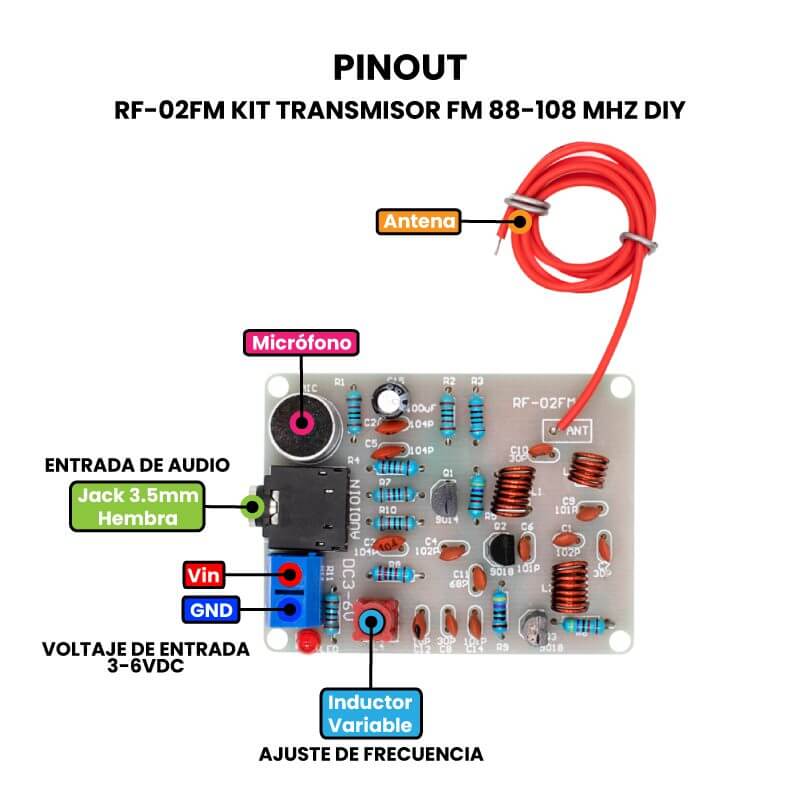

Pinout

INFORMACIÓN ADICIONAL

Componentes del kit Transmisor

NO.	Nombre del componente	Referencia del PCB	Valor	Cantidad
1	Resistencia 10KΩ	R1, R2,R7,R10,R11	10K	5
2	Resistencia 100Ω	R3	100Ω	1
3	Resistencia 470KΩ	R9	470KΩ	1
4	Resistencia 22KΩ	R8	22KΩ	1
5	Resistencia 47KΩ	R5,R6	47KΩ	2
6	Resistencia 100KΩ	R4	100KΩ	1
7	Cap Cerámico	104P(C2,C3,C5)	100nF	3
8	Cap Cerámico	102P(C1,C4)	1nF	2
9	Cap Cerámico	101P(C6,C9,C14)	100pF	3
10	Cap Cerámico	68P(C11)	68pF	1
11	Cap Cerámico	30P(C7,C8,C10)	30pF	3
12	Cap Cerámico	15P(C12)	15pF	1
13	Cap Electrolíticos	C15	100uF /16 V	1

14	Transistor	Q2,Q3	S9018	2
15	Transistor	Q1	S9018	1
16	LED Rojo	LED	3mm	1
17	Inductor Variable	7T(L4)	/	1
18	Inductor	8T(L1,L2)	/	2
19	Inductor	5T(L3)	/	1
20	Conector Jack 3.5mm	JK1 AUDIOIN	/	1
21	Micrófono	MIC	/	1
22	Bornera 2 terminales 5mm Pitch	CN1	/	1

23	Cable calibre 26	ANT	/	1
24	PCB		/	1

Como utilizar este módulo

Para realizar el proceso de soldadura te recomendamos tener a la mano los elementos básicos: cautín y soldadura. En caso de exceso de soldadura puedes retirarla con malla desoldadora o con un desoldador de succión
Cuando comiences el proceso de soldadura te recomendamos:
1. Comenzar por las resistencias.
2. Posteriormente con los capacitores cerámicos y el capacitor electrolítico (Nota: Asegúrate de que estas conectando el capacitor electrolítico de la forma correcta, la parte sombreada de la serigrafía indica el negativo).
3. Coloca los elementos activos, comienza con el Led y después con los transistores.
4. Inserta los inductores, guíate por el tamaño de las bobinas para saber en donde van
5. Continua con el micrófono y la bornera de 2 terminales con 5mm de pitch
6. Inserta el audio jack de 3.5 mm y suelda los 5 pines.
7. Coloca uno de los extremos del cable en el pad correspondiente donde se encuentra ANT.
8. Puedes utilizar un cepillo y/o alcohol isopropílico para limpiar la placa de cualquier residuo de grasa, Flux o soldadura.
9. Utiliza una fuente de alimentación de 3 a 6 volts o una batería y conéctala en la bornera de 2 terminales.
10. Utiliza un receptor FM, un radio o la aplicación de radio de tu teléfono para sintonizar la frecuencia del transmisor, para encontrar la frecuencia puedes sintonizar una frecuencia en el receptor entre 88 – 108 MHz donde no se esté transmitiendo nada y ajusta el inductor variable con la ayuda de un desarmador, sabrás que estas en la frecuencia correcta cuando detectes interferencia al acercar el desarmador al micrófono o al conectar un dispositivo al jack 3.5mm y escuchar el audio reproducido por el dispositivo en el receptor.

¡Listo! ya puedes empezar a transmitir señales de radio FM

Consejos adicionales: Para lograr una mejor transmisión asegúrate de que todos los componentes estén bien soldados y en su lugar, también puedes separar un poco las espiras de la bobinas y sustituir el cable calibre 26 de la antena por alambre para protoboard de la misma longitud, con la ayuda de un lápiz haz una bobina con el alambre para protoboard y de igual manera deja uno de los extremos por fuera de la PCB. También procura transmitir el audio en un volumen moderado para evitar distorsiones en la recepción.
