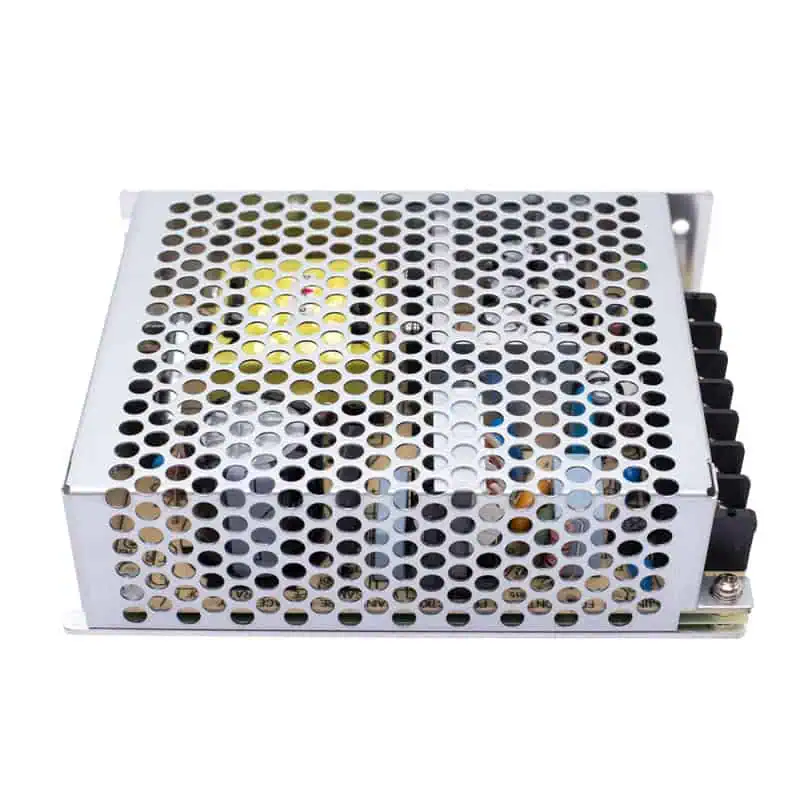

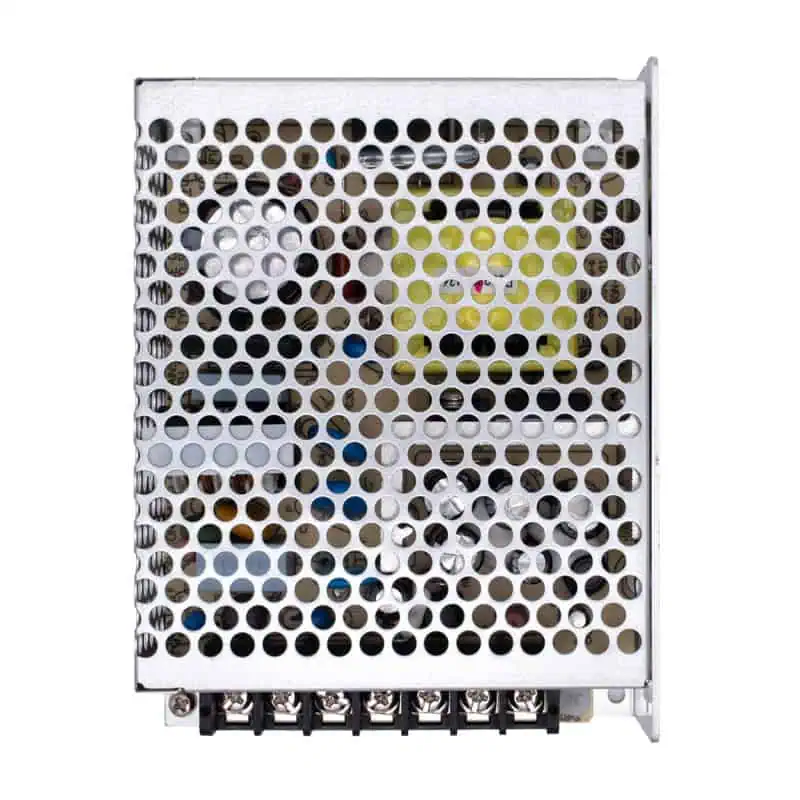

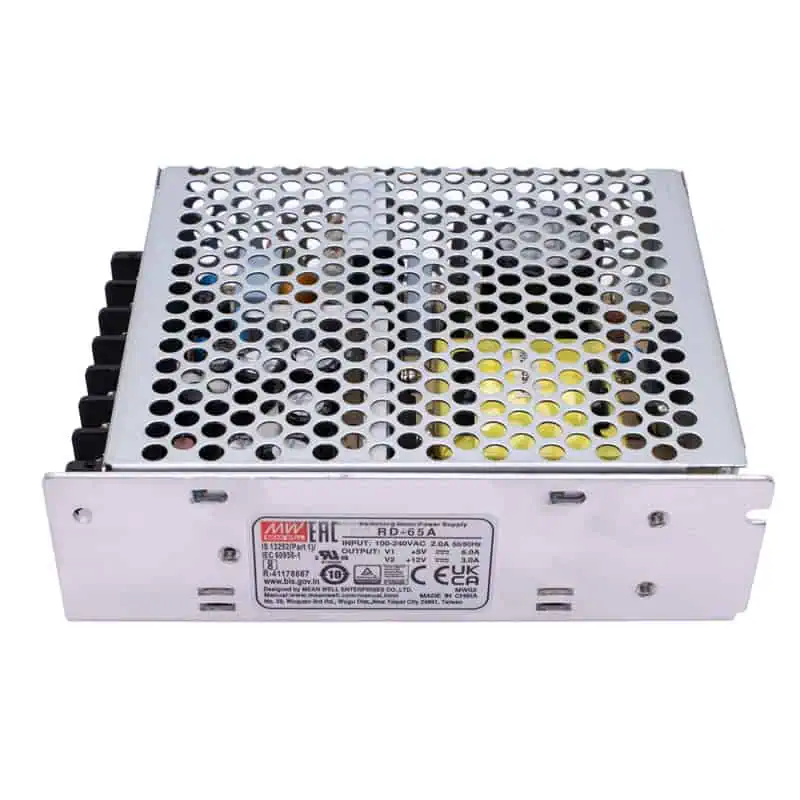

RD-65A Fuente Conmutada Multivoltaje 5V 6A y 12V 3A MEAN WELL

INFORMACIÓN

La RD-65A de MEAN WELL es una fuente de alimentación conmutada de salida dual que convierte corriente alterna en dos líneas de voltaje independientes: 5 V DC a 6 A y 12 V DC a 3 A, permitiendo alimentar distintos circuitos desde un solo equipo. Está diseñada en un formato compacto con carcasa metálica tipo malla para enfriamiento por convección natural, y trabaja con entrada universal de 100 a 240 V AC, lo que facilita su integración en equipos electrónicos, sistemas de control y aplicaciones industriales donde se requieren múltiples voltajes.

Se utiliza en instrumentación electrónica, automatización, equipos electromecánicos, sistemas con lógica digital y módulos de potencia, donde es necesario contar con 5 V para control o procesamiento y 12 V para actuadores, relevadores o periféricos desde una misma fuente. Incluye protecciones contra sobrecarga, sobretensión y cortocircuito, indicador LED de encendido y componentes diseñados para operación continua, lo que permite integrarla en aplicaciones de uso prolongado y en espacios reducidos.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Fuente conmutada multivoltaje
• Modelo: RD-65A
• Marca: MEAN WELL
• Carcasa: Metálica tipo malla
• Voltaje:
  • Entrada: 100 ~ 240 V AC
  • Salida +V1: 5 V
  • Salida +V2: 12 V
• Corriente de salida:
  • 5V: 6 A
  • 12V: 3 A
• Frecuencia: 50/60Hz
• Eficiencia típica: ≈ 78 %
• Potencia: 65 W
• Protección:
  • Cortocircuito
  • Sobrecarga
  • Sobretensión
• Tiempo de arranque: 500 ms típico
• Sistema de enfriamiento: Convección natural (sin ventilador)
• Indicador: LED de encendido
• Regulación de línea y carga: Baja variación
• Temperatura de operación: −25 °C a +70 °C
• Humedad de operación: 20 – 90 % RH sin condensación
• Temperatura de almacenamiento: −40 °C a +85 °C
• Dimensiones: 129 mm x 98 mm x 38 mm
• Peso: 436 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

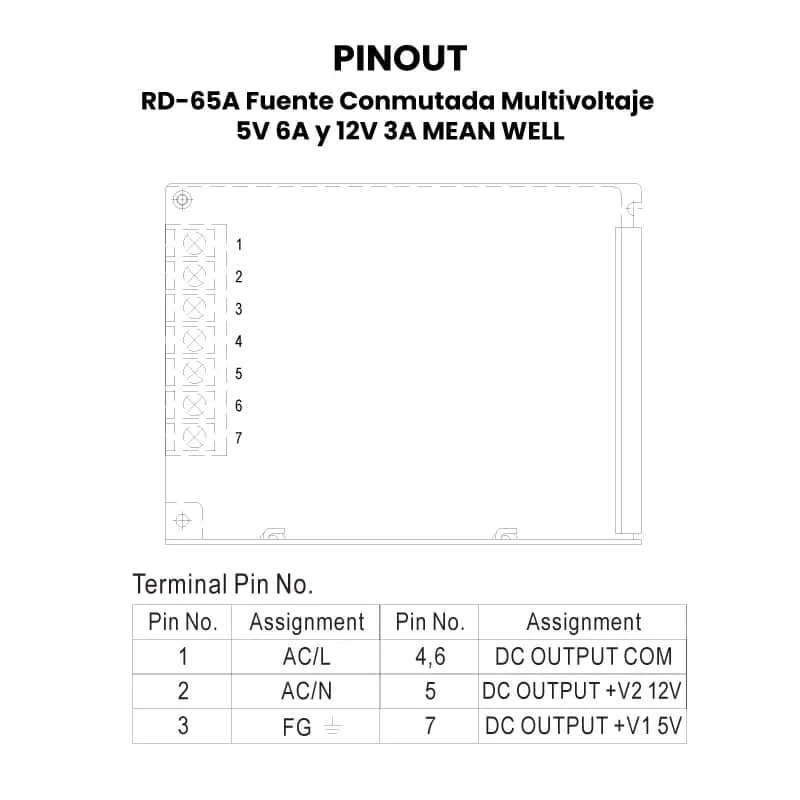

• Pinout

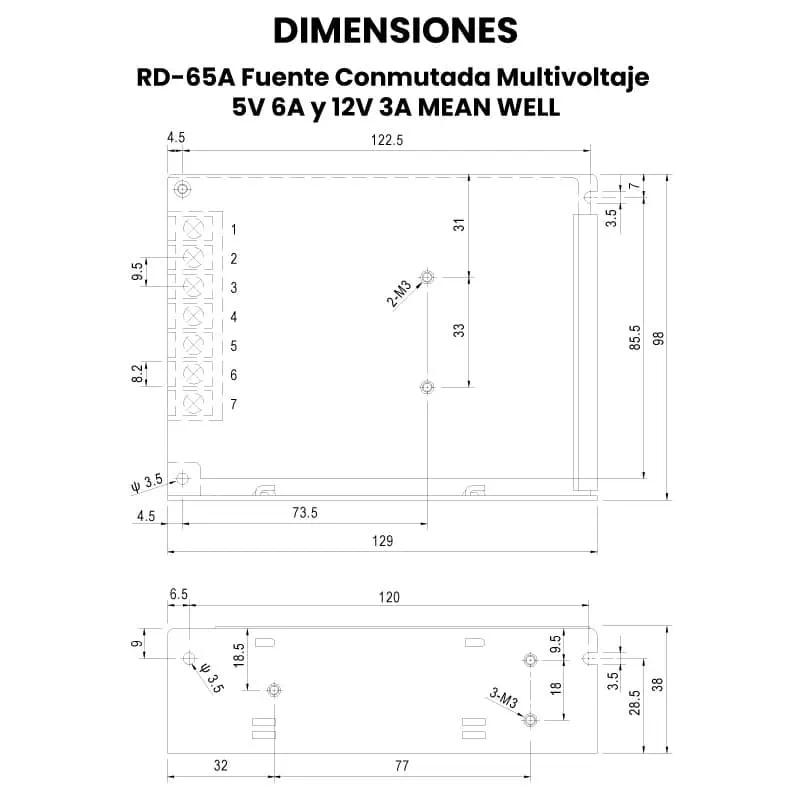

• Dimensiones

INFORMACIÓN ADICIONAL

Aplicaciones

• Alimentación de tarjetas de control que requieren 5 V y 12 V simultáneamente
• Sistemas con microcontroladores + relevadores o actuadores
• Instrumentación electrónica y equipos de medición
• Equipos de automatización y control industrial
• Pantallas y módulos lógicos (5 V) junto con periféricos de 12 V
• Sistemas embebidos con etapas de potencia
• Tableros eléctricos y gabinetes de control compactos
• Equipos electromecánicos
• Bancos de prueba y laboratorio electrónico
• Proyectos IoT y prototipos electrónicos
• Sistemas de audio pequeños (lógica en 5 V y etapa en 12 V)
• Equipos que requieren una sola fuente para múltiples voltajes

Recomendaciones de uso

• Verificar que el voltaje de entrada (100 – 240 VAC) corresponda a la red eléctrica antes de energizar.
• Realizar la conexión correcta de L, N y tierra (FG) para mejorar la seguridad y reducir interferencias eléctricas.
• No exceder la potencia total combinada de 65 W entre ambas salidas.
• Mantener una carga mínima en el canal principal (5 V) para una regulación adecuada cuando se utilicen ambas salidas.
• Instalar en un lugar con buena ventilación, evitando cubrir la carcasa metálica para facilitar la disipación de calor.
• Fijar la fuente mediante los orificios de montaje para prevenir movimiento o vibraciones.
• Utilizar cableado del calibre adecuado según la corriente de cada salida.

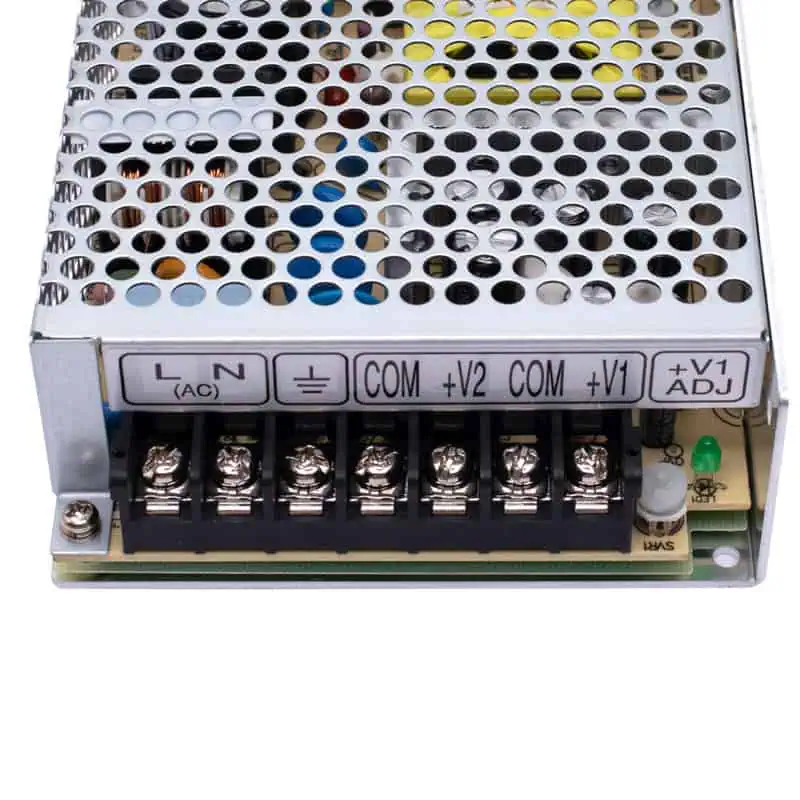

• Verificar la correcta identificación de los terminales +V1 (5 V), +V2 (12 V) y COM antes de conectar las cargas.
• Ajustar el potenciómetro de la salida de 5 V solo si es necesario y comprobando el voltaje con un multímetro.
• Evitar su uso en ambientes con humedad, polvo excesivo o exposición directa al agua sin un gabinete de protección.
• Desconectar la alimentación antes de realizar instalación, mantenimiento o cambios en el cableado.
• Para operación continua, trabajar preferentemente al 70–80 % de la carga máxima para mejorar el desempeño térmico y prolongar la vida útil.

ENLACES EXTERNOS

• Fuente de alimentación Mean well RD-65A de 2 salidas – Video
