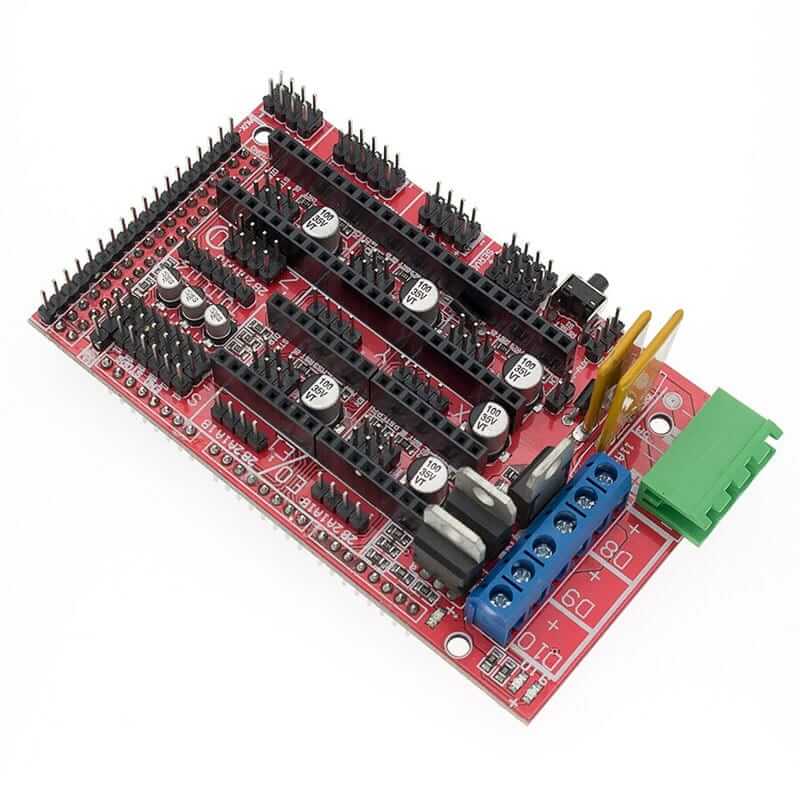

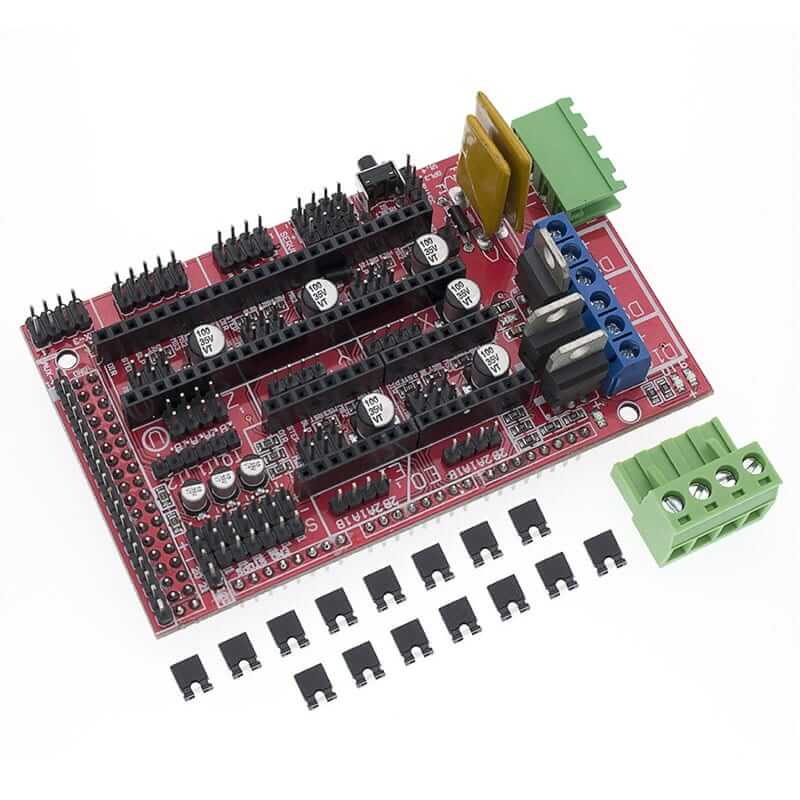

INFORMACIÓN
La RAMPS 1.4 (RepRap Arduino Mega Pololu Shield) es una tarjeta de control diseñada para impresoras 3D, que funciona como una interfaz entre la placa Arduino Mega 2560 y los drivers de motores paso a paso (como A4988 y DRV8825), además de gestionar elementos como la cama caliente, los ventiladores, los sensores de temperatura y los finales de carrera. Su funcionamiento se basa en recibir las instrucciones del firmware cargado en el Arduino, interpretar los comandos G-code enviados desde el software de impresión y controlar de manera precisa los movimientos de los motores, así como la activación de los componentes electrónicos.
La RAMPS 1.4 se utiliza principalmente en la construcción y control de impresoras 3D tipo RepRap, pero también puede aplicarse en máquinas CNC de pequeño formato y grabadoras láser gracias a su capacidad de controlar múltiples motores y salidas electrónicas. Sus aplicaciones abarcan desde proyectos de impresión 3D domésticos y educativos hasta prototipado en laboratorios y talleres de diseño. Es compatible exclusivamente con la placa Arduino Mega 2560, ya que está diseñada como un shield que se monta directamente sobre ella, permitiendo la instalación de firmware como Marlin, Repetier o Sprinter para gestionar todo el sistema de impresión o control de movimiento.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Shield: compatible con Arduino Mega y Due.
- Versión: 1.4
- Voltaje de funcionamiento: 12 VDC.
- Comunicación: I2C.
- Drivers de motor soportados: Compatible con módulos como A4988 y DRV8825 (hasta 5 en total).
- Entradas para sensores de temperatura: 3 entradas analógicas para termistores (Hotend y cama caliente).
- Conectores para finales de carrera: 6 entradas (mínimo y máximo para X, Y y Z).
- Salidas de potencia:
- 1 salida para cama caliente (alta corriente).
- 2 salidas para extrusores.
- 1 salida para ventilador.
- Corriente:
- Por Heatbed: 10 A
- De la fuente por motor: 2A
- Funcionamiento: 20A
- Conexiones para motores:
- 5 (el eje Z cuenta con dos entradas para control Dual, así que puedes conectar 2 motores en Z y tener dos extrusores).
- Capacidad de expansión: Pines disponibles para agregar módulos LCD, lectores SD y otros periféricos.
- Firmware soportado: Marlin, Repetier, Sprinter, entre otros.

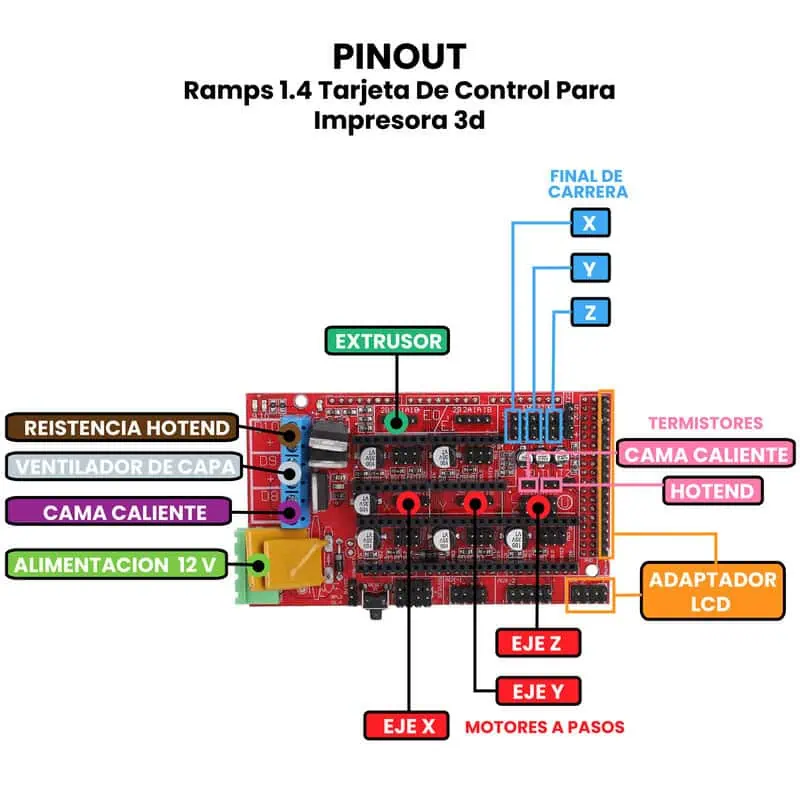

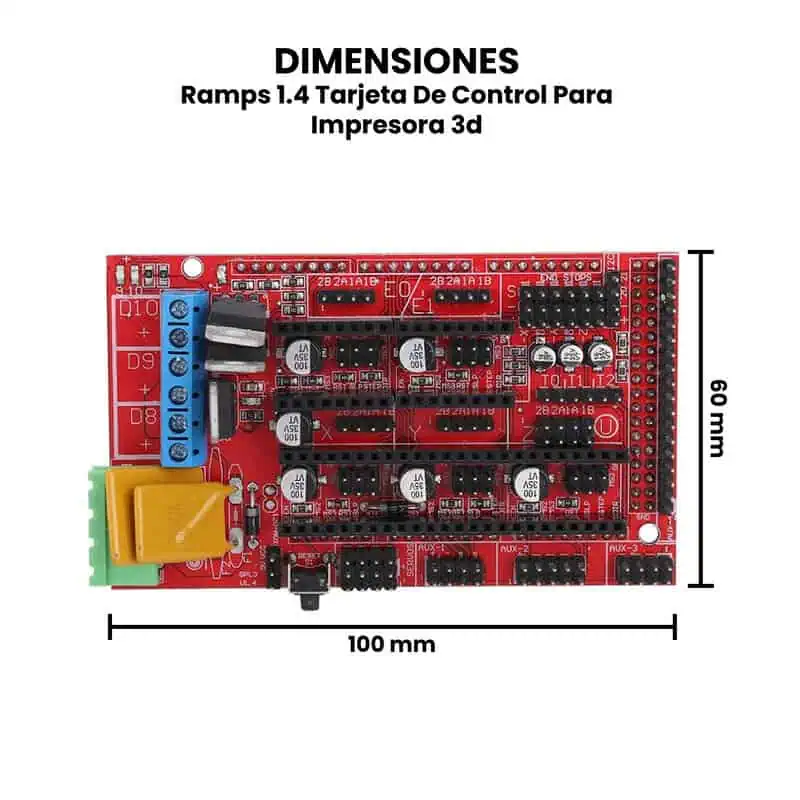

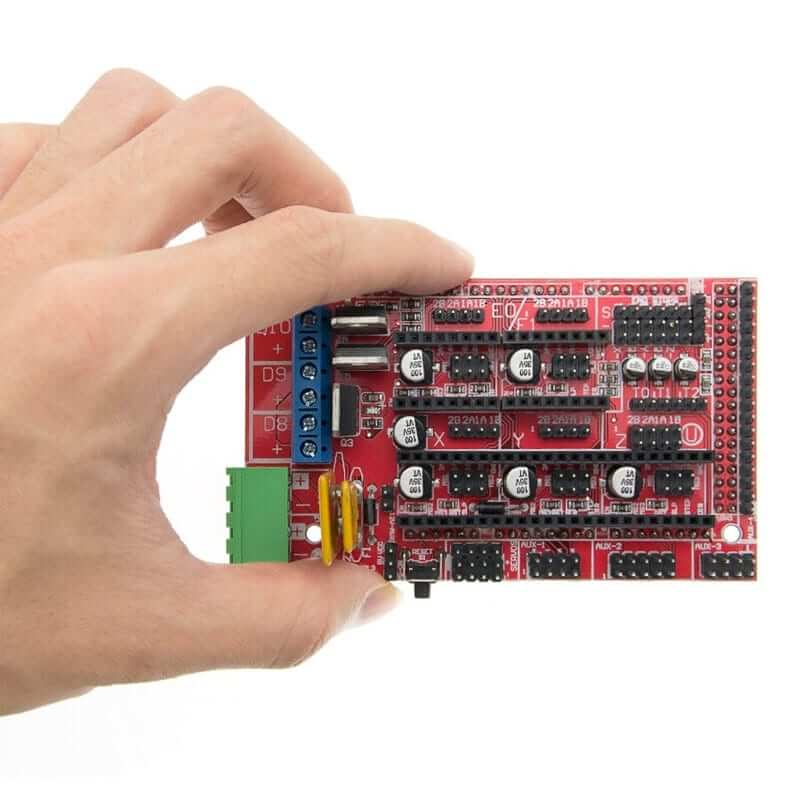

- Dimensiones: 100 mm x 60 mm x 20 mm.
- Peso: 70 g.
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
Recomendaciones de conexión RAPMS 1.4.
- La inversión de +/- o la conexión incorrecta de la energía puede dañar sus dispositivos electrónicos y causar riesgo de incendio.
- La inserción incorrecta de controladores paso a paso dañaría sus dispositivos electrónicos y provocará un riesgo de incendio. Siempre asegúrese de que la alimentación y el USB estén desconectados al quitar o ajustar los controladores paso a paso. Asegúrese siempre de insertar los controladores en la orientación correcta y en el zócalo correctamente.
- Los pines del tope final son Signal – GND – VCC, en lugar de VCC – Sig – GND como el resto de las placas RepRaps. Asegúrese de cablearlos correctamente. Esto se hace para permitir exprimir trazos más gruesos en el tablero imprimible.
- NO asegure Arduino / RAMPS con tornillos conductores a través de ambos orificios de montaje. El tornillo puede cortar el trazo positivo creando un cortocircuito de ALTA corriente.
- El par inferior de conectores marcados con 5A alimentan los controladores paso a paso y el calentador / ventilador del extrusor (D9, D10). La fuente debe tener una clasificación mínima de 5A.
- El par de conectores marcados arriba 11A alimentan una cama con calefacción u otra salida (D8). La fuente debe tener una corriente mínima de 11A (si ambos rieles de alimentación están conectados a la misma fuente, debe tener una corriente mínima de 16A).
¿Qué significa RAMPS?
Es abreviatura de RepRap Arduino Mega Pololu Shield y es el Shield más utilizado en el mundo para construir Impresoras 3D DIY
¿Cómo energizar la Tarjeta de Control Ramps 1.4?
Para energizar el shield podemos utilizar fuentes de alimentación de 12 voltios. La capacidad de corriente de la fuente debe ser de aprox. 2 amperios por cada motor y 10A por el Heatbed, entonces si utilizamos 5 motores y 1 heatbed necesitaremos una fuente de 20 amperios. Recomendamos utilizar la fuente de alimentación 12 V/20 A.
