Puerto Serie Inalambrico HC-12 Si4438 1000m 433MHz

INFORMACIÓN

El Puerto Serie Inalámbrico HC-12 Si4438 1000m 433MHz es un módulo de comunicación inalámbrica de largo alcance que utiliza la frecuencia de 433 MHz para transmitir y recibir datos en forma de puerto serie (UART). Su funcionamiento se basa en la conversión de datos seriales enviados desde un microcontrolador o dispositivo compatible en señales de radiofrecuencia, las cuales son recibidas por otro módulo HC-12 configurado en la misma frecuencia y parámetros. Gracias al chip Si4438, este módulo puede alcanzar distancias de hasta 1000 metros en campo abierto, con buena estabilidad y bajo consumo energético, lo que lo hace ideal para proyectos de telemetría, control remoto y comunicación entre dispositivos electrónicos sin necesidad de cables.

El Puerto Serie Inalámbrico HC-12 Si4438 1000m 433MHz se utiliza en una gran variedad de proyectos donde se requiere comunicación de datos a larga distancia sin cables. Es ampliamente aplicado en telemetría, como en el envío de información de sensores de temperatura, humedad o presión; en robots y vehículos autónomos para transmitir comandos y recibir datos; en drones para control y monitoreo; y en sistemas de domótica para enlazar dispositivos dentro de una casa o edificio. Su facilidad de integración mediante UART lo hace compatible con microcontroladores como Arduino, ESP32, STM32 y PIC, brindando una solución versátil y confiable para enlaces inalámbricos de datos.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: HC-12.
• Chip: SI4438.
• MCU: STM8S003FS.
• Rango de frecuencia operativa (433.4 MHz a 473.0 MHz, hasta 100 canales de comunicación).
• Tasa de baudios 9600 bps.
• Sensibilidad de recepción: -124 dBm.
• Modo de modulación: (G) FSK.
• Distancia de comunicación: 1000 m en espacios abiertos.
• Voltaje de funcionamiento: 3.2 ~ 5.5 VDC.
• Potencia Máx. De transmisión: 100 mW.
• Configuración de fábrica predeterminada: Modo operativo FU3.
• Canal de comunicación: CH001 (433.4 MHz).
• Color del PCB: Negro.

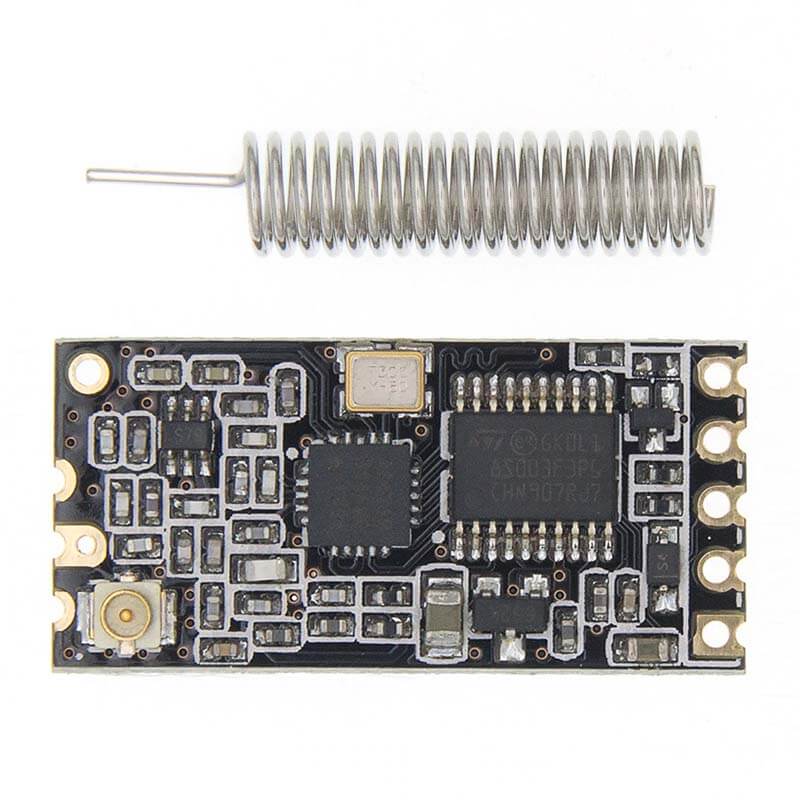

• Conector IPX UFL SMD: Conexión de antena externa, mejora la ganancia de transmisión.
• Dimensiones: 30 mm x 20 mm x 8 mm.
• Peso: 25 g.

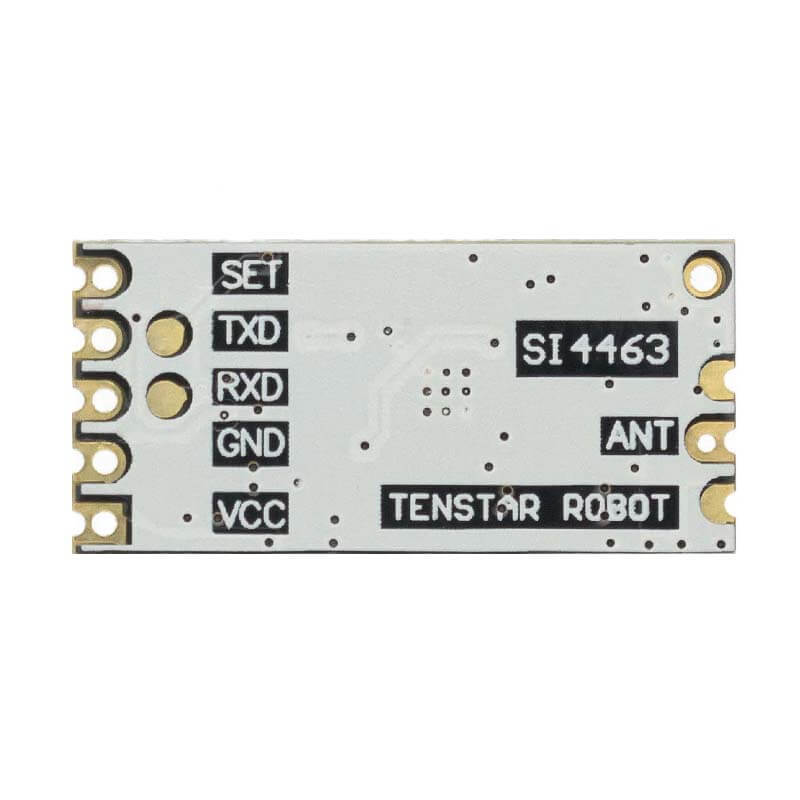

Nota: El PCB en la parte posterior índica, el chip es SI4463, pero el módulo incorpora el SI4438.

---

DOCUMENTACIÓN Y RECURSOS

• Datasheet
  • SI4438
  • HC-12

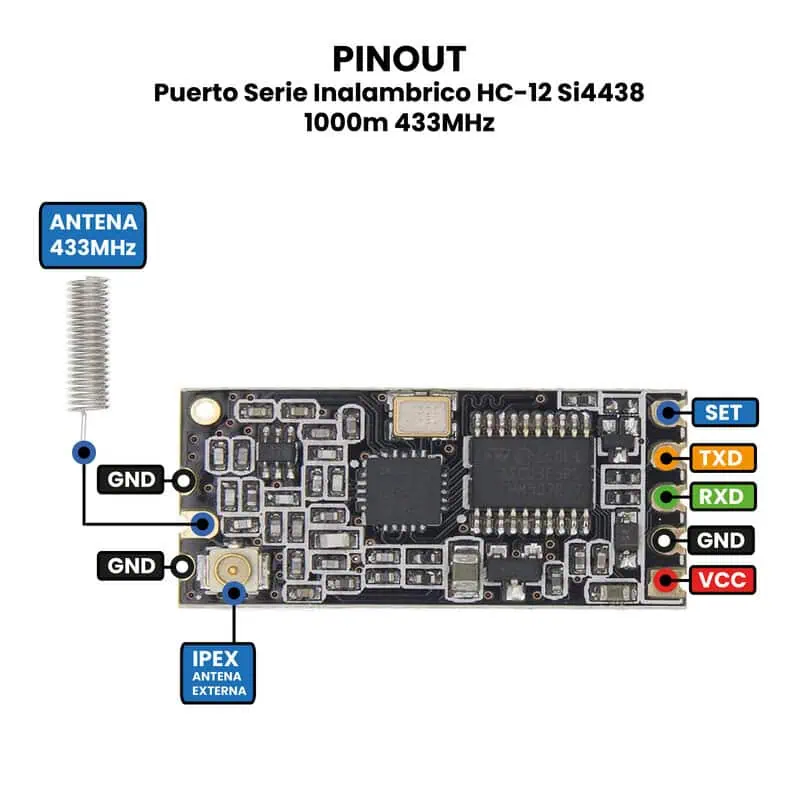

• Pinout

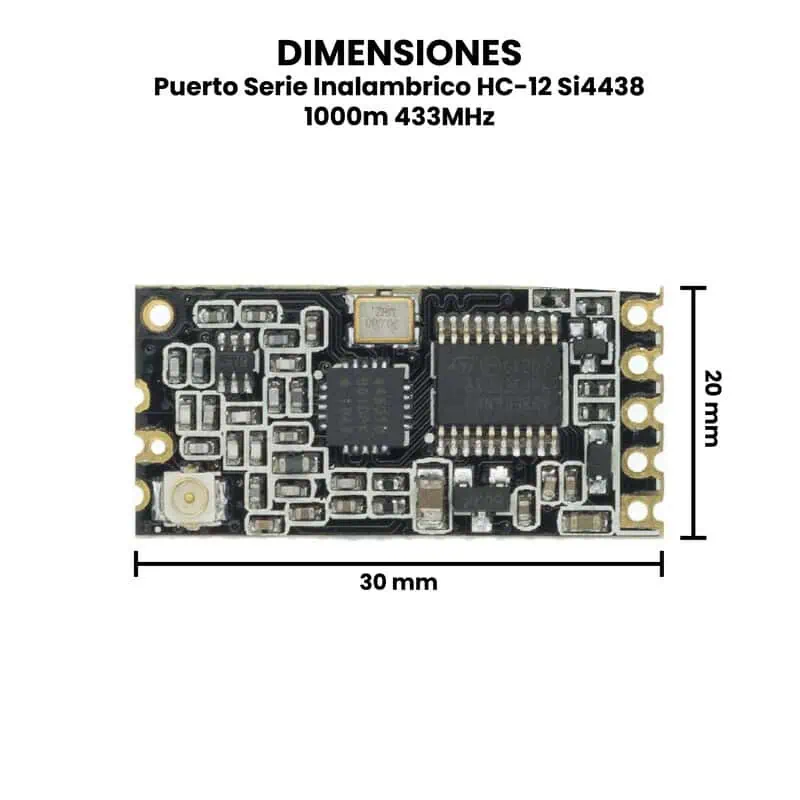

• Dimensiones

---

INFORMACIÓN ADICIONAL

Modos de funcionamiento.

Los módulos HC-12 puede funcionar en los siguientes modos:

FU1	Ahorro de energía moderado con una velocidad de transmisión de 250000bps “por aire”. La velocidad en baudios del puerto serie se puede establecer en cualquier valor admitido.
FU2	Ahorro de energía extremo con 250000bps de velocidad “por aire”. La velocidad del puerto serie está limitada a 1200bps, 2400bps, 4800bps
FU3	Predeterminado, modo de propósito general. La velocidad “por aire” varía según la velocidad del puerto en serie. Lo mismo ocurre con el rango máximo:  1200bps ~ 1000m, 2400bps ~ 1000m, 4800bps ~ 500m, 9600 bps ~ 500m, 19200bps ~ 250m, 38400bps ~ 250m, 57600bps ~ 100m y 115200bps ~ 100m
FU4 (disponible en la versión 2.3 o posterior)	Largo alcance. La velocidad “en el aire” está limitada a 500bps y la velocidad del puerto serie a 1200bps. Debido a que la velocidad del aire es inferior a la velocidad del puerto, solo se pueden enviar paquetes pequeños: 60 bytes como máximo con un intervalo de 2 segundos. En este modo el rango se incrementa a 1800m.

Los módulos HC-12 crean un enlace inalámbrico, tiene que funcionar en el mismo modo (FU1, FU2, FU3, FU4) y con la misma velocidad.

Configuración AT.

El módulo HC-12 se puede configurar usando el comando AT. La mejor manera de hacerlo, es usar un convertidor de USB a serie como CP2102. Para poner el HC-12 en modo AT, presione el pin SET a GND.

AT + Bxxxx.

Comando para cambiar la velocidad (baudios) UART. Se puede setear en 1200 bps, 2400 bps, 4800 bps, 9600 bps, 19200 bps, 38400 bps, 57600 bps y 115200 bps. Por defecto de fábrica viene configurado en 9600 bps. Ejemplo: Enviar al módulo el comando “AT+B19200”; el módulo responderá “OK+B19200”.

AT + Cxxx.

Comando para cambiar el canal de comunicación desde 001 a 127 (pero, canales mayores a 100 no garantizan la distancia de transmisión). El valor por defecto es el canal 001 y su frecuencia de trabajo es de 433.4 MHz. El paso entre un canal y otro es de 400 kHz; así la frecuencia del canal 100 será de 473.0 MHz. Ejemplo: Setear el módulo para que trabaje en el canal 21; para eso enviar al módulo el comando “AT+C021”; el módulo responderá “OK+C021”. Al salir del modo de comandos, el módulo trabajará en el canal 21 a una frecuencia de 441.4 MHz.

AT + FUx.

Comando para cambiar el modo de transmisión entre FU1, FU2, FU3 y FU4 (FU3 es el modo por defecto); el modo de transmisión debe ser el mismo en ambos módulos para que se comuniquen normalmente. Ejemplo: Enviar al módulo el comando “AT+FU1”; el módulo responderá “OK+FU1” quedando seteado en el modo de transmisión FU1.

AT + Px.

Configura la potencia de transmisión del dispositivo. Por ejemplo, AT + P2 ajusta la potencia a 2dBm (1.6mW).

•  -1dBm (0.8mW)
•  2dBm (1.6mW)
•  5dBm (3.2mw)
•  8dBm (6.2mw)
• 11dBm (12mW)
• 14dBm (25mW)
• 17dBm (50mW)
• 20dBm (100mW)

AT + RX.

Recupera todos los parámetros: modo, canal, velocidad de transmisión, potencia.

AT + V.

Muestra la versión del módulo.

AT + DEFAULT.

Restablece los parámetros del módulo a la configuración predeterminada.

---
