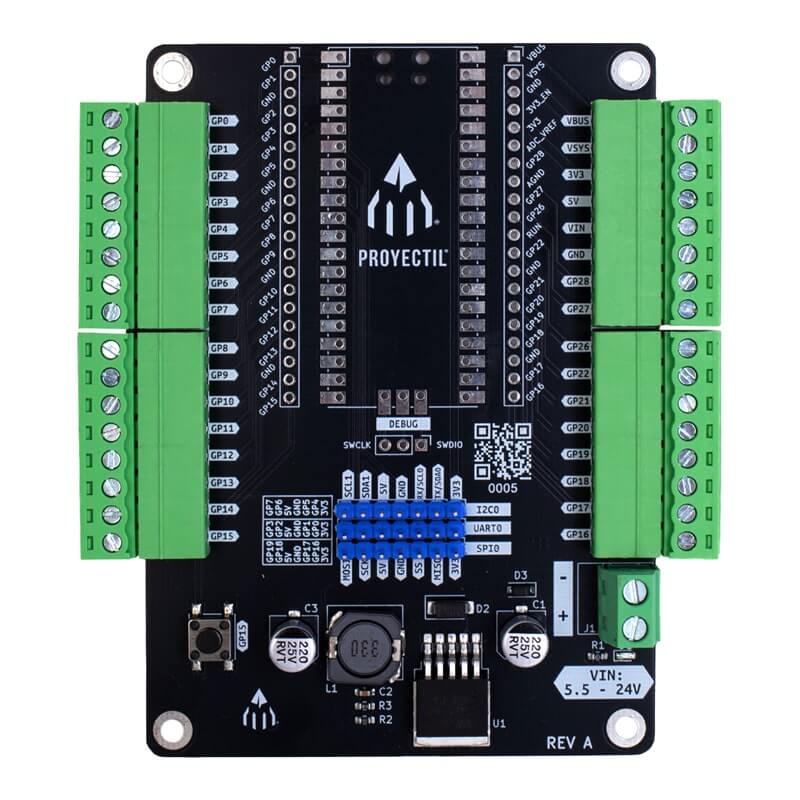

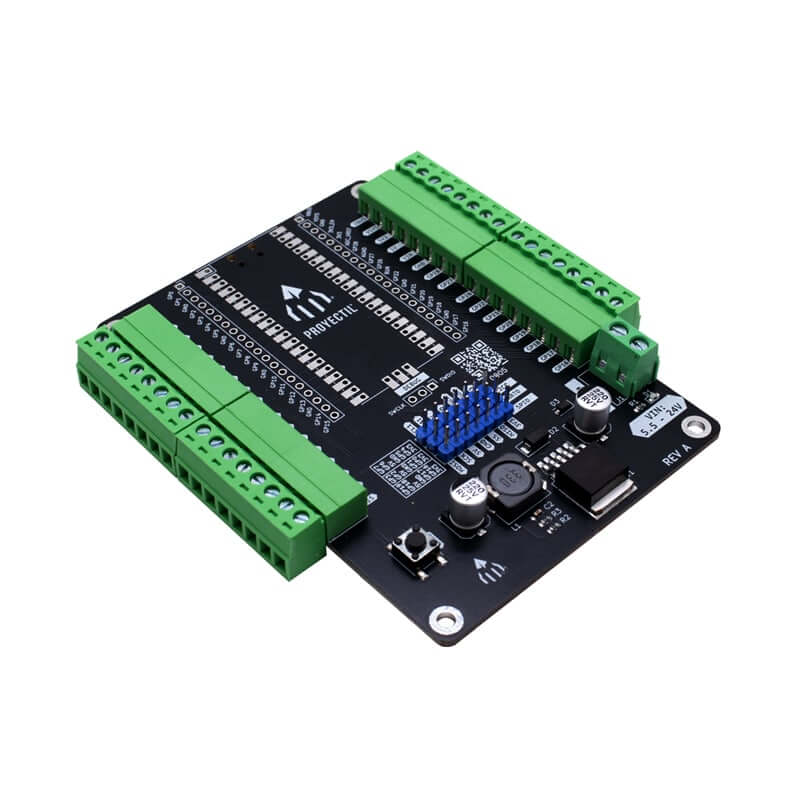

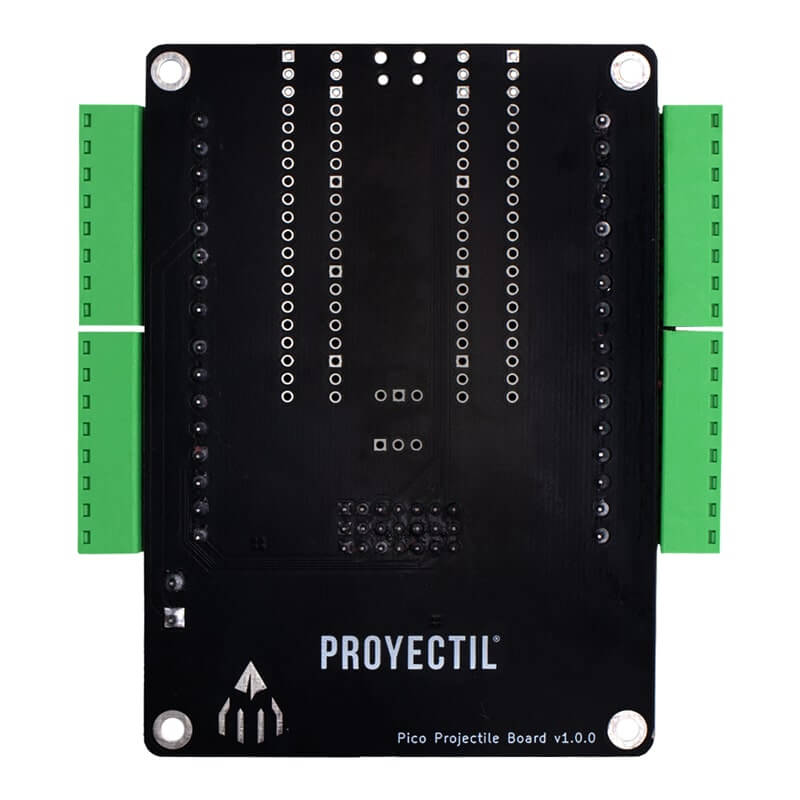

PShieldX Shield de Expansión para Raspberry Pi Pico

INFORMACIÓN

El PShieldX Shield es una placa de expansión para Raspberry Pi Pico que permite expandir y simplificar las conexiones a todos sus pines. Incluye:

• PCB Shield
• Terminales de tipo clema
• Headers macho
• 4 Conectores Hembra KF2EDG

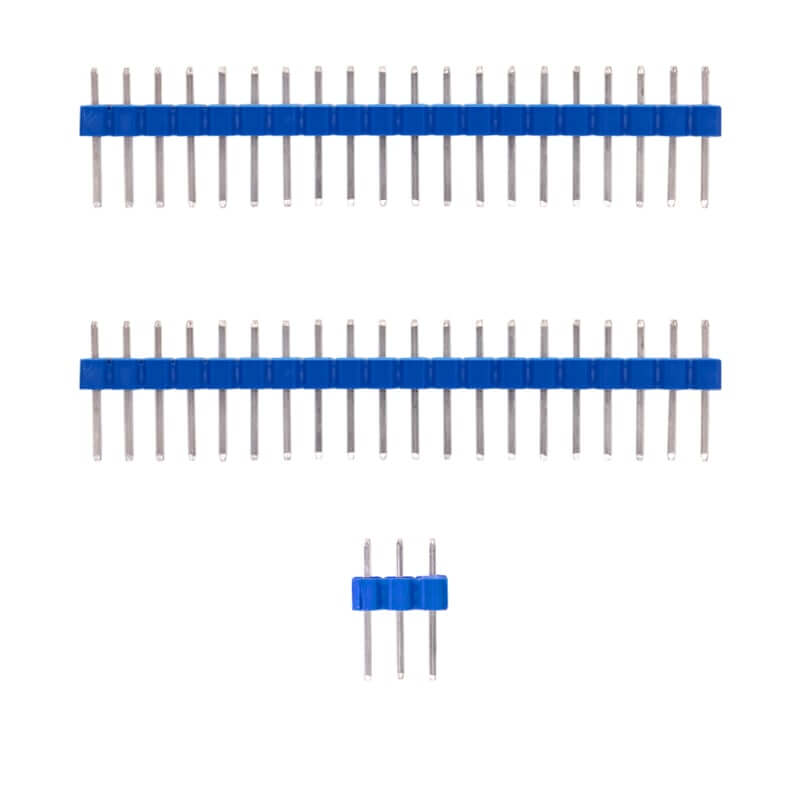

• 2 Tiras header macho de 1×20

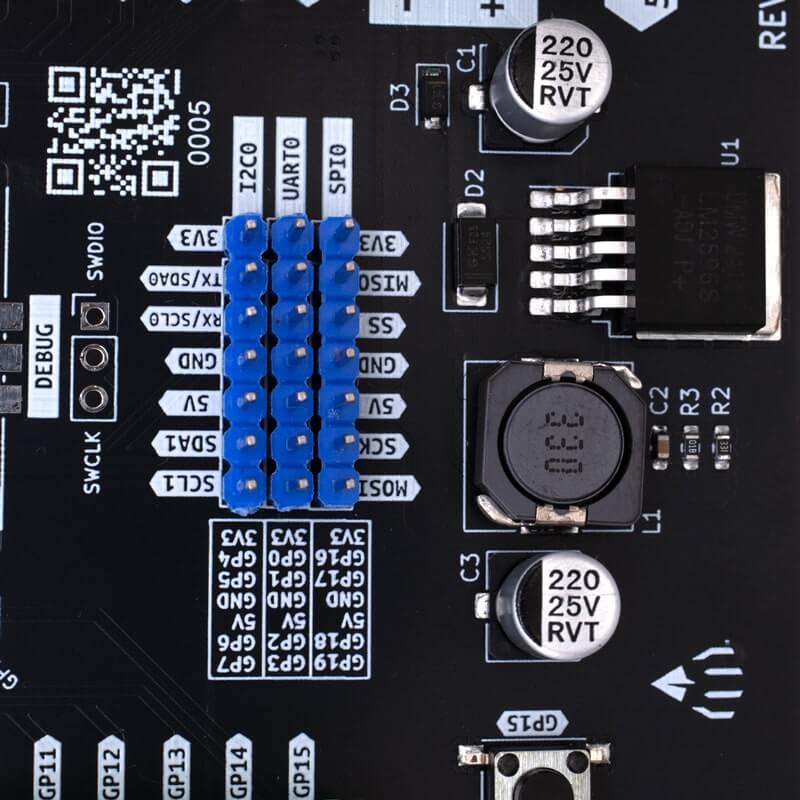

También incluye un regulador de voltaje LM2596S que permite alimentar la placa de expansión con un voltaje de entrada de hasta 24V, convirtiéndolo a 5V para proporcionar una alimentación estable y adecuada a la Raspberry Pi Pico. Esta shield es ideal para proyectos finales que necesitan conexiones rápidas y alimentación estable, ofreciendo una estructura sólida y duradera para aplicaciones permanentes.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Shield para Raspberry Pi Pico
• Marca: Proyectil Mx
• Modelo: PShieldX
• Voltaje:
  • Alimentación VIN: Hasta 24V (Incorpora Step Down)
  • Salida VOUT: 5V 3A
• Regulador de voltaje: LM2596 5V
• Protección a corto circuitos
• Led de PWR
• Botón de pruebas (GP15)
• Puertos: 32 I/O con terminales clema 3.81mm, UART, I2C y SPI
• 4 Barrenos de sujeción de Ø3mm
• Interfaz directa con Raspberry Pi Pico
• Peso: 68g

INFORMACIÓN ADICIONAL

Aplicaciones

• Desarrollo de Prototipos Rápidos: Esta shield facilita el acceso a los pines de la Raspberry Pi Pico, permitiendo conectar sensores, motores, LEDs y otros componentes sin la necesidad de realizar conexiones complejas. Esto la hace ideal para pruebas y desarrollo rápido de prototipos.
• Proyectos de Internet de las Cosas (IoT): Al combinarla con módulos de comunicación (como Wi-Fi, Bluetooth, LoRa, etc.), permite realizar aplicaciones IoT, tales como monitoreo remoto de sensores, automatización del hogar y control de dispositivos conectados.
• Robótica y Control de Motores: Su diseño permite conectar de manera directa controladores de motores, lo que facilita la implementación de proyectos de robótica, como carros y brazos robóticos, al simplificar las conexiones para el control de velocidad y dirección de motores DC o servos.
• Monitoreo Ambiental y Sensores: Es ideal para conectar sensores ambientales (temperatura, humedad, calidad del aire) y llevar a cabo proyectos de monitoreo en tiempo real, registrando los datos en una base de datos o enviándolos a la nube para su análisis.
• Aplicaciones Educativas: Su facilidad de uso la convierte en una herramienta excelente para estudiantes y aficionados, quienes pueden aprender sobre programación, electrónica y desarrollo de hardware con un enfoque práctico, realizando proyectos interactivos que involucren entradas y salidas digitales y analógicas.
• Interfaz para Proyectos de Visualización: La PShieldX facilita la conexión de pantallas y matrices LED, permitiendo crear interfaces de usuario, mostrar datos en tiempo real o realizar efectos visuales, ideal para proyectos interactivos y de visualización.
• Automatización y Control: Permite el desarrollo de aplicaciones de automatización sencilla, como sistemas de control para iluminación, seguridad o monitoreo en el hogar o en proyectos industriales a pequeña escala.
