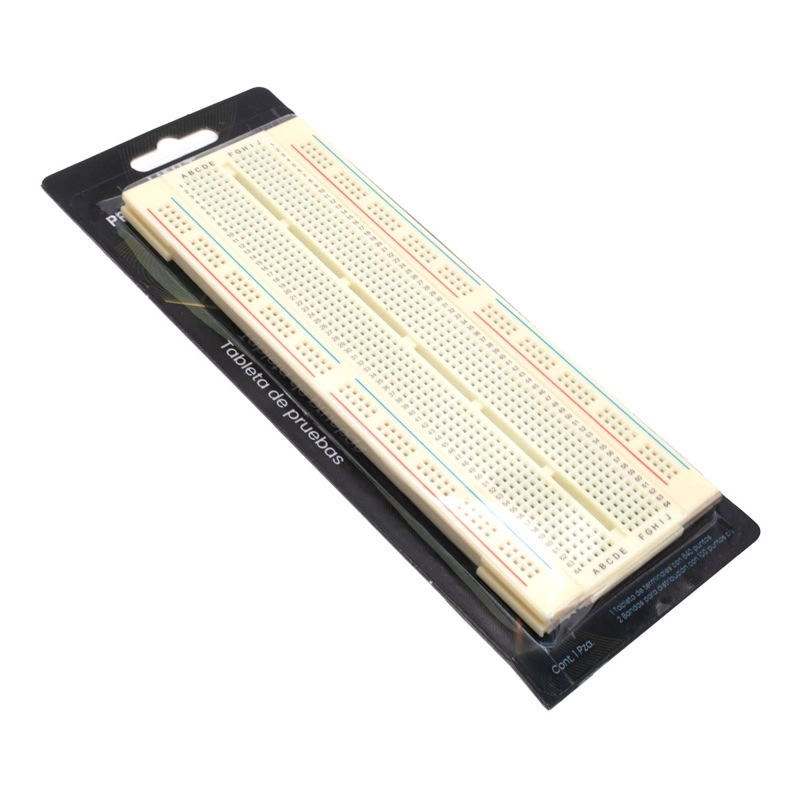

Protoboard Deslizable 840 Puntos UNIT

$ 69.00

1498 disponibles

CANTIDAD	PRECIO
10 piezas	$ 59.84
25 piezas	$ 53.03
35 piezas	$ 47.62

SKU: AR5074 Categorías: EQ. LABORATORIO, EQUIPO DE LABORATORIO, MARCAS, MATERIAL EN GENERAL, PROTOBOARDS, UNIT ELECTRONICS Etiquetas: 2 bandas, 2.54mm, 640 puntos, deslizable, equipo, laboratorio, Protoboard, Pruebas, tarjeta, UNIT Marca: Unit Electronics

INFORMACIÓN

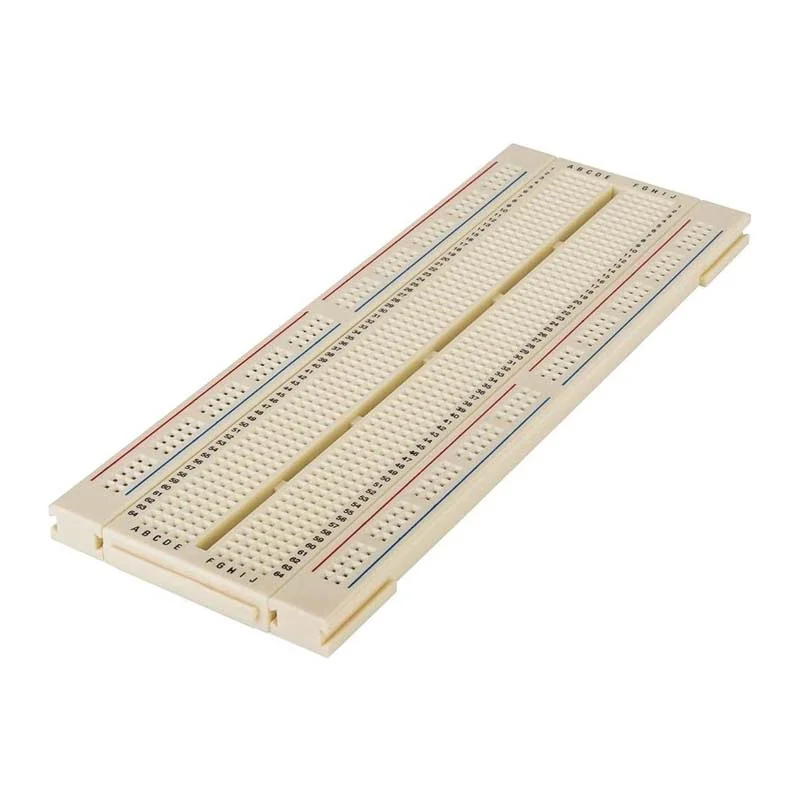

Protoboard Deslizable 840 puntos es una tablilla de pruebas para circuitos electrónicos, cuenta con una tableta central de 640 puntos y 2 bandas para distribución de vías de 100 puntos. Cada sección cuenta con su adhesivo doble, cada por separado.

Protoboard Deslizable 840 puntos UNIT es útil para facilitar conexiones entre elementos electrónicos, realizar prácticas y simulaciones de circuitos electrónicos.

ESPECIFICACIONES Y CARACTERÍSTICAS

Marca: UNIT Electronics
Tipo: Tarjeta de pruebas deslizable
Cinta Autoadherible en la parte posterior por cada canal
Espaciamiento estándar entre pines: 2.54mm
Puntos: 840 puntos

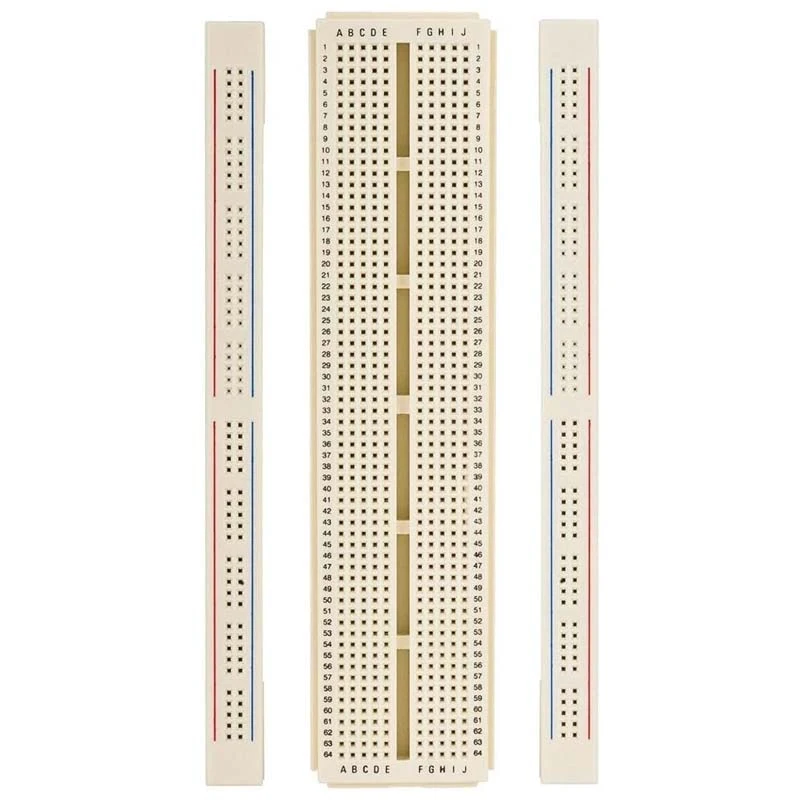

- 640 Tableta central
- 2 tabletas laterales de 100 puntos c/u
Ideal para usar con cables y componentes de con calibre entre 19 a 29 AWG
Dimensiones:175 x 65 x 9 mm
Peso: 107 g

DOCUMENTACIÓN Y RECURSOS

Modelo 3D protoboard

INFORMACIÓN ADICIONAL

¿Qué es un protoboard?

Un protoboard, también conocido como placa de pruebas o breadboard, es una herramienta reutilizable que se utiliza para construir y probar prototipos de circuitos electrónicos sin necesidad de soldar los componentes. Su superficie está formada por una serie de agujeros conectados internamente, donde se pueden insertar y retirar fácilmente cables, resistencias, transistores, LEDs, y otros componentes electrónicos.

¿Cómo usar un Protoboard?

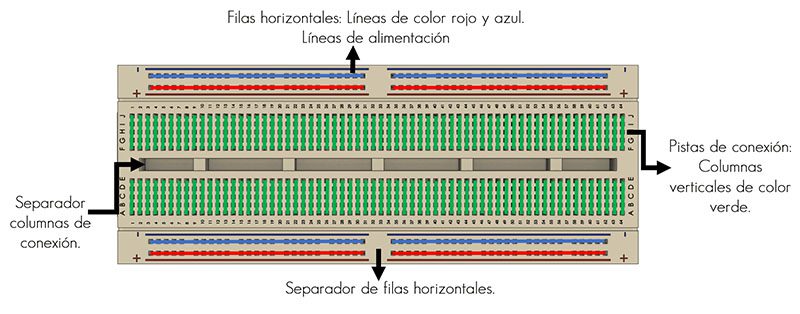

Un protoboard se divide en 3 regiones:

1) Canal central: Es la región localizada en medio del protoboard, se utiliza para colocar de manera adecuada circuitos integrados.

2) Buses: Los buses se localizan en ambos extremos del protoboard, se representan por las líneas rojas (buses positivos o de voltaje) y azules (buses negativos o de tierra) y conducen de acuerdo a estas, no existe conexión física entre ellas. La fuente de poder generalmente se conecta aquí.

3) Pistas de conexión: La pista se localizan en la parte central del protoboard aquí puedes conectar tu circuito considerando que son columnas verticales de manera lineal.

Para que un circuito funcione en un protoboard, solo se debe insertar los componentes electrónicos a utilizar verificando su diagrama de conexión, después conectarlos en los pequeños orificios de contacto y hacer puentes con cables para unir los terminales o llevar alimentación al circuito. Los componentes se pueden conectar y retirar de manera fácil lo que permite cambiar el diseño de conexión de tus circuitos siempre que se requiera.
