Protoboard de 400pts y 830pts Blanco o Transparente

Name: Protoboard de 400pts y 830pts Blanco o Transparente
SKU: 307589
Availability: InStock

Rango de precios: desde $ 16.00 hasta $ 44.00

Puntos y Color:

Limpiar

CANTIDAD	PRECIO

SKU: N/D Categorías: EQUIPO DE LABORATORIO, PROTOBOARDS Etiquetas: 400pts, 830pts, blanco, breadboard, circuitos, conexion, Creación, MB-102, proto, Protoboard, Protoboards, Prototipado, Pruebas, tabla, tabla protoboa, Transparente

Comprados juntos frecuentemente

Precio de todos:

Este producto: Protoboard de 400pts y 830pts Blanco o Transparente Puntos y Color:: 400 Pts Blanco - $ 16.00

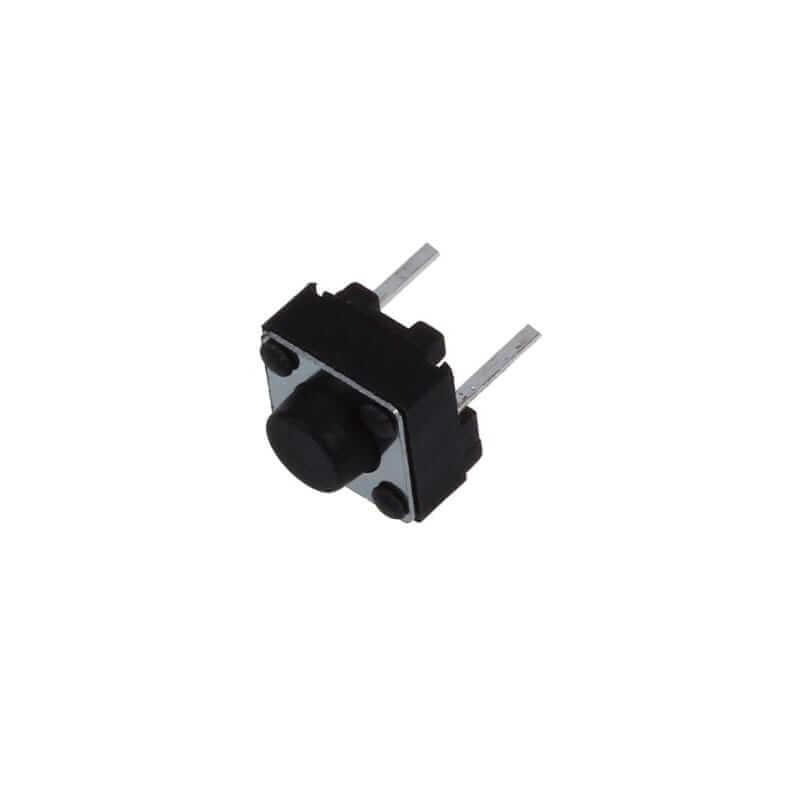

Push Button 2 Pines MicroSwitch - $ 1.00

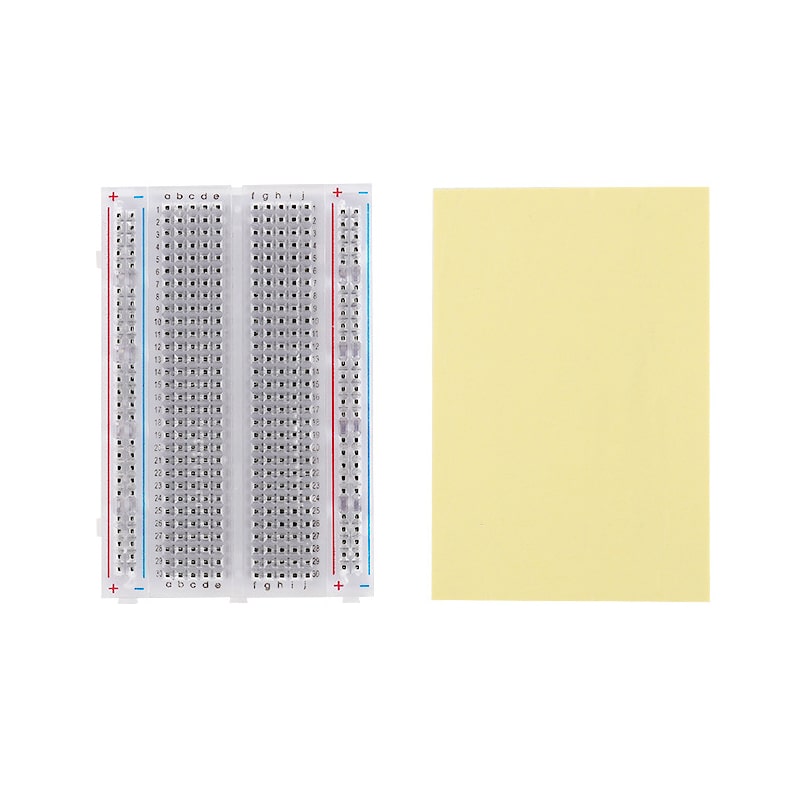

Protoboard de 400pts y 830pts Blanco o Transparente Puntos y Color:: 400 Pts Transparente - $ 21.00

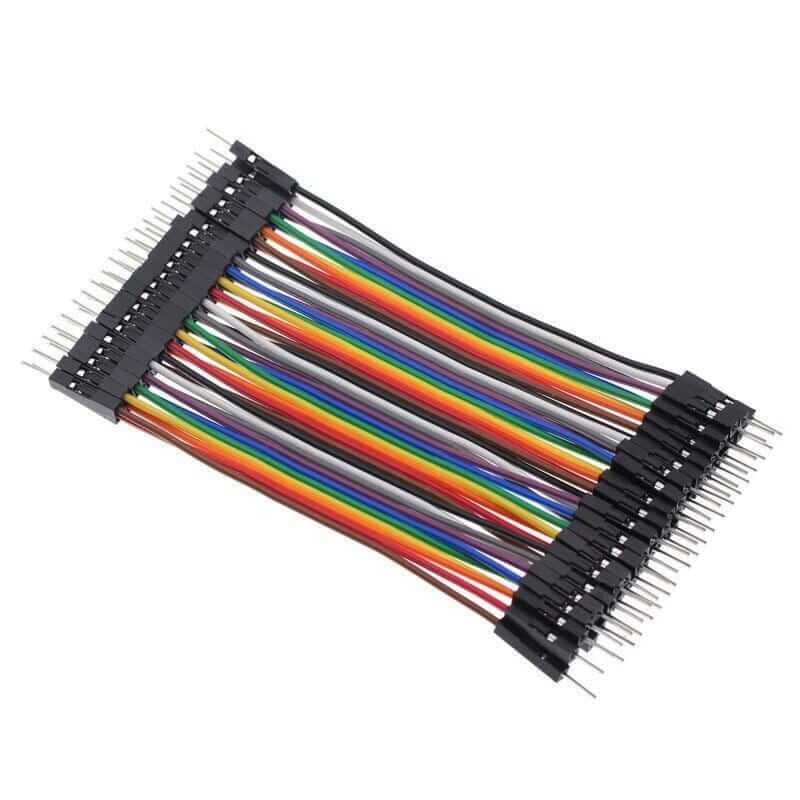

Cables Dupont Cortos 10cm HH MH MM Terminal: Macho-Macho - $ 21.00

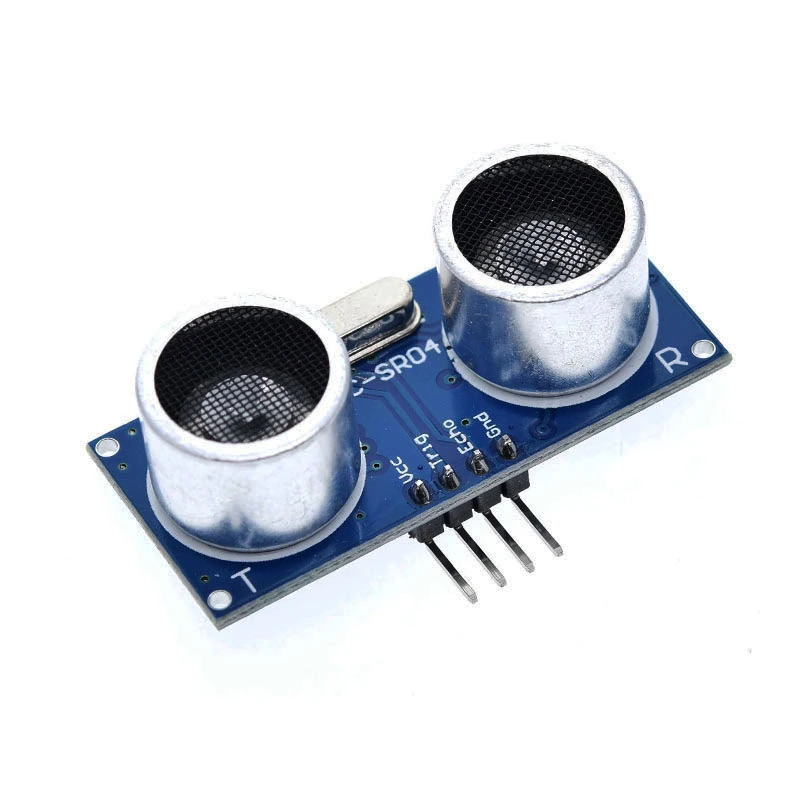

Sensor Ultrasónico HC-SR04 - $ 29.00

INFORMACIÓN

Los protoboards, disponibles en colores blanco y transparente, y con opciones de 400 a 830 puntos, son herramientas fundamentales para el desarrollo y prueba de circuitos electrónicos de forma rápida y sencilla, sin necesidad de soldaduras. Permiten conectar fácilmente componentes como resistencias, LEDs, transistores y otros, lo que facilita la creación, modificación y ajuste de circuitos en proyectos electrónicos.

Estos protoboards se utilizan en proyectos educativos, desarrollo de prototipos y pruebas de circuitos antes de su implementación final. Son ideales para estudiantes, ingenieros y aficionados que buscan experimentar con diferentes configuraciones de componentes o evaluar el funcionamiento de un circuito antes de soldar y ensamblar de forma permanente.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Protoboard
Color: Blanco o Transparente
Puntos: 400pts o 830pts
Material: Plástico ABS
Cinta Autoadherible en la parte posterior
Espaciamiento estándar entre pines: 2.54mm
Agujeros compatibles:
- Cables de calibre 20-29 AWG
- Terminales de componentes con diámetro de 0.3mm a 0.8mm
Vida útil de más 10.000 inserciones
Voltaje de trabajo recomendado: 0–5V (compatible hasta 12V en aplicaciones básicas)
Corriente máxima por contacto: ~1A (recomendado ≤ 500 mA para mayor durabilidad)
Compatible con fuentes para protoboard
- B102
- MB-102

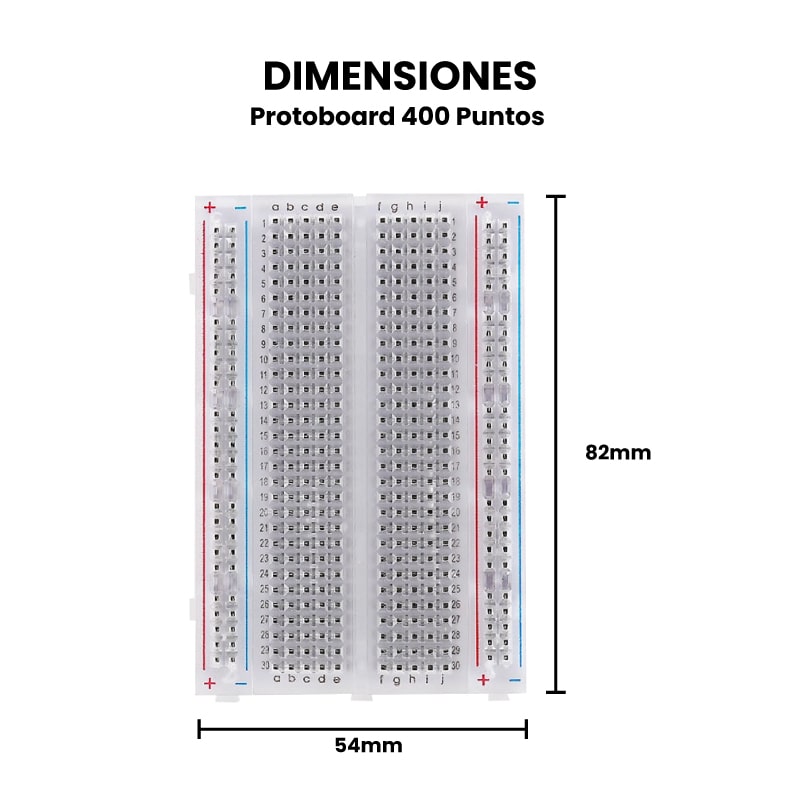

Dimensiones:
- 400pts: 54mm x 82mm
- 830pts: 54mm x 165mm
Peso:
- 400pts: 44g
- 830pts: 69.5g

TUTORIALES

UNIT Electronics: Como hacer sonar un Buzzer Activo mediante un Push botón usando el protoboard

DOCUMENTACIÓN Y RECURSOS

Modelos 3D

400 Puntos
830 Puntos

Dimensiones

INFORMACIÓN ADICIONAL

Para utilizar una protoboard, primero debes tener un diseño de circuito en mente. Luego, sigue los siguientes pasos:

Coloca los componentes electrónicos en la protoboard. Asegúrate de que estén orientados correctamente y que queden suficientemente espaciados para poder trabajar cómodamente.
Conecta los componentes utilizando cables o clavijas. Los orificios o pistas de la protoboard se utilizan para conectar los componentes. Asegúrate de que todas las conexiones sean seguras y de que no haya cables sueltos.
Verifica el circuito. Una vez que hayas terminado de conectar todos los componentes, verifica que el circuito esté conectado correctamente y que no haya errores. Puedes utilizar un multímetro para medir los niveles de voltaje y corriente en diferentes puntos del circuito para asegurarte de que todo esté funcionando correctamente.
Realiza pruebas y ajustes. Una vez que el circuito esté funcionando correctamente, puedes realizar pruebas y ajustes para mejorar su rendimiento. Si necesitas modificar el diseño del circuito, puedes hacerlo fácilmente en la protoboard sin tener que soldar o desoldar componentes.

Es importante tener cuidado al trabajar con una protoboard, ya que los componentes están conectados temporalmente y pueden desconectarse fácilmente. También es importante tener en cuenta que la protoboard no está diseñada para soportar altas corrientes o voltajes, por lo que debes asegurarte de que no se excedan estos límites para evitar dañar los componentes o la protoboard.

¿Qué es un protoboard?

Un protoboard, también conocido como placa de pruebas o breadboard, es una herramienta reutilizable que se utiliza para construir y probar prototipos de circuitos electrónicos sin necesidad de soldar los componentes. Su superficie está formada por una serie de agujeros conectados internamente, donde se pueden insertar y retirar fácilmente cables, resistencias, transistores, LEDs, y otros componentes electrónicos.

¿Para qué sirve un protoboard?

Un protoboard sirve para desarrollar y probar circuitos electrónicos de manera rápida y sencilla sin necesidad de soldar los componentes. Su principal función es facilitar la creación de prototipos o el ensayo de circuitos, permitiendo que los componentes se conecten temporalmente. Esto permite realizar cambios y ajustes en el diseño de un circuito sin comprometer su integridad ni dañar los componentes.

Los protoboards son útiles en diferentes etapas del desarrollo electrónico, como:

Pruebas y experimentación: Permiten a los ingenieros y aficionados probar el funcionamiento de un circuito antes de crear una versión final.
Educación: Son ampliamente utilizados en laboratorios y clases de electrónica para enseñar conceptos básicos de circuitos.
Prototipos: Sirven para montar circuitos temporales durante la etapa de diseño y desarrollo de productos o proyectos.
Iteración rápida: Al no requerir soldadura, permiten modificar el diseño de un circuito de manera rápida y sin esfuerzo.

Aplicaciones

El protoboard tiene una amplia variedad de aplicaciones en el ámbito de la electrónica, desde la educación hasta el desarrollo profesional. Algunas de sus principales aplicaciones incluyen:

Desarrollo de prototipos electrónicos: Ideal para crear y probar circuitos antes de su versión definitiva. Los ingenieros utilizan protoboards para experimentar con diferentes configuraciones de componentes sin necesidad de soldar, permitiendo realizar cambios de manera rápida.
Proyectos educativos: Son herramientas esenciales en el aprendizaje de electrónica, facilitando a los estudiantes el montaje y prueba de circuitos sencillos, como divisores de voltaje, temporizadores o amplificadores. Esto ayuda a comprender mejor el funcionamiento de los componentes electrónicos.
Diseño de circuitos temporales: Se utilizan para crear circuitos que solo necesitan funcionar temporalmente, como en pruebas o demostraciones en ferias de ciencia o presentaciones.
Desarrollo de dispositivos IoT y Arduino: Se emplean para construir circuitos que conectan microcontroladores como Arduino, Raspberry Pi u otras placas de desarrollo con sensores, actuadores y módulos adicionales durante las etapas iniciales de diseño.
Investigación y desarrollo: Los ingenieros y científicos usan protoboards para crear circuitos experimentales y realizar pruebas en sus investigaciones, permitiendo ajustar parámetros fácilmente.
Simulación de circuitos lógicos y digitales: Se utilizan para probar configuraciones de circuitos lógicos antes de ser implementados en PCB (placas de circuito impreso), especialmente en proyectos de robótica, control o comunicaciones.
Proyectos de bricolaje (DIY): Aficionados a la electrónica los utilizan para diseñar dispositivos como alarmas, sistemas de iluminación o automatización del hogar.
