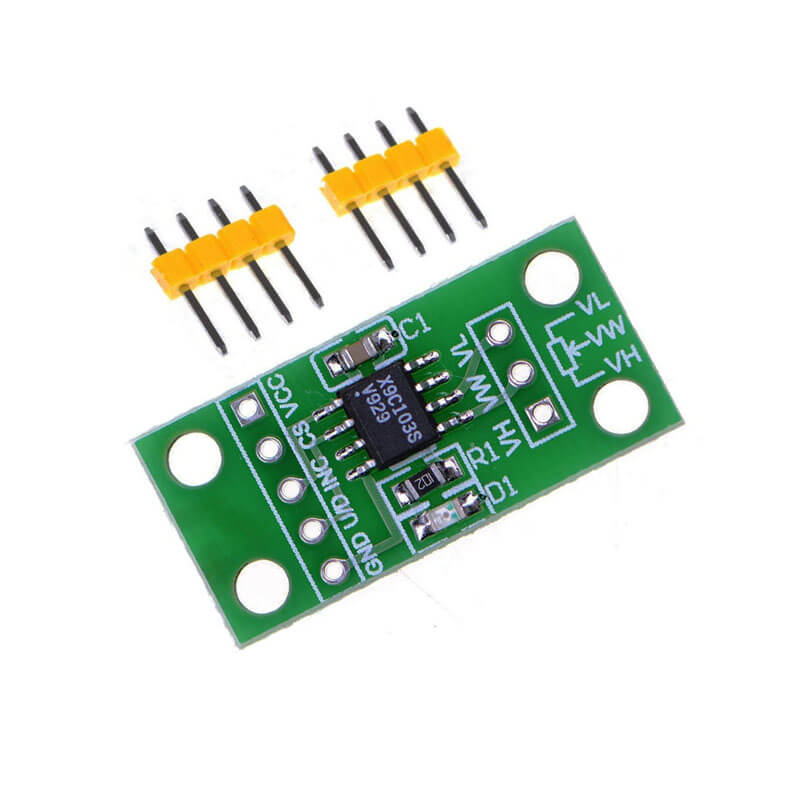

Potenciometro digital X9C103S
$ 61.00
67 disponibles
| CANTIDAD | PRECIO |
|---|---|
| 10 piezas | $ 54.20 |
| 25 piezas | $ 49.39 |
| 35 piezas | $ 45.37 |
INFORMACIÓN

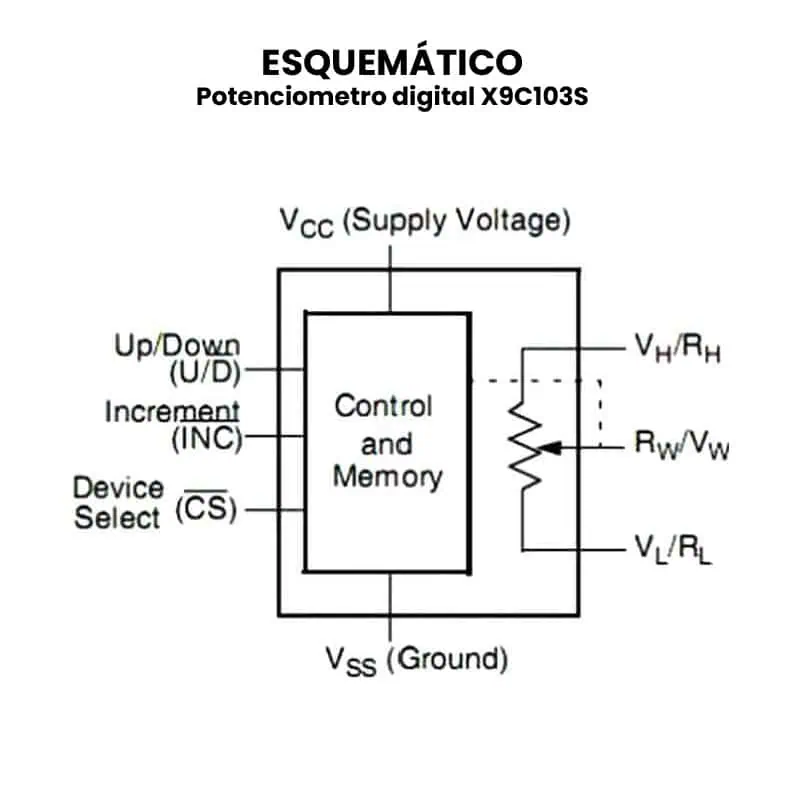

El potenciómetro digital X9C103S es un componente electrónico que simula el comportamiento de un potenciómetro mecánico, pero con control digital. Internamente, cuenta con una matriz de resistencias y un conmutador que selecciona uno de sus 100 pasos posibles (de ahí el “103”, que indica una resistencia total de 10 kΩ). El valor resistivo se ajusta mediante señales digitales enviadas a sus pines de control: INC (incremento), U/D (subida/bajada), y CS (chip select). Al recibir los pulsos adecuados, el X9C103S cambia la resistencia entre sus terminales RH, RL y RW, lo que permite ajustar electrónicamente la ganancia, el volumen, la iluminación o cualquier otra aplicación que normalmente usaría un potenciómetro analógico, sin necesidad de intervención manual.
El potenciómetro digital X9C103S se utiliza en aplicaciones donde se requiere controlar resistencias de forma electrónica sin intervención mecánica, como en el ajuste de brillo de pantallas, control de volumen de audio, calibración de sensores, modificación de ganancias en amplificadores y control de velocidad en motores. Su capacidad de realizar 100 pasos de ajuste lo hace ideal para sistemas que necesitan una variación precisa de resistencia. Es compatible con una amplia gama de tarjetas de desarrollo como Arduino UNO, Nano, Mega, ESP32, ESP8266, STM32 y Raspberry Pi, ya que se puede controlar fácilmente mediante pines digitales. Gracias a su tamaño compacto y bajo consumo, se integra bien en sistemas embebidos y dispositivos portátiles donde el control automático de parámetros resistivos es esencial.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Dispositivo base: X9C103S.
- Voltaje de entrada: 3 a 5 VDC.
- Valor Resistivo: 10 KΩ.
- Potencia: 15 mW.
- Corriente:
- De entrada: 3 mA.
- En reposo: 750 μA.

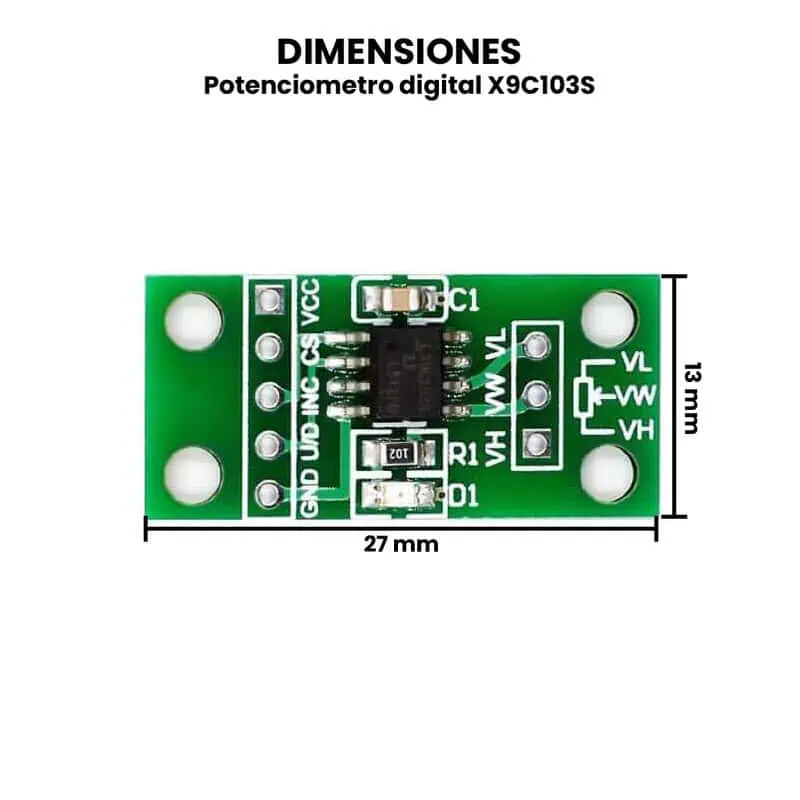

- Dimensiones: 27 mm x 13 mm x 5 mm.
- Peso: 2 g.
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
¿Cómo funciona el Potenciómetro Digital?
Para poder tener control en nuestro potenciómetro digital es preciso entender como funciona los pines INC, U/D y CS, los cuales nos van a dar el valor para la salida en Vw (WIPER).Con CS en BAJO(LOW) nos ayuda para activar el dispositivo y habilitando a U/D que indica si queremos subir o bajar un paso (ALTO sube, BAJO baja) finalmente el pin INC , este ejecuta el paso al ponerse en estado BAJO.

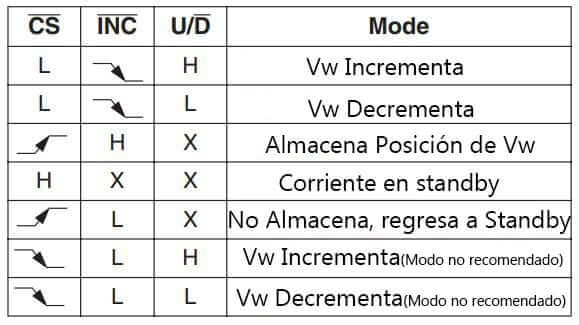

La transición de ALTO a BAJO en INC puede incrementar o decrementar (dependiendo del estado de U/D) un contador de 7 bit. La salida de este contador es para seleccionar uno de cien posiciones a lo largo de la matriz resistiva. A continuación los modos de selección dependiendo la activación de los pines antes mencionados:

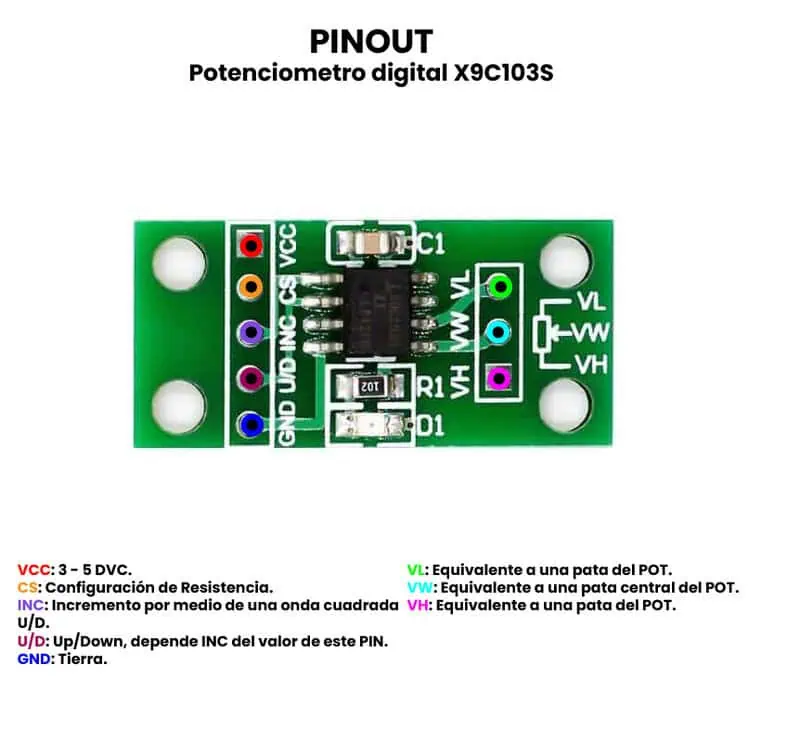

Los pines VH, VW y VL corresponden a los 3 pines de un potenciómetro normal; VH y VL serían los pines de los extremos y VW sería el pin de en medio, estas entradas permiten voltajes desde -5 V hasta 5 V.
ENLACES EXTERNOS
| Peso | 0.002 kg |
|---|---|
| Dimensiones | 0.01 × 0.01 × 0.01 cm |
