INFORMACIÓN

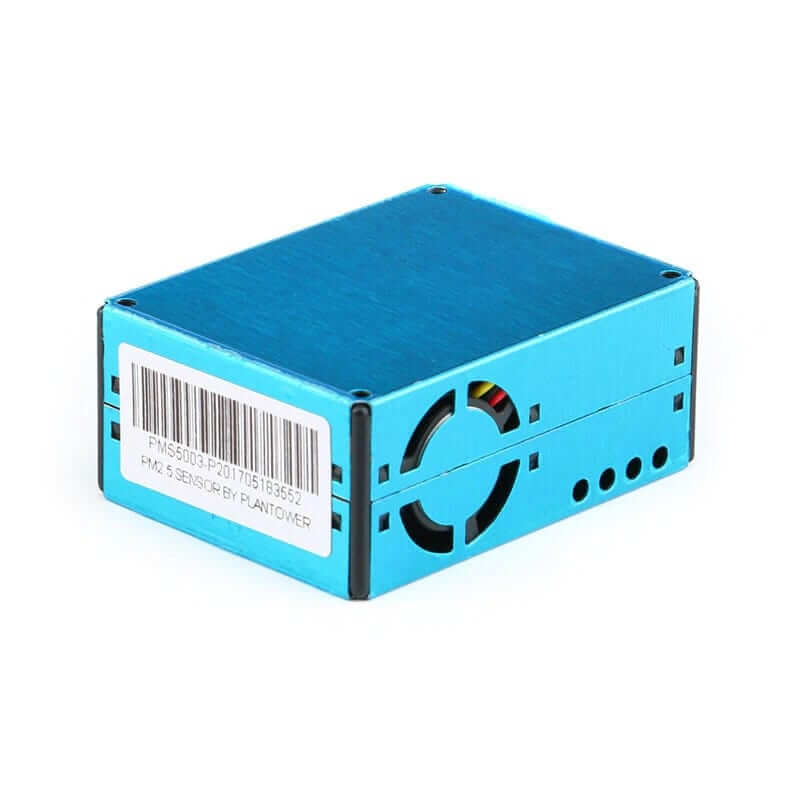

El PMS5003 es un sensor láser digital de alta precisión diseñado para medir la concentración de partículas suspendidas en el aire, específicamente PM1.0, PM2.5 y PM10, que son partículas de diferentes tamaños perjudiciales para la salud humana. Funciona mediante un sistema de dispersión láser, en el que una fuente láser ilumina las partículas del aire aspirado por un ventilador interno, y un fotodetector capta la luz dispersada para calcular la cantidad y el tamaño de las partículas presentes. El PMS5003 proporciona datos confiables en tiempo real a través de una interfaz serial UART, enviando la información en forma de tramas digitales fácilmente interpretables por microcontroladores.
Sus principales usos se encuentran en sistemas de monitoreo ambiental, estaciones meteorológicas, purificadores de aire inteligentes, dispositivos portátiles de análisis del aire, proyectos de domótica y soluciones de ciudades inteligentes, donde se necesita evaluar la calidad del aire en tiempo real para proteger la salud humana. Gracias a su salida digital vía UART y a su diseño compacto y de bajo consumo, el PMS5003 es totalmente compatible con tarjetas de desarrollo como Arduino, ESP32, ESP8266, STM32 y Raspberry Pi, lo que facilita su integración en sistemas embebidos tanto en entornos educativos como en aplicaciones profesionales de análisis de aire interior y exterior.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Voltaje de Alimentación: 4.5 V a 5.5 V.
- Corrientes:
- Activa: ≤100 mA.
- Standby: ≤200 μA.
- Resolución: 1 μ g/m³.
- Volumen estándar: 0.1L.
- Rangos:
- De medición: 0.3~1.0；1.0~2.5；2.5~10 μm.
- Efectivo: 0~500 μ g/m³.
- Máximo: * ≥1000 μ g/m³.
- De humedad: 0~99%.
- Temperatura de almacenamiento: -40~+80 ℃.
- Máximo error de consistencia:
- ±10% a 100 ~ 500μg/m³.
- ±10μg/m³ a 0 ~ 100μg/m³.

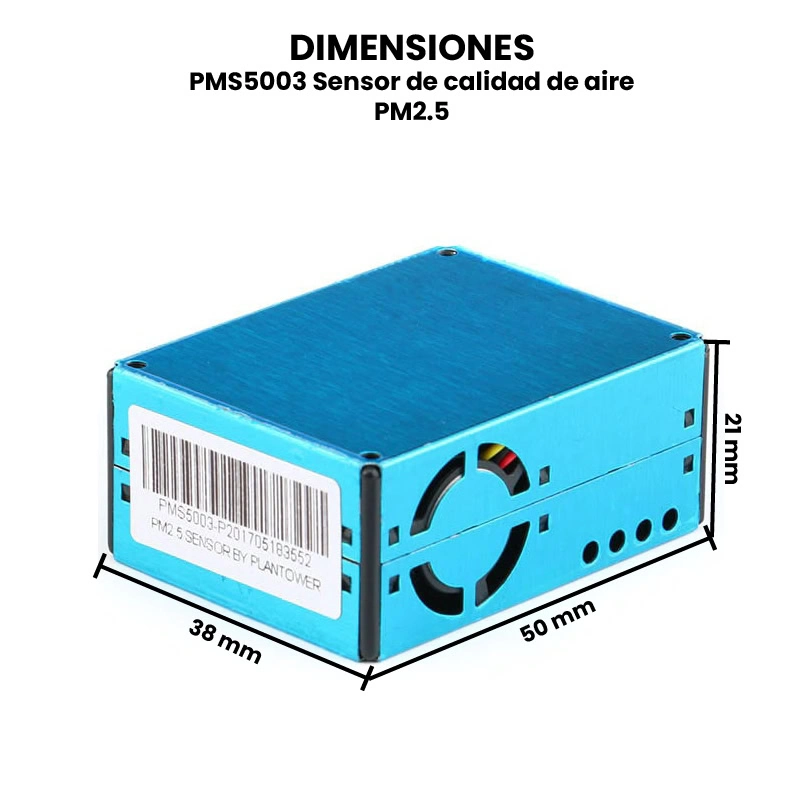

- Dimensiones: 50 mm x 38 mm x 21 mm.
- Peso: 41 g.
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
Recomendaciones de uso.
Para realizar la interfaz con otro dispositivo se requiere un puerto serie (UART). Esto quiere decir que podremos utilizarlo con microcontroladores como el Arduino UNO o una PC a través de un adaptador USB a serial. Dentro de las mediciones realizadas y reportadas a través del UART encontramos:
- Concentración de partículas: PM1.0, PM2.5 y PM10 en unidades estándar y ambientales.
- Cantidad de partículas por unidad de volumen 0.1 L categorizadas: 0.3 um, 0.5 um, 1.0 um, 2.5 um, 5.0 y 10 um.
Conexión básica del sensor PMS5003 con tarjetas de desarrollo compatibles con Arduino IDE.
A continuación te mostramos un ejemplo de la conexión y el código para el sensor PMS5003 con una tarjeta de desarrollo que nos permite observar las lecturas del mismo en el puerto serial.
Componentes adicionales necesarios.

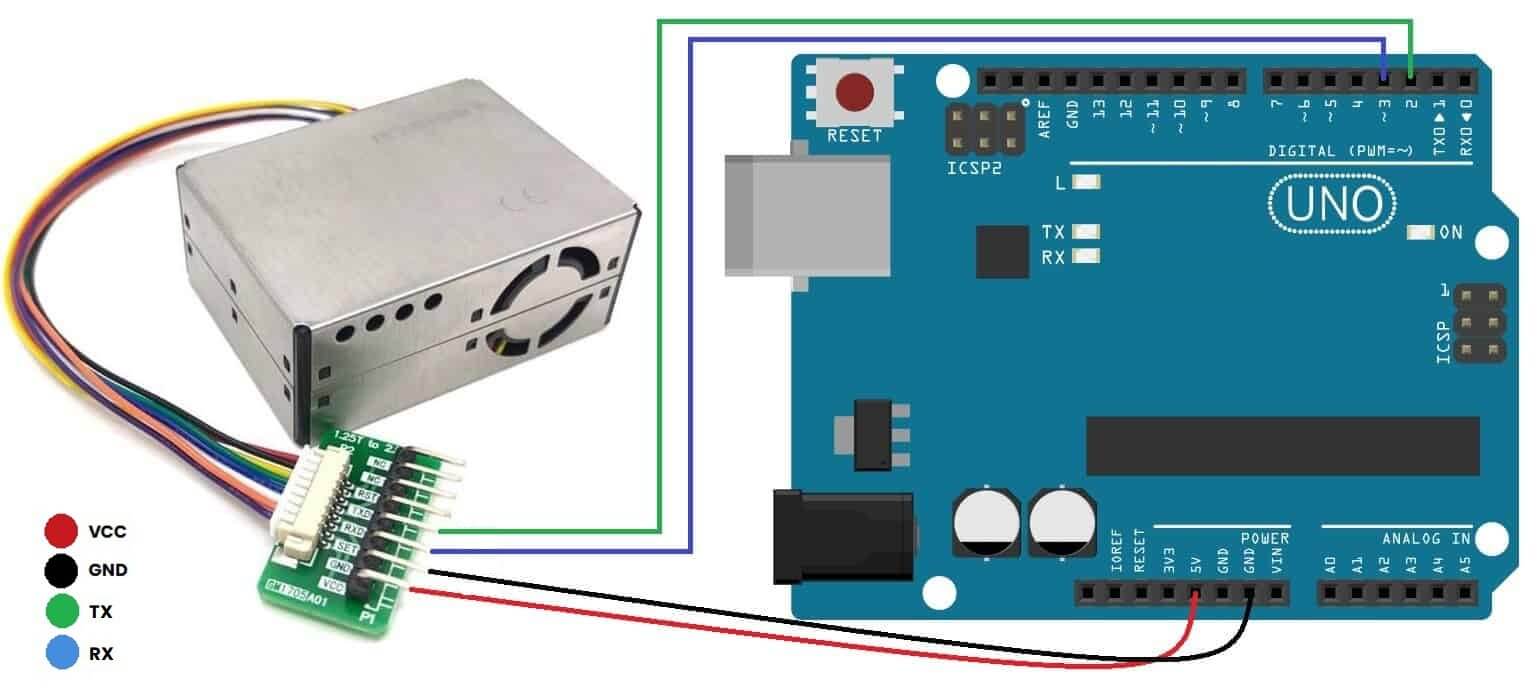

Paso 1: Realiza las conexiones.

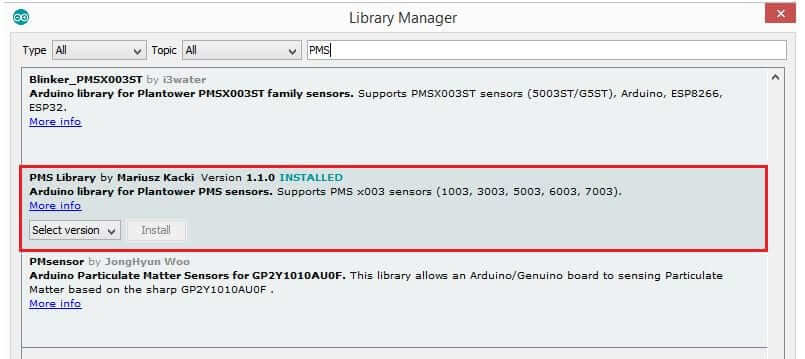

Paso 2: Instalación de la librería.
Se requiere descargar dentro del IDE de Arduino la librería PMS Library y posteriormente cargar el código de funcionamiento.
Paso 3: Código de funcionamiento.
#include "PMS.h" //Biblioteca para los sensores PMS #include "SoftwareSerial.h" SoftwareSerial Serial1(2, 3); // corresponde a RX, TX //es decir, RX del sensor se conecta al pin 3 y el TX del sensor al pin 2 PMS pms(Serial1); PMS::DATA data; void setup() { Serial.begin(9600); Serial1.begin(9600); Serial.println("Warming up"); delay(4000); } void loop() { if (pms.read(data)) { Serial.println("Dust Concentration"); Serial.println("PM1.0 :" + String(data.PM_AE_UG_1_0) + "(ug/m3)"); Serial.println("PM2.5 :" + String(data.PM_AE_UG_2_5) + "(ug/m3)"); Serial.println("PM10 :" + String(data.PM_AE_UG_10_0) + "(ug/m3)"); delay(1000); } }
ENLACES EXTERNOS
| Peso | 0.041 kg |
|---|---|
| Dimensiones | 5 × 2.1 × 3.8 cm |
