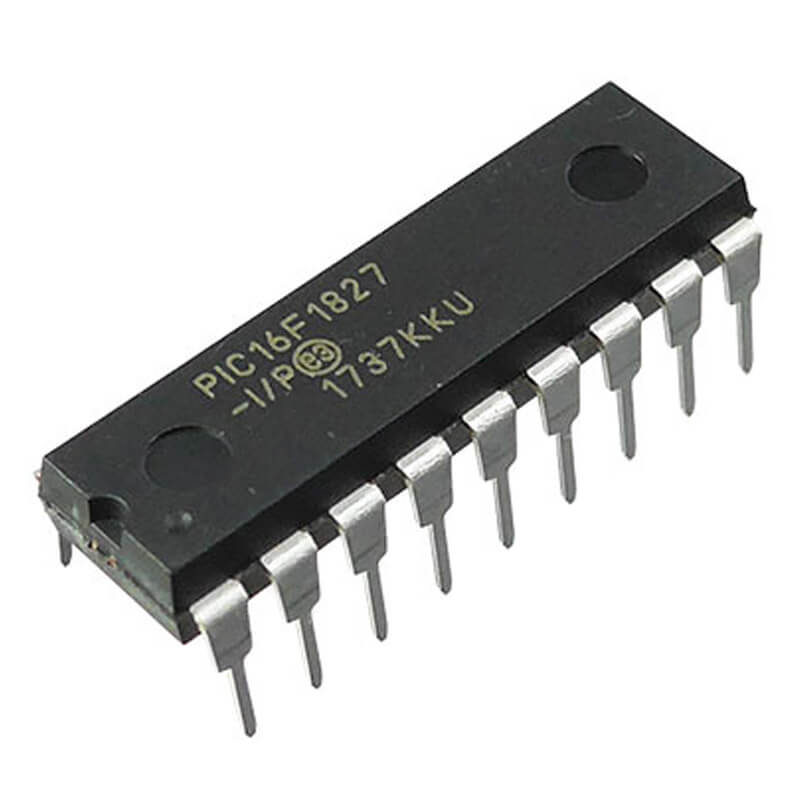

PIC16F1827-I/P Microcontrolador 8bits DIP-18

INFORMACIÓN

El PIC16F1827-I/P es un microcontrolador de 8 bits con 18 pines, ideal para proyectos más avanzados que requieren múltiples funciones en un espacio reducido. Tiene 4 KB de memoria para el programa, RAM de 384 bytes, y EEPROM de 256 bytes para guardar datos. Incluye módulos PWM, comunicación serial (USART, SPI, I²C) y un ADC de 10 bits con varios canales, lo que lo hace perfecto para controlar motores, leer sensores o comunicarse con otros dispositivos. Funciona desde 1.8V hasta 5.5V, con un oscilador interno de hasta 32 MHz, y es una excelente opción para automatización, electrónica portátil y proyectos complejos en poco espacio.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: MCU
• IC: PIC16F1827-I/P
• Encapsulado: DIP-18
• Arquitectura: 8 Bits
• Voltaje de operación: 1.8V – 5.5V
• Memoria:
  • Flash: 4 KB para almacenar el programa
  • RAM: 384 bytes
  • EEPROM: 256 bytes (memoria no volátil)
• Pines de I/O: 16 pines digitales configurables
• Conversor ADC: 12 canales de 10 bits
• PWM: 2 módulos CCP (PWM de 10 bits)
• Comparadores: 2 comparadores analógicos
• Temporizadores: 4 (Timer0, Timer1, Timer2 y Timer4)
• Módulos de comunicación: USART, SPI, I²C
• Oscilador interno: Hasta 32 MHz (con PLL)
• Modo de bajo consumo: Tecnología XLP (eXtreme Low Power), con modos Sleep avanzados)
• Programación: ICSP (In-Circuit Serial Programming)
• Dimensiones: 23 mm x 6.5 mm x 0.45 mm
• Peso: 1.8g

DOCUMENTACIÓN Y RECURSOS

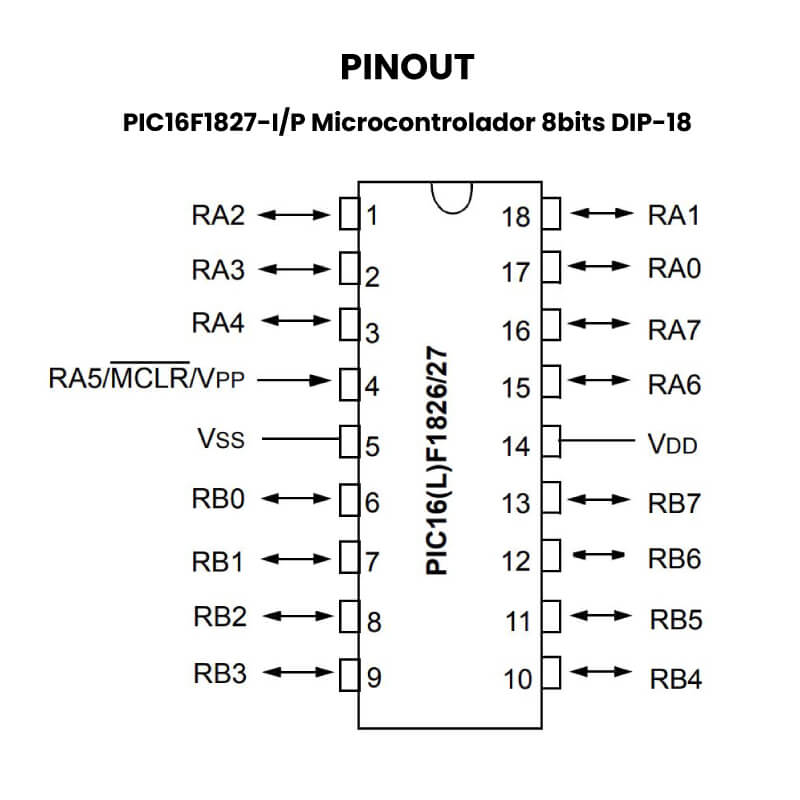

• Pinout

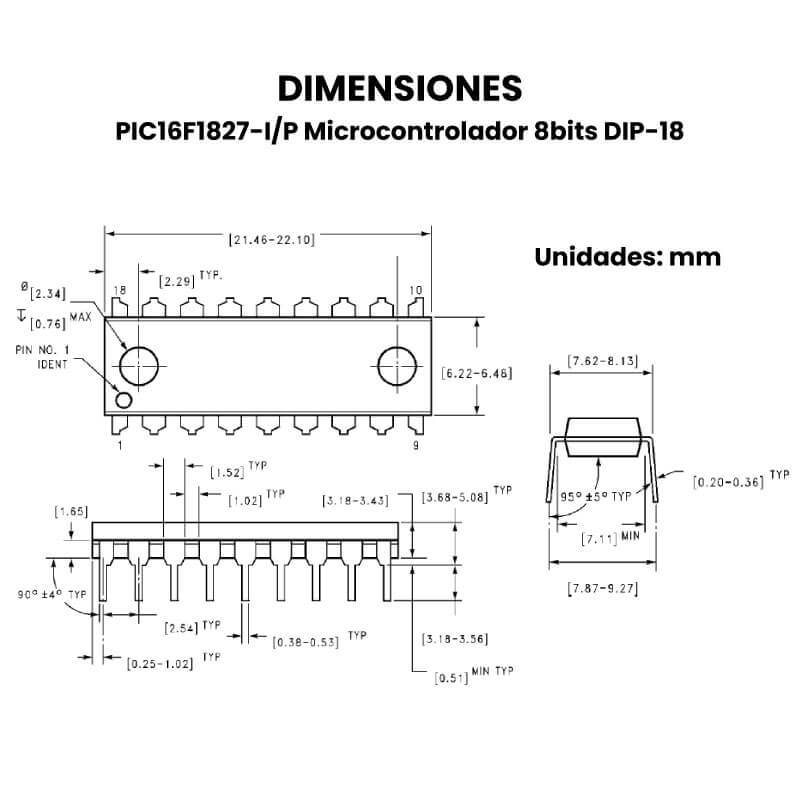

• Dimensiones
• Datasheet
• FootPrint

INFORMACIÓN ADICIONAL

Aplicaciones del PIC16F1827-I/P:

• Control de motores y servos con señales PWM
• Lectura de sensores analógicos en sistemas de monitoreo
• Proyectos con comunicación serial (UART, I²C, SPI)
• Sistemas de adquisición y registro de datos (data logging)
• Electrónica portátil con bajo consumo de energía
• Paneles de control con múltiples botones y salidas
• Proyectos de robótica básica y sistemas embebidos
• Control de iluminación LED con efectos programables
• Sistemas de temporización, conteo y alarmas inteligentes
• Aplicaciones educativas para aprendizaje de microcontroladores avanzados
• Reemplazo de múltiples componentes lógicos en un solo chip
