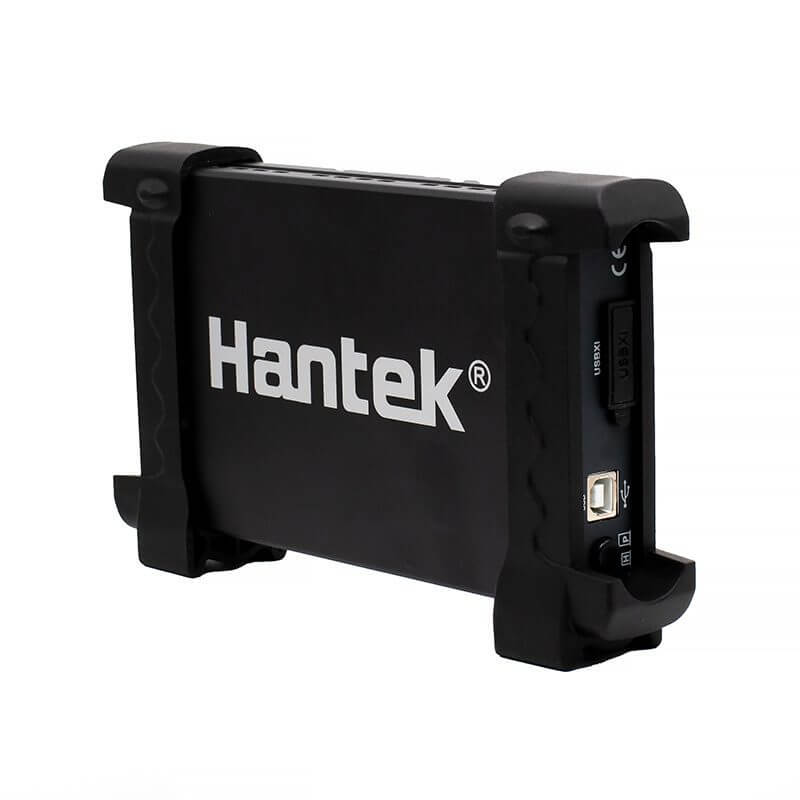

Osciloscopio Hantek 6022BL

INFORMACIÓN

El Osciloscopio Hantek 6022BL es un instrumento de visualización para la representación gráfica de señales eléctricas que tienen variaciones respecto al tiempo. Cuenta con 2 canales analógicos y 16 digitales, con una resolución de 8 bits por canal y un ancho de banda hasta 20MHz, compatible con TTL, LVTTL, CMOS y onda cuadrada de prueba con  salida 1KHz Vp-p 220 uV y frecuencia de muestreo de 250MSa/s.

Ideal si estás buscando equipo de laboratorio para manejo en campo o en tu hogar; ya que puedes conectar el Osciloscopios Hantek 6022BL en tu computadora de escritorio o laptop, además de ser fácil de transportar y resistente. Es útil para realizar las mediciones de onda de   Vp-p, Vmax, Vmin, Vmean, Vrms, Vamp, Vtop, Vbase, Vmid, overshoot positivo-negativo , medio ciclo, ciclo RMS, periodo, frecuencia, ancho de pulso positivo-negativo, tiempo de subida(10%~90%), tiempo de bajada (10%~90%), ciclo de trabajo negativo-positivo.

Compatible con sistemas operativos Windows XP / Vista / Win7 / Win8 y Win10.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

• Marca: Hantek
• Modelo: Hantek 6022BL
• Interfaz: US 2.0
• Alimentación: Vía Puerto USB
• Dimensiones: 20cm x 10cm x 3.5 cm
• Peso: 300 g
• Resolución 8 bits / canal
• Ancho de banda: 20 MHz
• Frecuencia de muestreo: 48MSa/s
• Analizador Lógico: Incluido
• Entrada: Compatible TTL, LVTTL, CMOS
• Relación de atenuación (Puntas de medición): 10X o 1X 80MHz ¡Modelo de puntas (PP80B)¡
• Rango de Atenuación: 10:1 o 1:1
• Resistencia de entrada: 1MΩ / 10MΩ ± 2%
• Capacitancia de entrada:
  • 1X:85pF ~ 120pF
  • 10X:18pF ~ 22.5pF
• Voltaje de entrada: ±5V sin atenuación externa
• Protección de voltaje: 35 Vpico
• Rango de compensación: 10pF ~ 35pF
• Canales:
  • 2 Analógicos
  • 16 Digital
• Operaciones: Suma, Resta, Multiplicación y División, Transformada Rápida de Fourier (FFT): Rectangular, Hanning, Hamming, Ventana Blackman
• Almacenamiento de formas de onda

Incluye:

• Osciloscopio portátil Hantek 6022BL
• Disco de Instalación, manual y driver
• Cable USB 2.00 1m
• 2 Puntas para medición con chancho retráctil modelo PP80B 80MHz 1X & 10X

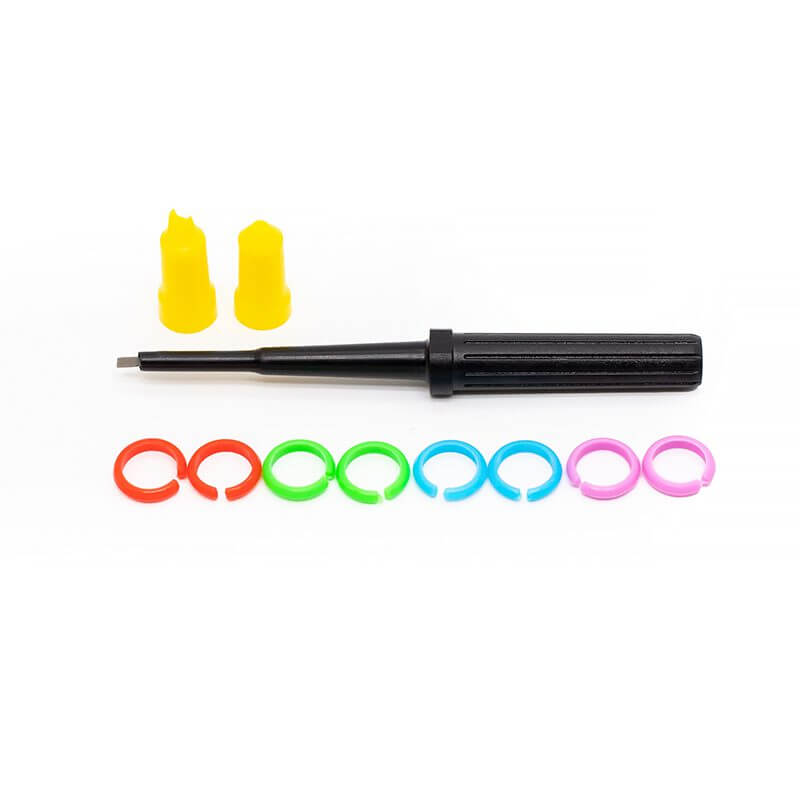

• 2 Herramienta de ajuste
• Anillos marcadores
  • 4 Amarillos, 4 morados, 4 rojos y 4 verdes
• 2 Cables de tierra longitud de 9cm
• Puntas de medición analógica
• 20 Header Hembra-Hembra de 20cm
• 4 Manguitos de localización
• Puntas retráctil
  • 9 Amarillas
  • 9 Azules
  • 2 Negros
• Certificado de Compra

---

DOCUMENTOS Y RECURSOS

• Manual Hantek 6022BL: Información sobre la instalación de drivers(Disco de Driver Incluido)
• Driver HT6022BL
• Software HT6022BL
• Git OpenHantek (Recomendado openhantek_3.4.0_mingw_x64.zip)

---

INFORMACIÓN ADICIONAL

Requerimientos del Equipo

• Memoria: 128M
• Espacio en Disco: 500M libre
• Resolución de pantalla: 800×600
• Sistema Operativo: Windows XP/Vista/Win7/Win8 y  Windows 10

Como usar el Osciloscopio Hantek 6022BL por primera vez

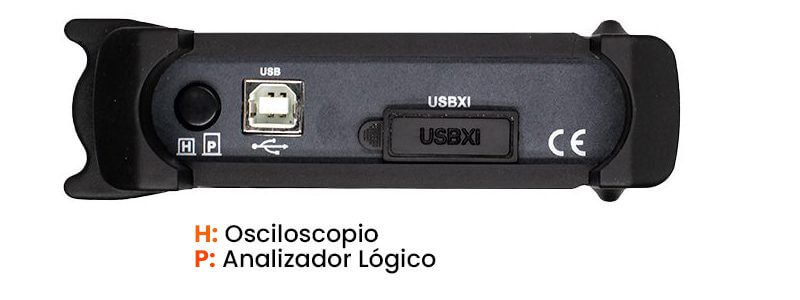

El Osciloscopio cuenta con un botón para poder poner el dispositivo en modo Osciloscopio o Analizador Lógico (H y P respectivamente)

Una vez presionado el botón para usarlo en modo Osciloscopio, realizaremos en orden los siguientes pasos:

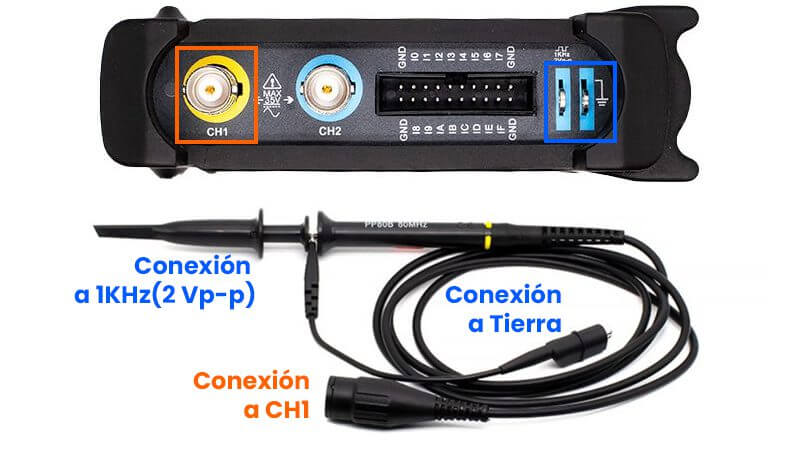

1.Tomar una de las puntas BNC y conectarla entre el canal analógico CH1 y la señal cuadrada de prueba 1KHz (2Vp-p)

2. Conectar el dispositivo vía USB

3.Abriremos el programa para analizar frecuencias

4.Posteriormente , observaremos la señal en la interfaz del programa Hantek6022BE

NOTA: Antes de realizar cualquier medición, no olvides realizar la calibración de las puntas BNC

Calibración de Puntas BNC

Ya que se reviso que la conexión y el reconocimiento del puerto es correcto se revisara que la medición de la señal sea correcta realizando la calibración de Puntas.

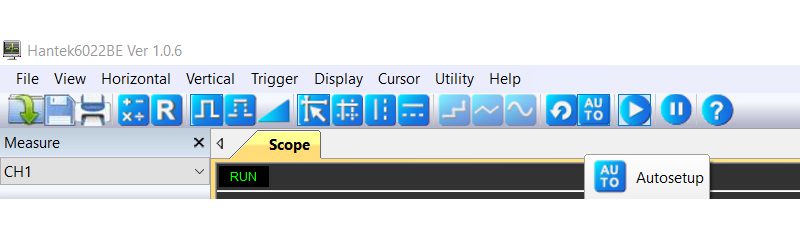

Con la medición previamente realizada de la señal de prueba de 1KHz y visualizando la señal dentro del programa de Hantek6022BE, daremos un click en AUTOSETUP, y visualicemos como se comporta la señal.

Adicional será necesario revisar cual es la atenuación tanto del cable como del programa a la cual esta realizando la medición y colocar ambas en X1

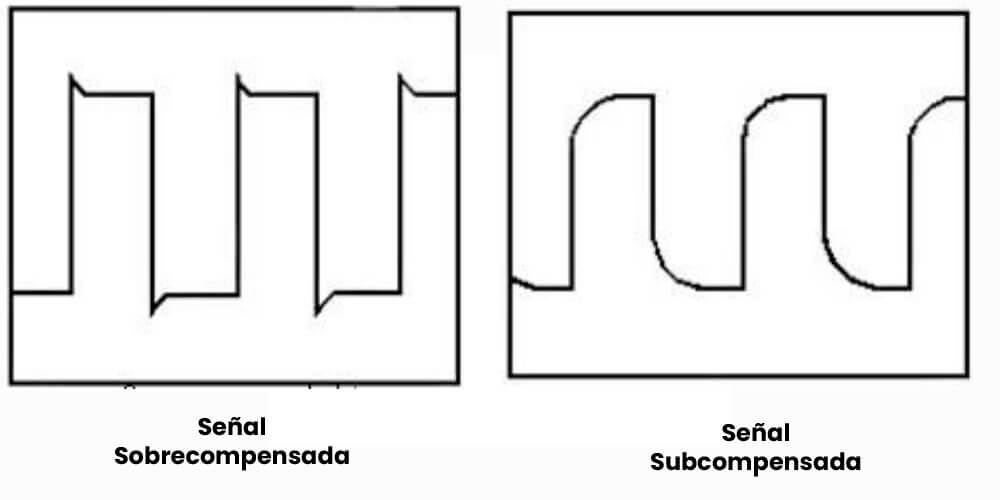

Ahora si, la señal que estamos visualizando tiene alguno de estos dos comportamientos:

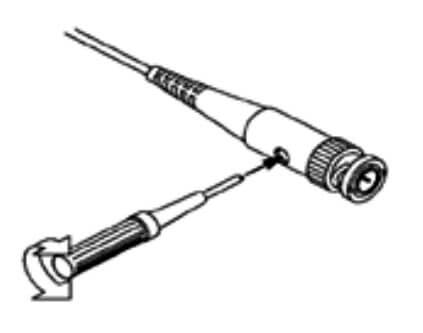

Tendremos que ajustar el cable BNC con un desarmador de la siguiente manera:

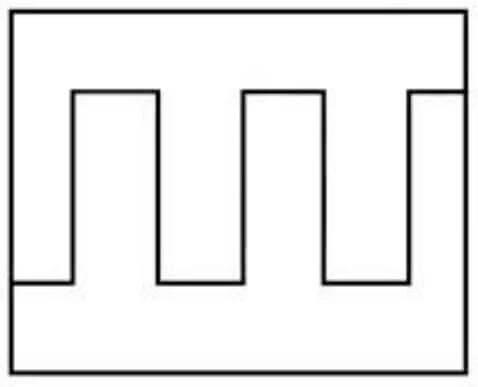

Hasta poder tener una señal totalmente compensada:
