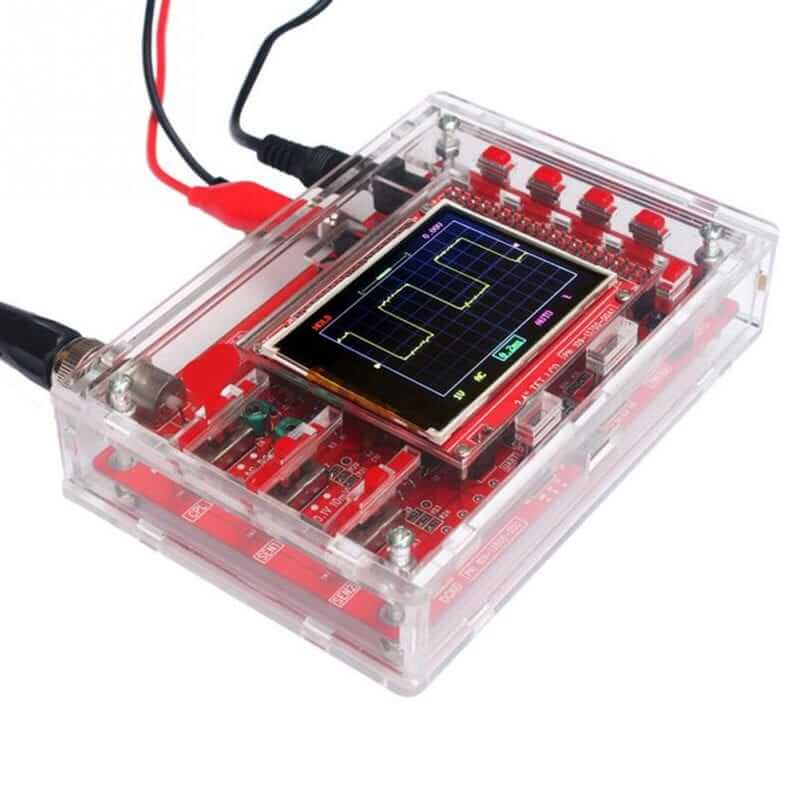

¿Qué es el Osciloscopio DSO138?
EL Osciloscopio DSO138 es un instrumento de medición de señales portátil mostrando: la frecuencia, período, ancho de pulso, la relación de trabajo, MAX./MIN./AVG./Pico-Pico/virtual de valores. Utiliza el procesador ARM Cortex-M3 (STM32F103C8), e incluye una pantalla de pantalla TFT de 2.4″ de color y resolución de 320x240px.
El Osciloscopio cuenta con las siguientes funciones:
- Desplazamiento vertical ajustable y con instrucciones.
- Con modos automáticos, regulares y de un solo disparo, fácil de capturar la forma de onda del momento.
- Disponible en aumento o disparador de borde.
- Curva de disparador anterior Observable (retardo negativo).
- Puede congelar en cualquier pantalla de forma de onda (función de retención).
- Fuente de señal de prueba de onda cuadrada de 1Hz/3,3 V.
- Pantalla digital de parámetro de forma de onda, incluyendo frecuencia, período, ancho de pulso, relación de servicio, máx. /MIN /medio /valores virtuales.
- Función de almacenamiento de forma de onda: no perderá la forma de onda después del apagado.
- Detección de cortocircuito y circuito abierto: puede ayudar al usuario a averiguar el error de soldadura.
- Función de reconocimiento del controlador TFT.

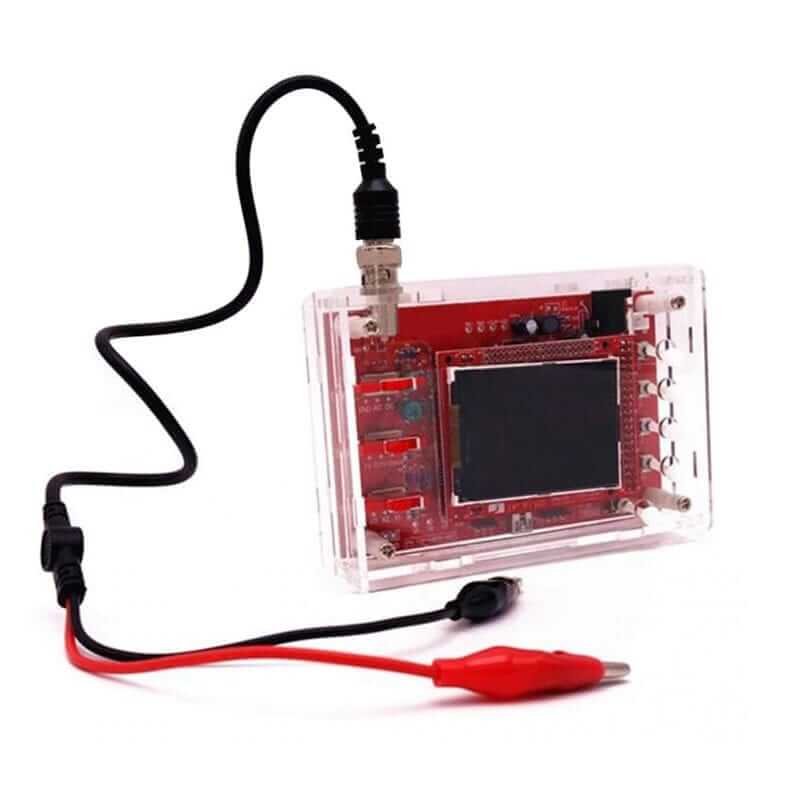

¿Que incluye el Osciloscopio DSO138?

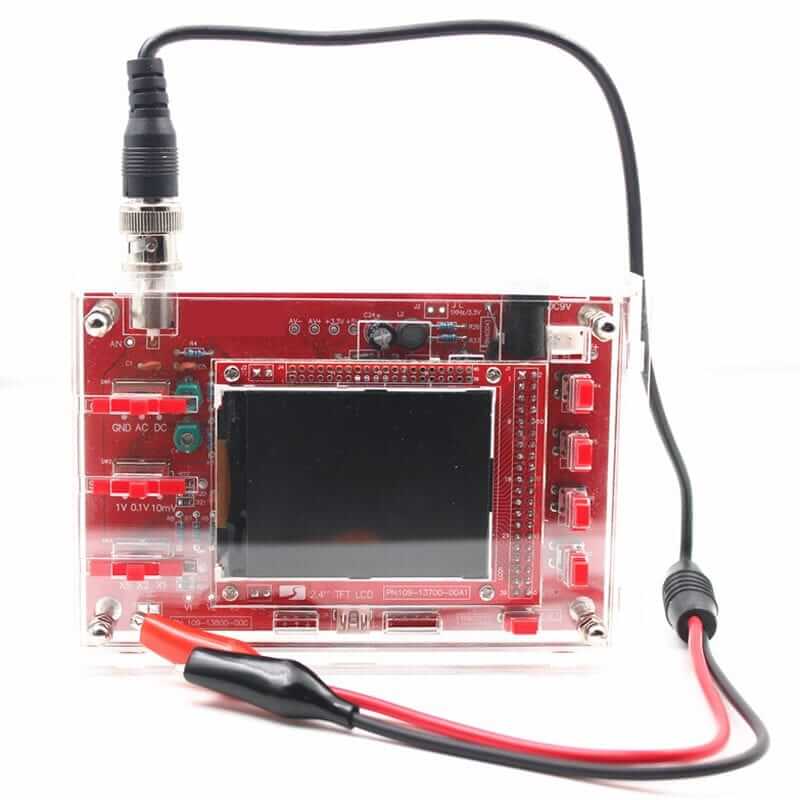

El DSO138 DIY Digital osciloscopio armado, Conector BNC, carcasa de acrílico (sin armar) , tornillos y manual del usuario (Inglés).
ESPECIFICACIONES Y CARACTERÍSTICAS
- Tensión de alimentación DC 9 V
- Frecuencia máxima de muestreo en tiempo Real: 1 Msps
- Numero de Canales: 1
- Precisión: 12Bit
- Profundidad del búfer: 1024 bytes
- Ancho de banda analógico: 0-200 kHz
- Sensibilidad Vertical: 10mV/Div-5 V/Div (Modo progresivo 1-2-5)
- Impedancia de entrada: 1MΩ
- Tensión máxima de entrada: 50Vpp (1: 1 sonda), 400Vpp (10: 1 sonda)
- Modos de acoplamiento: DC/AC/GND
- El rango de Base de tiempo Horizontal: 10μs/Div-50 s/Div (forma progresiva)
- Dimensiones
- PCB: 117 mm x 76 mm
- Pantalla: 52mmx40mm
- Paquete: 180 mm x 125mm x 30 mm
DOCUMENTACIÓN Y RECURSOS
INFORMACION ADICIONAL
Recomendaciones para el uso del Osciloscopio

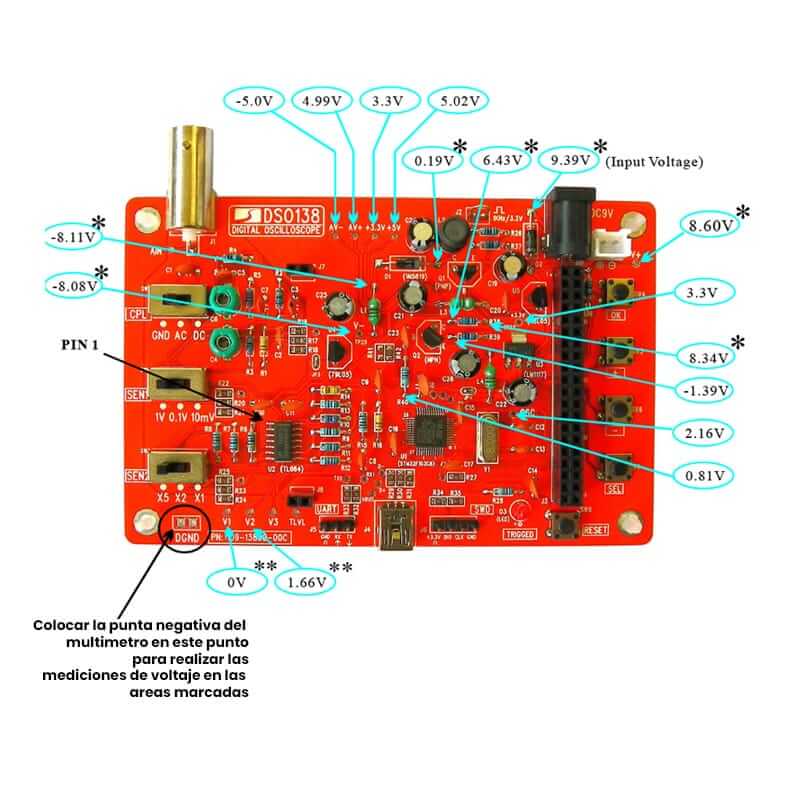

- En caso de tener mediciones incorrectas y/o problemas con su equipo favor de realizar el siguiente test de voltajes :
*:Estos valores son aproximados y tomados con un voltaje de entrada de 9.39V
**:Estas mediciones son cuando la opción de acoplamiento (CPL) es GND
En caso de notar alguna variación considerable , favor de comunicarte con nuestro equipo de soporte.
2. Para guardar la forma de onda: Presione [SEL] y [+] al mismo tiempo.
3. El método de cancelar la forma de onda guardada: presione [SEL] y [-] al mismo tiempo.
4. Método para introducir el modo de prueba: pulse [OK] y presione el botón [REINICIAR]. Si ves el flash LED rápidamente, significa que el puerto PB o PC del ordenador de un solo chip (estos puertos contienen la conexión con la pantalla LCD) tiene un circuito corto, que debe ser encontrado y eliminado. Si ves un LED parpadeando en un período de aproximadamente 4 segundos, puede utilizar un voltímetro para encontrar posibles aberturas en las líneas de conexión relacionadas con el puerto MCU.
| Peso | 0.287 kg |
|---|---|
| Dimensiones | 18 × 12 × 3 cm |
