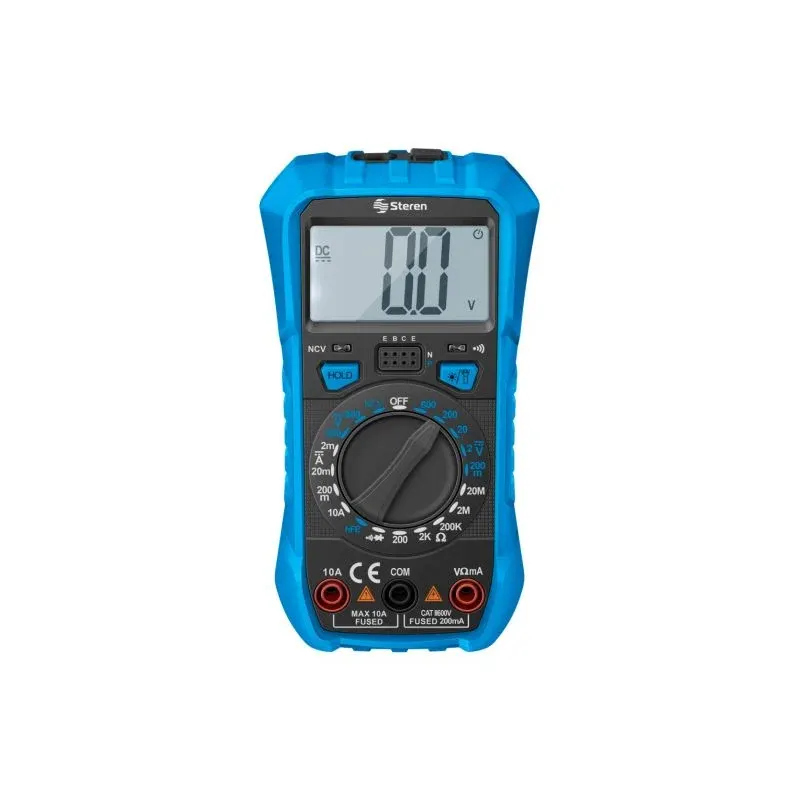

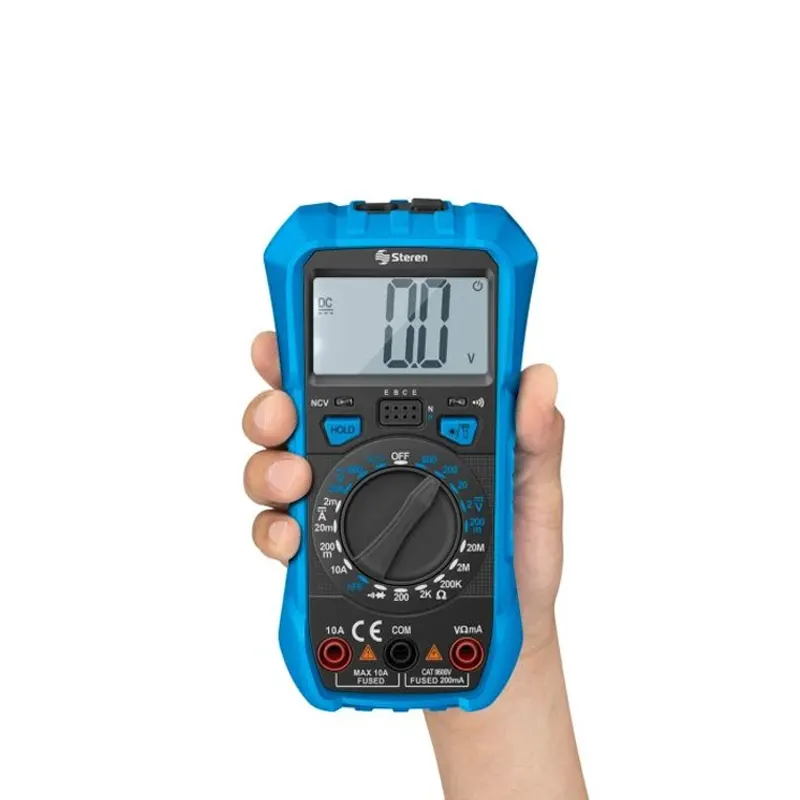

MUL-281 Multímetro Profesional RMS con Detector de Voltaje

INFORMACIÓN

El MUL-281 Multímetro Profesional RMS con Detector de Voltaje es un instrumento que te permitirá realizar mediciones de tensión en CA y CC, corriente en CC, resistencia, continuidad, prueba de diodos, ganancia de transistores BJT y detección de tensión sin contacto (NCV) en una pantalla retroiluminada LCD 3 1/2. Ideal para trabajos de electrónica y reparación

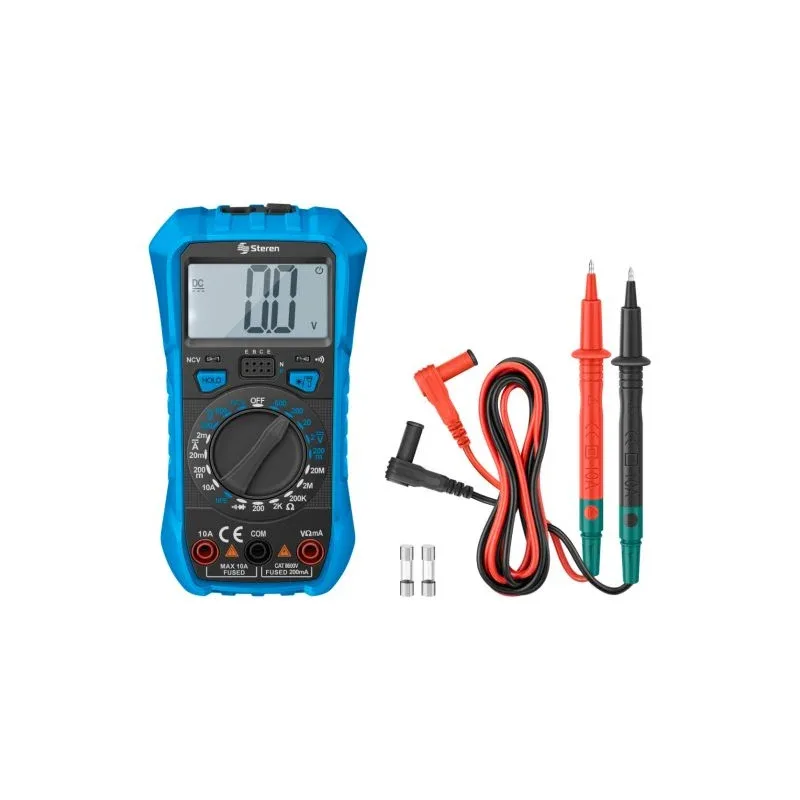

Incluye:

• Multímetro Profesional RMS con Detector de Voltaje x1
• Puntas de prueba x2
• Fusibles x2
• Manual de instrucciones x1

Nota: No incluye baterías. Adquiérelas haciendo clic aqui

ESPECIFICACIONES Y CARACTERÍSTICAS

• Alimentación: 4.5 Vcc (3 x AAA)
• Marca: Steren
• Modelo: MUL-281
• Pantalla: LCD 3 1/2
• NVC: Detección de voltaje sin contacto
• Voltaje en CC: 200 mV – 600 V
• Corriente en CC: 2 mA – 10 A
• Voltaje en CA: 200 V – 600 V
• Resistencia: 200 Ω –20 MΩ
• Transistores: hFe
• Diodos: Hasta 2,4 Vcc
• Continuidad audible
• Función HOLD: Retención de datos
• Iluminación en la pantalla
• Cuenta con linterna LED

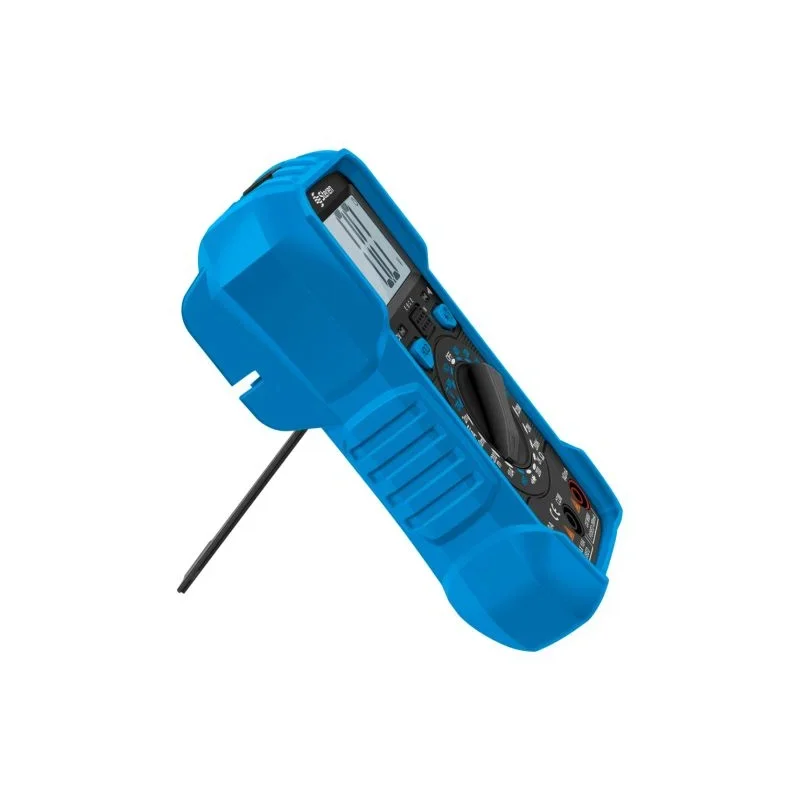

• Soporte incorporado

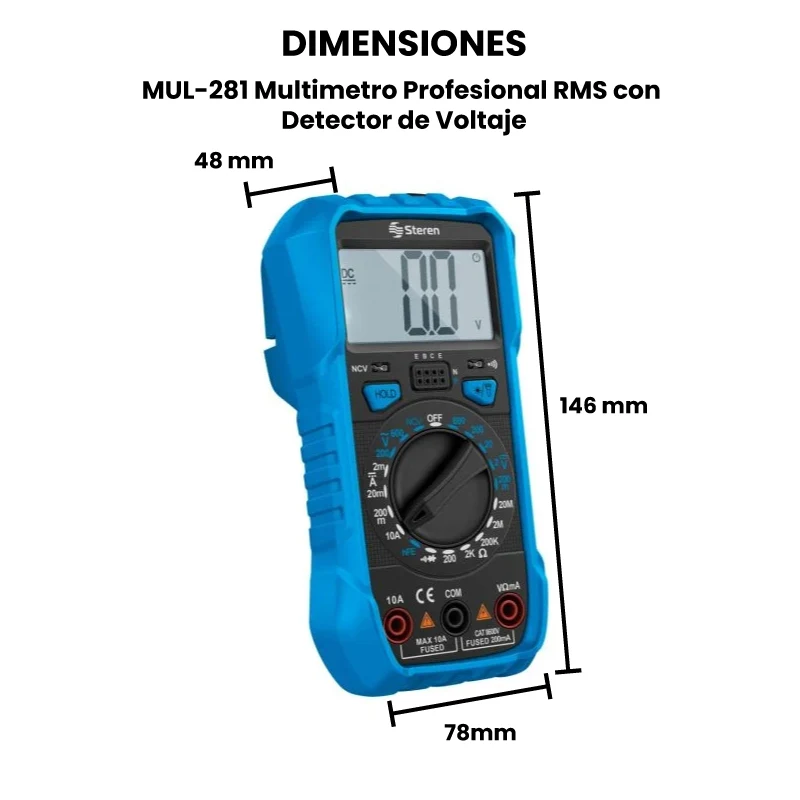

• Dimensiones del multímetro: 48 mm x 146 mm x 78 mm
• Longitud de las puntas: 1.1 m
• Peso: 260 g

DOCUMENTACIÓN Y RECURSOS

• Manual
• Dimensiones

INFORMACIÓN ADICIONAL

Procedimiento para medir tensión

• Primero, asegúrate de que el multímetro esté en buen estado y que las puntas estén correctamente conectadas: la punta negra va en el conector común (COM), y la punta roja va en el conector marcado con una “V” (que muchas veces también sirve para medir resistencia y continuidad).
• Luego, gira la perilla del multímetro hasta la sección de medición de voltaje, que normalmente está representada con una letra “V”. Si vas a medir voltaje de corriente continua (DC), como el de una batería o una fuente de alimentación de baja tensión, selecciona el símbolo V⎓ o VDC. Si vas a medir voltaje de corriente alterna (AC), como el de un enchufe de casa, elige la opción V~ o VAC. Si el multímetro no es autorango, selecciona el rango más alto para empezar, y luego puedes ir bajando hasta obtener una lectura más precisa.
• Para tomar la medición, simplemente coloca la punta negra en el punto de menor potencial (normalmente el negativo o tierra del circuito) y la punta roja en el punto donde deseas conocer el voltaje. La pantalla del multímetro mostrará la diferencia de potencial entre ambos puntos. En general, para tensión, las puntas se colocan en paralelo con el componente o el tramo del circuito.

Procedimiento para medir corriente

Medir corriente requiere más cuidado, ya que el multímetro se convierte en parte del circuito. Primero, cambia la punta roja al conector marcado con la letra “A” (amperios). Algunos multímetros tienen una entrada separada para medir corriente alta (por ejemplo, hasta 10 A), así que asegúrate de usar el conector correcto.

• Gira la perilla del multímetro hasta la zona marcada con una “A”. Si vas a medir corriente continua (DC), selecciona A⎓ o ADC. Si vas a medir corriente alterna (AC), selecciona A~ o AAC. Como en el caso del voltaje, si tu multímetro no es autorango, elige un rango alto para empezar.
• A diferencia de la medición de tensión, para medir corriente debes interrumpir el circuito y conectar el multímetro en serie con la carga o componente donde quieras medir. Por ejemplo, si quieres saber cuánta corriente consume un motor, deberás abrir el circuito donde va conectado y colocar el multímetro entre los dos puntos que se separaron.
• Una vez conectado, enciende el circuito o la fuente de energía. El multímetro mostrará la corriente que está circulando. Si la lectura es muy baja o no aparece nada, puedes bajar el rango en la perilla para obtener una lectura más precisa.

⚠️Precauciones generales⚠️

• Nunca midas voltaje en la escala de corriente, ni corriente en la escala de voltaje. Podrías dañar el multímetro.
• No midas corriente directamente desde una fuente como una batería o un enchufe sin una carga de por medio, ya que el multímetro podría cortocircuitarse.
• Asegúrate de no exceder el rango máximo del multímetro. Por ejemplo, si el máximo es 10 A, no intentes medir corrientes mayores.
