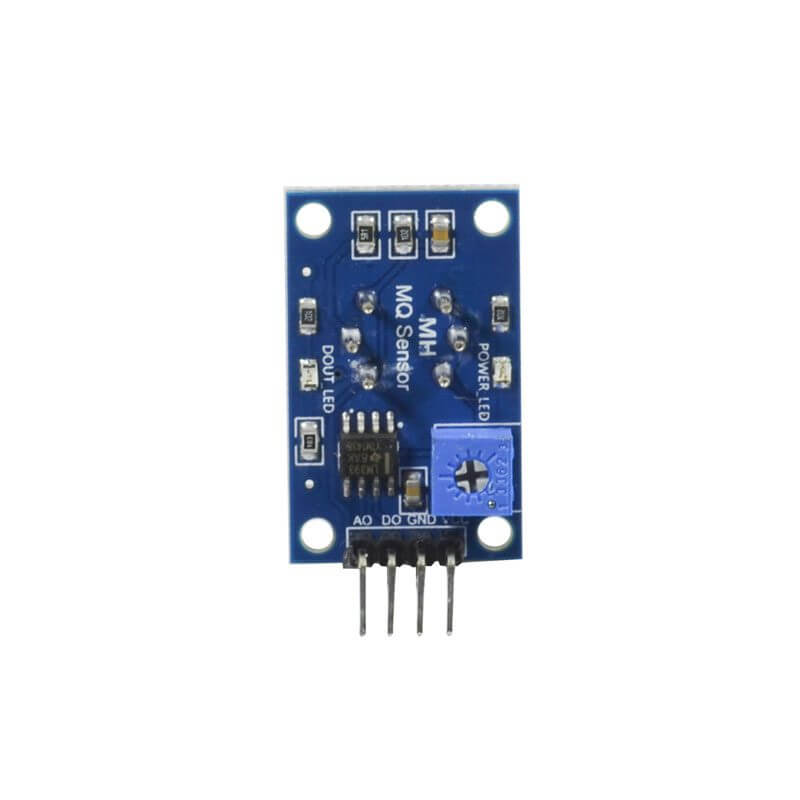

INFORMACIÓN
El MQ-8 Detector de Hidrógeno es un sensor electrónico diseñado para detectar la presencia de hidrógeno (H₂) en el aire, un gas altamente inflamable y potencialmente peligroso en caso de fugas. Este sensor funciona mediante un componente semiconductor sensible que cambia su resistencia eléctrica en función de la concentración de hidrógeno en el ambiente. Cuando el gas entra en contacto con el material sensor, su resistencia disminuye, generando una señal analógica que puede ser interpretada por un microcontrolador para determinar la presencia y concentración del gas. El MQ-8 puede detectar niveles de hidrógeno en un rango de aproximadamente 100 a 10,000 ppm (partes por millón), y su módulo generalmente incluye un potenciómetro para ajustar el umbral de sensibilidad.
El MQ-8 Detector de Hidrógeno es un sensor especializado en la detección de hidrógeno (H₂) en el ambiente, siendo ampliamente utilizado en aplicaciones donde es fundamental prevenir fugas de este gas altamente inflamable, como en laboratorios, plantas industriales, estaciones de energía, y vehículos de hidrógeno. También es útil en sistemas de monitoreo ambiental, proyectos educativos, y sistemas de seguridad automatizados. El sensor proporciona una salida analógica proporcional a la concentración de hidrógeno, y algunos módulos incluyen una salida digital configurable mediante potenciómetro. Gracias a su facilidad de uso y sensibilidad, el MQ-8 es compatible con múltiples plataformas de desarrollo como Arduino (UNO, Mega, Nano), ESP32, ESP8266, STM32 y Raspberry Pi, permitiendo su integración en sistemas embebidos que pueden activar alarmas, ventiladores o realizar registros de datos en tiempo real ante la presencia de gas.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Modelo: Módulo MQ-8.
- Voltaje de operación: 5 V.
- Detección de: Hidrógeno, Alcohol y GLP.
- Alta sensibilidad al: Hidrógeno (H2).
- Sensibilidad: 100 a 10000 ppm.
- Consumo de potencia calorífica ≤ 800 mW.
- Temperatura de operación: -10 a 50 °C.
- Dimensiones: 40 mm x 21.5 mm x 20 mm.
- Peso: 8 g
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
Recomendaciones antes de usar este sensor.
- Antes de usarlo por primera vez te recomendamos “curarlo” de 12 a 48 hrs, es decir, dejarlo conectado para que el calentamiento del sensor elimine los residuos que pudieran quedar en el proceso de fabricación.
- Este sensor tiene un sistema que aumentar su temperatura para funcionar correctamente, por lo que no es recomendable tocarlo una vez conectado.
- Se recomienda su uso en interiores, a temperatura ambiente y en ambientes sin condensación de agua.
- Su sensibilidad se puede ajustar mediante el potenciómetro en la placa.
- Los módulos MQ son sensibles a más de un gas y en diferente proporción, por lo que no son recomendables para identificar la presencia de un gas específico.
- Se recomienda que trabaje en un ambiente con 21% o un mínimo un 2% de concentración de oxígeno en el aire.
Funcionamiento del Módulo MQ-8.
El sensor propiamente se encuentra encerrado en dos capas de malla de acero inoxidable que asegura que el elemento calentador interno no cause una explosión dado que en su ambiente de trabajo puede haber presencia de gases inflamables, además filtra las partículas suspendidas para que solo gases accedan a la cámara. Dentro, se encuentra una bobina de níquel-cromo para formar el sistema de calefacción y un revestimiento de dióxido de estaño (que es sensible a gases combustibles) forma el sistema de detección.
Una vez se calienta el dióxido de estaño, absorbe el oxígeno (del aire limpio) en su superficie, atrayendo electrones del dióxido de estaño y dificultando el flujo de corriente. En presencia de gases, la densidad de oxígeno absorbido disminuye liberando a los electrones, permitiendo que la corriente fluya con mayor libertad por el sensor.

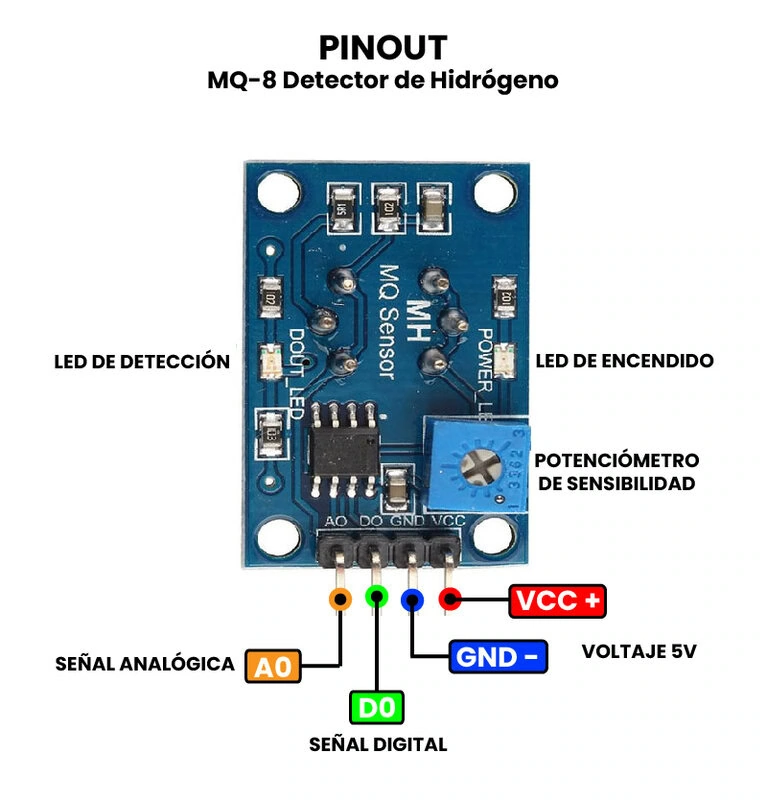

Módulo Sensor.
El voltaje de salida analógica proporcionado por el sensor cambia en proporción a la concentración de humo/gas. Cuanto mayor sea la concentración de gas, mayor será el voltaje de salida; mientras que una menor concentración de gas da como resultado un voltaje de salida bajo.
El módulo incorpora un circuito con un comparador de alta precisión para poder medir la señal y un potenciómetro para ajustar el nivel de concentración umbral al cual el pin digital pasará de estado BAJO a estado ALTO.
Curva Característica de Sensibilidad.
Los módulos MQ son sensibles a más de un gas y en diferente proporción a cada uno, por lo que si el objetivo eso obtener los valores en unidades correspondientes a la concentración del gas medido es necesario hacer un proceso de escalado mediante software a partir de la curva característica de sensibilidad (disponible en la hoja de datos)

Dado que tenemos una curva y no una ecuación es necesario hacer una estimación y hallar una ecuación, por ejemplo por el método de regresión, una forma de hacerlo es usar Excel, ingresando los datos de la curva para un gas en específico con la mayor cantidad de puntos posibles, graficar, agregar una línea de tendencia y escoger la ecuación potencial para implementar en tu código y así estimar la concentración.
¿A qué equivale 1 ppm?
Para describir la cantidad de gas por volumen en el aire, la unidad de medida más común es “partes por millón” o ppm, es decir, 1 ppm significa que si contáramos un millón de moléculas, solo una de esas partículas sería del gas que buscamos medir.
Conexión básica del módulo MQ8 con tarjetas de desarrollo compatibles con Arduino IDE.
A continuación te mostramos un ejemplo de la conexión y el código para el sensor MQ8 con una tarjeta de desarrollo que nos permite observar las lecturas de su terminal analógica en el puerto serial.
Componentes adicionales necesarios.
Paso 1: Realiza las conexiones.

Paso 2: Código de funcionamiento.
a) Lectura analógica.
A continuación te presentamos una versión del código en el que podrás ver una representación de la variación de la resistencia interna del sensor dado un cambio en la concentración de gases inflamables.
#define MQ8pin (0) float sensorValue; //variable para guardar el valor analógico del sensor void setup() { Serial.begin(9600); // Inicializamos el puerto serial a 9600 Serial.println("El sensor de gas se esta pre-calentando"); delay(20000); // Espera a que el sensor se caliente durante 20 segundos para que el dato leido se estabilice } void loop() { sensorValue = analogRead(MQ8pin); // leer entrada analógica "A0" Serial.print("Valor detectado por el sensor: "); Serial.print(sensorValue); if(sensorValue > 300) { Serial.print(" | Se ha detectado gas!"); } Serial.println(""); delay(2000); // espera por 2 segundos para la siguiente lectura }
b) Lectura digital.
Si tu aplicación fuera algo así como activar una alarma en cuanto se detecta la presencia de algún gas inflamable, te recomendamos realizar una calibración de su sensibilidad mediante el potenciómetro y una muestra de gas a fin de utilizar la salida digital de este sensor. Para ello, en cuanto a conexiones, es necesario conectar la salida digital del sensor al pin digital 2 de la tarjeta de desarrollo e implementar el siguiente código.
int MQpinD = 2; void setup() { Serial.begin(9600); pinMode(MQpinD, INPUT); Serial.println("El sensor de gas se esta pre-calentando"); delay(20000); // Espera a que el sensor se caliente durante 20 segundos } void loop() { boolean MQ_estado = digitalRead(MQpinD); //Leemos la terminal digital "D0" del sensor if(MQ_estado) //si la salida del sensor es 1 { Serial.println("Sin presencia de gases en el ambiente"); } else //si la salida del sensor es 0 { Serial.println("Gases detectados en el ambiente"); } delay(100); }
