INFORMACIÓN

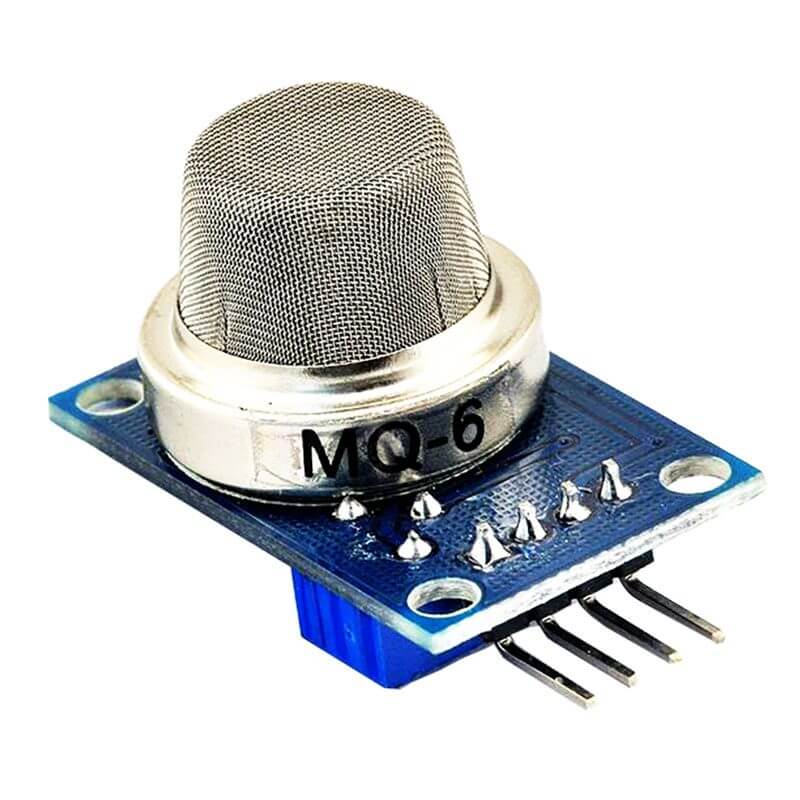

El MQ-6 Detector de Gas LP es un sensor electrónico diseñado para detectar la presencia de gases inflamables como gas licuado de petróleo (GLP), butano, propano y otros hidrocarburos en el aire. Funciona mediante un componente sensible de óxido metálico que varía su resistencia según la concentración del gas, generando una señal analógica que puede ser interpretada por un microcontrolador. Este sensor es ampliamente utilizado en sistemas de seguridad para la detección de fugas de gas, gracias a su alta sensibilidad, bajo costo y rápida respuesta. Su estructura compacta y facilidad de uso lo hacen ideal para aplicaciones en el hogar, la industria y proyectos de automatización, así como en el desarrollo de prototipos y sistemas de monitoreo ambiental.
Sus principales usos y aplicaciones se encuentran en sistemas de detección de fugas de gas domésticos e industriales, alarmas de seguridad, monitoreo ambiental, y proyectos de automatización del hogar, donde se requiere una respuesta rápida ante concentraciones peligrosas de gas. El sensor ofrece una salida analógica proporcional a la concentración del gas, y en muchos módulos también una salida digital configurable mediante un potenciómetro. Es compatible con una amplia gama de tarjetas de desarrollo como Arduino (UNO, Mega, Nano), ESP32, ESP8266, STM32, y Raspberry Pi, lo que facilita su integración en sistemas embebidos para crear soluciones seguras y eficientes tanto en entornos educativos como profesionales.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Modelo: Módulo MQ-6.
- Detección de: Gas LP, Iso-butano, Propano, Humo y Alcohol.
- Alta sensibilidad al: Gas LP, Metano.
- Voltaje de operación: 5 V.
- Consumo de potencia calorífica: < 750 mW.
- Rango de detección: desde 200 ppm a 10000 ppm.
- Tiempo de Respuesta: ≤ 10 s.
- Resistencia de carga: 20 KΩ.
- Humedad: ≤ 95% RH.
- Temperatura de Operación -20 °C ~ 50 °C.
- Respuesta rápida y alta sensibilidad.

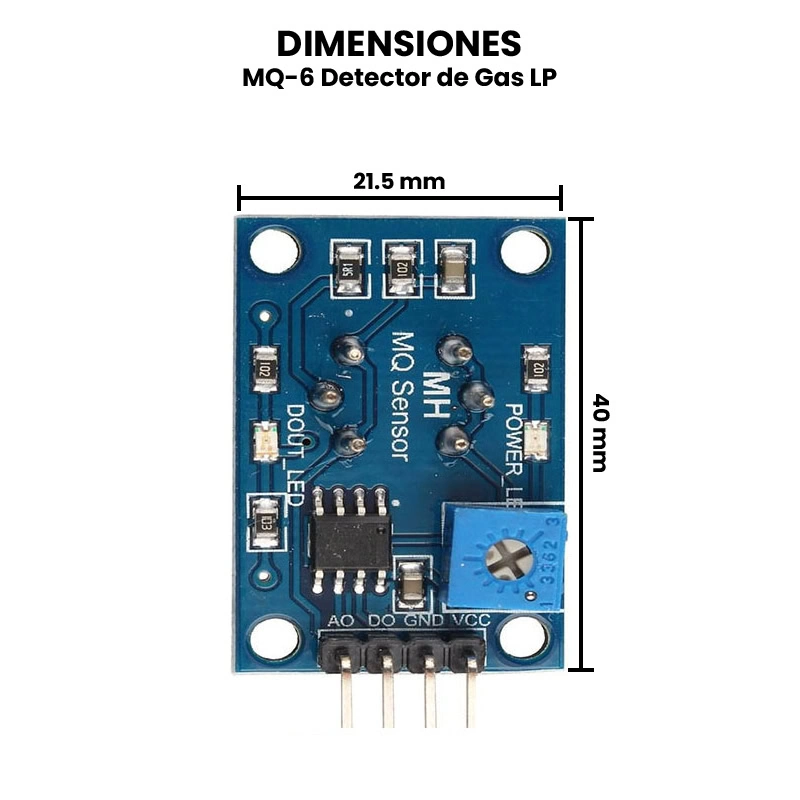

- Dimensiones: 40 mm x 21.5 mm x 20 mm.
- Peso: 8 g.
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
Recomendaciones antes de usar este sensor.
- Antes de usarlo por primera vez te recomendamos “curarlo” de 6 a 24 hrs, es decir, dejarlo conectado para que el calentamiento del sensor elimine los residuos que pudieran quedar en el proceso de fabricación.
- Este sensor tiene un sistema que aumentar su temperatura para funcionar correctamente, por lo que no es recomendable tocarlo una vez conectado.
- Se recomienda su uso en interiores, a temperatura ambiente y en ambientes sin condensación de agua.
- Su sensibilidad se puede ajustar mediante el potenciómetro en la placa.
- Los módulos MQ son sensibles a más de un gas y en diferente proporción, por lo que no son recomendables para identificar la presencia de un gas específico.
Funcionamiento del Módulo MQ-6.
El sensor propiamente se encuentra encerrado en dos capas de malla de acero inoxidable que asegura que el elemento calentador interno no cause una explosión dado que en su ambiente de trabajo puede haber presencia de gases inflamables, además filtra las partículas suspendidas para que solo gases accedan a la cámara. Dentro, se encuentra una bobina de níquel-cromo para formar el sistema de calefacción y un revestimiento de dióxido de estaño (que es sensible a gases combustibles) forma el sistema de detección.
Una vez se calienta el dióxido de estaño, absorbe el oxígeno (del aire limpio) en su superficie, atrayendo electrones del dióxido de estaño y dificultando el flujo de corriente. En presencia de gases, la densidad de oxígeno absorbido disminuye liberando a los electrones, permitiendo que la corriente fluya con mayor libertad por el sensor.

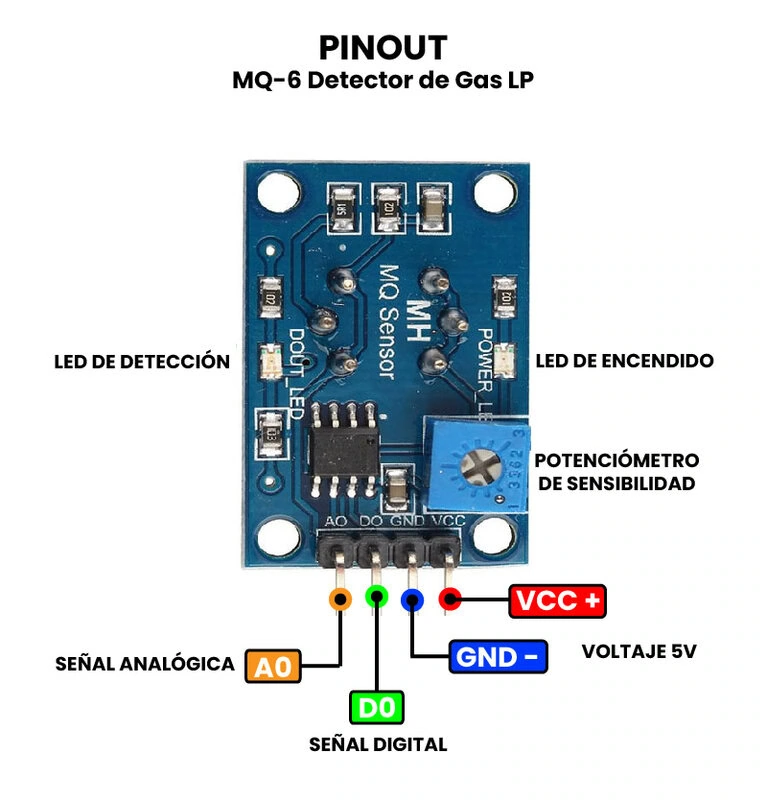

Módulo Sensor.
El voltaje de salida analógica proporcionado por el sensor cambia en proporción a la concentración de humo/gas. Cuanto mayor sea la concentración de gas, mayor será el voltaje de salida; mientras que una menor concentración de gas da como resultado un voltaje de salida bajo.
El módulo incorpora un circuito con un comparador de alta precisión para poder medir la señal y un potenciómetro para ajustar el nivel de concentración umbral al cual el pin digital pasará de estado BAJO a estado ALTO.

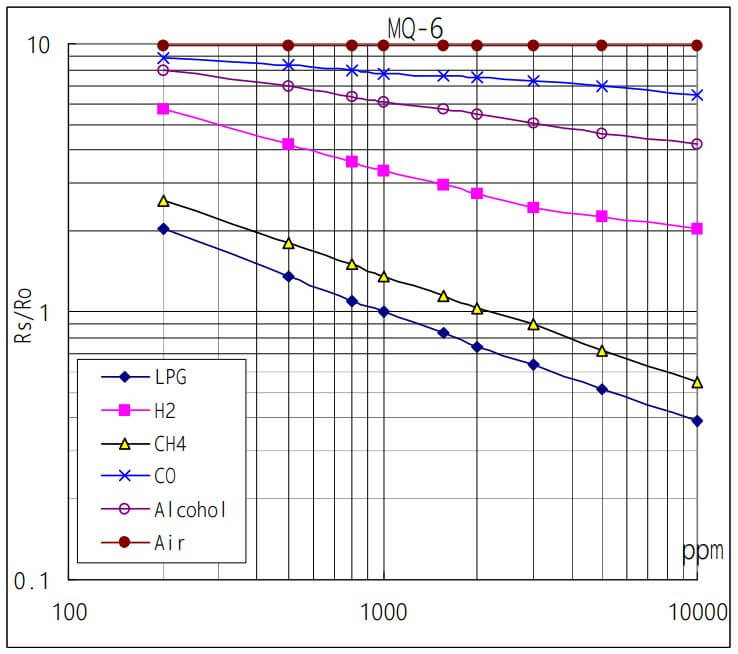

Curva Característica de Sensibilidad e Influencia de la Temperatura.
Los módulos MQ son sensibles a más de un gas y en diferente proporción a cada uno, por lo que si el objetivo eso obtener los valores en unidades correspondientes a la concentración del gas medido es necesario hacer un proceso de escalado mediante software a partir de la curva característica de sensibilidad (disponible en la hoja de datos)

Debido a que tenemos una curva y no una ecuación es necesario estimar y por regresión hallar la ecuación, te recomendamos usar Excel, ingresando los datos de la curva para un gas enespecífico con la mayor cantidad de puntos posibles, graficar, agregar una línea de tendencia y escoger la ecuación potencial para implementar en tu código y así estimar la concentración.
¿A qué equivale 1 ppm?
Para describir la cantidad de gas por volumen en el aire, la unidad de medida más común es “partes por millón” o ppm, es decir, 1 ppm significa que si contáramos un millón de moléculas, solo una de esas partículas sería del gas que buscamos medir.
¿Qué es el gas LP?
También llamado LPG (Gas Licuado de Petróleo) y popularizado como gas LP, es una mezcla de gases condensables presentes en el gas natural o disueltos en el petróleo compuesto principalmente por Propano y Butano y Gas Natural (Metano) en el aire.
Conexión básica del módulo MQ6 con tarjetas de desarrollo compatibles con Arduino IDE.
A continuación te mostramos un ejemplo de la conexión y el código para el sensor MQ6 con una tarjeta de desarrollo que nos permite observar las lecturas de su terminal analógica en el puerto serial.
Componentes adicionales necesarios.
Paso 1: Realiza las conexiones.

Paso 2: Código de funcionamiento.
a) Lectura analógica.
A continuación te presentamos una versión del código en el que podrás ver una representación de la variación de la resistencia interna del sensor dado un cambio en la concentración de gases inflamables.
#define MQ6pin (0) float sensorValue; //variable para guardar el valor analógico del sensor void setup() { Serial.begin(9600); // Inicializamos el puerto serial a 9600 Serial.println("El sensor de gas se esta pre-calentando"); delay(20000); // Espera a que el sensor se caliente durante 20 segundos } void loop() { sensorValue = analogRead(MQ6pin); // Lectura analógica de la entrada "A0" Serial.print("Valor detectado por el sensor: "); Serial.print(sensorValue); if(sensorValue > 300) { Serial.print(" | Se ha detectado gas!"); } Serial.println(""); delay(2000); // espera por 2 segundos para la siguiente lectura }
b) Lectura digital.
Si tu aplicación fuera algo así como activar una alarma en cuanto se detecta la presencia de algún gas inflamable, te recomendamos realizar una calibración de su sensibilidad mediante el potenciómetro y una muestra de gas a fin de utilizar la salida digital de este sensor. Para ello en cuanto a conexiones es necesario conectar la salida digital del sensor al pin digital 2 de la tarjeta de desarrollo e implementar el siguiente código.
int MQpinD = 2; void setup() { Serial.begin(9600); pinMode(MQpinD, INPUT); Serial.println("El sensor de gas se esta pre-calentando"); delay(20000); // Espera a que el sensor se caliente durante 20 segundos } void loop() { boolean MQ_estado = digitalRead(MQpinD); //Leemos la terminal "D0" digital del sensor if(MQ_estado) //si la salida del sensor es 1 { Serial.println("Sin presencia de gases en el ambiente"); } else //si la salida del sensor es 0 { Serial.println("Gases detectados en el ambiente"); } delay(100); }
