Módulo WS28B20-1010 Matriz 8×16 LED RGB – UNIT DevLab

INFORMACIÓN

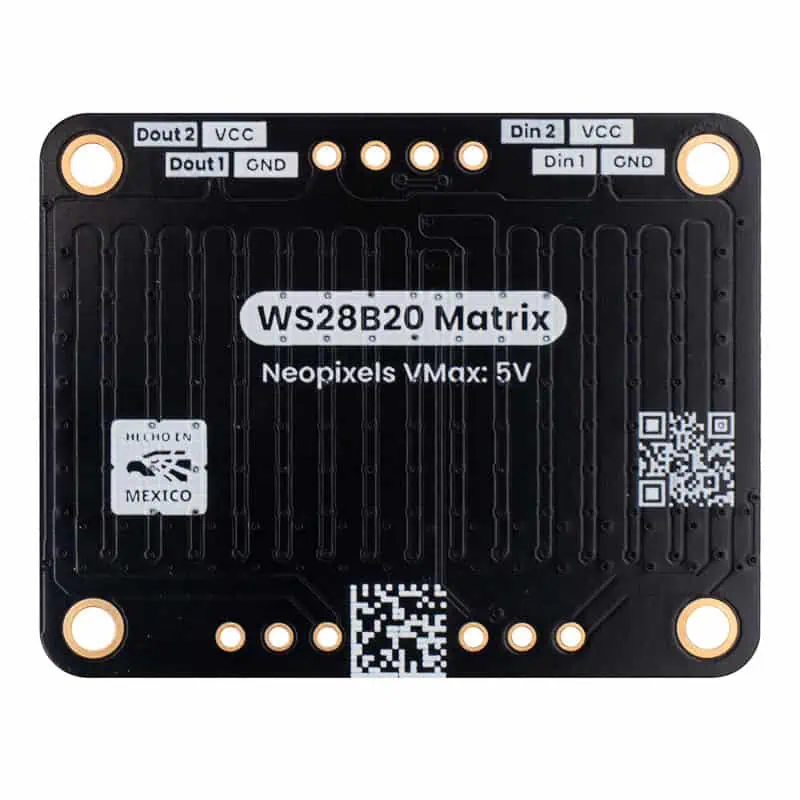

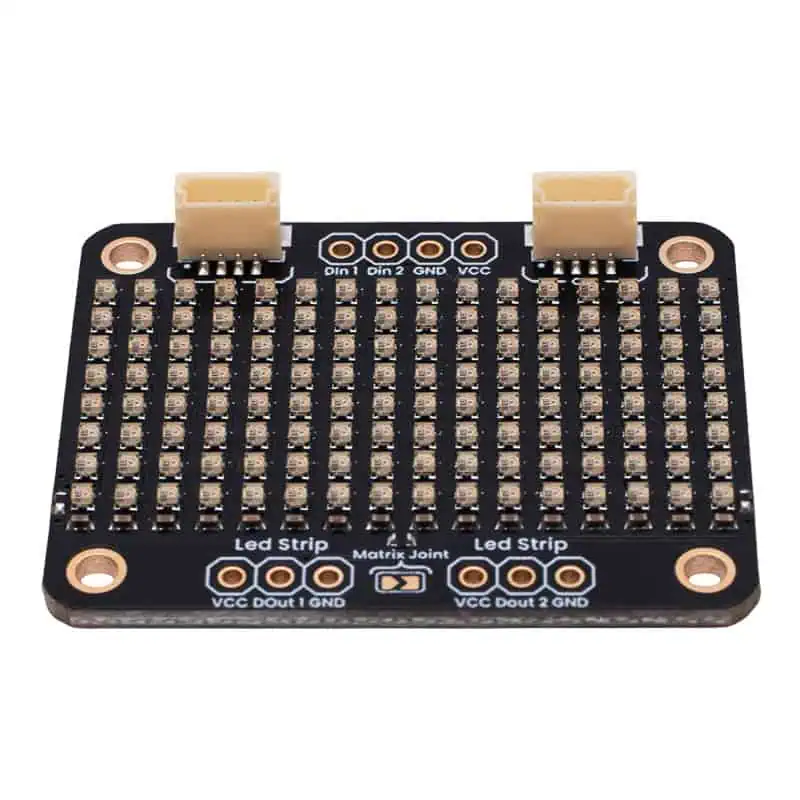

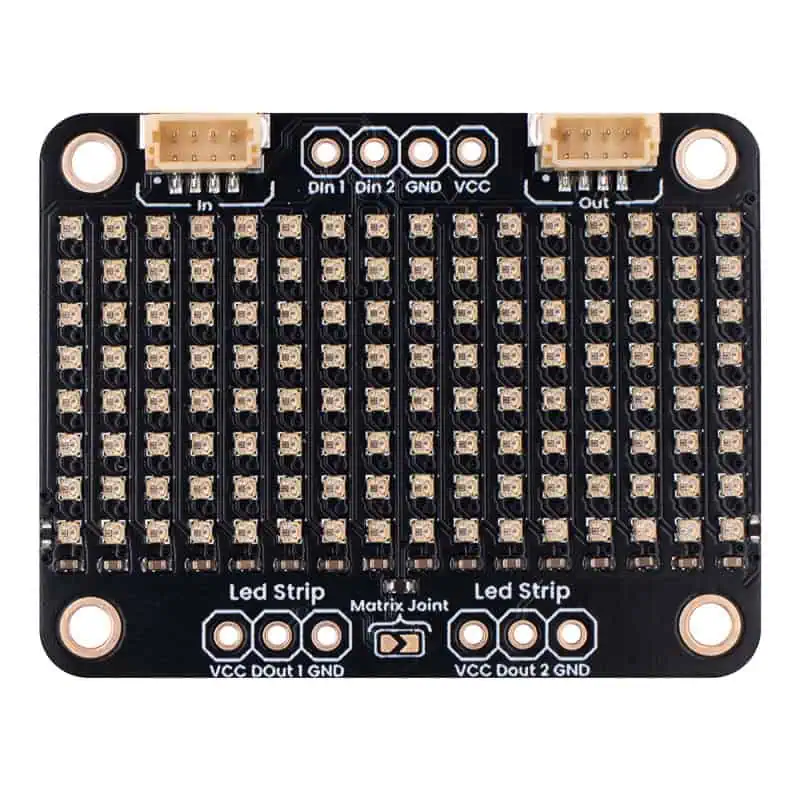

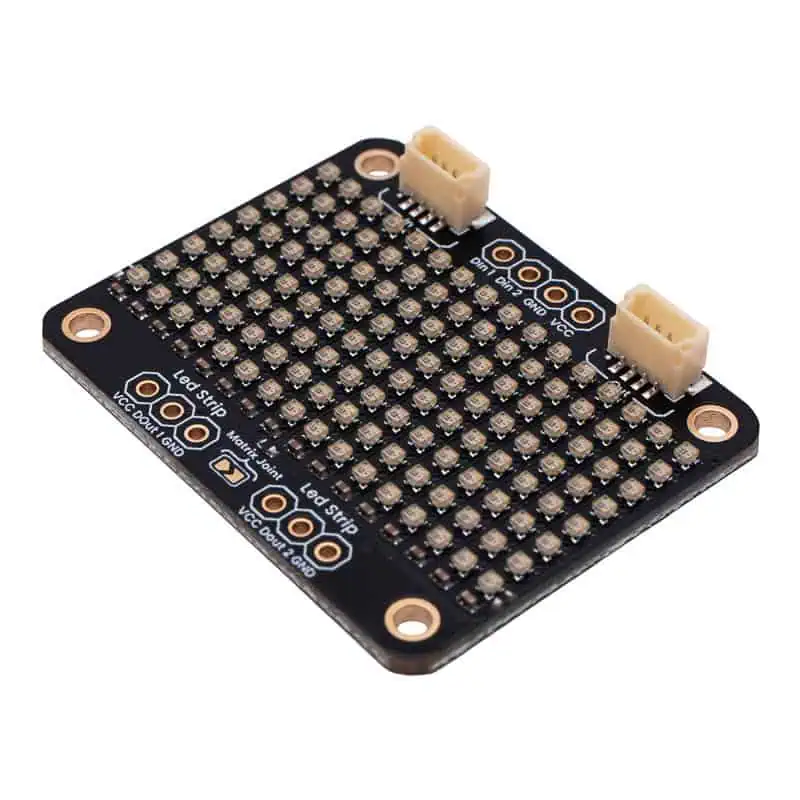

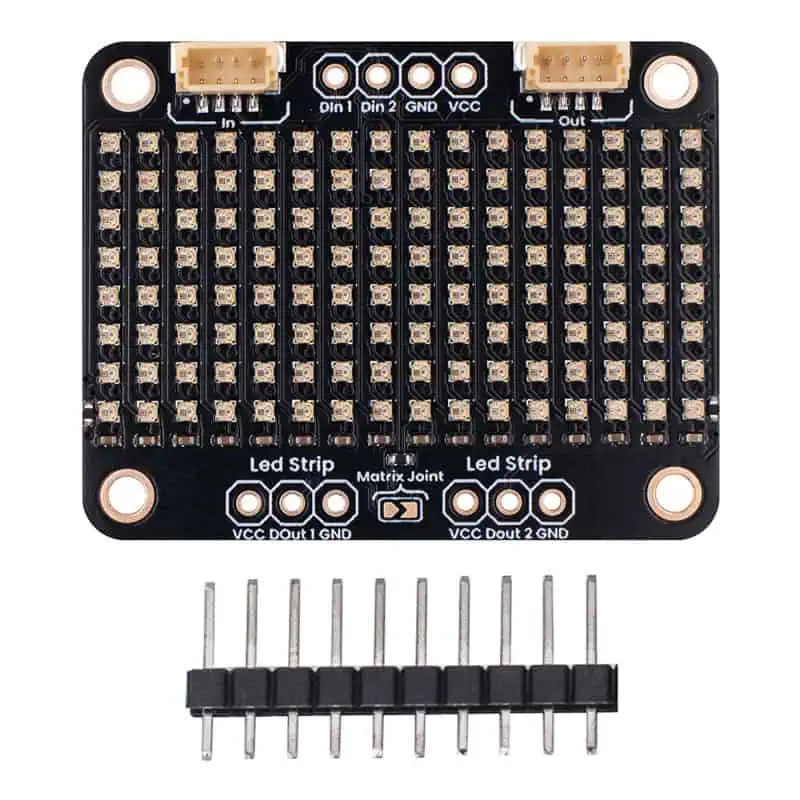

El Módulo WS28B20-1010 Matriz 8×16 LED RGB es un dispositivo pantalla que cuenta con una cuadrícula de 128 LED RGB direccionables individualmente, lo que permite crear patrones de color dinámicos y efectos de iluminación. El modulo esta dividido en 2 secciones cada una de 64 leds (matriz 1 y matriz 2), las cuales podras tener acceso por medio del pin pad Matrix Joint.

El Módulo WS28B20-1010 Matriz 8×16 LED RGB es compacto y versátil, ideal para aplicaciones como señalización digital, iluminación decorativa y pantallas interactivas, diseñado para crear vibrantes efectos visuales y animaciones. Algunos ejemplos de aplicaciones son: señalización digital, iluminación decorativa, pantallas interactivas, tecnología portátil, instalaciones artísticas, iluminación de eventos y escenarios o automatizaciones en el hogar.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Marca: UNIT Electronics
• Tipo: Módulo Matriz LED RGB WS28B20
• Matriz: 8 x 16 LEDS
• Secciones: Dual( Matriz 1 y matriz 2)
• Total de LEDs: 128 LEDs
• Fuente de alimentación: 3V3 a 5V CC
• Corriente de trabajo: 20mA por LED (brillo promedio)
• Protocolo de comunicación: Propietario WS28B20
• Compatibilidad: Arduino, Raspberry, ESP32, STM32.
• Dimensiones:38.1mm x 30.48 x 6mm
• Peso: 4 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Github

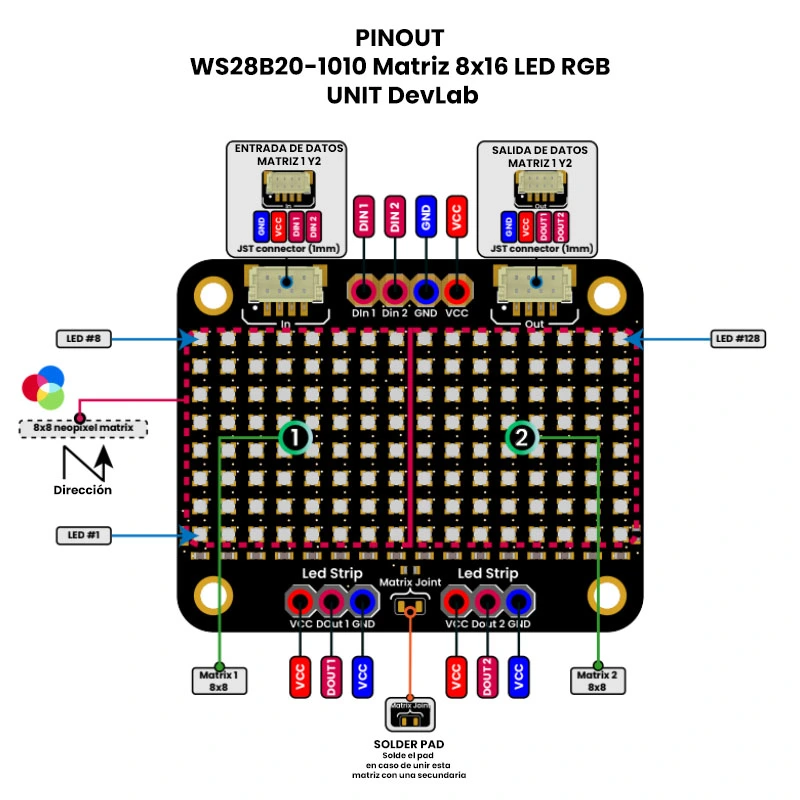

• Pinout
• Dimensiones
• Datasheet.
• Esquemático

INFORMACIÓN ADICIONAL

Test de Prueba

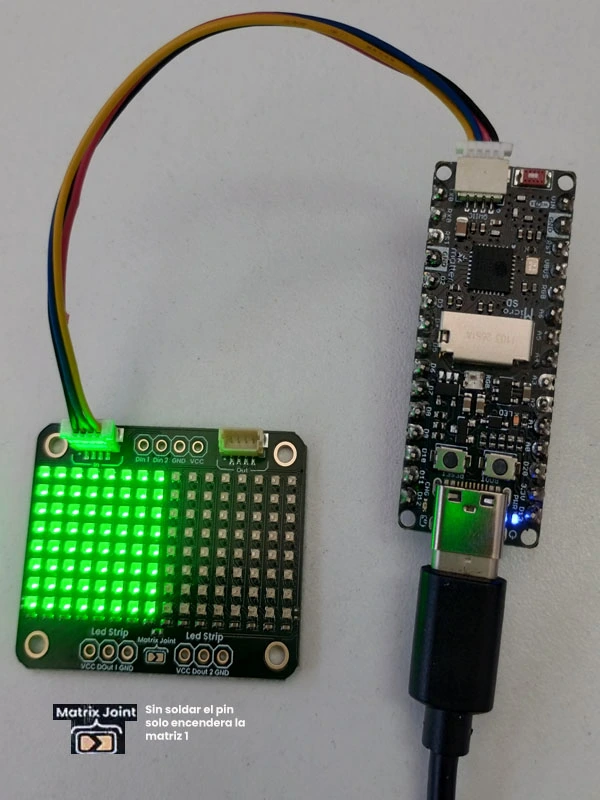

Te invitamos a realizar la prueba conectando via QWIIC a la tarjeta de desarrollo Pulsar C6 y el módulo WS28B20-1010 Matriz 8×16 LED RGB. En la primera imagen se puede observar que NO esta soldado el pin MATRIX JOINT; en la segunda imagen si se encontrara soldado el pin. Esto con la finalidad de que puedas observar el uso de la matriz 1 y 2.

Código

El programa tiene la finalidad de encender la matriz en diversos colores, dependiendo si has realizado el soldado (en el pin Matrix Joint) , se podra observar como la matriz 1 y 2 realizan el encendido de leds.

/*
 * Ejemplo simple RGB para Matriz LED WS2812B 8x16
 * UNIT ELECTRONICS - RGB LED Matrix Module
 *
 * Este ejemplo muestra un ciclo continuo de colores RGB en toda la matriz
 */

#include <Adafruit_NeoPixel.h>

// Configuración del hardware
#define PIN        6        // Pin de datos de la matriz
#define NUM_LEDS   128      // Total de LEDs (8x16 = 128)
#define BRILLO     64       // Brillo (0-255)

// Crear objeto NeoPixel
Adafruit_NeoPixel strip(NUM_LEDS, PIN, NEO_GRB + NEO_KHZ800);

void setup() {
  // Inicializar la tira LED
  strip.begin();
  strip.setBrightness(BRILLO);
  strip.clear();
  strip.show();

  // Inicializar comunicación serial (opcional)
  Serial.begin(9600);
  Serial.println("=== Ejemplo RGB Simple ===");
  Serial.println("Matriz 8x16 iniciada");
}

void loop() {
  // Ciclo de colores RGB

  // ROJO
  colorCompleto(strip.Color(255, 0, 0));
  delay(1000);

  // VERDE
  colorCompleto(strip.Color(0, 255, 0));
  delay(1000);

  // AZUL
  colorCompleto(strip.Color(0, 0, 255));
  delay(1000);

  // AMARILLO (Rojo + Verde)
  colorCompleto(strip.Color(255, 255, 0));
  delay(1000);

  // CYAN (Verde + Azul)
  colorCompleto(strip.Color(0, 255, 255));
  delay(1000);

  // MAGENTA (Rojo + Azul)
  colorCompleto(strip.Color(255, 0, 255));
  delay(1000);

  // BLANCO (Todos los colores)
  colorCompleto(strip.Color(255, 255, 255));
  delay(1000);

  // APAGADO
  colorCompleto(strip.Color(0, 0, 0));
  delay(500);
}

// Función para mostrar un color en toda la matriz
void colorCompleto(uint32_t color) {
  for(int i = 0; i < NUM_LEDS; i++) {
    strip.setPixelColor(i, color);
  }
  strip.show();
}

ENLACES EXTERNOS

• Wiki DevLab: WS28B20-1010 RGB LED Matrix Module
