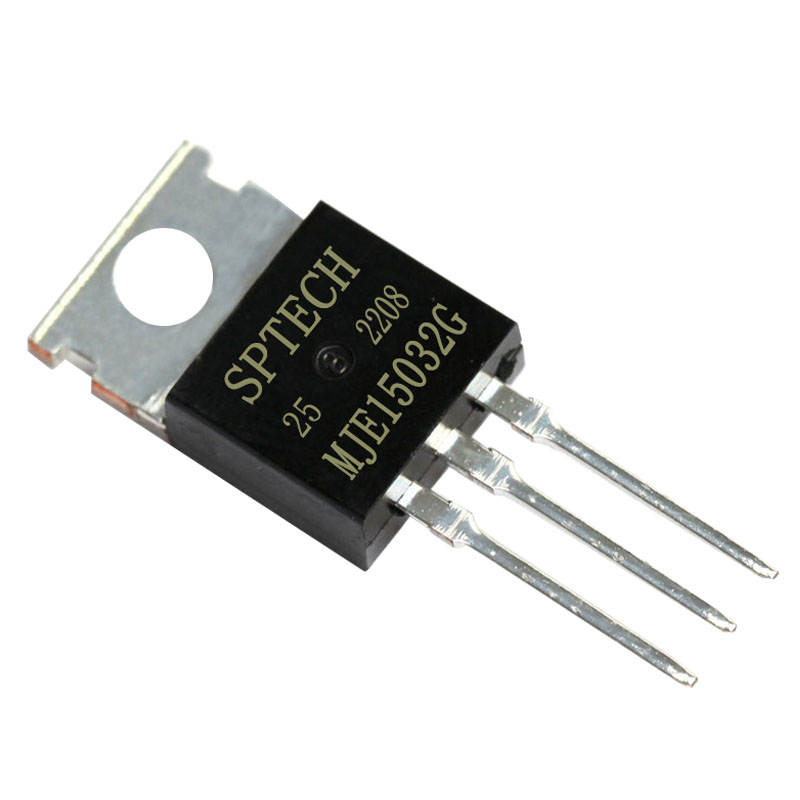

MJE15032G Transistor NPN 250V 8A TO-220C

INFORMACIÓN

El MJE15032G es un transistor BJT de potencia NPN de silicio diseñado para su uso como conductor de alta frecuencia en amplificadores de audio. Es un complemento del transistor MJE15033G y tiene una tensión de emisor-base de 5V y una tensión de ruptura colector-emisor de 250V. El MJE15032G es capaz de soportar una corriente continua máxima de 8A y una corriente pico máxima de 16A. Se utiliza comúnmente en aplicaciones de amplificación de audio y en circuitos de conmutación de alta frecuencia.

Explora nuestra amplia gama de transistores para potenciar tus proyectos. Encuentra la solución perfecta que se ajuste a tus necesidades. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Matrícula: MJE15032G
• Encapsulado: TO-220C
• Tipo: NPN
• Voltaje:
  • V_CEO: 250V
  • V_CBO: 250V
  • V_EBO: 5V
• Corriente:
  • I_C: 8 A
  • I_B: 2 A
  • _CBO: 10 µA
• Disipación total del dispositivo (Pc): 50 W
• Frecuencia de Transición: 30MHz
• Ganancia de corriente continua (h_FE): 50
• Montaje: THT
• Pines: 3
• Temperatura de trabajo: -65°C a 150°C
• Dimensiones: 10 x 29 mm
• Peso: 2.13 g

SUSTITUTO

• Similares: MJE13009Z8 , MJE13009Z9 , MJE13011 , MJE1320-ISC , MJE15028G , MJE15029G , MJE15030G , MJE15031G , TIP42 , TIP47, MJE15033G , MJE15034G , MJE15035G , MJE16014 , MJE170G , MJE171G , MJE172G , MJE18004G, NTE2666.

*Nota: Los siguientes IC son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirma que son adecuados a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• FootPrint

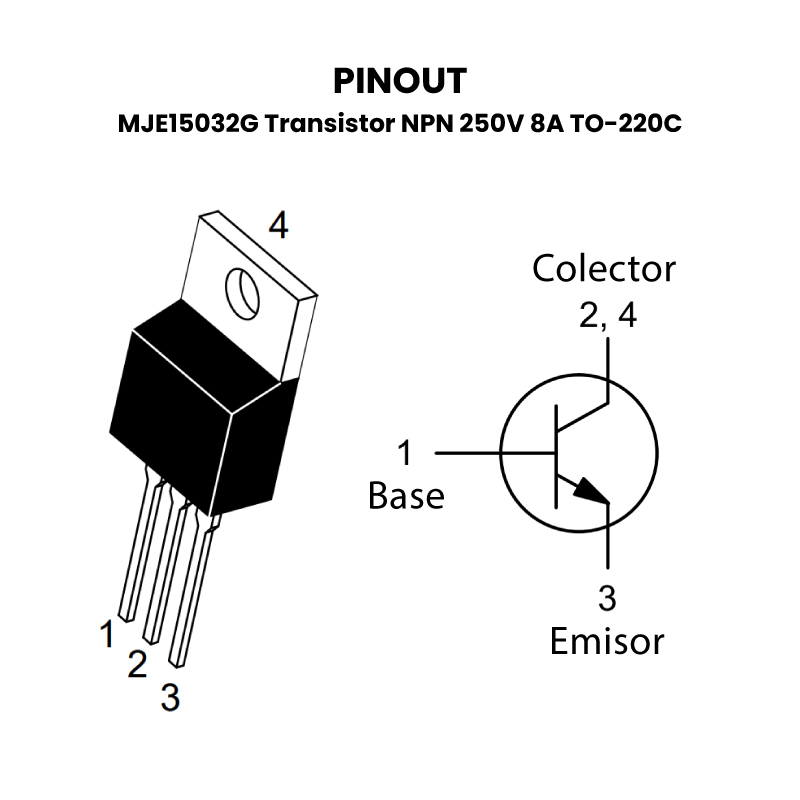

• Pinout

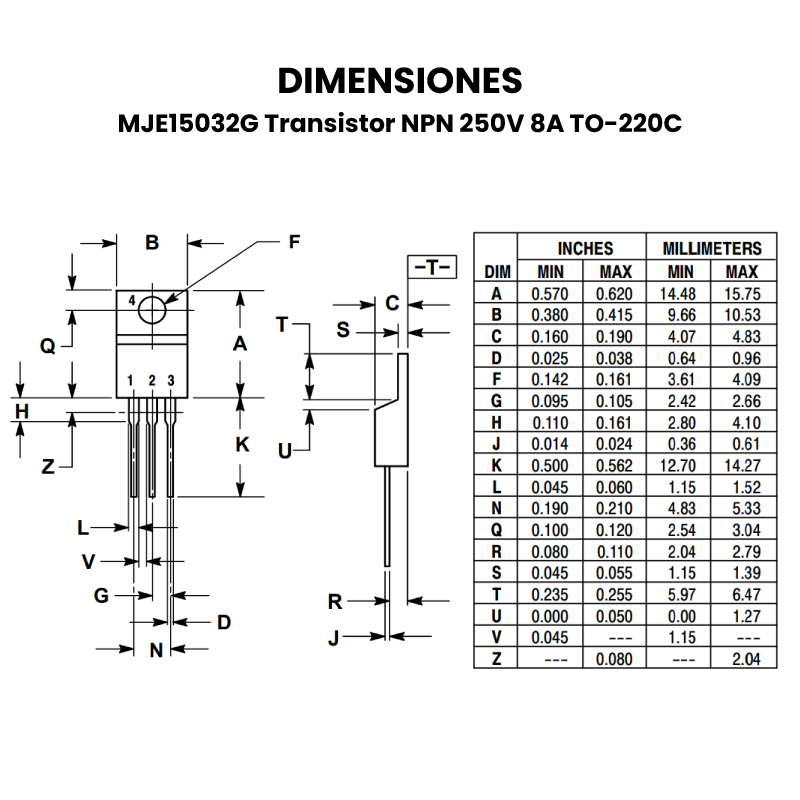

• Dimensiones

INFORMACIÓN ADICIONAL

Aplicaciones del MJE15032G

El transistor de potencia NPN de silicio MJE15032G está diseñado para una variedad de aplicaciones, incluyendo:

1. Conductores de alta frecuencia en amplificadores de audio.
2. Circuitos de conmutación de alta frecuencia.

Estas aplicaciones aprovechan las características de alta potencia y alta frecuencia del MJE15032G para su uso en sistemas de audio y circuitos de conmutación que requieren un rendimiento fiable a frecuencias elevadas.

¿Cómo funciona el MJE15032G?

El MJE15032G funciona como un interruptor controlado por corriente. Cuando se aplica una corriente adecuada a la base del transistor, se establece un flujo de corriente desde el colector hacia el emisor, permitiendo así la amplificación de señales o la conmutación de corriente en circuitos. En resumen, el MJE15032G funciona como un amplificador de corriente controlado por corriente, y su diseño robusto lo hace adecuado para aplicaciones de alta potencia y alta frecuencia.
