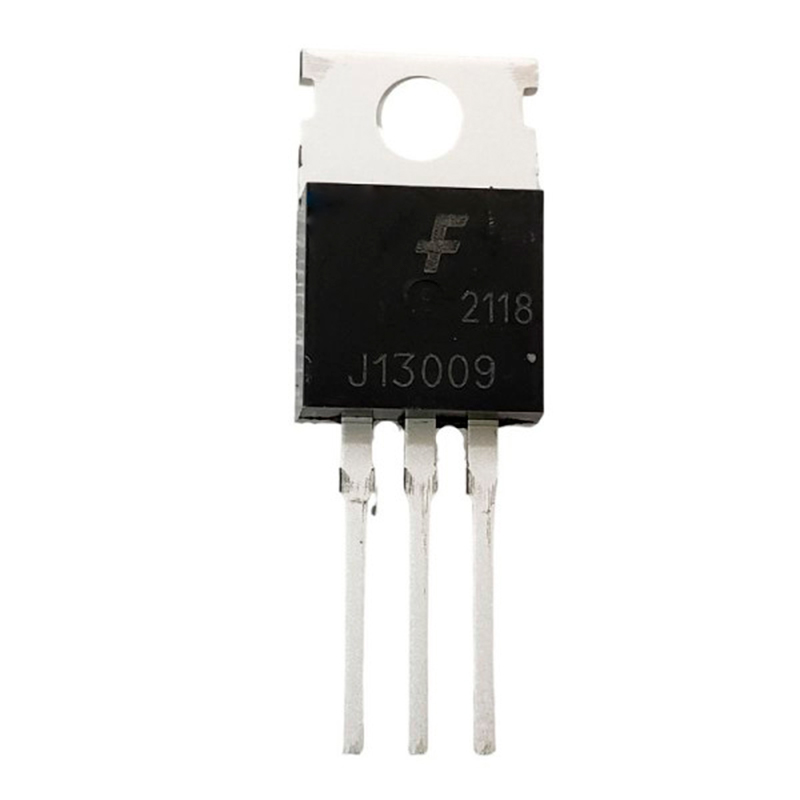

MJE13009 Transistor NPN 400V 12A TO-220C_V2

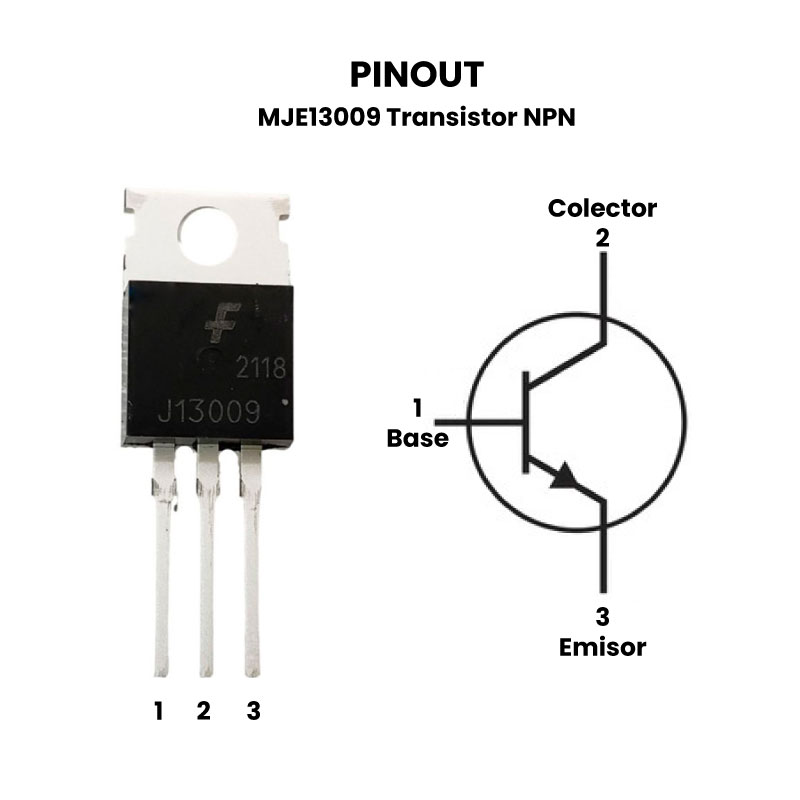

MJE13009 Transistor NPN 400V 12A TO-220C pinout_V2

MJE13009 Transistor NPN 400V 12A TO-220C

$ 13.00

87 disponibles

CANTIDAD	PRECIO
25 piezas	$ 10.03
100 piezas	$ 8.61
200 piezas	$ 6.71

SKU: AR4026 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: 12A, 13009, 2SC2373, 2SC2810, 2SC3039, 2SC4106, 700v, alta, Amplificación, amplificador, audio, BU406, conmutacion, control, Fuentes, inversores, J13009-2, MJE13009, Motores, NPN, NTE379, potencia, TO-220C, transistor

INFORMACIÓN

El MJE13009 Transistor NPN de potencia esta diseñado para manejar corrientes y voltajes altos, cuenta con un voltaje colector-emisor mínimo de 400V y una corriente máxima de colector 12A.

El MJE13009 Transistor NPN es ideal para aplicaciones que requieren conmutación rápida o niveles altos de corriente y voltaje, como amplificadores de audio de alta potencia, fuentes de alimentación conmutadas, inversores de potencia, sistemas de control de motores y más. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula: MJE13009
Encapsulado: TO-220C
Tipo: NPN
Voltaje:
- V_CEO: 400 V
- V_CBO: 700 V
- V_EBO: 9 V
Corriente:
- I_C: 12 A
- I_B: 6 A
- I_EBO: 1 mA
Disipación total del dispositivo (Pc): 100 W
Frecuencia de Transición: 4MHz
Ganancia de corriente continua (h_FE): 8 – 40
Montaje: THT
Pines: 3
Temperatura de trabajo: -65°C a 150°C

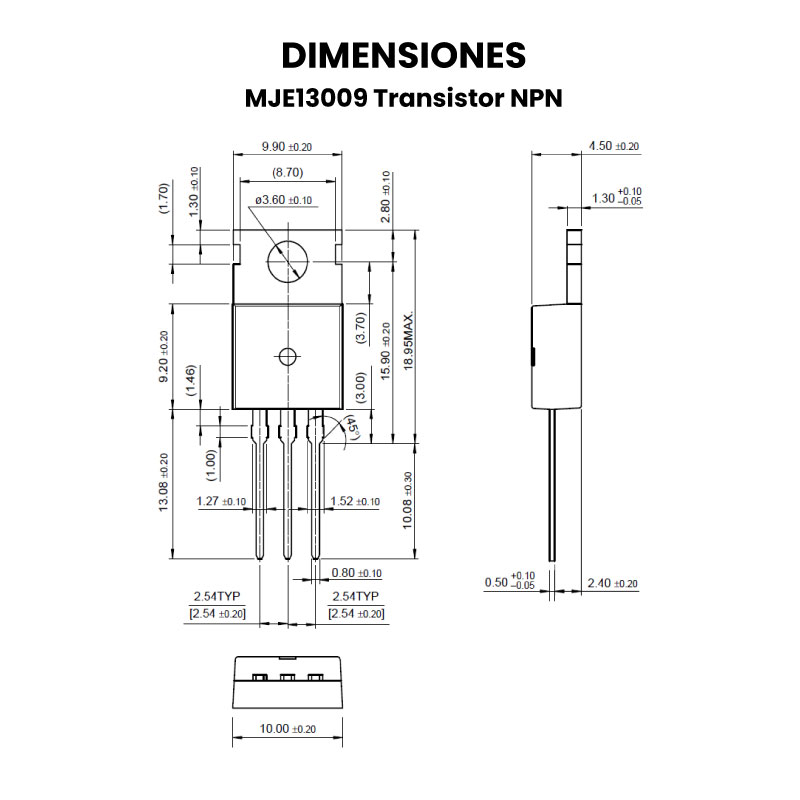

Dimensiones: 10 x 29.1 mm
Peso: 2 g

SUSTITUTO

Similares: NTE379, 2SC2373, 2SC2810, 2SC3039, 2SC4106, BU406.

Nota: Los siguientes transistores son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirmar que son adecuados a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

El MJE13009 típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
Para un rendimiento de larga duración, opere el transistor MJE13009 un 20 % por debajo de sus clasificaciones máximas absolutas.
