INFORMACIÓN
El MICS-5524 Sensor de Calidad del Aire es un dispositivo electrónico diseñado para detectar y medir la concentración de gases contaminantes en el ambiente, como monóxido de carbono (CO), amoníaco (NH₃) y otros compuestos volátiles. Cuando detecta un gas, el valor de una resistencia cambia generando una señal eléctrica proporcional a la concentración del gas, lo que permite monitorear la calidad del aire en tiempo real y tomar decisiones.
El MICS-5524 Sensor de Calidad del Aire se utiliza principalmente para monitoreo ambiental, detección de contaminantes en interiores, sistemas de ventilación inteligente y proyectos de seguridad industrial o doméstica. Es muy útil en dispositivos de hogar inteligente, estaciones meteorológicas, purificadores de aire y proyectos de investigación ambiental, donde se requiere medir gases nocivos de manera continua. Este sensor es compatible con diversas tarjetas de desarrollo, incluyendo Arduino, Raspberry Pi y ESP32, lo que facilita su integración en proyectos de electrónica, IoT y prototipos de control de calidad del aire.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Modelo: MICS-5524.
- Voltaje de Funcionamiento: 5 VDC.
- Disipación de Potencia: 0.45 W.
- Corriente: 25 – 35 mA.
- Señal de Salida: Analógica.

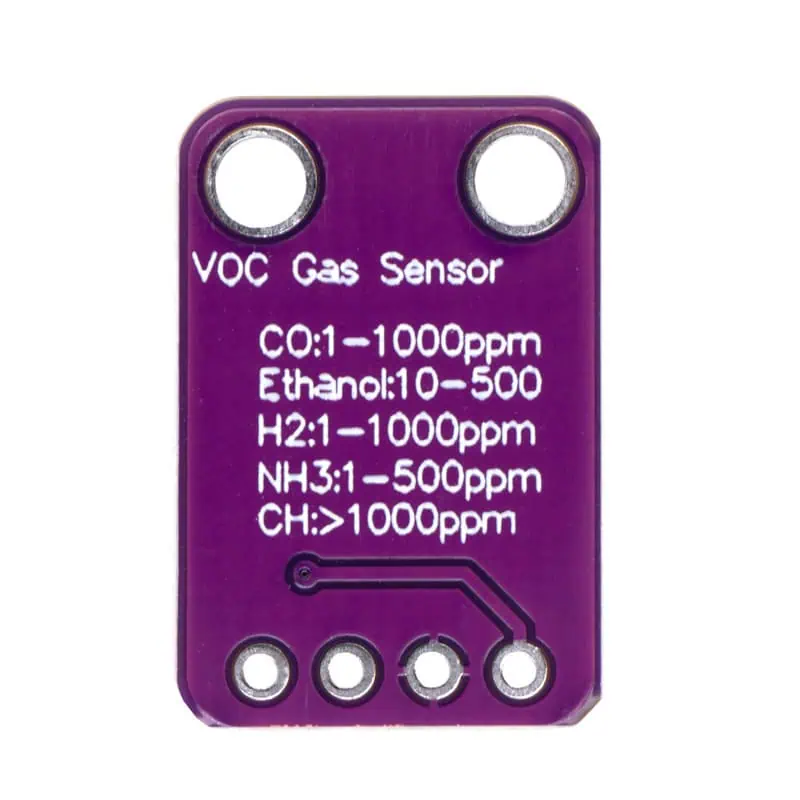

- Gases Detectados:
- CO (1 a 1,000 ppm).
- Amoniaco (1 a 500 ppm).
- Etanol (10 a 5000 pppm).
- H2 (1 a 1,000 ppm).
- Propano (1,000 ++ ppm).
- Metano (1,000 ++ ppm).
- Iso-Butanto (1,000 ++ ppm).
- Temperatura de Trabajo: -30 °C a 85 °C.
- Humedad de Trabajo: 5 – 95% RH.

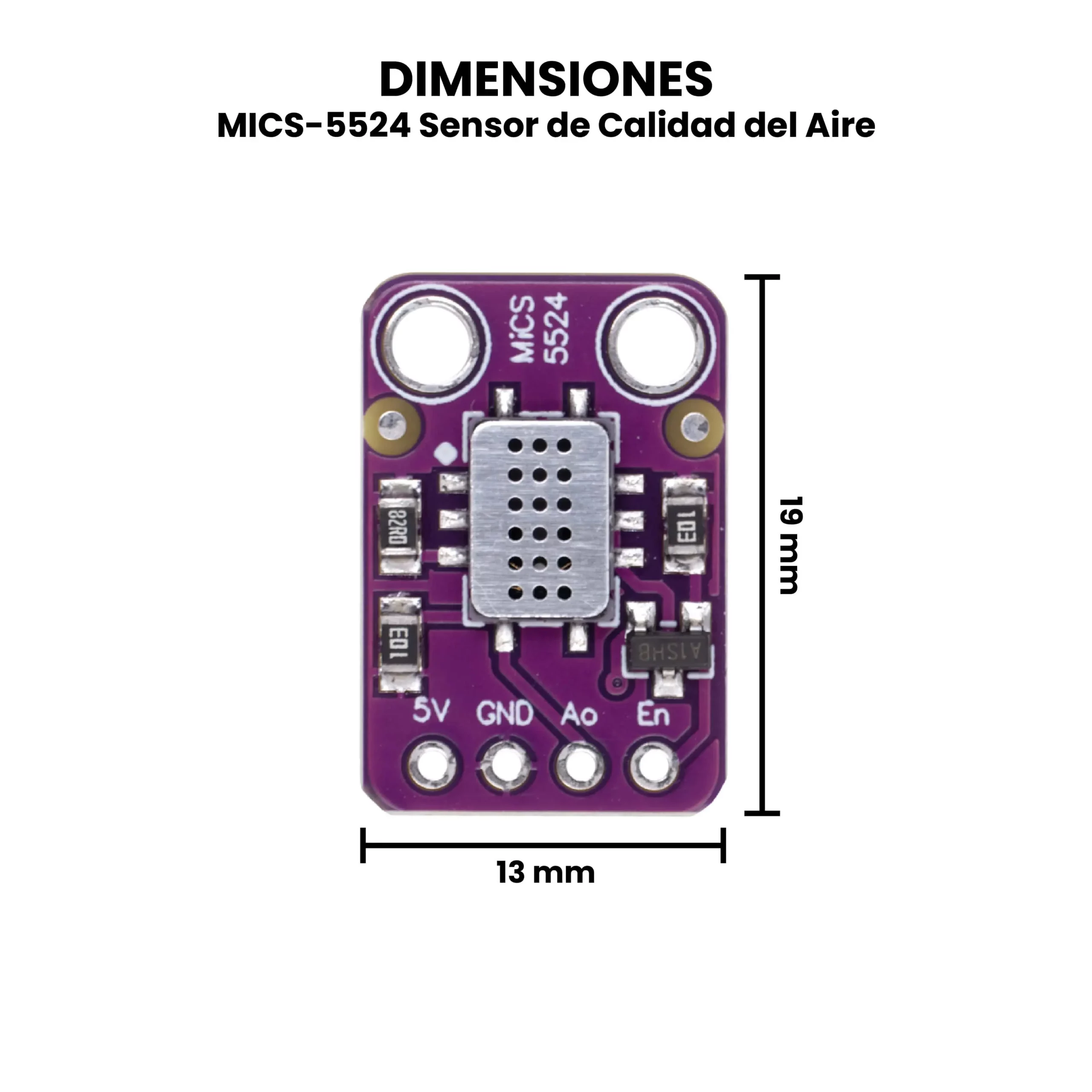

- Dimensiones: 19 mm x 13 mm x 4 mm.
- Peso: 1.18 g.
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
¿Cómo probar el MICS-5524 Sensor de Calidad del Aire?
Te doy una guía rápida para poder probar este sensor de calidad del aire.
Materiales Necesarios.
- Sensor MICS-5524.
- Arduino UNO (o cualquier placa compatible).
- Cables dupont macho‑hembra.
- Protoboard (opcional).
- Fuente de gas ligera para prueba (por ejemplo, humo de vela o alcohol, solo para observación, no para inhalar).

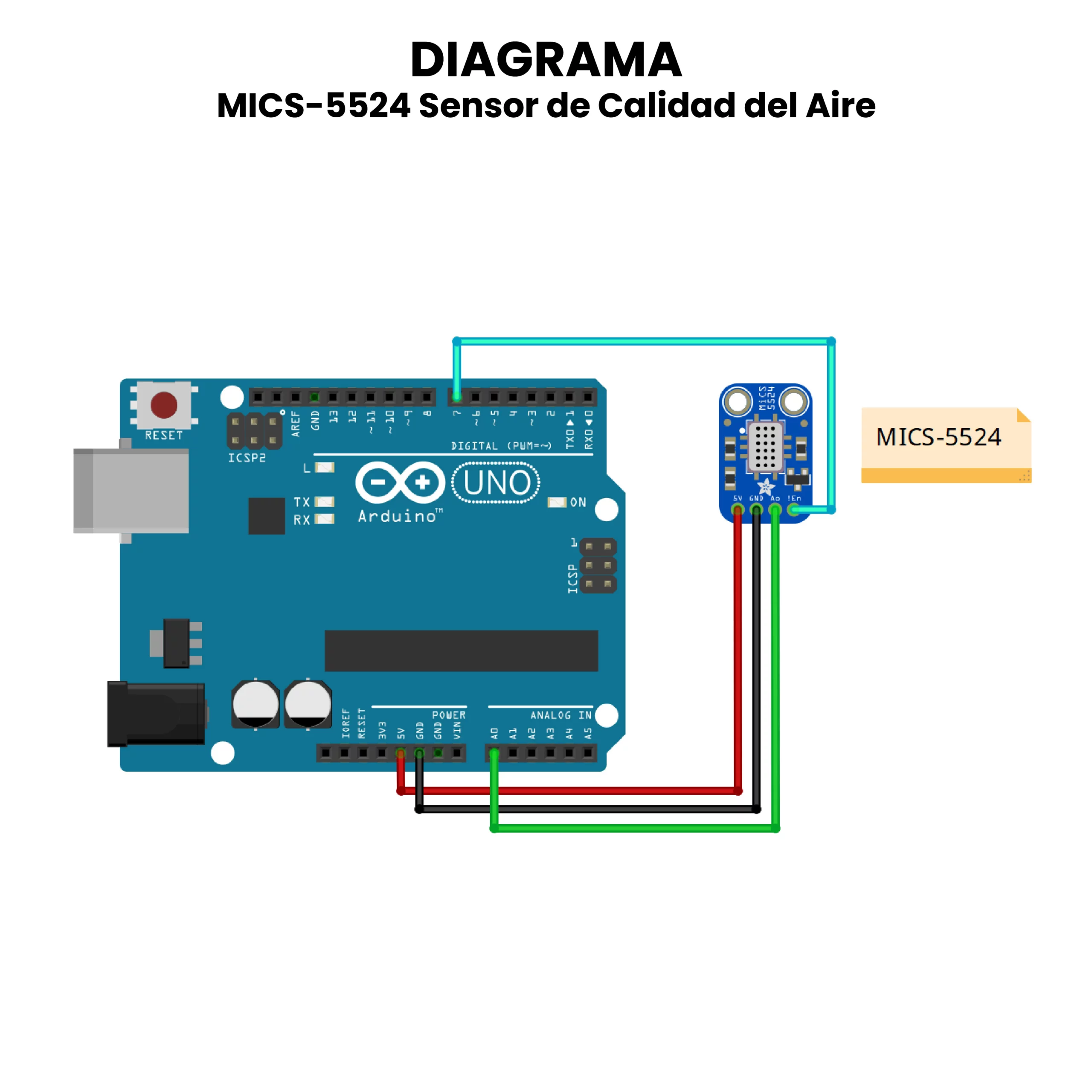

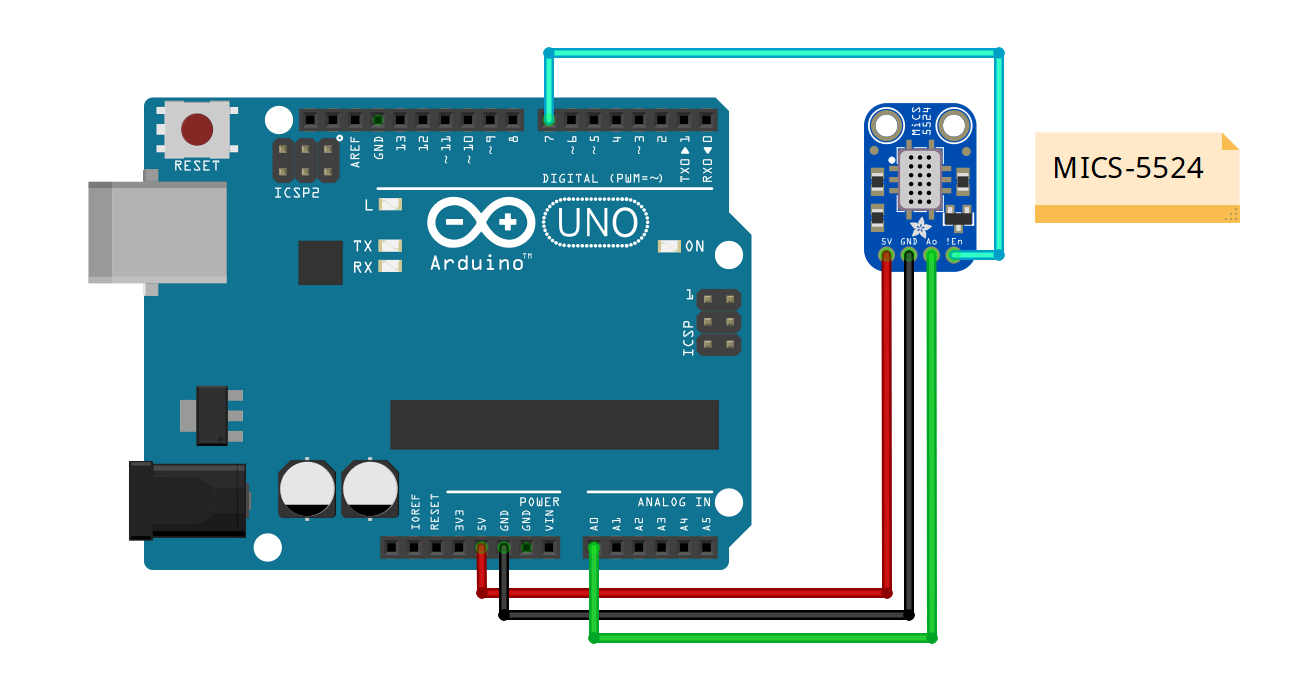

Conexión del Sensor.

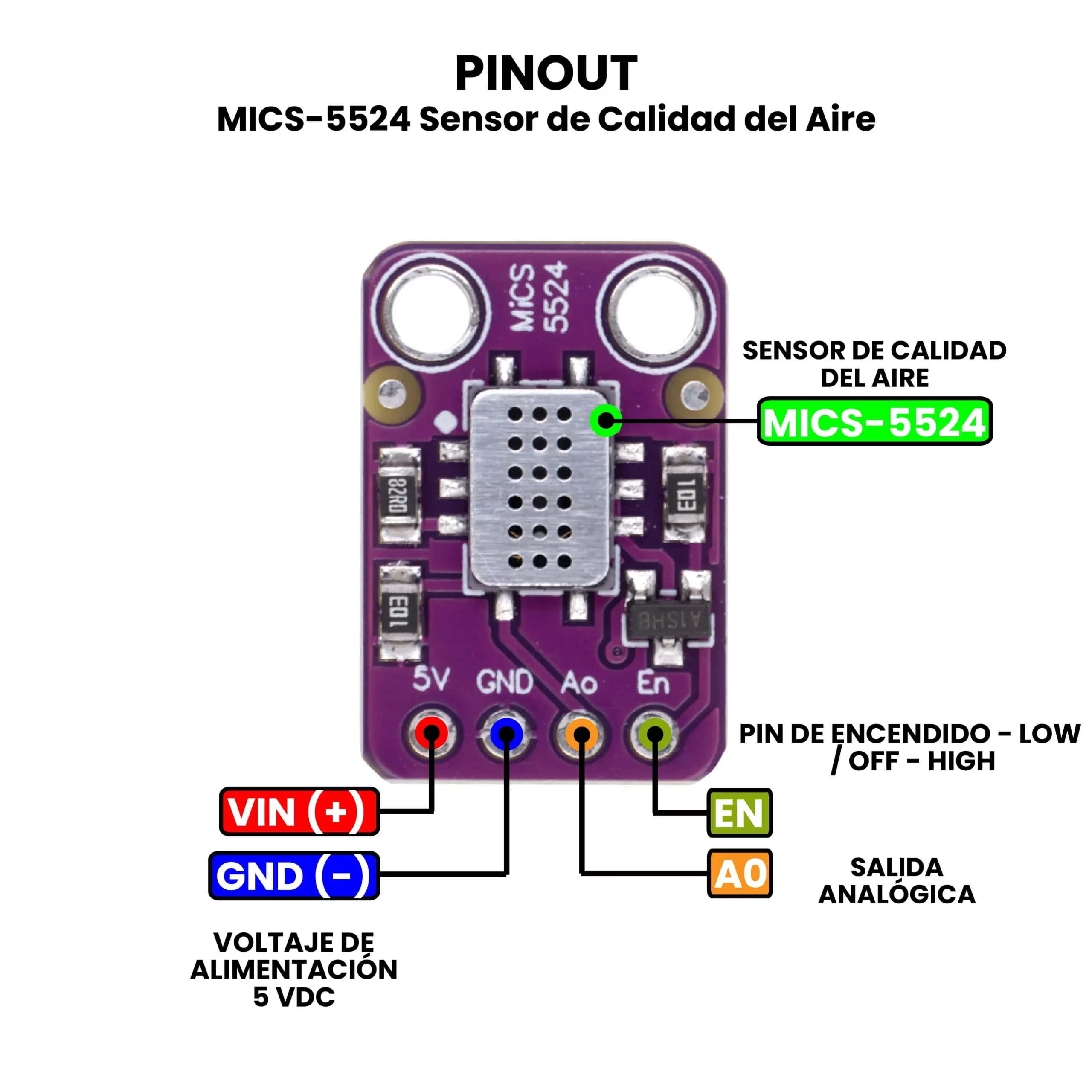

Identifica los pines del MICS-5524.
- Conecta VCC → 5V del Arduino.
- Conecta GND → GND del Arduino.
- Conecta AO → A0 del Arduino (para leer valores analógicos de concentración de gases).
- Conecta EN → 7.

Código de Arduino.
/*****************************************************
MICS-5524 — Arduino UNO
Sensor de Calidad del Aire (5V) con pin EN
*****************************************************/
const int sensorPin = A0;
const int enablePin = 7;
void setup() {
Serial.begin(9600);
pinMode(enablePin, OUTPUT);
// Encender el sensor
digitalWrite(enablePin, LOW);
Serial.println("MICS-5524 ACTIVADO");
Serial.println("Calentando sensor...");
delay(120000); // 2 minutos de calentamiento recomendado
}
void loop() {
int sensorValue = analogRead(sensorPin);
// Conversión a voltaje (ADC 10 bits, 5V)
float voltage = sensorValue * (5.0 / 1023.0);
Serial.print("ADC: ");
Serial.print(sensorValue);
Serial.print(" | Voltaje: ");
Serial.print(voltage, 2);
Serial.println(" V");
delay(1000);
}
Lectura Obtenida.
- Conecta el Arduino a tu computadora y abre el Monitor Serial en 9600 baudios.
- Espere a que se caliente el sensor (2 minutos)
- Verás valores que normalmente oscilan entre 0 y 1023, además del voltaje.
- Acerca el sensor a una fuente ligera de gas (como humo de vela) y observa cómo el valor aumenta o disminuye según la concentración.
Interpretación Básica.
- Valores más altos → mayor concentración de gases detectados.
- Valores más bajos → aire relativamente limpio.
Precaución: No inhales los gases generados para la prueba. Hazlo en un lugar ventilado y con cuidado.
Notas:
- Requiere calibración para le toma precisa de datos, para limpiar los sensores, enciéndalos durante un mínimo de 24 horas en aire limpio.
- El sensor es sensible a múltiples gases, pero no diferencia que gas ha detectado.
- Cuando se detectan gases, el voltaje analógico aumentará en proporción del gas detectado.
- Se puede usar el pin EN para apagar el sensor (súbalo a 5 V para apagarlo), al prenderlo dejé pasar algunos segundos para que empiece a tomar lecturas precisas.
