MAX7219 Letrero Electrónico Matriz 8×32

INFORMACIÓN

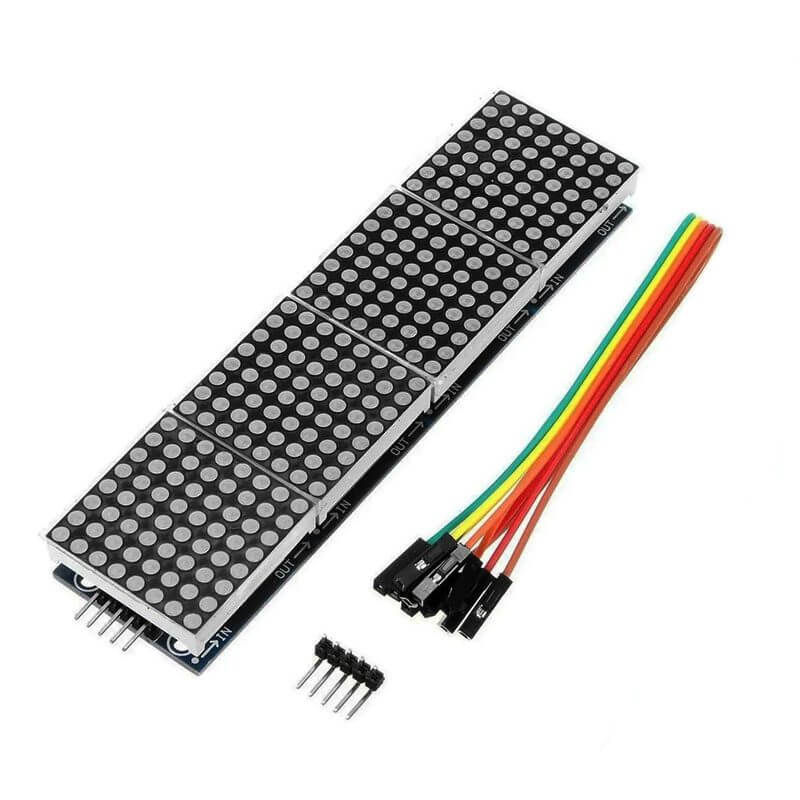

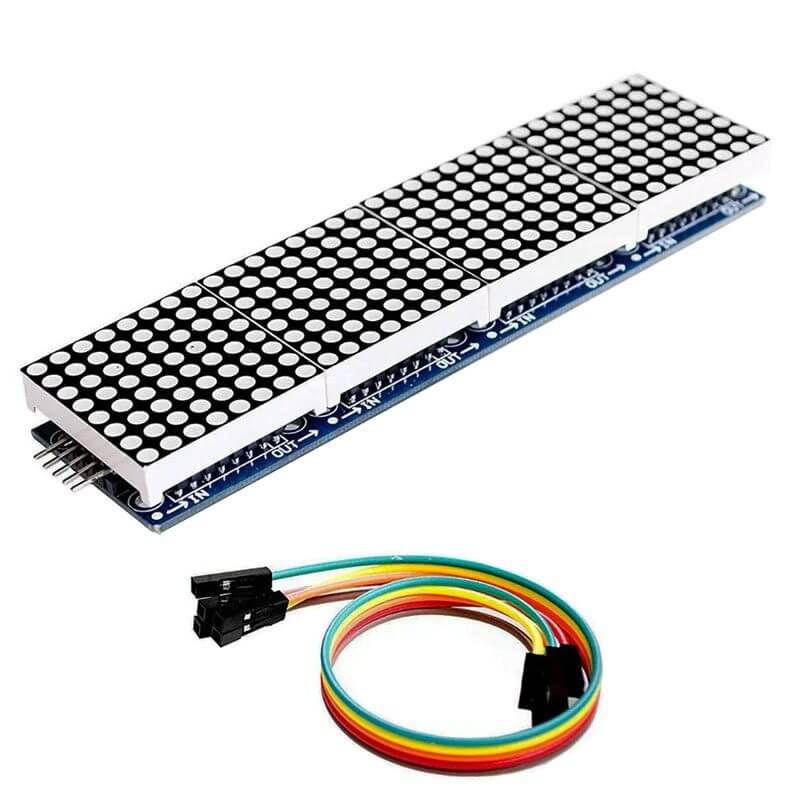

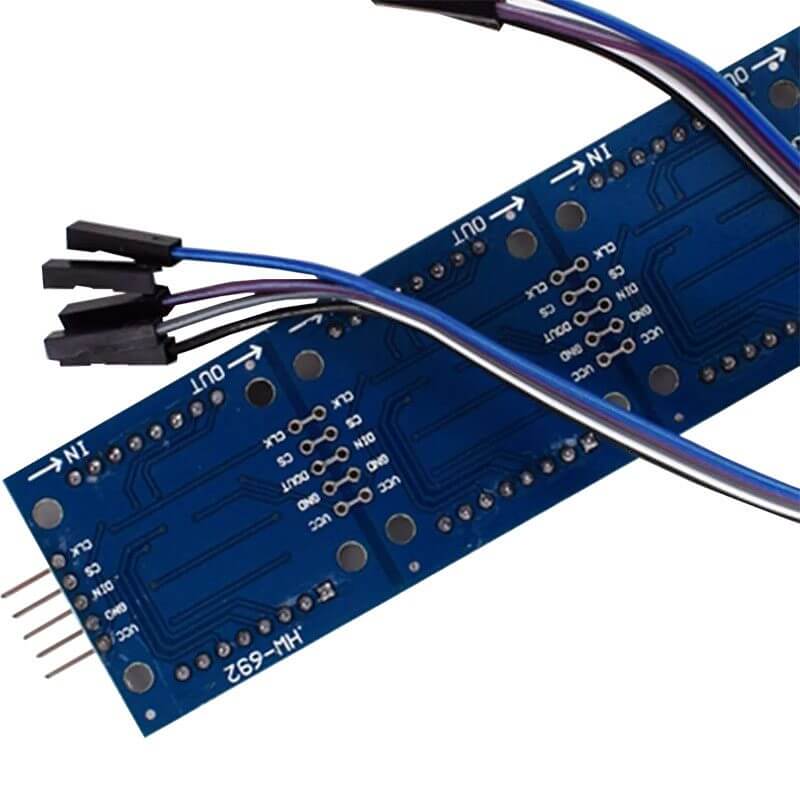

El MAX7219 Letrero Electrónico Matriz 8×32  consta de 4 módulos de 8×8 de 64 luces LED, agrupadas en 8 columnas de 8 leds cada una. Cuenta con comunicación SPI necesitando solo 3 líneas para la comunicación entre tarjetas de desarrollo.

El MAX7219 Letrero Electrónico Matriz 8×8 es muy útil para proyectos de iluminación sencillos, como lo pueden ser letreros, señalizaciones, números e inclusive por su forma de conexión, puede mostrar figuras.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Voltaje de Alimentación: 5 V
• IC Control: GC7219
• Matriz Led: M12088A7B
• Velocidad de comandos de hasta 10 MHz.
• Tipo: Cátodo Común
• Diámetro de cada led: 3 mm
• Temperatura de trabajo: 0 °C a 70 °C
• Dimensiones:   13cm X 3.3cm X 1.4cm
• Peso: 48 g

DOCUMENTACION Y RECURSOS

• Datasheet MAX7269

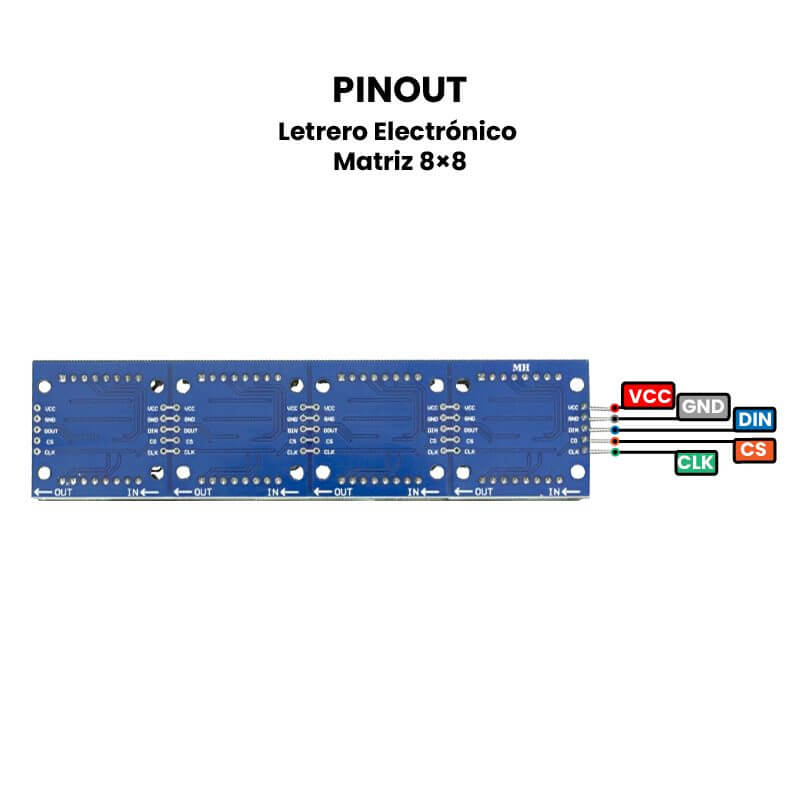

• PINOUT

Librerías

• MD PAROLA
• MD_MAX72XX

TUTORIAL

• Blog UNIT Electronics: Letrero Electrónico con Matriz de Leds MAX7219 8×32 en Arduino UNO / ESP32

INFORMACIÓN ADICIONAL

Prueba de Funcionamiento

El MAX7219 Letrero Electrónico Matriz 8×32 cuenta con comunicación SPI para poder trabajar con diversas tarjetas de desarrollo. A continuación mostraremos el diagrama de conexión y código para poder trabajar con el módulo.

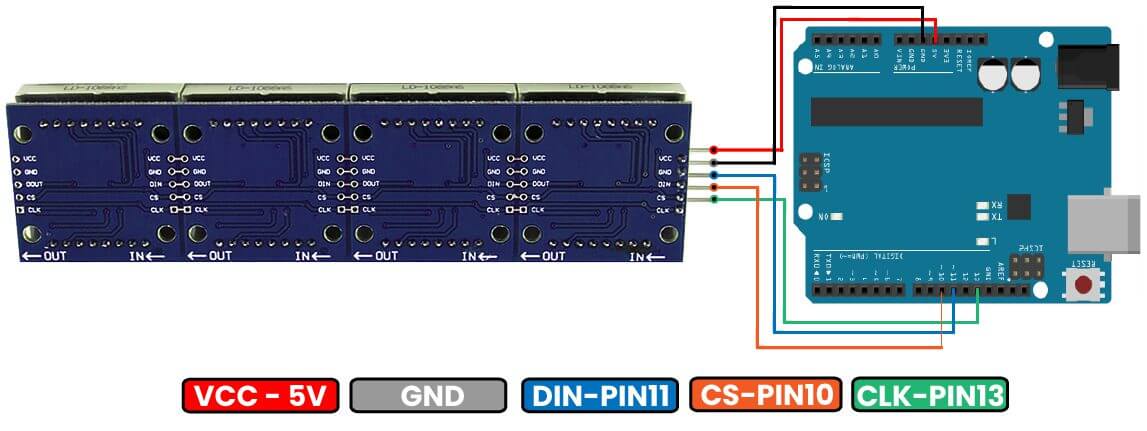

Diagrama de Conexión

Código de testeo

Ten en cuenta que para el siguiente código deberás instalar previamente las librerías:

• MD PAROLA
• MD_MAX72XX

#include <MD_Parola.h>
#include <MD_MAX72xx.h>
#define HARDWARE_TYPE MD_MAX72XX::FC16_HW //Modulo a usar para el control de led FC16
#define MAX_DEVICES 4 //numero de matrices 8x8 conectadas
#define CLK_PIN 13 // Reloj a Pin 13
#define DATA_PIN 11 //Datos a Pin 11
#define CS_PIN 10

MD_Parola P = MD_Parola(HARDWARE_TYPE, CS_PIN, MAX_DEVICES);

struct animacion
{
textEffect_t anim_in; //
textEffect_t anim_out;//
const char * textOut; // Texto en display
uint16_t speed; // Velocidad
uint16_t pause; // Pausa
textPosition_t just;
};

animacion lista[] = //Lista de acciones sobre texto presentado en la matriz
{
{ PA_SCROLL_LEFT, PA_SCROLL_LEFT , "Saludos Saludos ", 4, 0, PA_LEFT },
{ PA_SCROLL_RIGHT, PA_SCROLL_RIGHT, " amigos nuestros para", 4, 0 , PA_CENTER},
{ PA_SCROLL_LEFT, PA_SCROLL_LEFT ,"Makers", 5, 0 ,PA_LEFT},
{ PA_SCROLL_DOWN_RIGHT, PA_SCROLL_DOWN_RIGHT, "LIVE", 4, 2 , PA_CENTER},
{ PA_SCROLL_DOWN_LEFT, PA_SCROLL_DOWN_LEFT ,"Hasta", 4, 2 ,PA_LEFT},
{ PA_SCROLL_UP_RIGHT, PA_SCROLL_UP_RIGHT, "Luego", 4, 2 ,PA_RIGHT},

};

void setup() {
P.begin();

for (uint8_t i=0; i<ARRAY_SIZE(lista); i++)
{
lista[i].speed *= P.getSpeed(); lista[i].pause *= 1000; //velocidad de transición del mensaje
}
}

void loop() {
static uint8_t i = 0; // se establece índice de acciones al texto

if (P.displayAnimate()) // animación y regresa a valor "true " cuando animación es completa
{
if (i == ARRAY_SIZE(lista))i = 0; // reinicia el índice de acciones

P.displayText(lista[i].textOut, lista[i].just, lista[i].speed,
lista[i].pause, lista[i].anim_in, lista[i].anim_out);
delay(1000);
i++; // avance en el indice de acciones al texto
}
}
