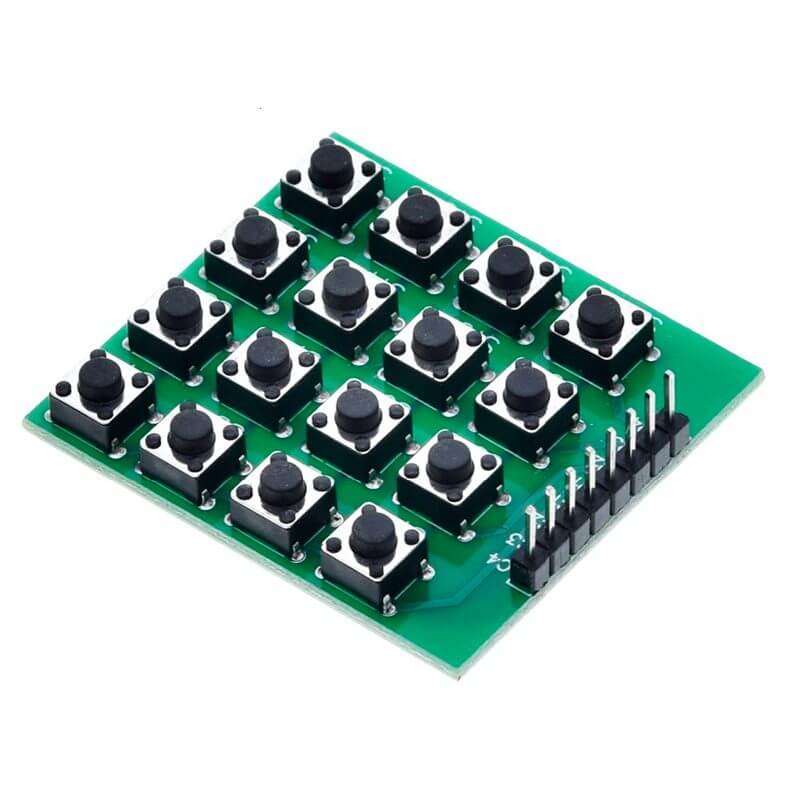

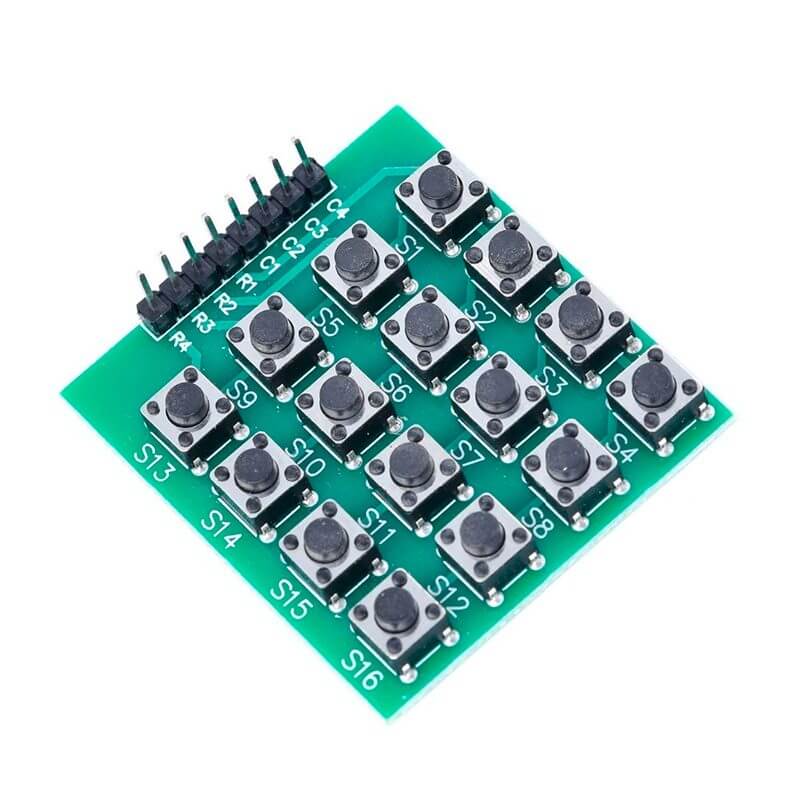

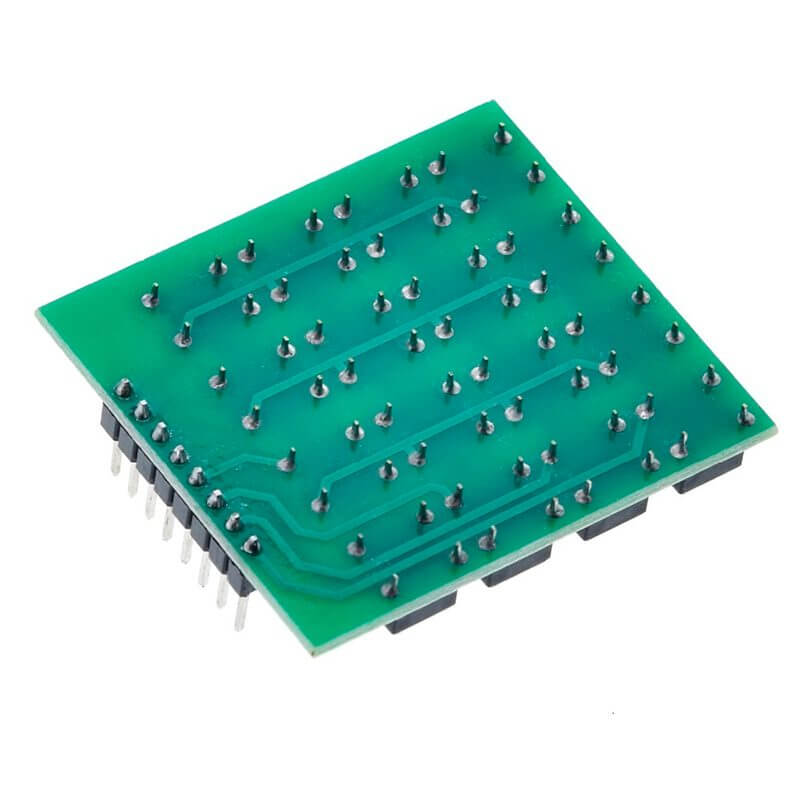

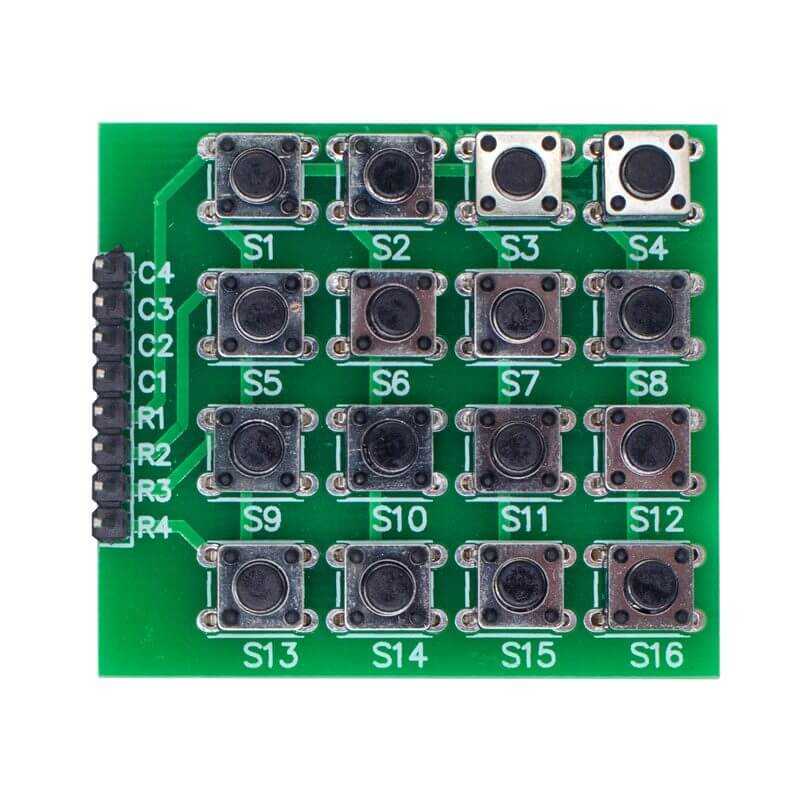

Matriz de 4×4 Push Buttons

Name: Matriz de 4x4 Push Buttons
SKU: OFERTA-138
Availability: InStock

El precio original era: $ 37.00.El precio actual es: $ 16.45.

400 disponibles

SKU: OFERTA-138 Categoría: OFERTAS Etiquetas: matriz, Módulo de Teclado, OFERTA-138, Pulsadores, Push Buttons, teclado matricial, Teclado Matricial 4x4

INFORMACIÓN

Matriz de 4×4 Push Buttons es un arreglo de botones pulsadores normalmente abiertos, estos botones están conectados entre si en filas y columnas, de modo que se pueden leer varios botones con el mínimo número de pines requeridos. Matriz de 4×4 Push Buttons contiene un total de 16 botones montados sobre una PCB, puedes conectarla a cualquier microcontrolador y tarjeta de desarrollo compatible como Arduino o ESP32 y usarla en aplicaciones como sistemas de seguridad, introducción de datos, selección de menús o activación de distintas salidas.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Matriz de botones 4×4
Botones: 16
Material: PCB
Color: Verde
Número de filas: 4
Número de columnas: 4
Pines: 8 Pin headers de 2.54 mm

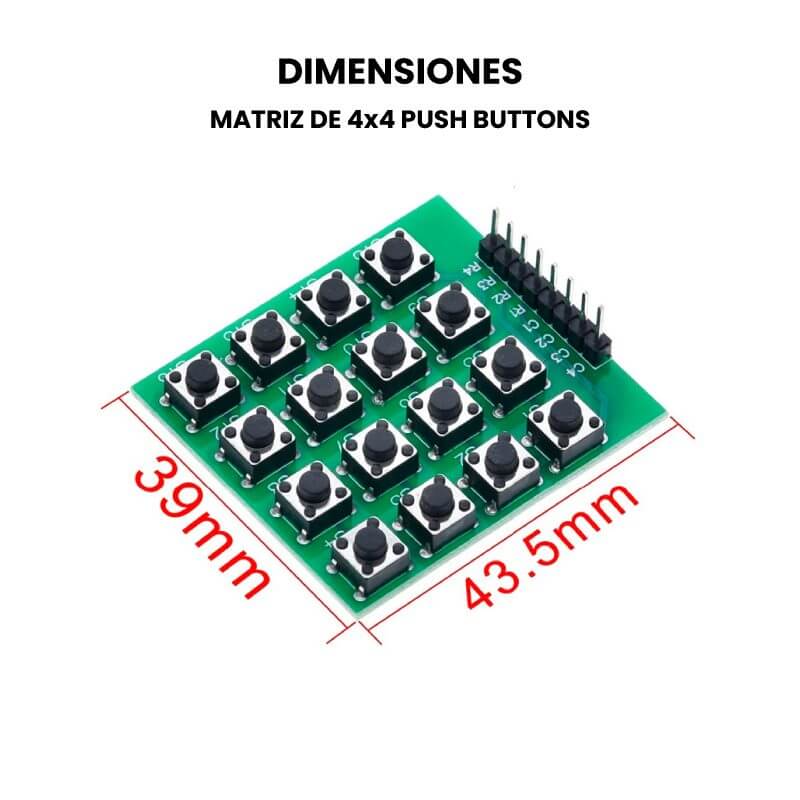

Dimensiones: 39 mm x 43.5 mm
Peso: 11g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Cómo utilizar la Matriz de 4×4 Push Buttons?

Para utilizar un teclado con cualquier microcontrolador es necesario entender cómo está conformada internamente la distribución de los botones. En las siguientes imágenes se puede detallar como esta compuesto el teclado de acuerdo a los botones y los pines que tiene, así mismo el diagrama de conexión de cómo están configurados internamente los botones con respecto a los pines:

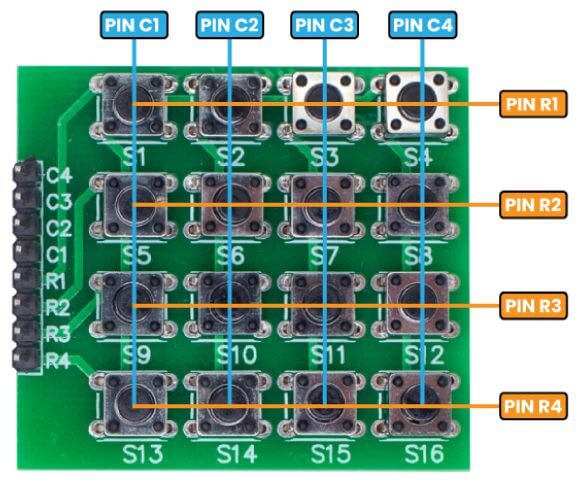

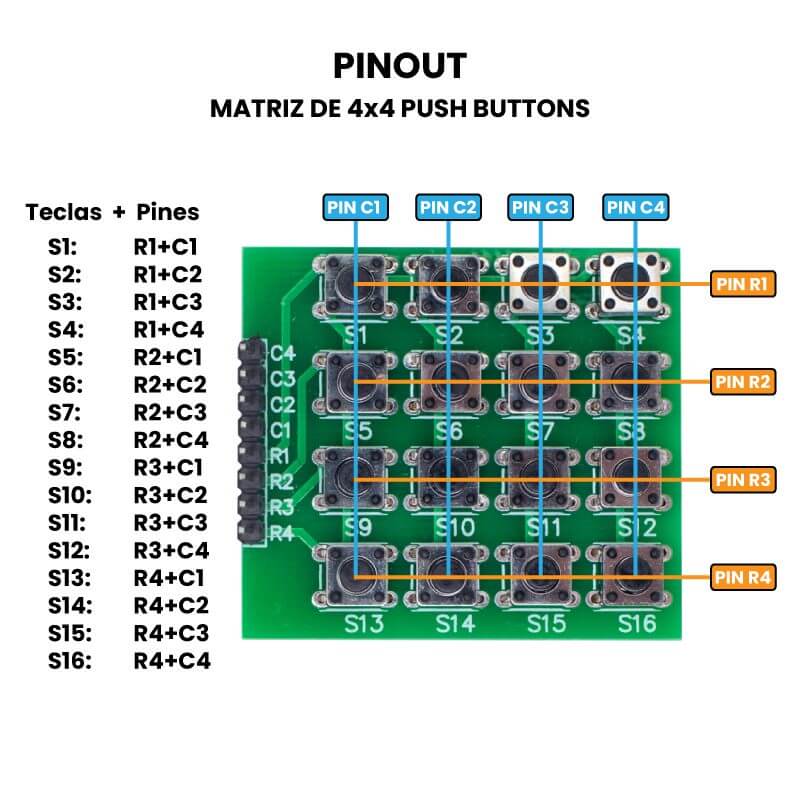

Pinout

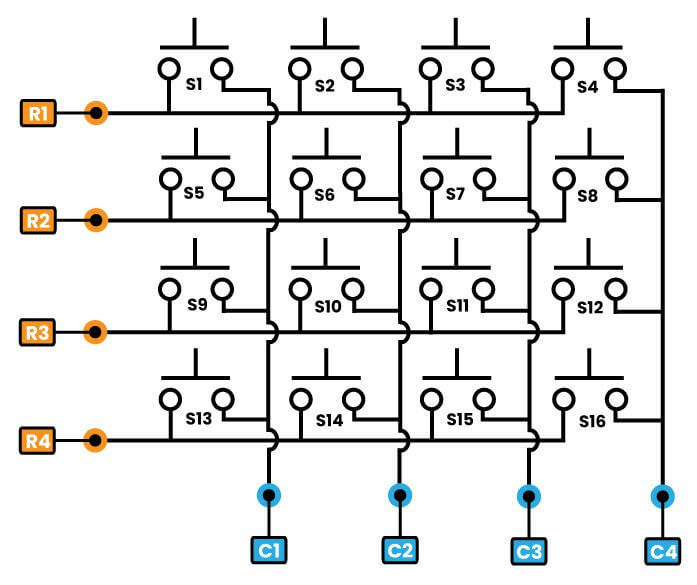

Diagrama

Para programar el Teclado o Keypad en Arduino o en cualquier otro microcontrolador, basta con seguir en orden la siguiente secuencia:

Inicialmente conectamos el teclado matricial en los pines digitales del ARDUINO.
Definiremos las Filas de la matriz como Salidas y las Columnas como Entradas con configuración Pull Up para que estas entradas siempre estén recibiendo un 1 lógico si ningún botón está presionado.
Configurar Filas en 1 lógico o 5V
Aplicamos el concepto de la Multiplexación: Vamos a mandar un 0 lógico por cada fila y vamos a leer todas las columnas, si se detecta que alguna columna recibió el cero lógico, indica que el botón que comparte la fila y la columna fue presionado, en caso contrario vuelvo a colocar la fila en 1 lógico y verifico la siguiente fila.
