INFORMACIÓN

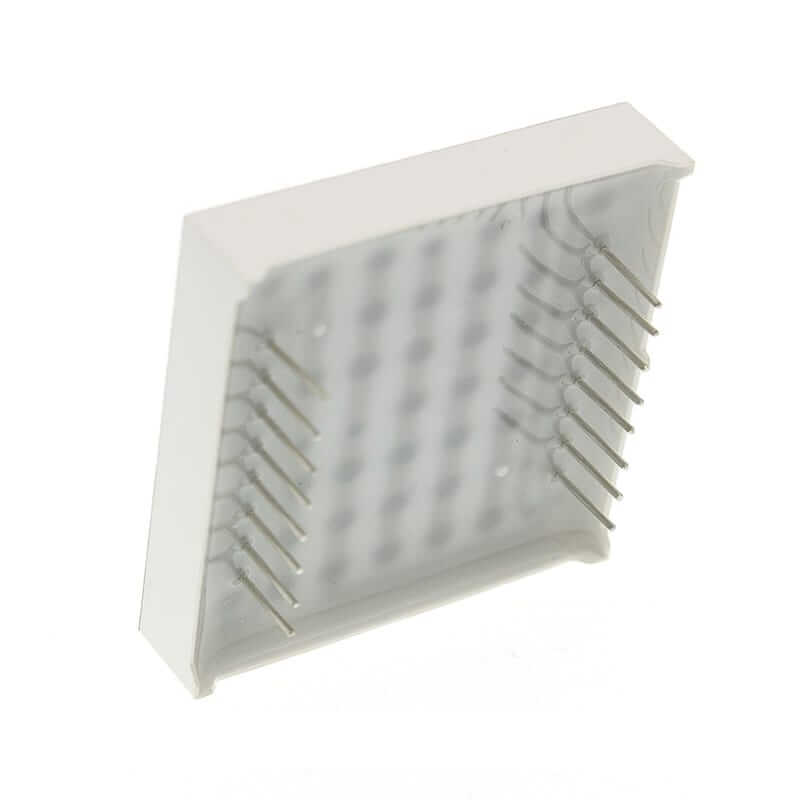

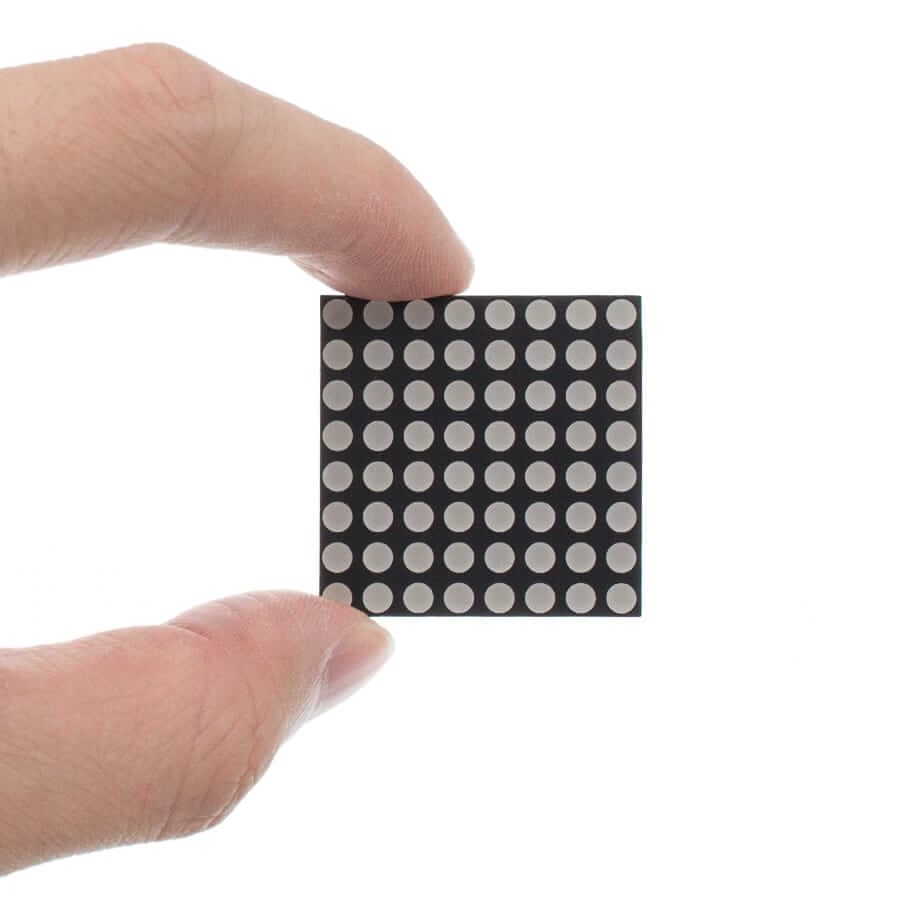

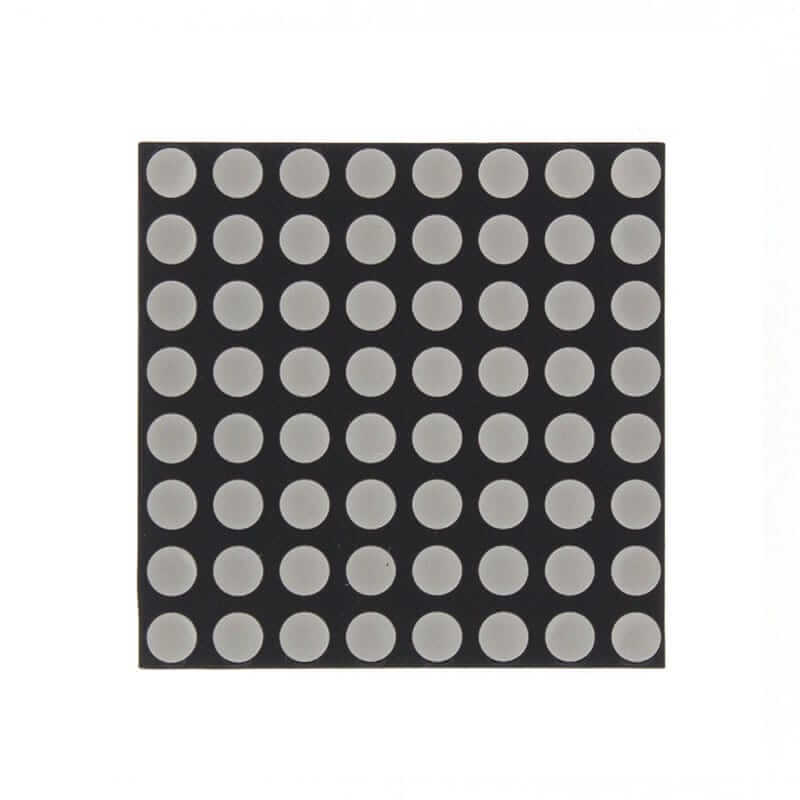

Matriz LED 8×8 1088AS es un dispositivo que consta de 64 luces led´s agrupados por 8 columnas de 8 leds cada una, cada led tiene un diámetro de 3mm con dimensiones de 32mm por 32mm. La matriz se divide en columnas y filas, la letra F corresponde para las filas y la letra C para las columnas, tiene 16 pines de los cuales 8 son para las filas y 8 para las columnas. Quieres aprender más acerca de este producto te invito a visitar nuestros tutoriales en nuestro Blog.
Esta matriz es muy útil para proyectos electrónicos, cómo lo pueden ser letreros, señalizaciones, indicadores de números y letras. Por su forma de conexión permite controlar cada led de forma individual. Puedes programar esta matriz con la ayuda de las placas de desarrollo Arduino y con un protoboard conectar cada uno de los leds de manera independiente para tener control de cada uno, o igual puedes utilizar el circuito integrado MAX7219 para facilitar las conexiones y la programación.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Modelo: Matriz LED 8X8 1088AS
- Color: Rojo
- Tipo: THT
- Voltaje de alimentación: 5V
- Diámetro de cada LED: 3mm

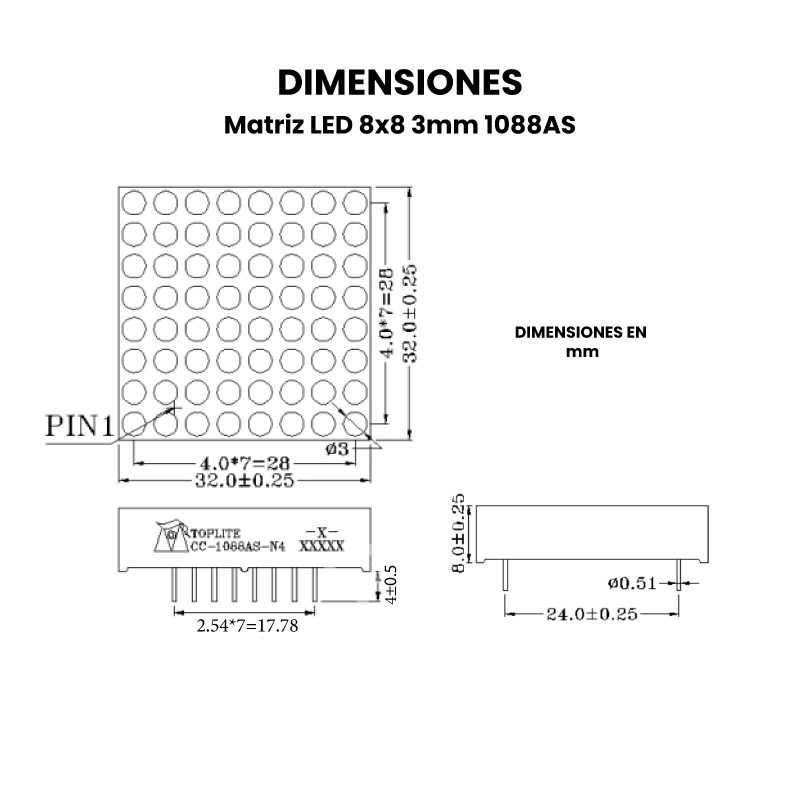

- Tamaño del módulo: 32mm x 32mm x 7mm
- Peso: 6g
DOCUMENTACIÓN Y RECURSOS
TUTORIAL
INFORMACIÓN ADICIONAL
ESTRUCTURA DE LA MATRIZ LED 1088AS

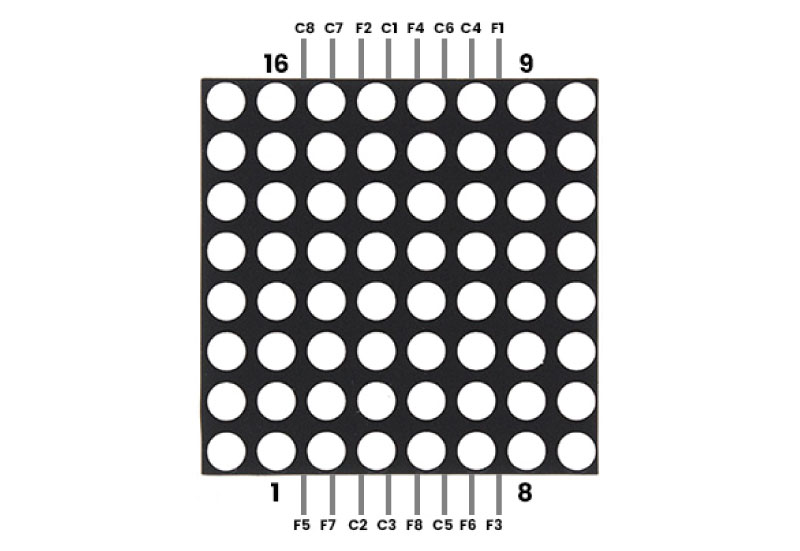

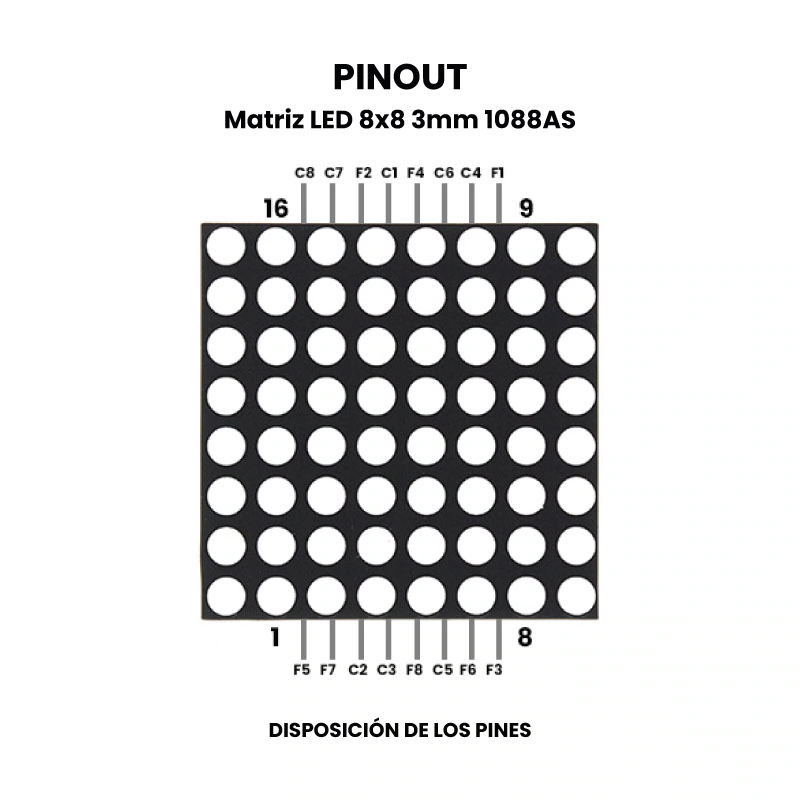

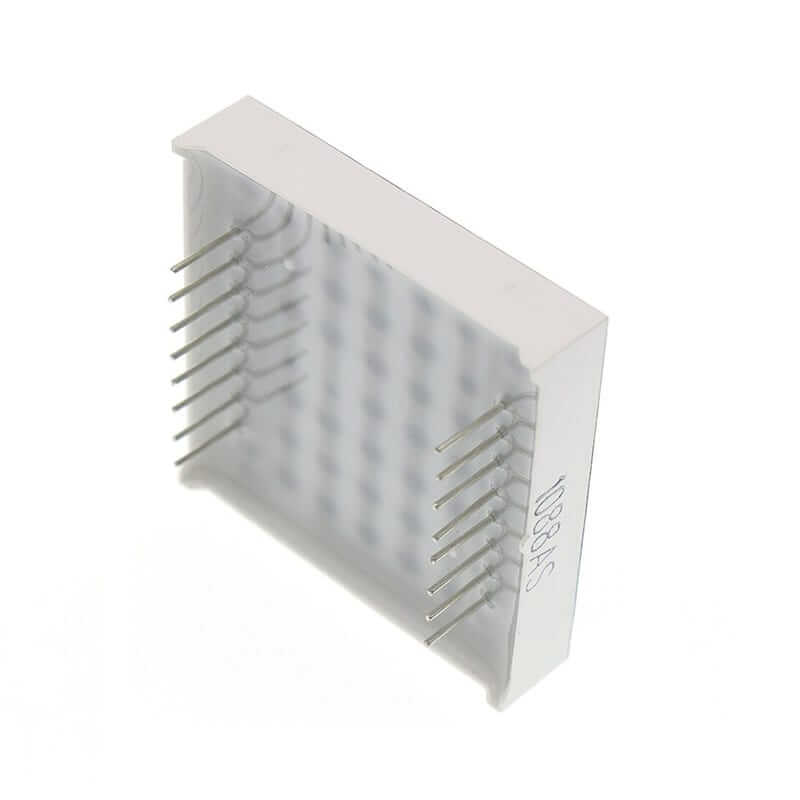

Antes de realizar cualquier conexión te explicamos como es la construcción de una matriz led. Lo primero que deberás hacer es identificar en que consiste cada uno de los pines, en la siguiente imagen se muestra el Pinout de la Matriz LED 8×8.

¿QUÉ VAMOS A IDENTIFICAR?
- La matriz se divide en columnas y filas, la letra F corresponde para las filas y la letra C para las columnas.
- Tiene 16 pines, de los cuales 8 son para las filas y 8 para las columnas.
- Cada pin está identificado por una letra y número.
- El primer pin de la matriz, se indica a través de una muesca, a partir de él se empieza a enumerar del 1 al 8 o de izquierda a derecha.
- La matriz es de cátodo común en sus columnas y de ánodo común en las filas.

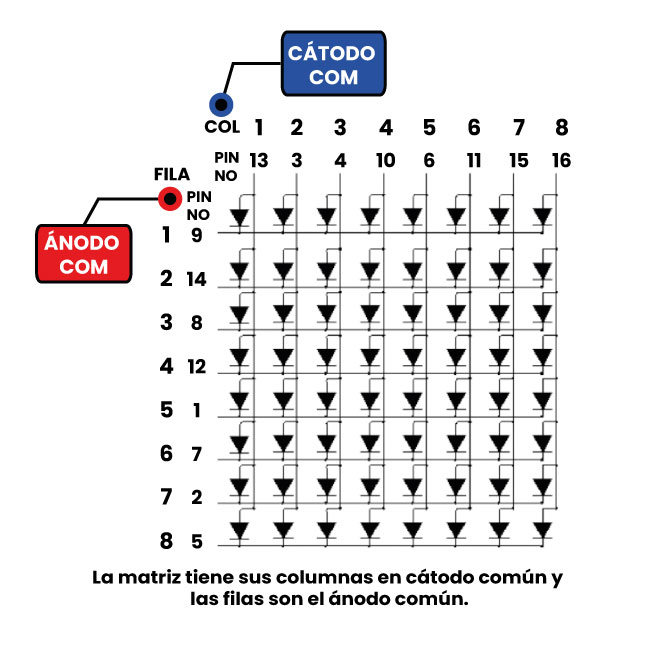

En la siguiente imagen se muestra como está construida internamente la matriz.

Por lo tanto, la disposición de pines quedaría de la siguiente forma:
| CONEXIÓN COLUMNAS DE MATRIZ | ||||||||
| COLUMNA | C1 | C2 | C3 | C4 | C5 | C6 | C7 | C8 |
| PIN MATRIZ | 13 | 3 | 4 | 10 | 6 | 11 | 15 | 16 |
| CONEXIÓN FILAS DE MATRIZ | ||||||||
| FILA | F1 | F2 | F3 | F4 | F5 | F6 | F7 | F8 |
| PIN MATRIZ | 9 | 14 | 8 | 12 | 1 | 7 | 2 | 5 |

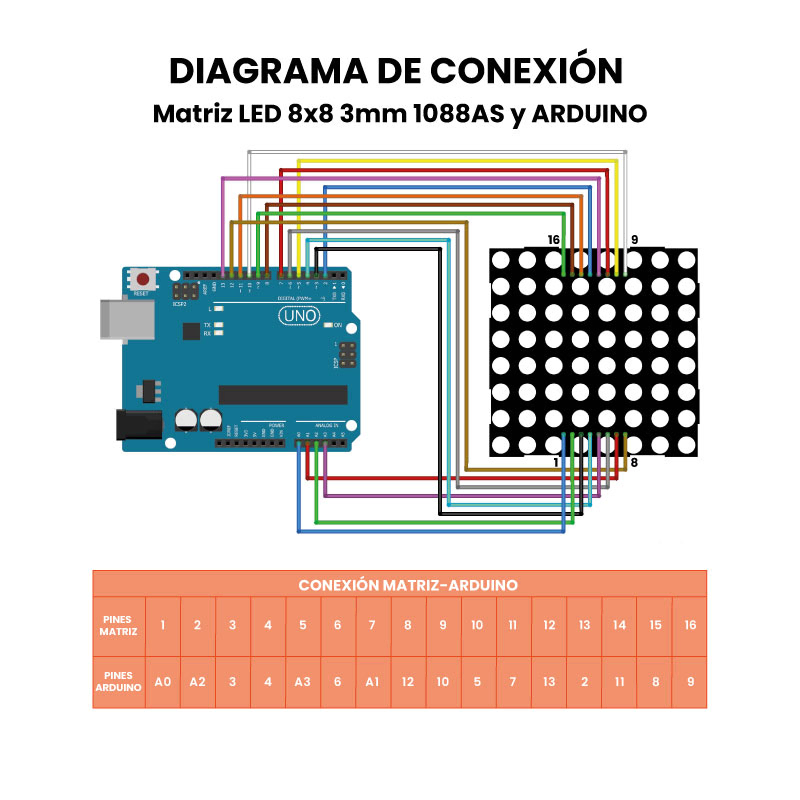

Ahora ya puedes realizar tus conexiones de forma segura, en nuestro blog, podrás encontrar un tutorial de como conectar y programar la Matriz LED a Arduino.
