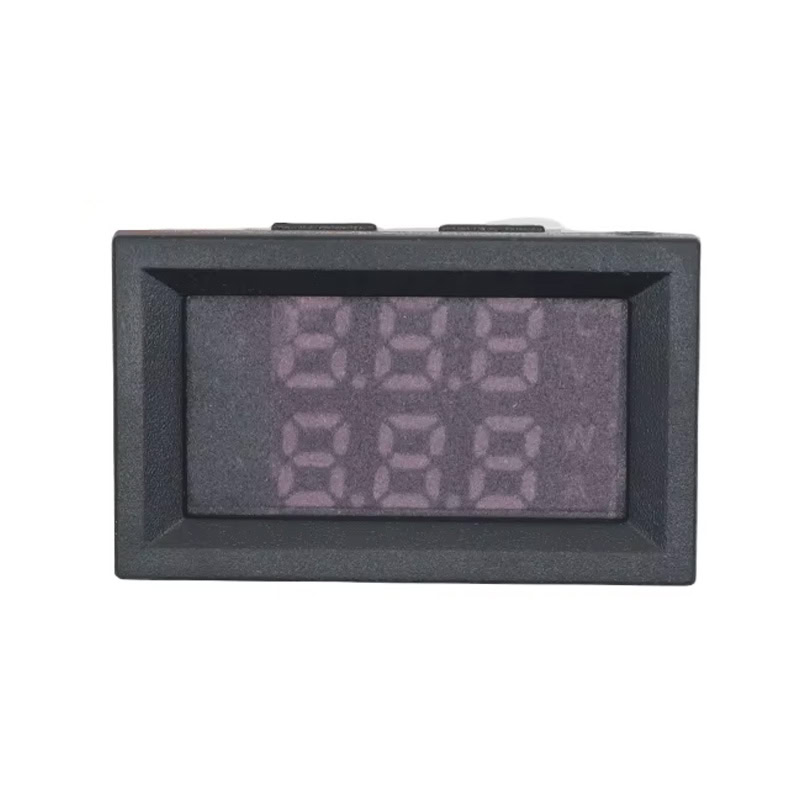

Voltímetro 100V Amperímetro 10A DC Display Digital

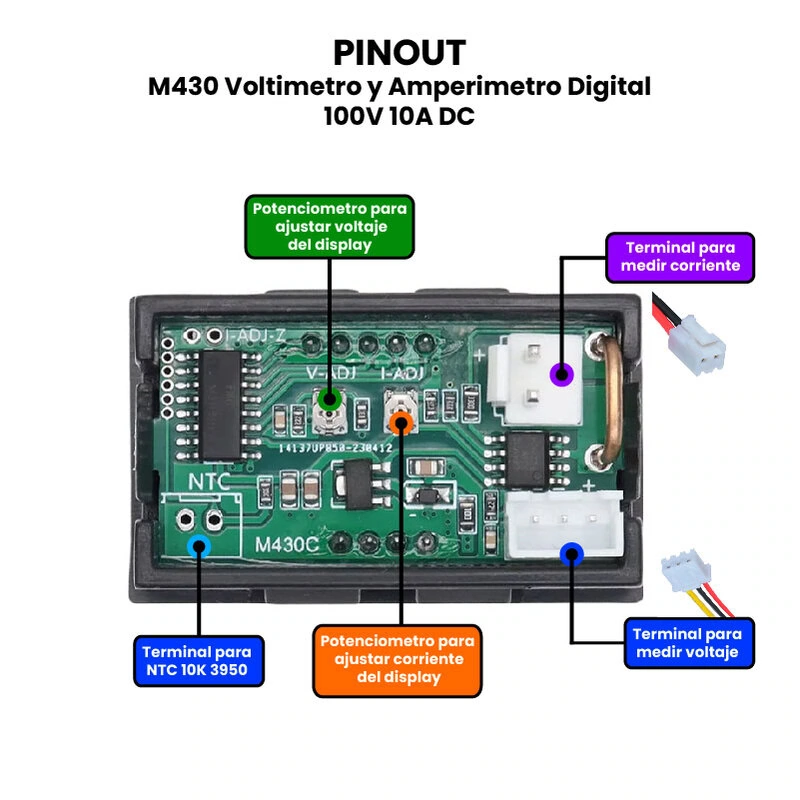

AR0616 - M430 Voltimetro y Amperimetro Digital 100V 10A DC PINOUT

M430 Voltimetro y Amperimetro Digital 100V 10A DC

$ 50.00

309 disponibles

CANTIDAD	PRECIO
10 piezas	$ 43.25
25 piezas	$ 38.37
35 piezas	$ 34.47

SKU: AR0616 Categorías: ENERGÍA, MÓDULOS Etiquetas: 100V, 10A, corriente, digital, Directa, display, general, Indicador, medición, medidor, NTC 10 k 3950, temperatura, voltimetro

Comprados juntos frecuentemente

Precio de los tres:

Este producto: M430 Voltimetro y Amperimetro Digital 100V 10A DC - $ 50.00
Cable Banana Caiman Negro Rojo 1m - $ 19.00
Conector Banana Hembra 4mm Color: Negro - $ 4.00

INFORMACIÓN

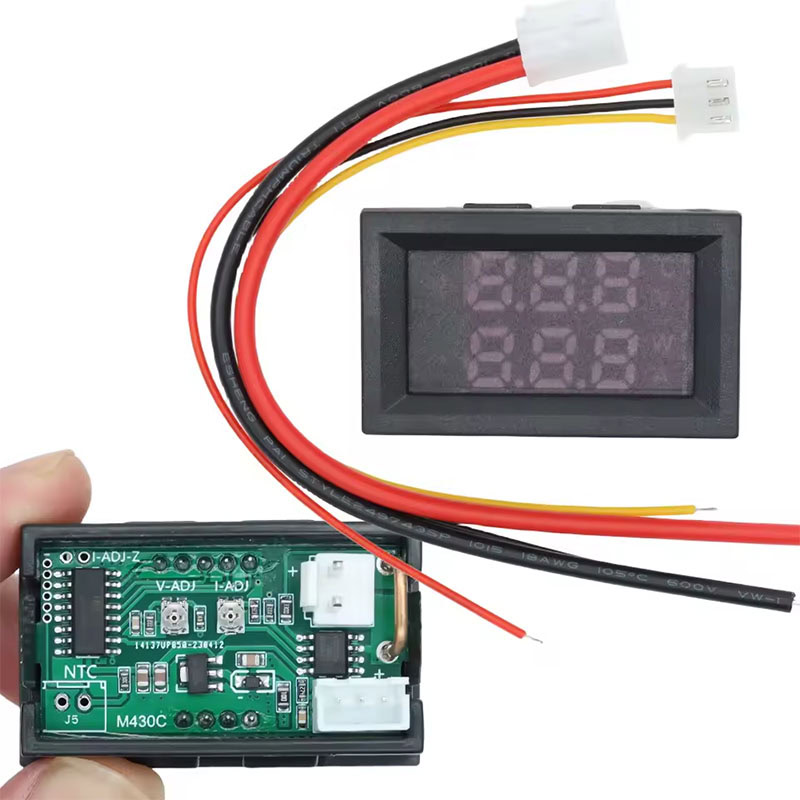

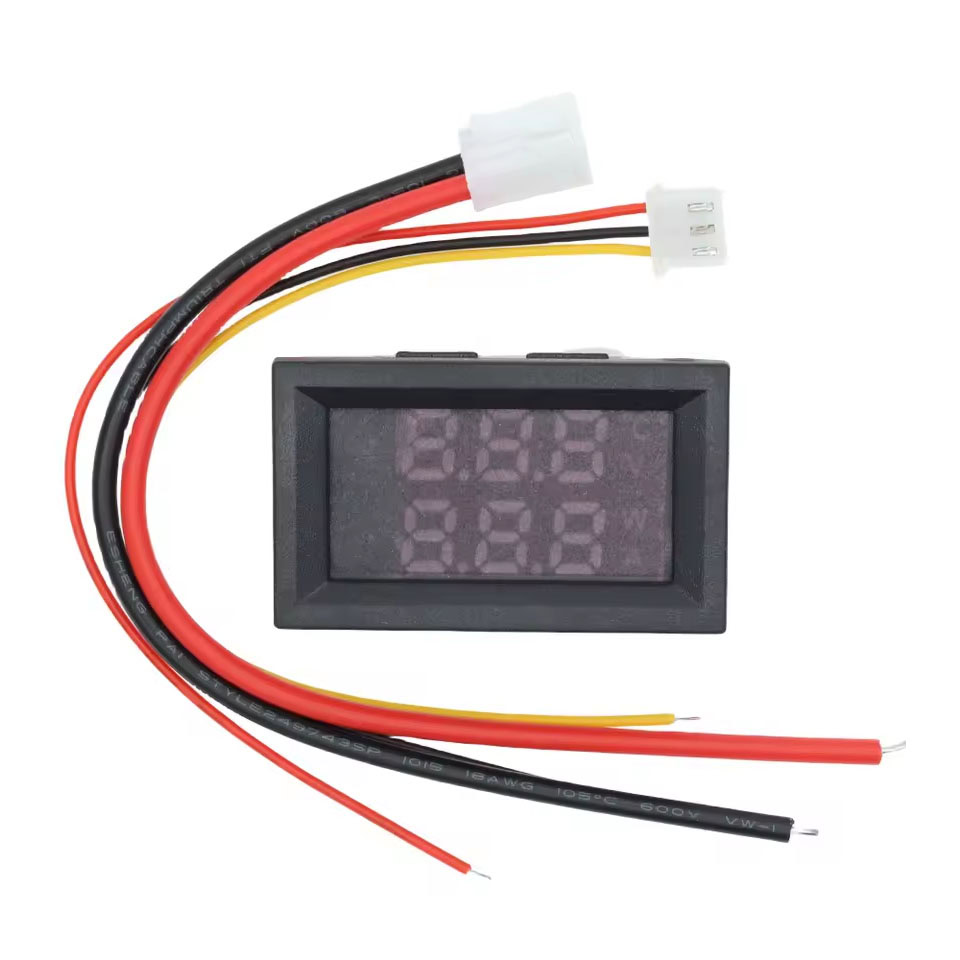

El M430 Voltímetro y Amperímetro Digital 100V 10A DC es un dispositivo compacto diseñado para medir simultáneamente el voltaje y la corriente continua en un circuito eléctrico. Su funcionamiento se basa en la detección de la diferencia de potencial para calcular el voltaje y en la medición de la caída de tensión a través de una resistencia shunt interna para determinar la corriente que circula por el sistema. Los valores se muestran en una pantalla LED de dos colores, generalmente rojo para el voltaje y azul para la corriente, lo que permite un monitoreo en tiempo real del consumo energético. Este incluye el cable de 3p con conector hembra XH-2.54 longitud de 14 cm y el cable de 2p con conector hembra VH-3.96 longitud de 14 cm.

El M430 Voltímetro y Amperímetro Digital 100V 10A DC se utiliza para monitorear en tiempo real el consumo eléctrico en proyectos y sistemas de corriente continua, siendo ideal para fuentes de alimentación, sistemas de carga de baterías, instalaciones de energía solar, vehículos eléctricos y proyectos electrónicos DIY. Sus aplicaciones incluyen la supervisión de voltaje y corriente para evitar sobrecargas, la verificación del rendimiento de paneles solares, el control del consumo de motores DC, y el seguimiento del estado de baterías en sistemas portátiles o estacionarios. Gracias a su pantalla LED de doble lectura y su fácil instalación, es una herramienta práctica para diagnóstico, mantenimiento preventivo y monitoreo energético en proyectos de baja tensión.

ESPECIFICACIONES Y CARACTERÍSTICAS

Modelo: M430-10A.
Funciones:
- Voltímetro.
- Amperímetro.
- Termómetro.
Voltaje de funcionamiento: 4.5 a 30 VCD.
Rangos:
- De Voltaje: 0 a 100 VDC (A partir de 0.2 V).
- De corriente: 0 A a 10 ADC.
Precisión: ±1%.
Pantalla: Digital LED de dos colores:
- Rojo: Voltaje.
- Azul: Corriente.

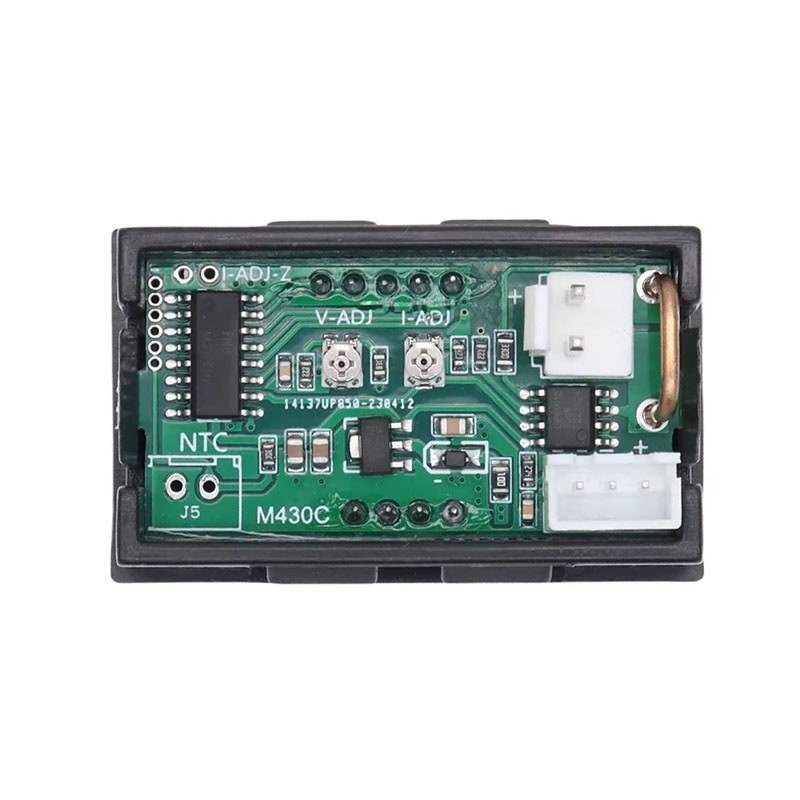

Potenciómetros:
- V-ADJ: Ajuste de voltaje.
- I-ADJ: Ajuste de corriente.
Conectores:
- XH-2.54-3P para alimentación y medir voltaje.
- VH-3.96-2P para medir corriente.
- Pines opcionales para conectar un sensor NTC 10K 3950.

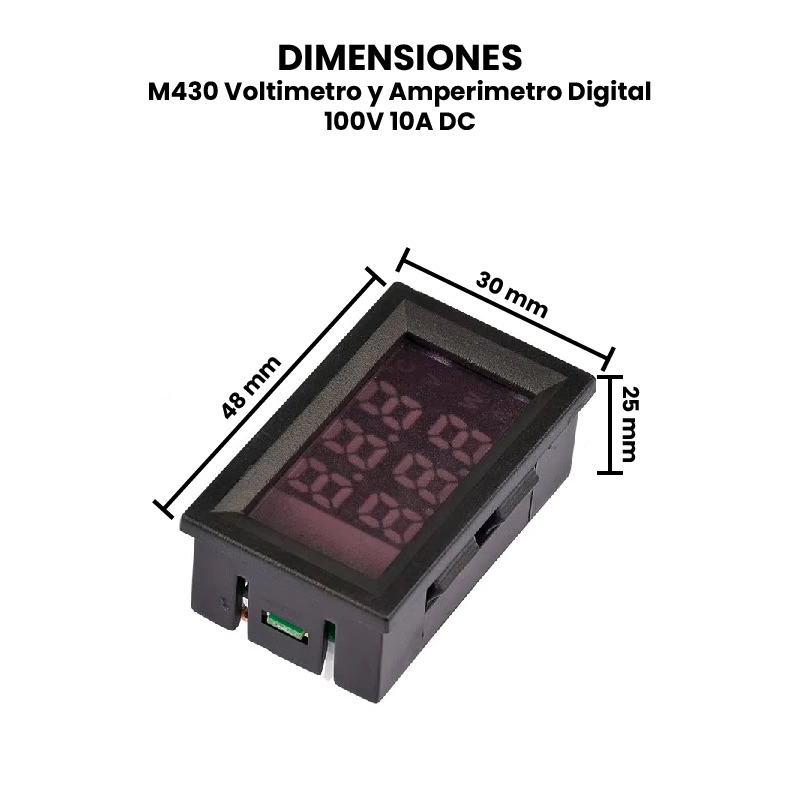

Dimensiones: 48 mm x 30 mm x 25 mm.
Peso: 21 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Recomendaciones:

Verifica las conexiones: Asegúrate de conectar los terminales de voltaje y corriente de acuerdo a tu aplicación y los diagramas especificados en el Datasheet.
No excedas los límites: Evita aplicar voltajes mayores a 100V DC o corrientes superiores a 10A, ya que podrías dañar el módulo.
Aísla las conexiones: Utiliza conectores seguros y bien aislados para evitar cortocircuitos o interferencias.
Calibración precisa: Si es necesario, utiliza los potenciómetros de ajuste (V-ADJ e I-ADJ) en el módulo para calibrar las lecturas según tus necesidades.
Alimenta correctamente el módulo: Asegúrate de proporcionar un voltaje de alimentación dentro del rango especificado para evitar daños.
