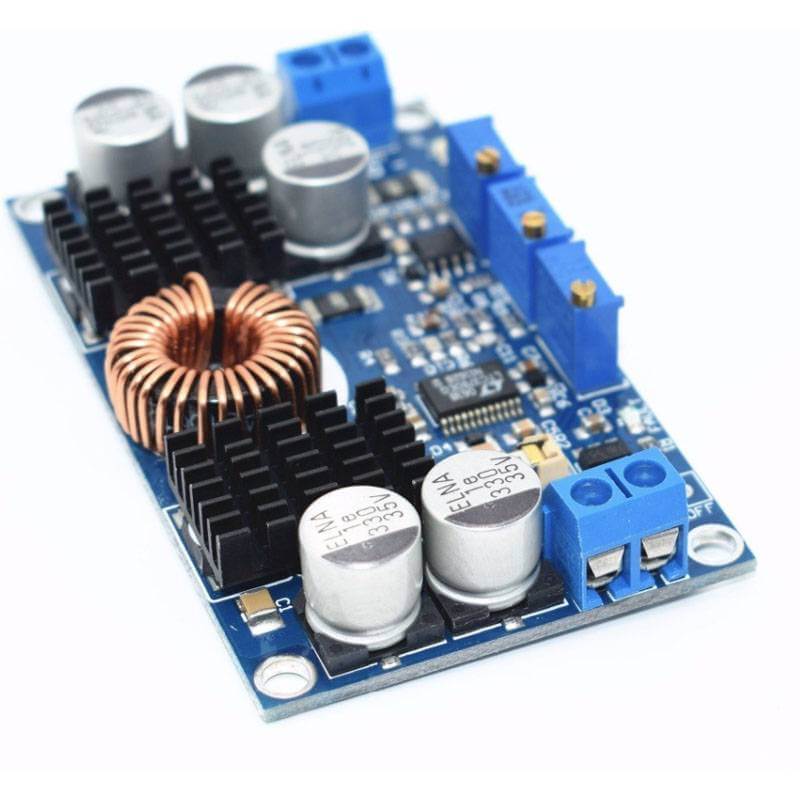

LTC3780 Regulador Step Up / Down 1V-30V 80W 10A

INFORMACIÓN

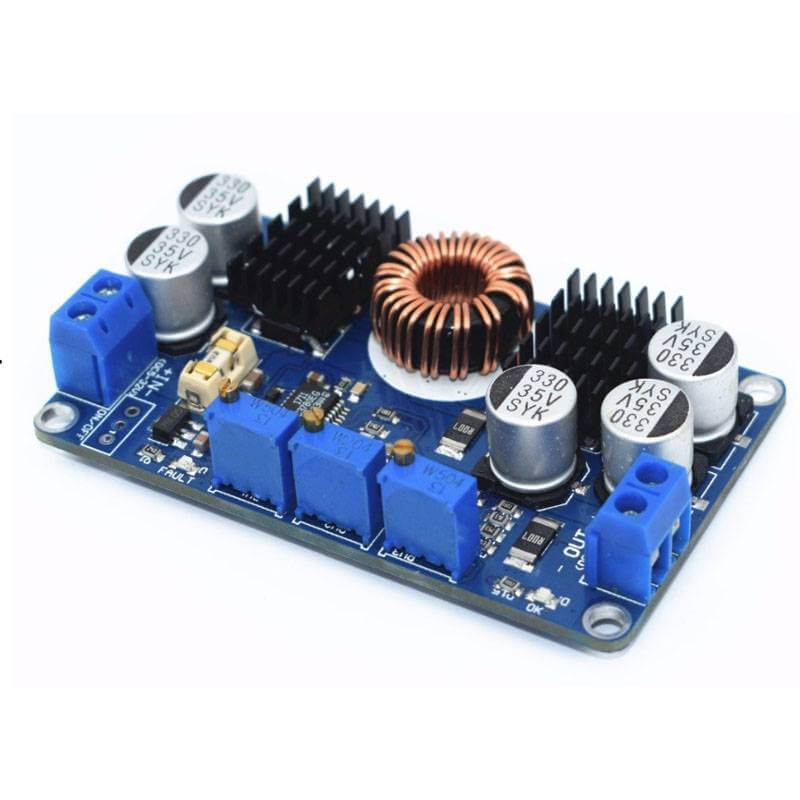

El LTC3780 Regulador Step Up / Down tiene como función entregar un voltaje de salida constante frente a variaciones del voltaje de entrada o de carga, se le considera como un regulador de tipo conmutado elevador-reductor (Step-Up-Down o Buck-Boost) soporta corrientes de salida de hasta 10 A y trabaja a un voltaje de entrada de 5 V a 32 V, para proporcionar voltaje de salida de 1 V a 30 V y una potencia pico de 130 W.

El LTC3780 Regulador Step Up / Down se puede usar en aplicaciones donde la entrada de voltaje tenga muchas variaciones como paneles solares, o puedes usarlo para alimentar circuitos electrónicos, cargas de un máximo de 10 A, cargadores, entre otras cosas.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: LTC3780
• Voltaje
  • Entrada: 5 V a 32 V (Ajustar el potenciómetro UV-SET, con el voltaje mínimo deseado, el led FAULT encenderá si hay un voltaje menor al deseado.)
  • Salida: 1 V a 30 V
• Corriente de salida:
  • Recomendado: 8 A
  • Máximo: 10 A
• Potencia de salida:
  • Recomendado: hasta 80W
  • Máximo: 130W
• Protección de corto circuito: si
• Fusible: 15 A
• Rango de temperatura: -45 a 85 °C

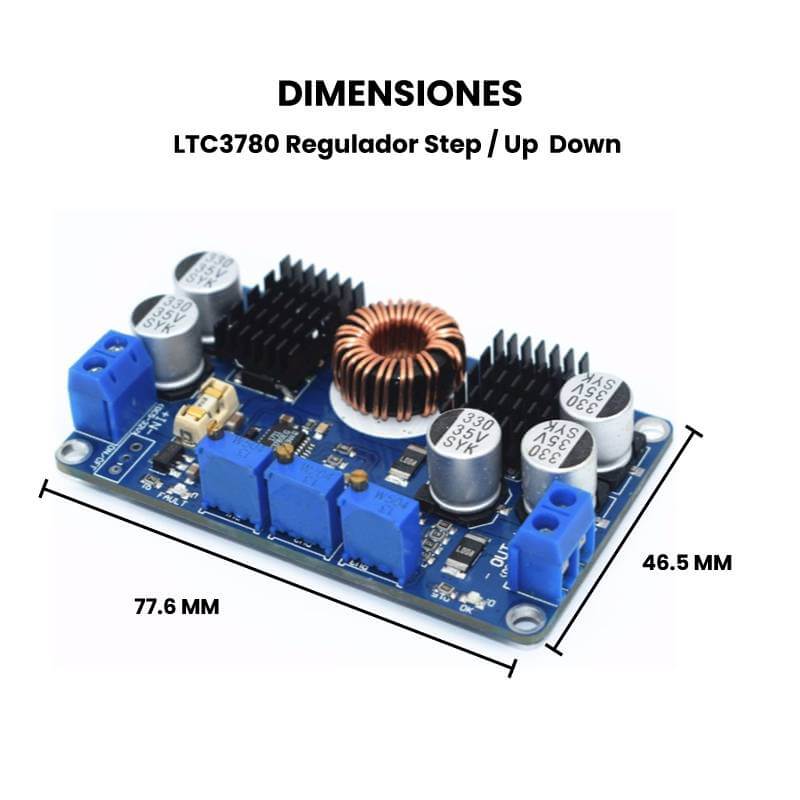

• Dimensiones: 77.6 mm x 46.5 mm x 15 mm
• Peso: 40g

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Dimensiones

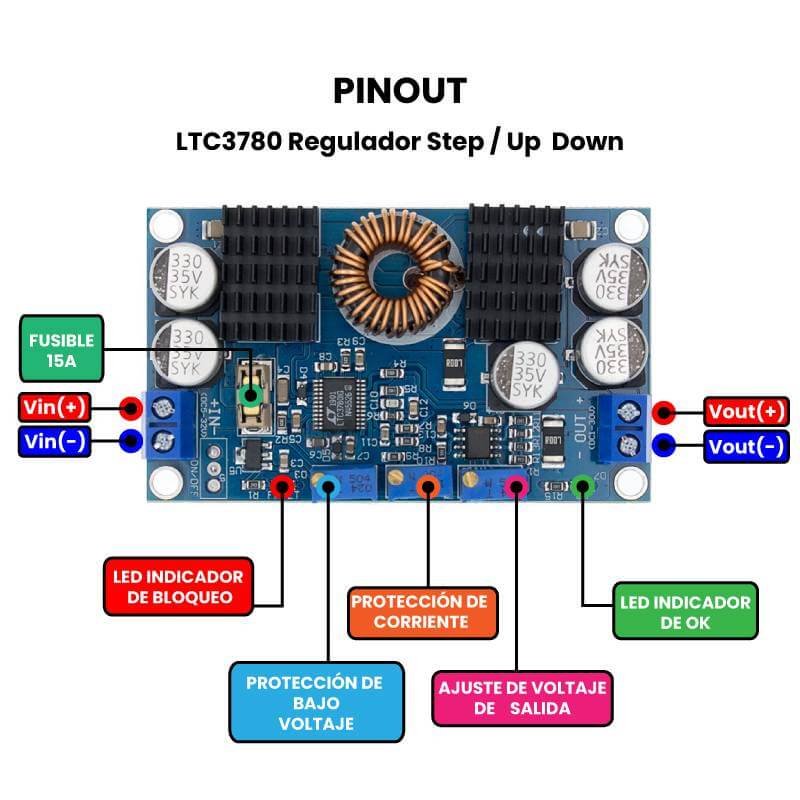

• Pinout

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

La corriente máxima que tolera es del 10A pero si el uso es frecuente y quiere prolongar la vida útil del modulo usar hasta 8A.

La potencia recomendada de uso es hasta 80 W, o en su defecto, se recomienda fortalecer el modulo con un disipador de calor.

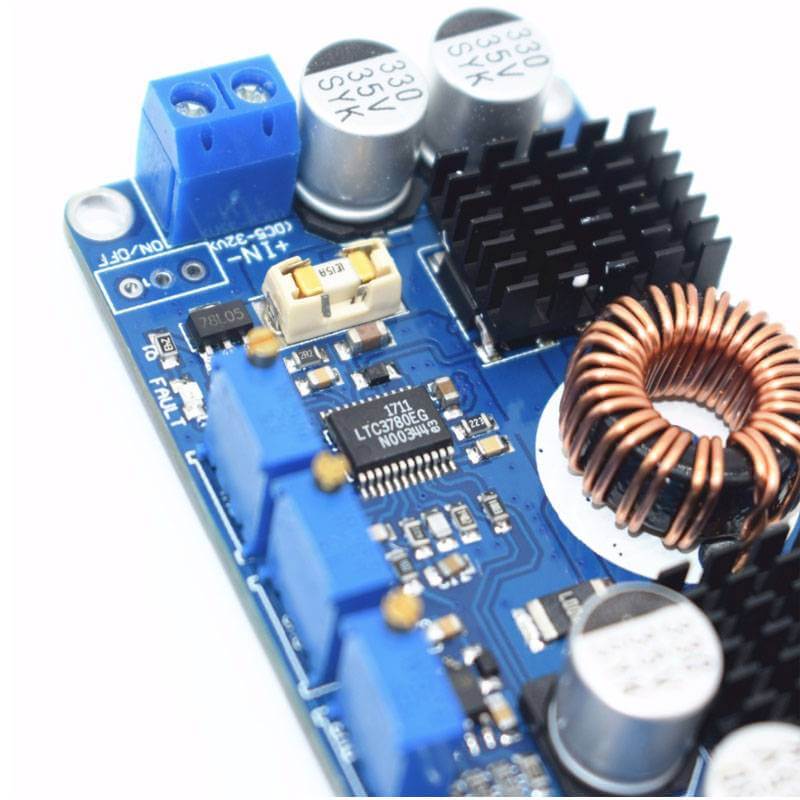

¿Cómo funciona el módulo LTC3780?

El módulo LTC3780 puede ser configurado para tener Protección de bajo nivel de voltaje (UV) y protección contra corriente a través de potenciómetros trimpot, el dispositivo funcionara con normalidad hasta que el voltaje de entrada o la corriente de salida sean mayores al los valores configurados con los trimpots o si existe un cortocircuito, si ocurre esto el dispositivo se bloqueara y dará la indicación a través de un LED rojo hasta que vuelva a los valores aceptables por la configuración.

Adicional se tendrá que colocar una carga (tira led, motor, iluminación, etc) , para que el dispositivo pueda funcionar correctamente.

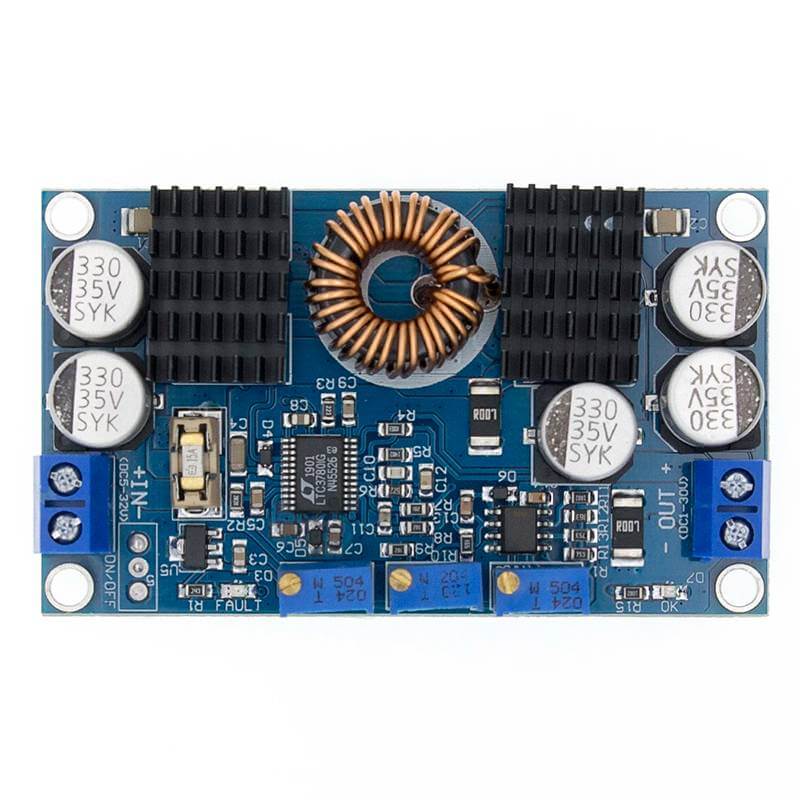

El módulo cuenta con 3 potenciómetros trimpots:

• UV-SET: Configura el nivel de bloqueo de bajo voltaje
• CC-SET: Configura el límite de corriente
• VOUT-SET: Voltaje de salida

Cuando se configura UV-SET, se define el nivel de voltaje máximo que puede entrar en el módulo, esto quiere decir que si el voltaje de entrada es mayor al voltaje configurado por el trimpot, el dispositivo entrará en modo bloqueo y dejará de suministrar un voltaje de salida.

Con el trimpot CC-SET ocurre algo muy similar, este limita la corriente de salida, si la corriente de la carga conectada a la salida excede del valor configurado, igualmente el circuito entrará en modo bloqueo. De igual forma en caso de que exista un cortocircuito o algún problema que impida al circuito entregar un voltaje de salida, el circuito indicará el modo bloqueo a través de un LED Rojo (Fault), si el dispositivo entrega el voltaje de salida con normalidad, en lugar del LED Fault encenderá un LED verde (Ok).

El último y tercer trimpot VOUT-SET establece el valor del voltaje de salida que otorgará el circuito.

ENLACES EXTERNOS

• Funcionamiento módulos STEP UP – Video
