LRS-50-5 Fuente Conmutada 5V 10A MEAN WELL

INFORMACIÓN

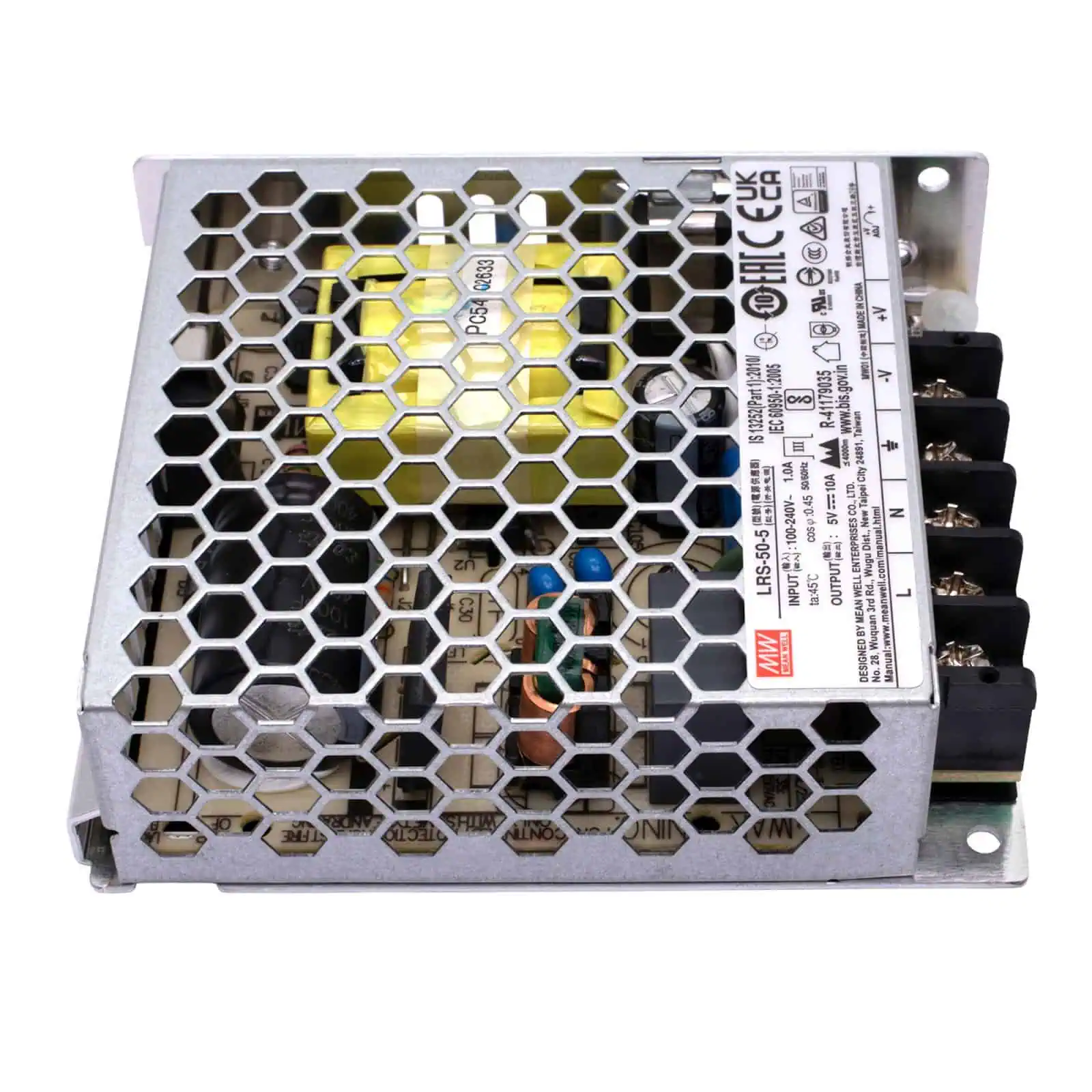

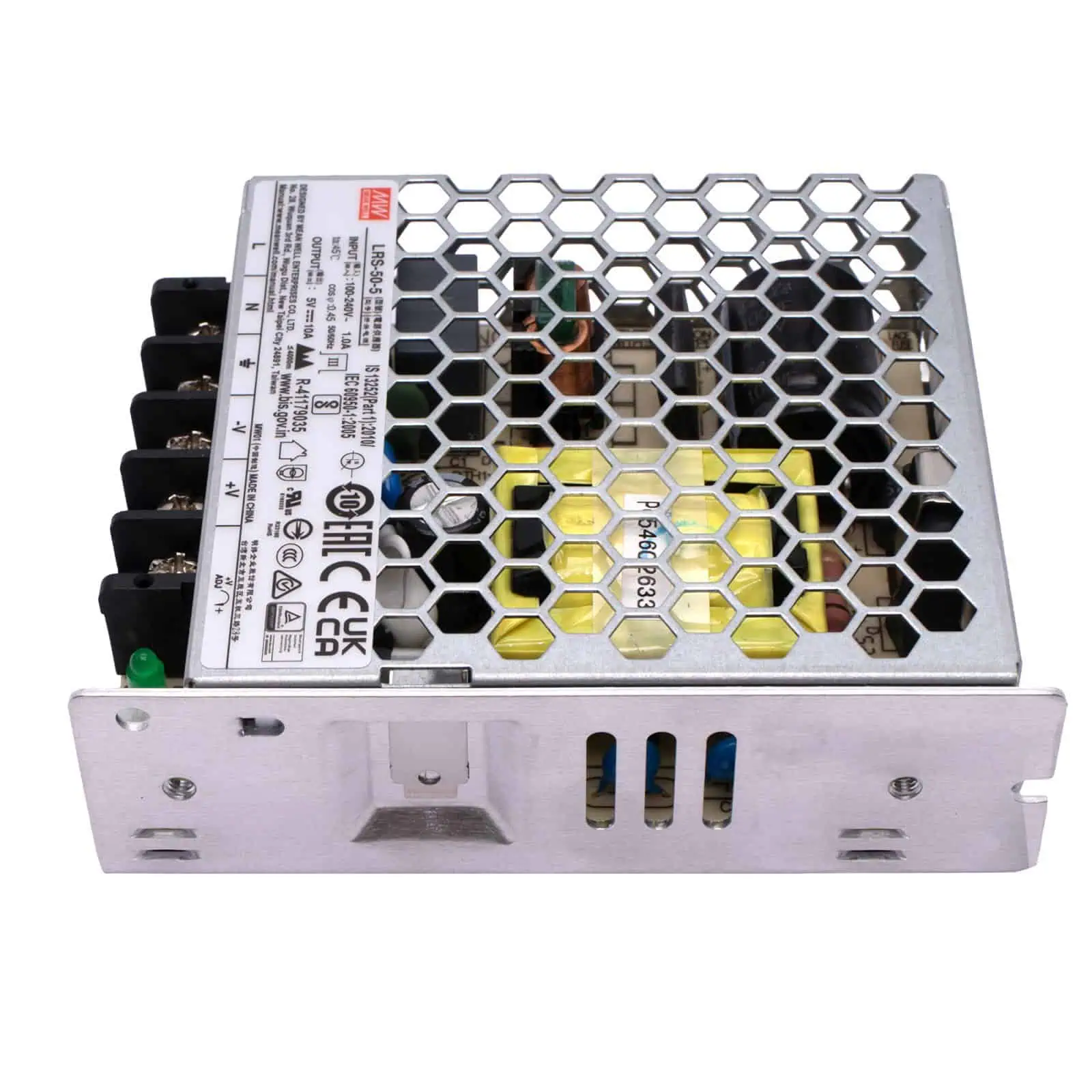

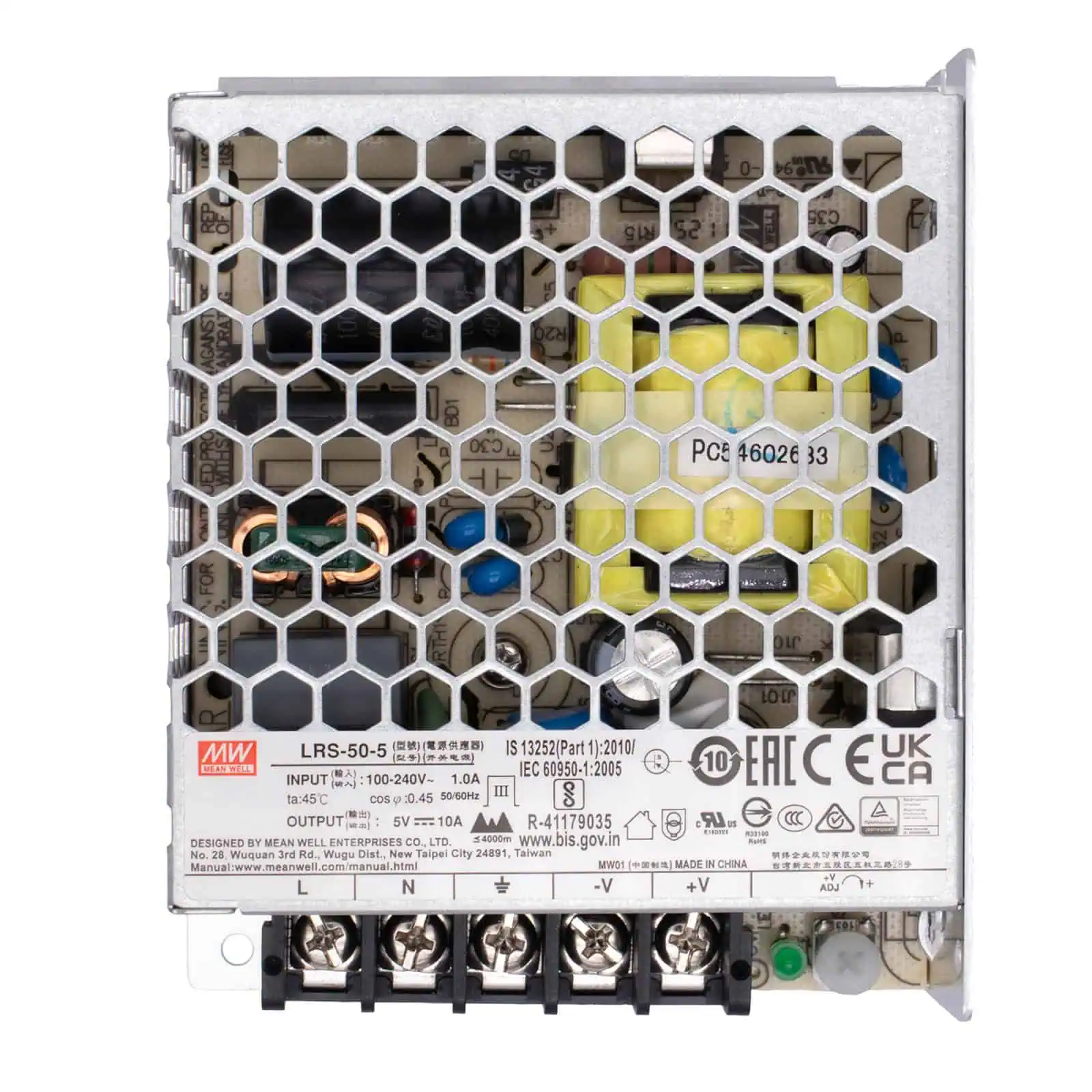

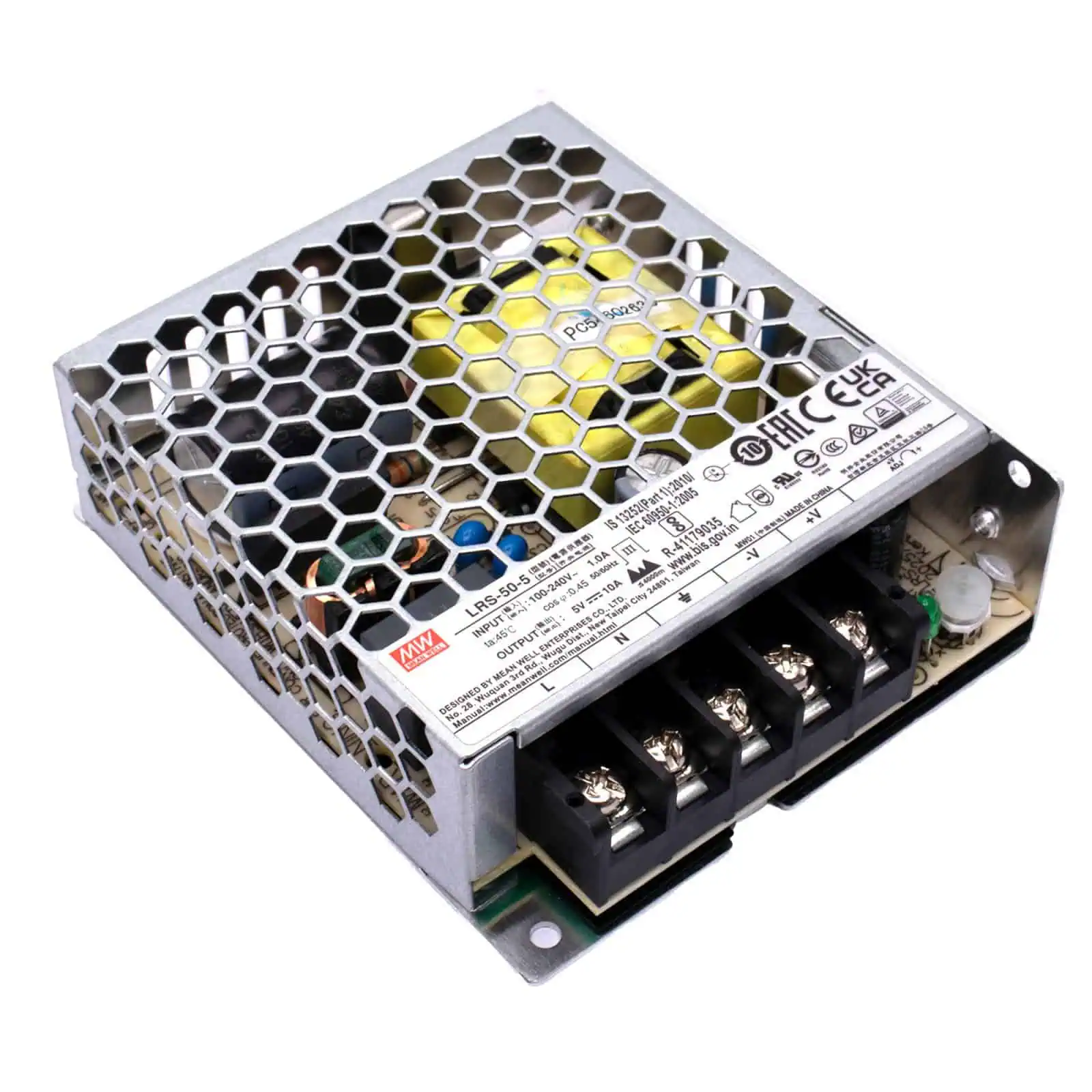

La LRS-50-5 de MEAN WELL es una fuente de alimentación conmutada de salida única que convierte corriente alterna en 5 V DC con una capacidad de hasta 10 A, diseñada en un formato compacto y de perfil bajo de 30 mm, ideal para integrarse en equipos electrónicos, gabinetes y sistemas de control con espacio reducido. Funciona con entrada universal de 100 a 240 V AC y su carcasa metálica tipo malla favorece la disipación de calor por convección natural, permitiendo operación sin ventilador en múltiples aplicaciones.

Se utiliza como fuente de energía en módulos digitales, pantallas LED, sistemas con microcontroladores, instrumentación electrónica, equipos de automatización y proyectos electrónicos, donde se requiere una salida estable de 5 V con mayor capacidad de corriente. Incorpora protecciones contra cortocircuito, sobrecarga y sobretensión, además de indicador LED de encendido, bajo consumo sin carga y ajuste de voltaje de salida para adaptarse a diferentes configuraciones de instalación.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Fuente conmutada
• Marca: MEAN WELL
• Modelo: LRS-50-5
• Carcasa: Metálica ventilada
• Voltaje:
  • Entrada: 100 ~ 240 V AC
  • Salida: 5 V DC
• Rango de ajuste de voltaje: 4.5 ~ 5.5V DC
• Corriente salida: 10 A
• Frecuencia: 50/60Hz
• Potencia: 50 W
• Eficiencia: 83%
• Protección:
  • Cortocircuito
  • Sobrecarga
  • Sobretensión
• Indicador LED: Encendido (Power ON)
• Temperatura de operación: −30 °C a +70 °C
• Humedad de operación: 20 ~ 90 % RH (sin condensación)
• Temperatura de almacenamiento: −40 °C a +85 °C
• Enfriamiento: Convección natural (sin ventilador)
• Dimensiones: 99 mm x 82 mm x 30 mm
• Peso: 220 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

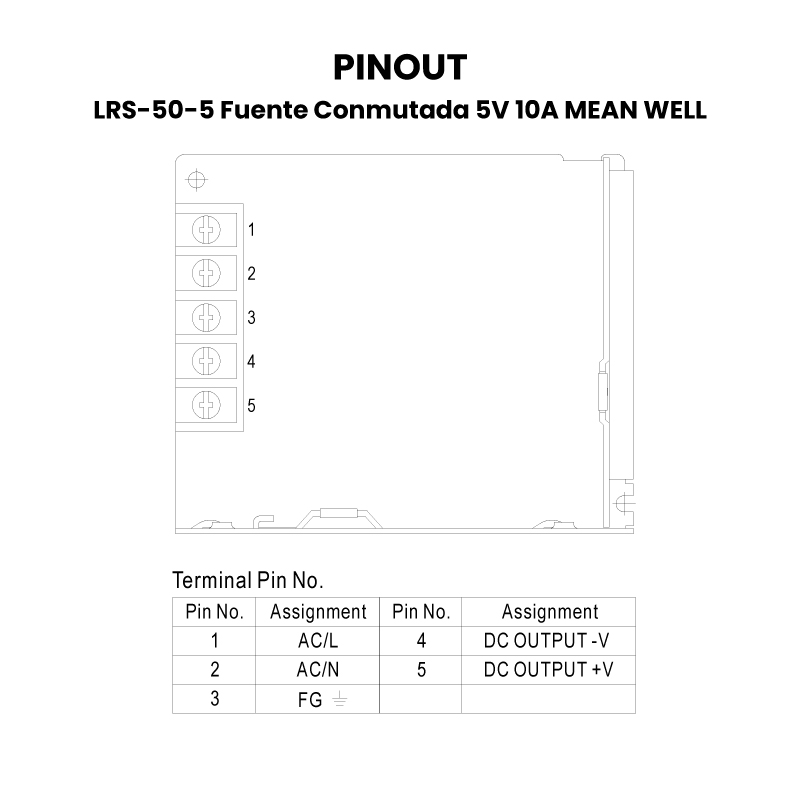

• Pinout

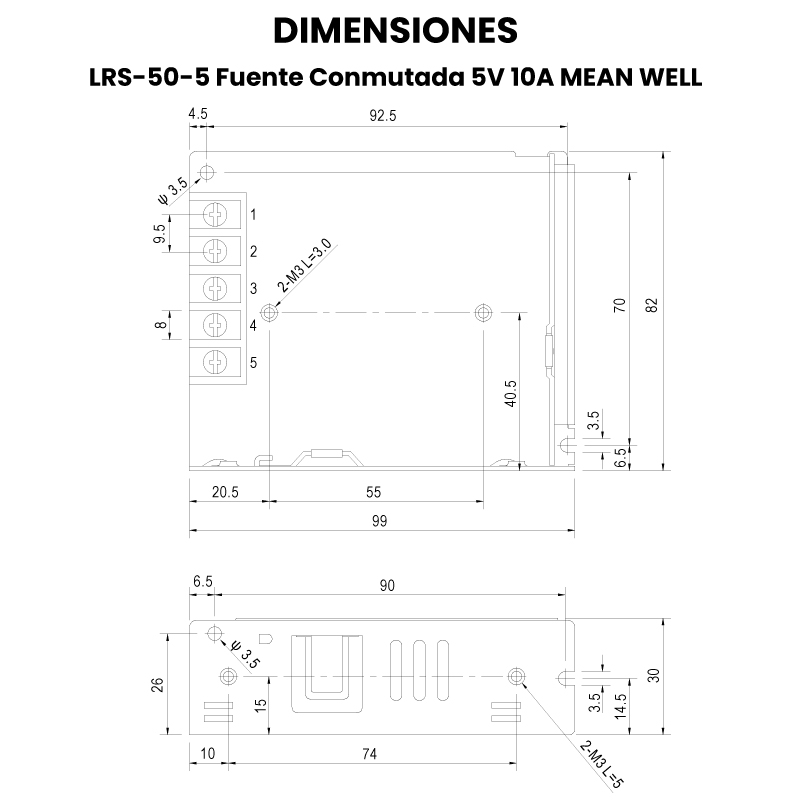

• Dimensiones

INFORMACIÓN ADICIONAL

Aplicaciones

• Alimentación de microcontroladores como Arduino, ESP32 y Raspberry Pi
• Pantallas LCD, TFT y módulos digitales de 5 V
• Tiras y módulos LED de 5 V de media potencia
• Módulos lógicos, relés y periféricos electrónicos de 5 V
• Sistemas embebidos e IoT
• Instrumentación electrónica y equipos de medición
• Integración en tableros de control y sistemas de automatización compactos
• Bancos de prueba y laboratorio electrónico
• Alimentación de módulos USB y hubs internos de 5 V
• Equipos electrónicos que requieren una fuente interna de 5 V
• Desarrollo de prototipos electrónicos y proyectos maker
• Sistemas de audio digital y reproductores multimedia de 5 V

Recomendaciones de uso

• Verificar que el voltaje de entrada (100 – 240 VAC) corresponda a la red eléctrica antes de energizar.
• Conectar correctamente L, N y tierra (FG) para mejorar la seguridad y reducir interferencias eléctricas.
• No exceder la corriente nominal de 10 A en la salida de 5 V.
• Instalar en un lugar con buena ventilación, evitando cubrir la carcasa metálica para facilitar la disipación de calor.
• Fijar la fuente mediante los orificios de montaje para evitar movimiento o vibraciones.
• Utilizar cables del calibre adecuado y mantenerlos lo más cortos posible para reducir caídas de tensión.
• Distribuir la alimentación en varias líneas cuando se conecten múltiples módulos de 5 V.
• Ajustar el potenciómetro V-ADJ solo si es necesario y verificando el voltaje con un multímetro.
• Evitar su uso en ambientes con humedad, polvo excesivo o exposición directa al agua sin un gabinete de protección.
• Desconectar la alimentación antes de realizar instalación, mantenimiento o cambios en el cableado.
• Para operación continua, trabajar preferentemente al 70–80 % de la carga máxima para mejorar el desempeño térmico y prolongar la vida útil.
• Colocar capacitores de desacoplo cerca de las cargas sensibles cuando se utilice en sistemas digitales.
