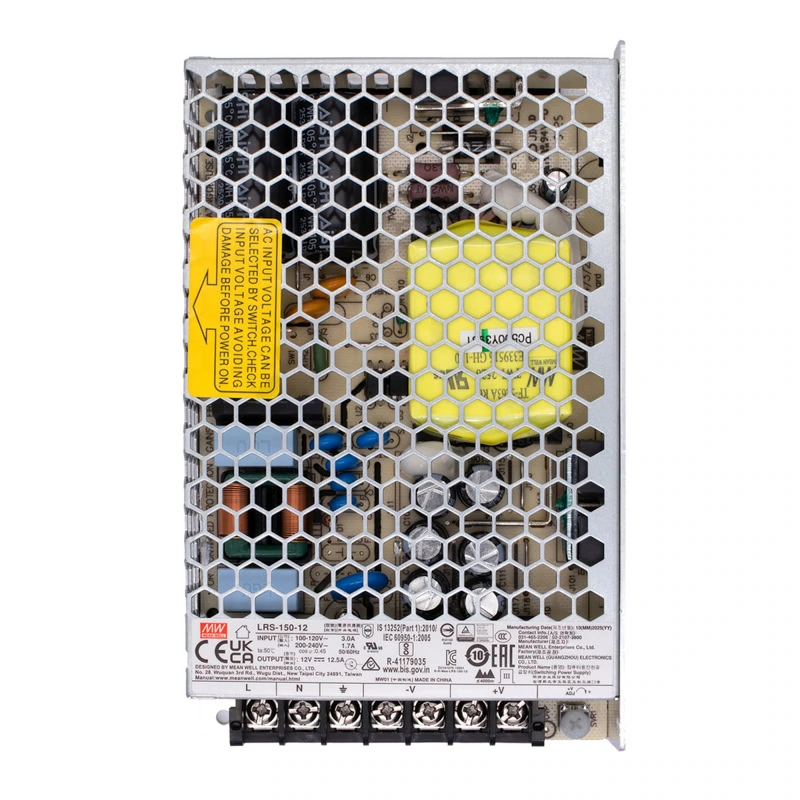

LRS-150-12 Fuente Conmutada 12V 12.5A MEAN WELL

INFORMACIÓN

La LRS-150-12 es una fuente conmutada de 12 V y 12.5 A (150 W) de la marca MEAN WELL, diseñada para convertir la energía de la red eléctrica (100–240 V AC) en un voltaje estable de 12 V DC. Cuenta con carcasa metálica ventilada, alta eficiencia y operación sin ventilador, lo que le permite trabajar de forma segura, silenciosa y confiable en aplicaciones de uso continuo.

Esta fuente se utiliza para alimentar equipos y sistemas de alto consumo a 12 V, como iluminación LED de alta potencia, motores DC, controladores, módulos industriales, sistemas de automatización y gabinetes eléctricos. Integra protecciones contra cortocircuito, sobrecarga y sobrevoltaje, ayudando a proteger los dispositivos conectados y a prolongar su vida útil, siendo una solución robusta y eficiente para aplicaciones profesionales e industriales.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Fuente conmutada
• Marca: MEAN WELL
• Modelo: LRS-150-12
• Carcasa: Metálica ventilada
• Voltaje:
  • Entrada: 100 ~ 240 V AC
  • Salida: 12 V DC
• Rango de ajuste de voltaje: 10.2 ~ 13.8 V DC
• Corriente salida: 12.5 A
• Frecuencia: 50/60Hz
• Potencia: 150 W
• Eficiencia: 90%
• Ripple y ruido: 120 mVp-p (máx.)
• Protección:
  • Cortocircuito
  • Sobrecarga
  • Sobretensión
• Indicador LED: Encendido (Power ON)
• Temperatura de operación: −30 °C a +70 °C
• Humedad de operación: 20 ~ 90 % RH (sin condensación)
• Temperatura de almacenamiento: −40 °C a +85 °C
• Altitud de operación: Hasta 5000 m (con derating)
• Enfriamiento: Convección natural (sin ventilador)
• Normativas: UL62368-1, EN62368-1, EN60335-1, EN61558-1/2-16
• Dimensiones: 159 mm x 97 mm x 30 mm
• Peso: 423 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

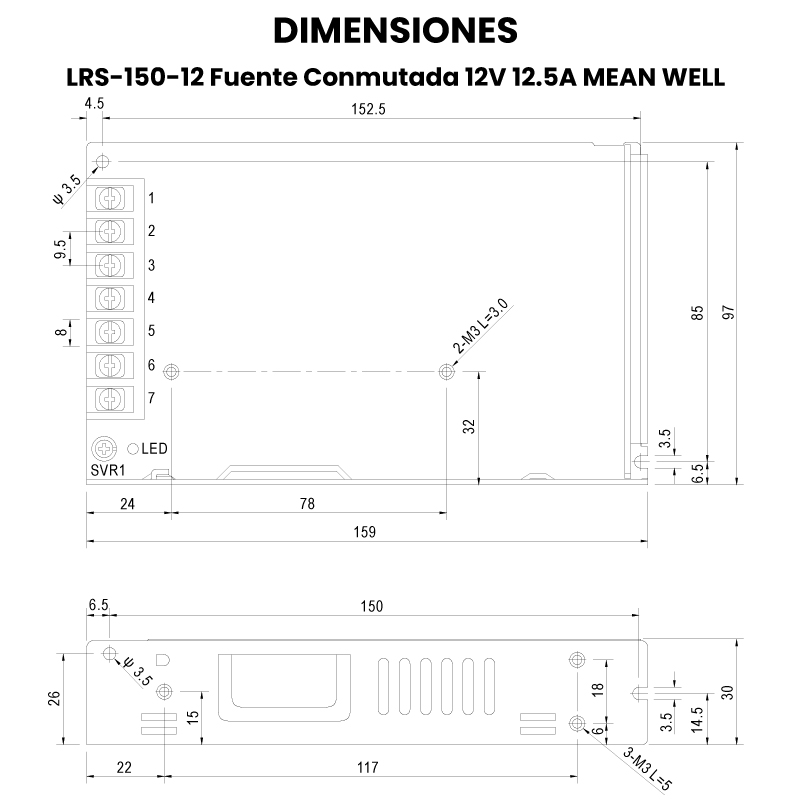

• Dimensiones

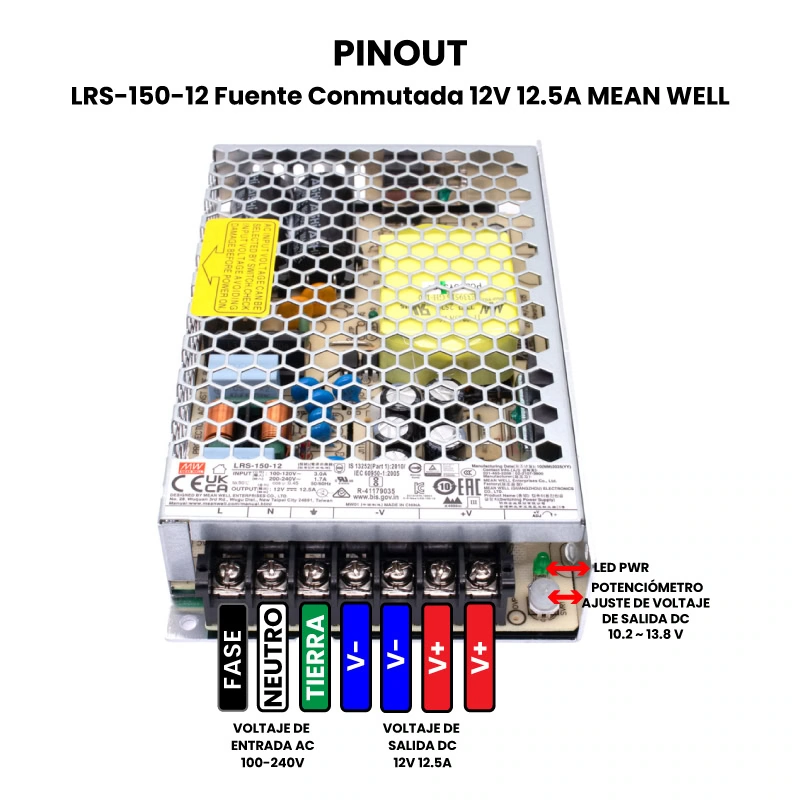

• Pinout

INFORMACIÓN ADICIONAL

Aplicaciones

• Alimentación de equipos y sistemas de alto consumo a 12 V DC
• Iluminación LED de 12 V de alta potencia (tiras, módulos y luminarias)
• Motores DC de 12 V, actuadores y ventiladores industriales
• Controladores, drivers y módulos electrónicos
• Sistemas de automatización y control industrial
• Tableros y gabinetes eléctricos
• Tarjetas electrónicas y placas de desarrollo
• Equipos de comunicación, monitoreo y seguridad
• Instrumentación electrónica y equipos de laboratorio
• Proyectos de electrónica, robótica e integración profesional

Recomendaciones de uso

• Verifica que la tensión de entrada esté dentro del rango permitido (85–264 V AC) antes de energizar la fuente.
• No excedas la corriente máxima de salida (12.5 A); para operación continua se recomienda dejar un margen de seguridad del 20–30 %.
• Instálala en un lugar bien ventilado, dejando espacio alrededor de la carcasa para una correcta disipación de calor.
• Utiliza cables de calibre adecuado al consumo de corriente para evitar caídas de voltaje y sobrecalentamiento.
• Conecta correctamente fase (L), neutro (N) y tierra (FG) para mayor seguridad eléctrica.
• Ajusta el voltaje de salida solo dentro del rango permitido (10.2 a 13.8 V) y con la fuente desenergizada.
• Evita el contacto con las terminales mientras la fuente esté energizada.
• Fija la fuente firmemente dentro de gabinetes o tableros eléctricos para evitar vibraciones.
• No la expongas a humedad, líquidos o polvo excesivo, ya que no cuenta con protección IP.
• En aplicaciones industriales o de uso continuo, revisa periódicamente conexiones, temperatura y estado general de la fuente.

¿Qué significa LRS?

LRS es el nombre de la serie de fuentes conmutadas compactas de MEAN WELL, diseñada para ofrecer alta eficiencia, tamaño reducido y operación confiable. Esta serie se caracteriza por su carcasa metálica ventilada, perfil bajo, entrada universal de voltaje y protecciones eléctricas integradas, lo que la hace ideal para aplicaciones industriales ligeras, electrónicas y de automatización.

Diferencias entre LRS-150F-12 y la LRS-150-12

La LRS-150F-12 y la LRS-150-12 entregan la misma salida de 12 V a 12.5 A (150 W) y comparten tamaño y sistema de enfriamiento por convección, pero la versión LRS-150F-12 es más reciente y práctica de instalar porque cuenta con entrada universal automática de 100–240 VAC (no requiere selector de voltaje), tiene menor consumo en vacío y añade protección contra sobretemperatura; en cambio, la LRS-150-12 utiliza un selector manual 115/230 V y dispone de las protecciones básicas, por lo que la serie F resulta más conveniente cuando se busca una instalación más simple y mayor tolerancia en diferentes condiciones de trabajo
