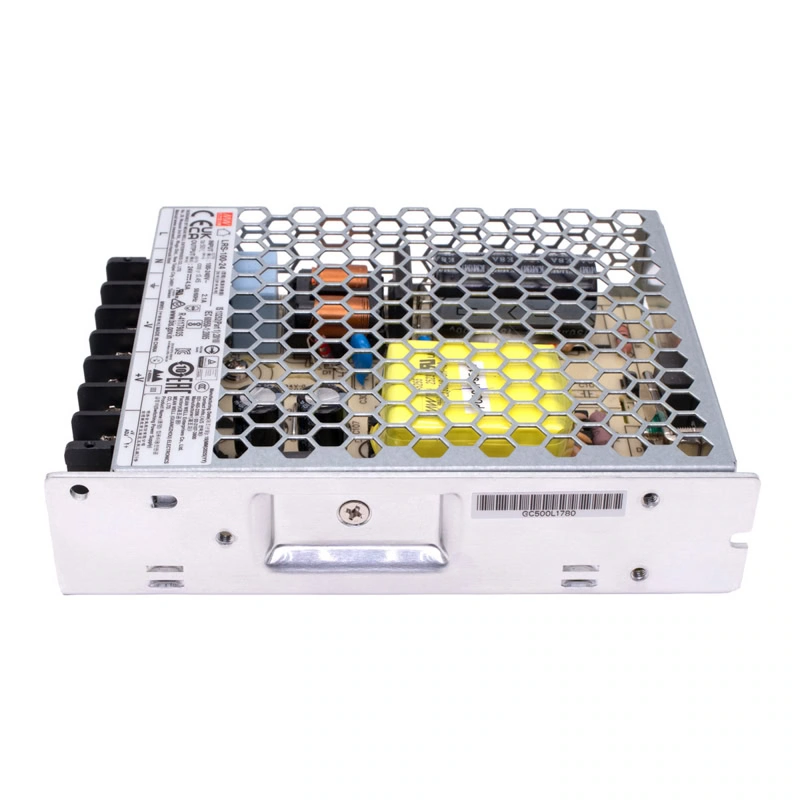

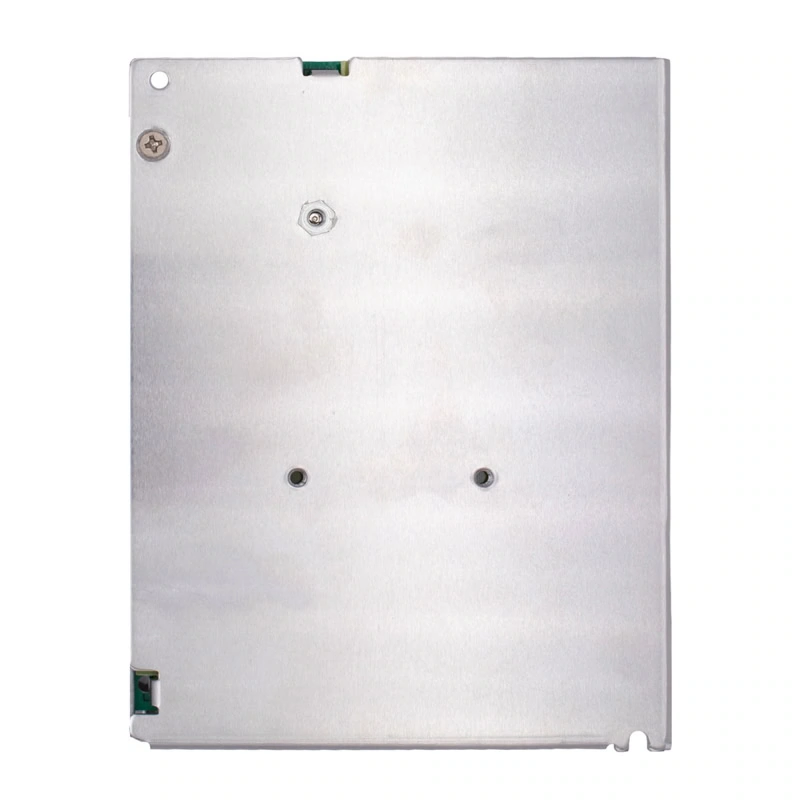

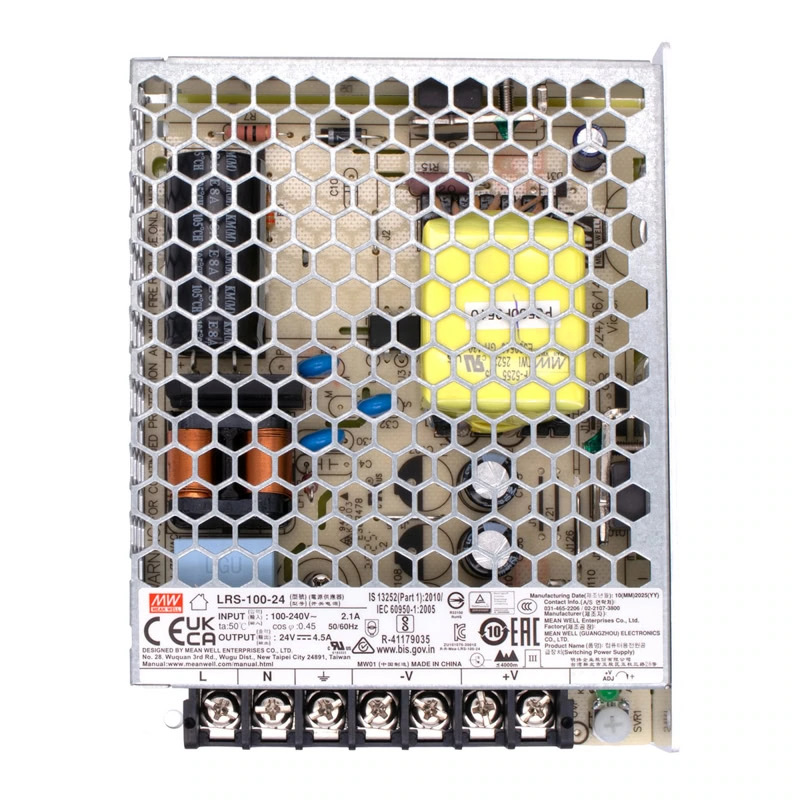

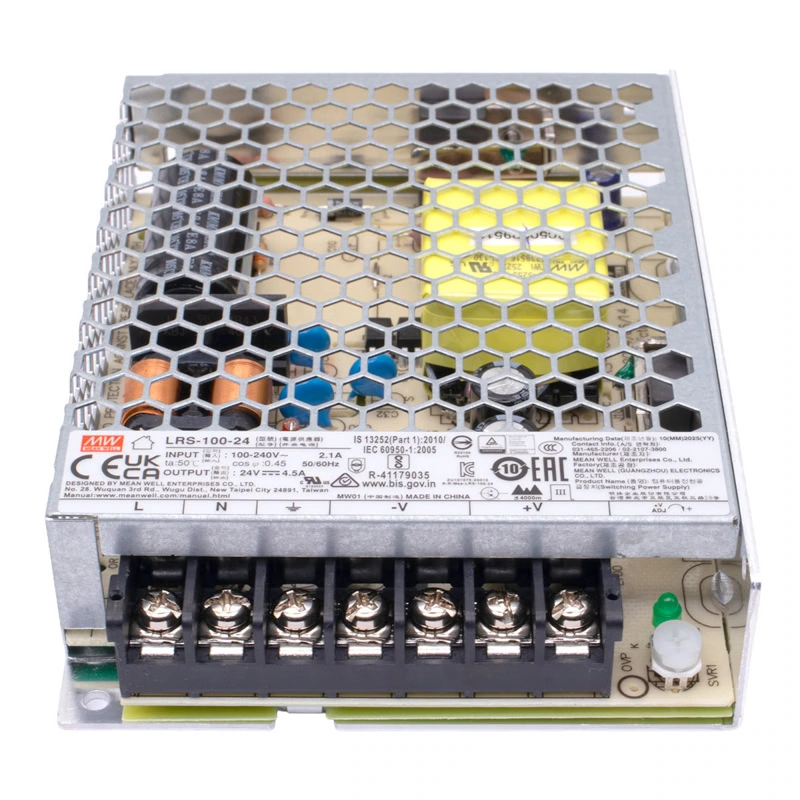

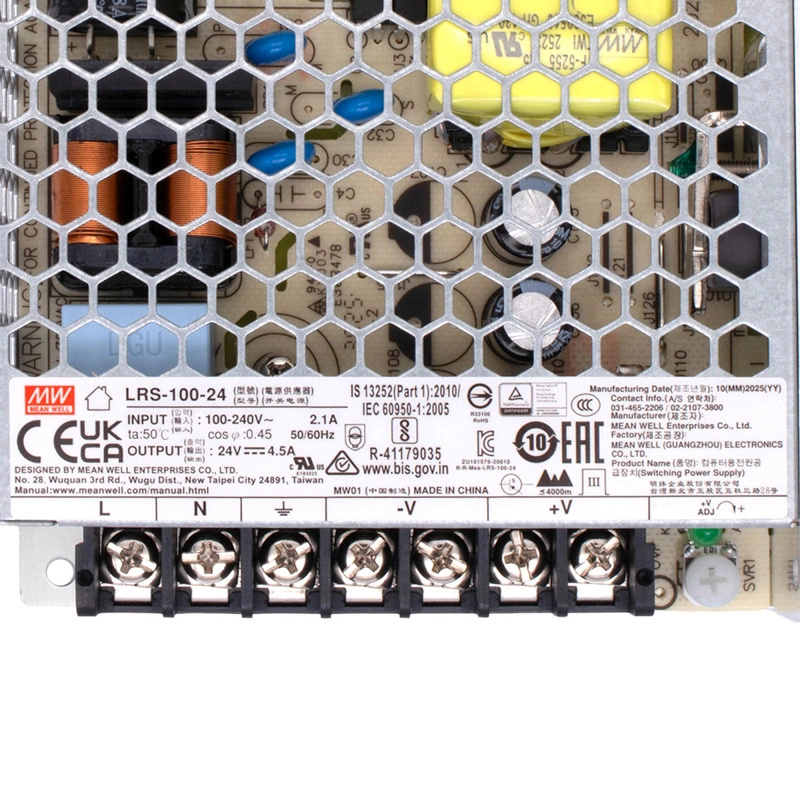

LRS-100-24 Fuente Conmutada 24V 4.5A MEAN WELL

INFORMACIÓN

La LRS-100-24 es una fuente conmutada de 24 V y 4.5 A (108 W) de la marca MEAN WELL, diseñada para convertir la energía de la red eléctrica (100–240 V AC) en un voltaje estable de 24 V DC. Su carcasa metálica ventilada ofrece una adecuada disipación de calor sin necesidad de ventilador, lo que la hace robusta, silenciosa y confiable para operación continua.

Esta fuente se utiliza para alimentar equipos electrónicos y sistemas que trabajan a 24 V, como motores DC, controladores, módulos industriales, sistemas de automatización, iluminación LED y maquinaria ligera. Incorpora protecciones contra cortocircuito, sobrecarga y sobrevoltaje, ayudando a proteger los dispositivos conectados y a prolongar su vida útil, siendo una opción segura y eficiente para aplicaciones industriales, comerciales y proyectos electrónicos exigentes.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Fuente conmutada
• Marca: MEAN WELL
• Modelo: LRS-100-24
• Carcasa: Metálica ventilada
• Voltaje:
  • Entrada: 100 ~ 240 V AC
  • Salida: 24 V DC
• Rango de ajuste de voltaje: 21.6 ~ 28.8 V DC
• Corriente salida: 4.5 A
• Frecuencia: 50/60Hz
• Potencia: 108 W
• Eficiencia: 90%
• Ripple y ruido: 150 mVp-p (máx.)
• Protección:
  • Cortocircuito
  • Sobrecarga
  • Sobretensión
• Indicador LED: Encendido (Power ON)
• Temperatura de operación: −30 °C a +70 °C
• Humedad de operación: 20 ~ 90 % RH (sin condensación)
• Temperatura de almacenamiento: −40 °C a +85 °C
• Altitud de operación: Hasta 5000 m (con derating)
• Enfriamiento: Convección natural (sin ventilador)
• Normativas: UL62368-1, EN62368-1, EN60335-1, EN61558-1/2-16
• Dimensiones: 129 mm x 97 mm x 30 mm
• Peso: 208 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

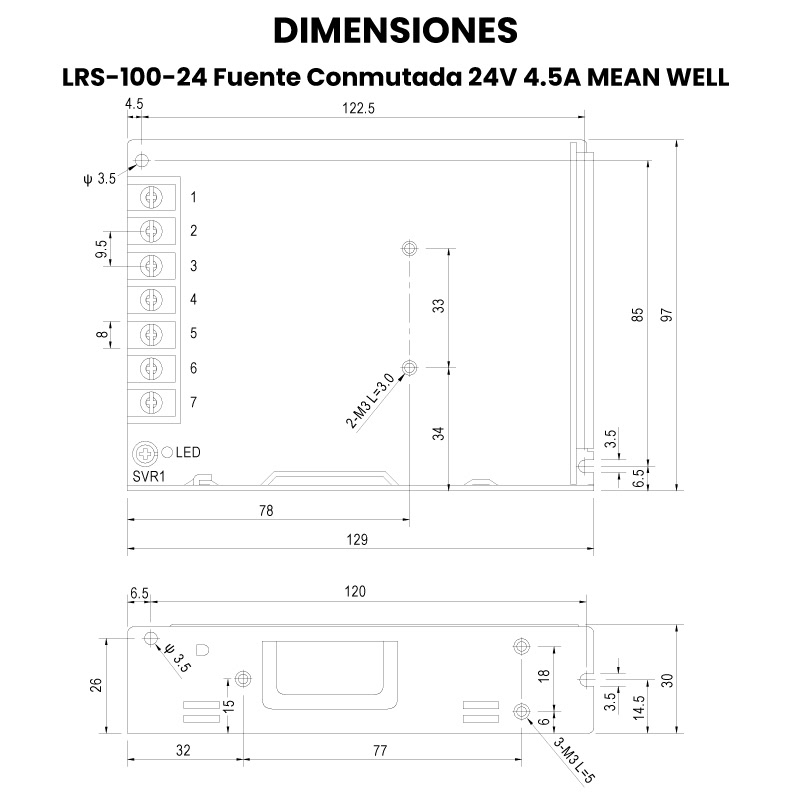

• Dimensiones

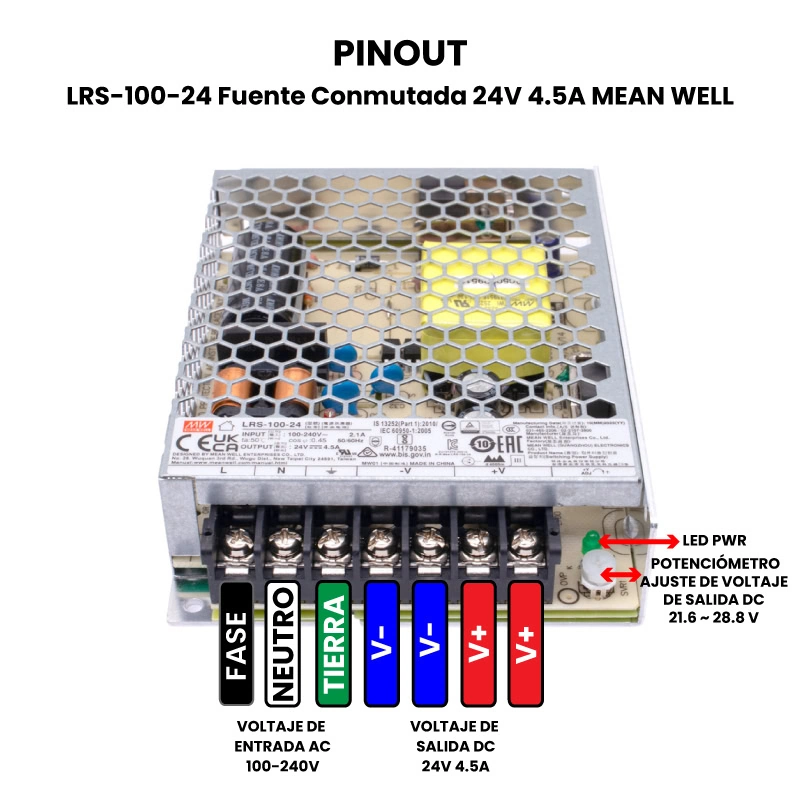

• Pinout

INFORMACIÓN ADICIONAL

Aplicaciones

• Alimentación de equipos y sistemas que operan a 24 V DC
• Sistemas de automatización y control industrial
• Alimentación de motores DC y actuadores de 24 V
• Controladores, PLCs y relevadores industriales
• Iluminación LED de 24 V (tiras, módulos y luminarias)
• Maquinaria ligera y equipos electromecánicos
• Tarjetas electrónicas, módulos y placas de desarrollo
• Gabinetes eléctricos y tableros de control
• Equipos de instrumentación y laboratorio
• Proyectos de electrónica, robótica e integración industrial

Recomendaciones de uso

• Verifica que la tensión de entrada esté dentro del rango permitido (85–264 V AC) antes de energizar la fuente.
• No excedas la corriente máxima de salida (4.5 A); para cargas cercanas al límite, deja un margen de seguridad del 20–30 %.
• Instálala en un lugar bien ventilado, dejando espacio alrededor de la carcasa para una correcta disipación de calor.
• Utiliza cables de sección adecuada para 24 V y la corriente requerida, evitando caídas de voltaje.
• Conecta correctamente fase (L), neutro (N) y tierra (FG) para mayor seguridad y estabilidad eléctrica.
• Ajusta el voltaje de salida solo dentro del rango permitido (21.6 a 28.8 V) y con la fuente desenergizada.
• Evita el contacto con las terminales mientras la fuente esté energizada.
• Fija la fuente firmemente dentro de gabinetes o tableros eléctricos para evitar vibraciones.
• No la expongas a humedad, líquidos o polvo excesivo, ya que no cuenta con protección IP.
• Para uso continuo o aplicaciones industriales, realiza revisiones periódicas de conexiones y temperatura.

¿Qué significa LRS?

LRS es el nombre de la serie de fuentes conmutadas compactas de MEAN WELL, diseñada para ofrecer alta eficiencia, tamaño reducido y operación confiable. Esta serie se caracteriza por su carcasa metálica ventilada, perfil bajo, entrada universal de voltaje y protecciones eléctricas integradas, lo que la hace ideal para aplicaciones industriales ligeras, electrónicas y de automatización.
