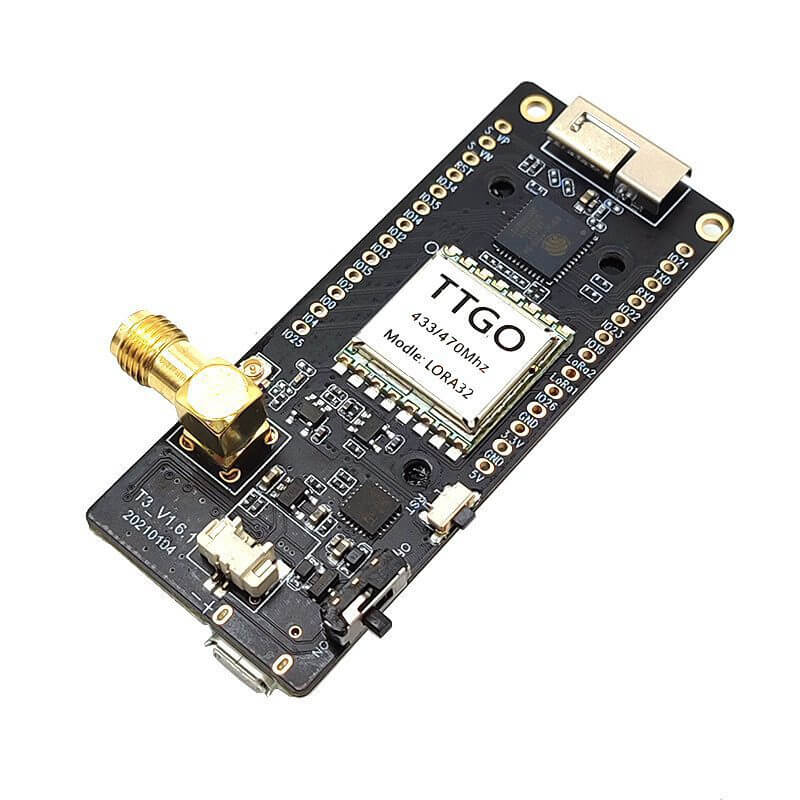

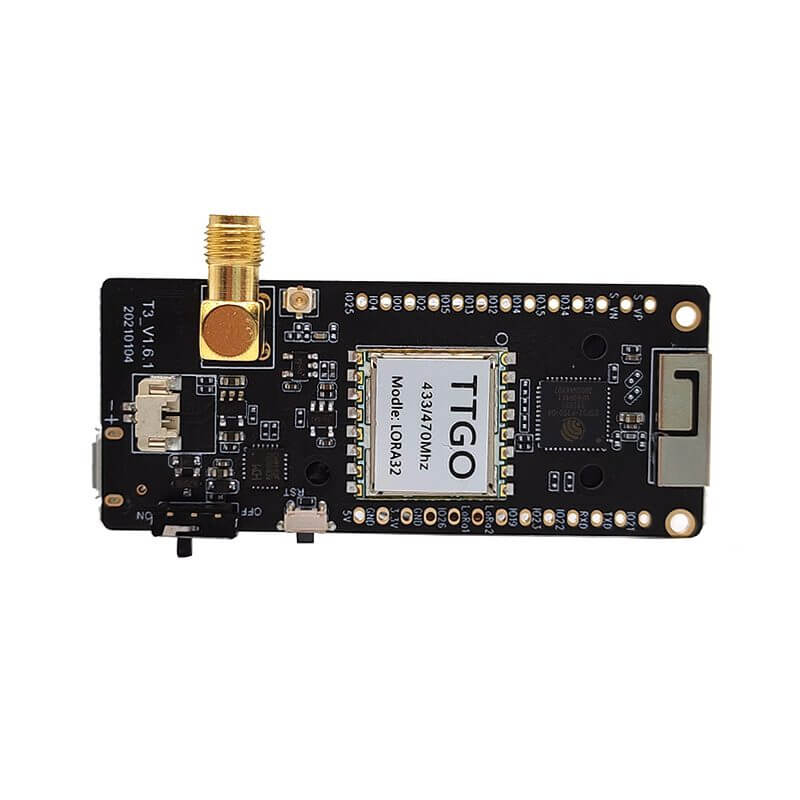

LILYGO TTGO LoRa32 433 Mhz V1.6.1

INFORMACIÓN

Es una tarjeta de desarrollo basada en ESP32 que incorpora un modulo LoRa32 433 / 470 Mhz que permite transmitir de forma bidireccional datos a grandes distancias de igual incorpora un Display OLED de 128×64 píxeles (SSD1306 dirección I2C 0x3C) y cuanta con interfaz para carga de baterías litio.  Además, dispone de un conector microUSB para alimentación y programación directamente desde el IDE de Arduino o con Micropython.

Esta tarjeta sirve para desarrollar sistemas enfocados al internet de las cosas “IOT” y para la transición de datos mediante Lora y así poder controlar sensores y actuadores, de igual manera esta diseñada para poder desplegar información al usuario mediante la Pantalla OLED que integra y así evitar el cableado que típicamente se realiza cuando se quiere integrar una display a sus proyectos.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: TTGO LoRa32 433 Mhz V1.6.1
• Incluye:
  • 1 x Cable para batería
  • 2 x Tiras Header macho
  • 1 x Antena
• Voltaje de alimentación MicroUsb: 5V/1A
• Interruptor de encendido
• Conector  IPX / IPEX para antena SMA
• Conector con rosca para antena SMA
• Chip USB a Serial: CH9102F
• Rango de temperatura: -40 ℃ ~ + 85 ℃
• Dimensiones: 64.47 x 27mm x 8.54mm

Interfaz de carga y descarga de batería de litio

• Conector de batería: JST 1.25mm 2 pines
• Corriente máxima de carga: 500 mA

Pantalla

• Display OLED
• Tamaño: 0.96 pulgadas
• Resolución:128×64 píxeles
• Controlador: SSD1306 dirección I2C 0x3C

Lora32

• Frecuencia de funcionamiento: 433Mhz
• Potencia de transmisión: + 20dBm
• Sensibilidad de recepción:
  • -139dBm @ LoRa y 62.5Khz y SF = 12 y 146bps
  • -136dBm @ LoRa y 125Khz y SF = 12 y 293bps
  • -118dBm @ LoRa y 125Khz y SF = 6 y 9380bps
  • -123dBm@FSK&5Khz&1.2Kbps
• Error de frecuencia: +/- 15 KHz
• Espacio FIFO: 64 bytes
• Velocidad de datos:
  • 1.2K~300Kbps@FSK
  • 0.018K~37.5Kbps@LoRa
• Modo de modulación: FSK, GFSK, MSK, GMSK, LoRa TM, OOK
• Forma de interfaz: SPI
• Corriente de sueño:
  • 0.2uA@SLEEP
  • 1.5uA@IDLE
• Función RSSI digital
• Corrección automática de frecuencia
• Control de ganancia automática
• Manejador de paquetes de datos altamente configurable
• Pines: 26(DI0 / IO0), 23(IRQ / RESET), 18(NSS / SE), 5(SCK), 27(MOSI / SDI), 19(MISO / SDO)

ESP32

• ESPchip: ESP32 PICO-D4
• Flash: 4MB
• Wifi:
  • Protocolo: 802.11 b / g / n (802.11n, velocidad de hasta 150 Mbps) Polimerización A-MPDU y A-MSDU, admite intervalo de protección de 0,4 μS
  • Rango de frecuencia: 2,4 GHz ~ 2,5 GHz
• Bluetooth:
  • Protocolo: Cumple con el estándar bluetooth v4.2 BR / EDR y BLE
  • Frecuencia de radio: Con receptor NZIF de sensibilidad de -97dBm, emisor AFH de clase 1, clase 2 y clase 3
  • Frecuencia de audio: Frecuencia de audio CVSD y SBC

DOCUMENTACIÓN Y RECURSOS

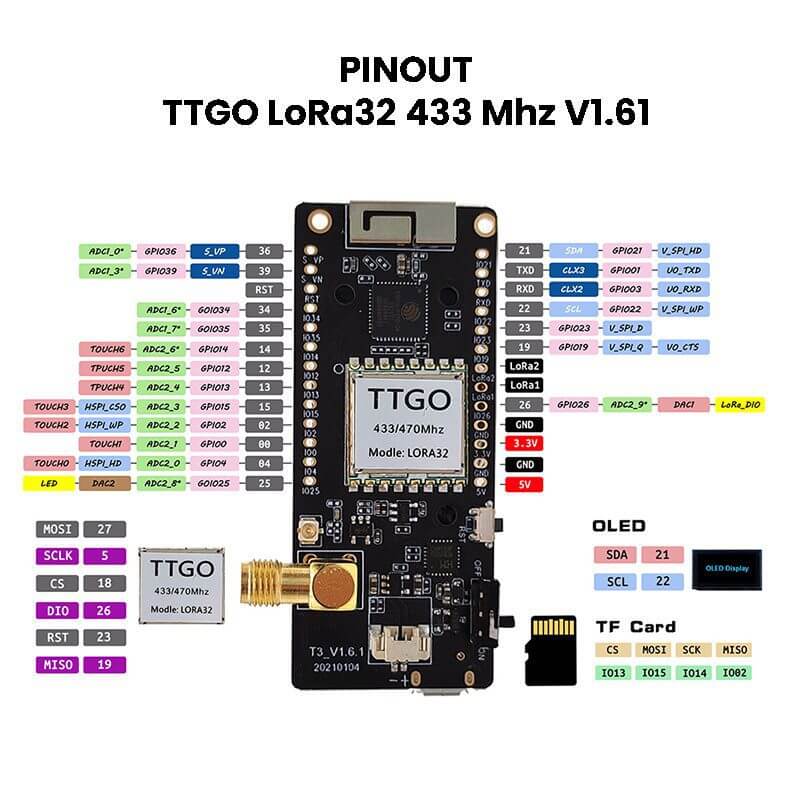

• Pinout
• Dimensiones

• Datasheet – ESP32 PICO-D4
• Datasheet CH9102F
