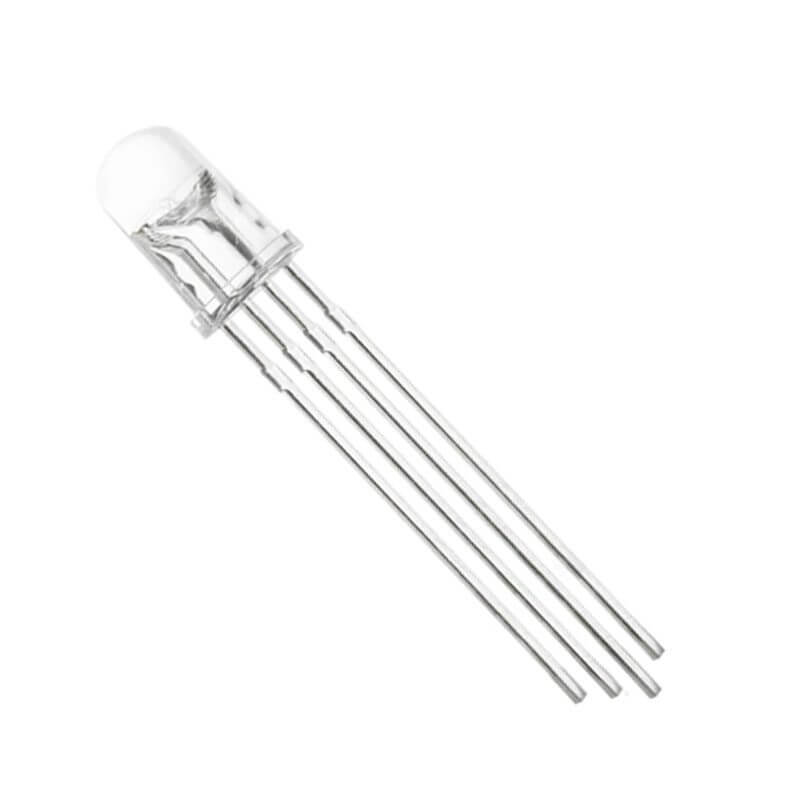

LED RGB Tricolor Cátodo y Ánodo Común

INFORMACIÓN

Led RGB tricolor disponible en cátodo y ánodo común, estos leds se venden por separado, de acuerdo a los requerimientos de tu proyecto o reparación podrás elegir el que más se ajuste a tus necesidades. Estos leds permiten emitir diferentes tonos de color partir de la combinación de tres colores que son (Rojo, Verde y Amarillo). Son utilizados en diversos proyectos electrónicos por ejemplo en iluminación, sistemas de representación visual y control de iluminación entre otras aplicaciones.

---

ESPECIFICACIONES Y CARACTERÍSTICAS

Led RGB Ánodo común Pin común: Ánodo Común Polaridad: Ánodo (Terminal más larga) Diámetro: 5mm Material de Shell: Resina Epóxica Número de pines: 4 Color de emisión: Rojo / Verde / Azul Corriente: 20mA por cada color

Led RGB Cátodo Común Pin común: Cátodo Común Polaridad: Cátodo (Terminal más larga) Diámetro: 5mm Material de Shell: Resina Epóxica Número de pines: 4 Color de emisión: Rojo / Verde / Azul Corriente: 20mA por cada color

Voltaje por color:

• Rojo: Min. 1.8V | Typ. 2.0 | Max. 2.2V
• Verde: Min. 3V | Typ. 3.2 | Max. 3.4V
• Azul: Min. 3V | Typ. 3.2 | Max. 3.4V

Longitud de onda:

• Rojo: Min. 620nm | Typ. 623nm | Max. 625nm
• Verde: Min. 515nm | Typ. 517.5nm | Max. 250nm
• Azul: Min. 465nm | Typ. 466nm | Max. 467.5nm

Intensidad luminosa:

• Rojo: Max. 800mcd
• Verde: Max. 4000mcd
• Azul: Max. 900mcd

---

DOCUMENTACIÓN Y RECURSOS

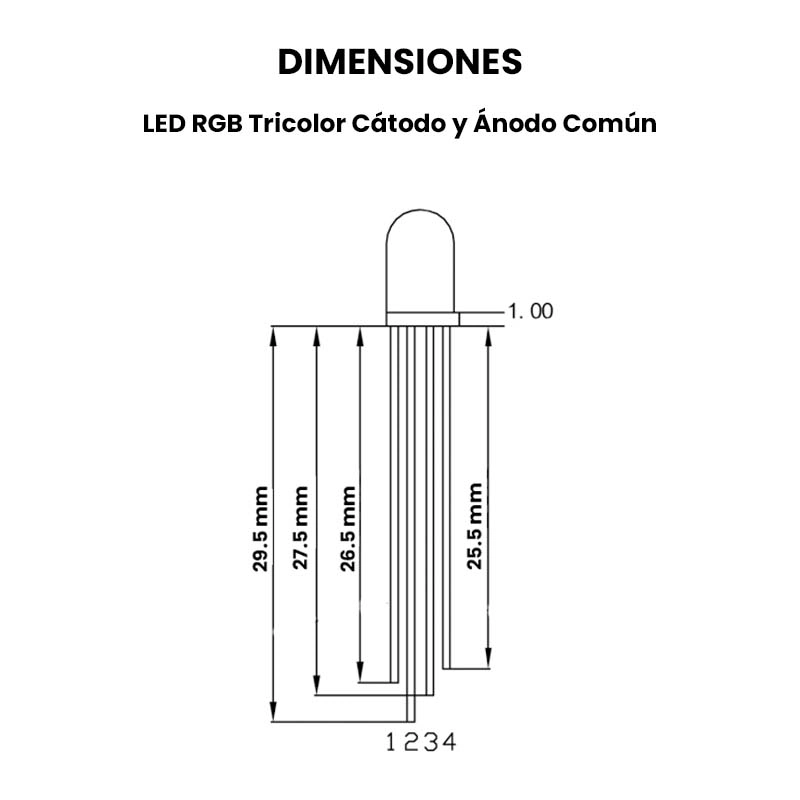

• Dimensiones

Datasheet

• Ánodo común
• Catado común

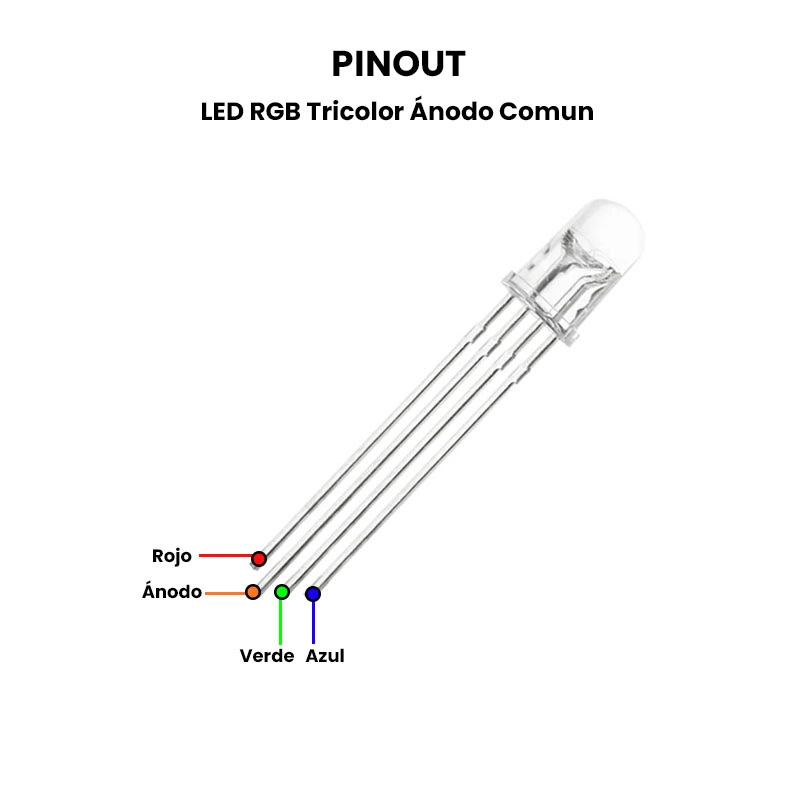

Pinout

• Ánodo común
• Catado común


---

INFORMACIÓN ADICIONAL

¿Cómo funciona el Led RGB?

El Led RGB genera todo tipo de colores con el uso de un microcontrolador o bien con tarjetas de desarrollo. Te recomendamos utilizar las tarjetas de Arduino ya que estas placas cuenta con pines “PWM” los cuales te permiten modificar la intensidad del brillo para obtener diferentes combinaciones de color.

¿Porqué  RGB y no CMY ?

Antes que nada, es importante  saber que los colores  se clasifican en dos tipos:

• Los emisores de luz (colores Luz)
• Los pigméntales (colores pigmento).

Entre los colores de luz se encuentran:

• Colores Primarios: Tanto en los colores luz como en los colores pigmento, existen los colores primarios. Se definen como colores primarios a los colores puros, aquellos que no se pueden obtener mediante la mezcla de ningún otro color y de los cuales al mezclarse en ciertas proporciones se pueden obtener todos los demás colores.
• Colores Luz: Estos están compuestos por luz  y son los colores que vemos por ejemplo en los focos y pantallas de cualquier tipo (computadora, celulares, televisiones, etc…).

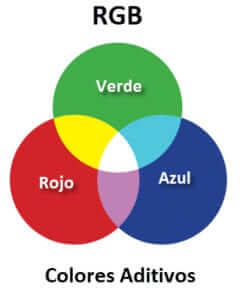

  Los colores primarios son: Rojo, verde y azul (modelo de color RGB – sigla en inglés de Red, Green, Blue). Estos colores luz también son conocidos como colores aditivos, esto derivado de la Síntesis Aditiva.

Síntesis aditiva: Se le llama así a la mezcla de ciertas proporciones de los colores primarios (rojo, verde y azul)  de la cual se obtienen todos los colores del espectro luminoso; con la mezcla en cantidades iguales de estos tres colores se obtiene el blanco (añade luz).

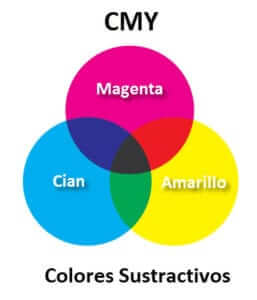

Los Colores Pigmento son los colores que utilizamos en dibujo, pintura e imprenta. Los colores primarios son: Cian, Magenta, Amarillo (modelo CMY – sigla en inglés de Cyan, Magenta, Yellow). También son conocidos como colores sustractivos, esto derivado de la síntesis sustractiva.

Síntesis sustractiva: Se le llama así a la mezcla de ciertas proporciones de los colores primarios (cian, magenta y amarillo)  de la cual se puede obtener una variedad infinita de colores; con la mezcla en cantidades iguales de estos tres colores se obtiene el negro (sustrae luz).

---
