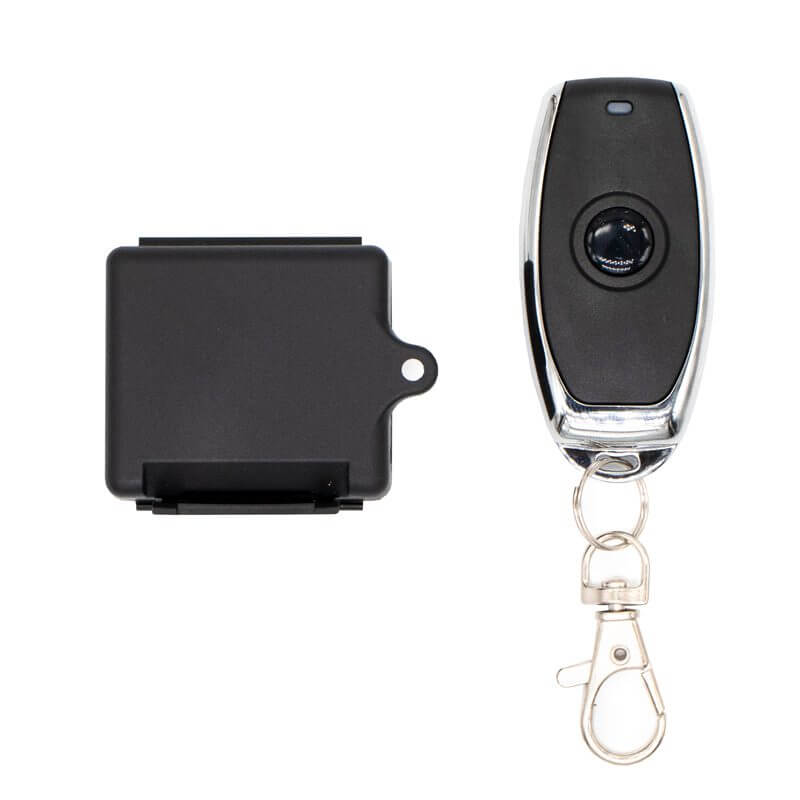

KTNNKG KG1201-A Relay RF 433 MHz con Control

 INFORMACIÓN

El KTNNKG KG1201-A Relay RF 433 MHz con Control es un módulo de relevo inalámbrico que permite encender o apagar dispositivos eléctricos a distancia mediante una señal de radiofrecuencia de 433 MHz. Este módulo incluye un receptor RF y un relevador (relay) capaz de controlar cargas tanto de corriente continua como alterna. Su funcionamiento se basa en recibir una señal del control remoto inalámbrico emparejado, que activa o desactiva el relay según la configuración elegida (modo de enclavamiento, momentáneo o de retención).

El KTNNKG KG1201-A Relay RF 433 MHz con Control se utiliza en una amplia variedad de aplicaciones donde se requiere controlar dispositivos eléctricos de forma remota, como en sistemas de automatización del hogar, control de iluminación, apertura de puertas o portones eléctricos, ventiladores, bombas de agua y sistemas de seguridad. También es muy útil en proyectos de domótica y electrónica, donde se busca implementar control inalámbrico sin recurrir a conexiones físicas complicadas. Gracias a su compatibilidad con mandos RF de 433 MHz, puede integrarse fácilmente en sistemas existentes, ofreciendo comodidad, flexibilidad y seguridad en el manejo de diferentes aparatos eléctricos a distancia.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Distancia de detección: 30 a 50 m.
• Temperatura de trabajo: -15 °C a 75 °C.
• Peso del producto: 54 g.

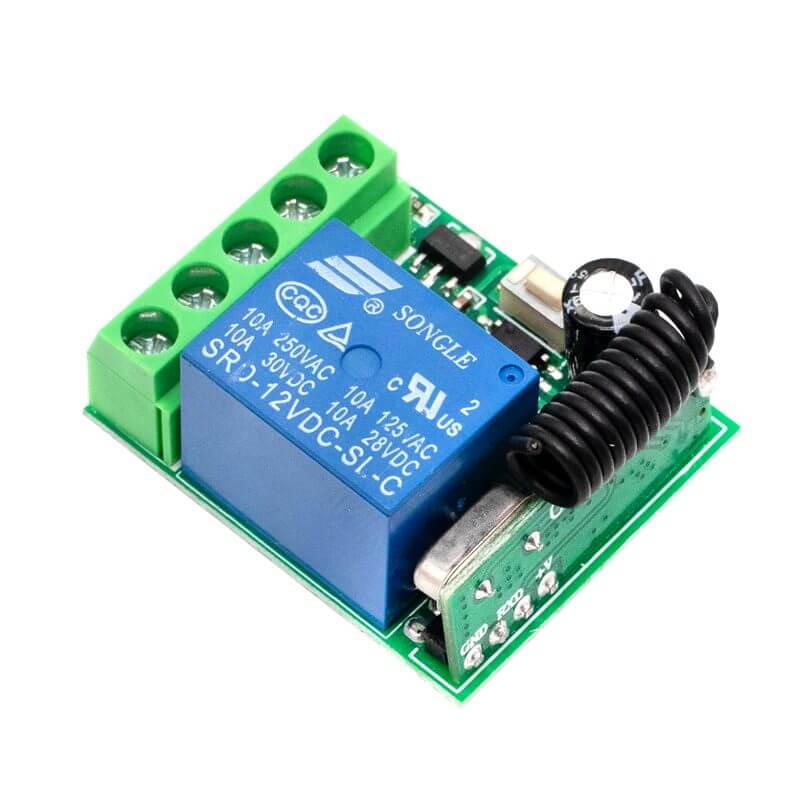

Receptor

• Voltaje de Funcionamiento: 12 VDC.
• Corriente:
  • Carga: hasta 10 A.
  • Reposo: 8 mA.
• Potencia de carga: 2200 W.
• Frecuencia RF: 433 MHz.
• Modo de trabajo:
  • Enclavamiento.
  • Toggle.
  • Bloqueo.
  • Timmer.
• Modulación: ASK.
• Dimensiones:
  • PCB: 35 mm x 30 mm x 18 mm.
  • Case tipo llavero: 40 mm x 4 mm x 30 mm.

Transmisor

• Voltaje de Funcionamiento: 6 VDC batería CR2016 (incluida).
• Frecuencia de Trabajo: 433 MHz.
• Distancia de Funcionamiento: 30 – 50 m (espacio abierto).
• Velocidad de transmisión: 50 a 60 KHz.

DOCUMENTACIÓN Y RECURSOS

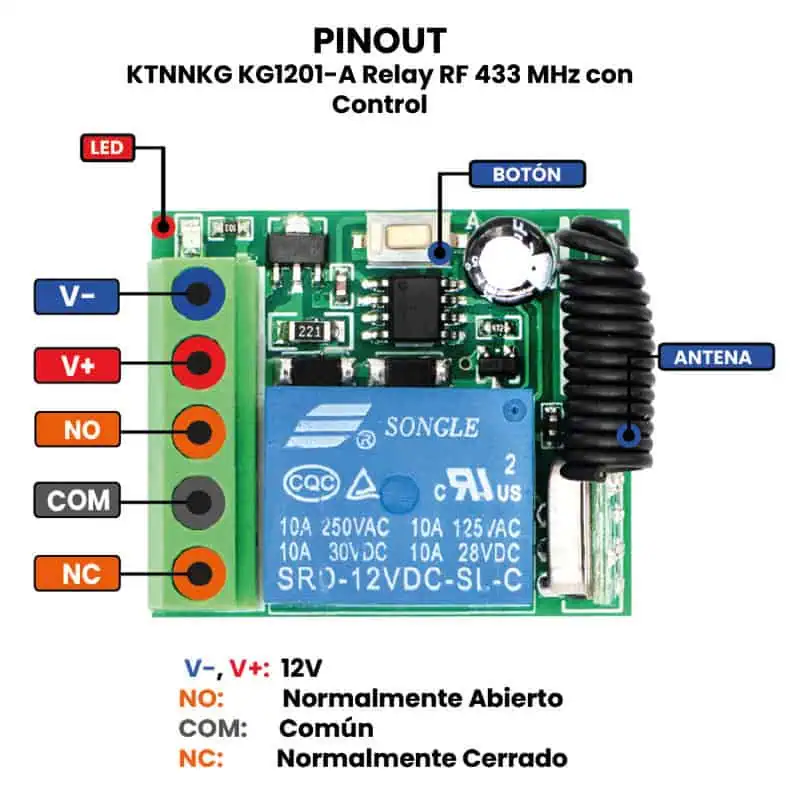

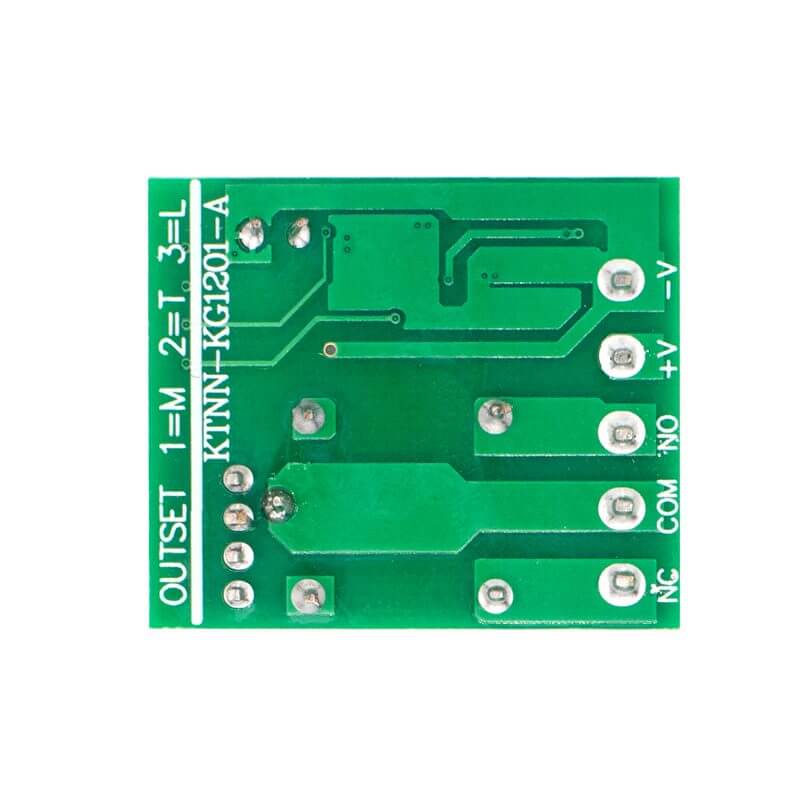

• Pinout

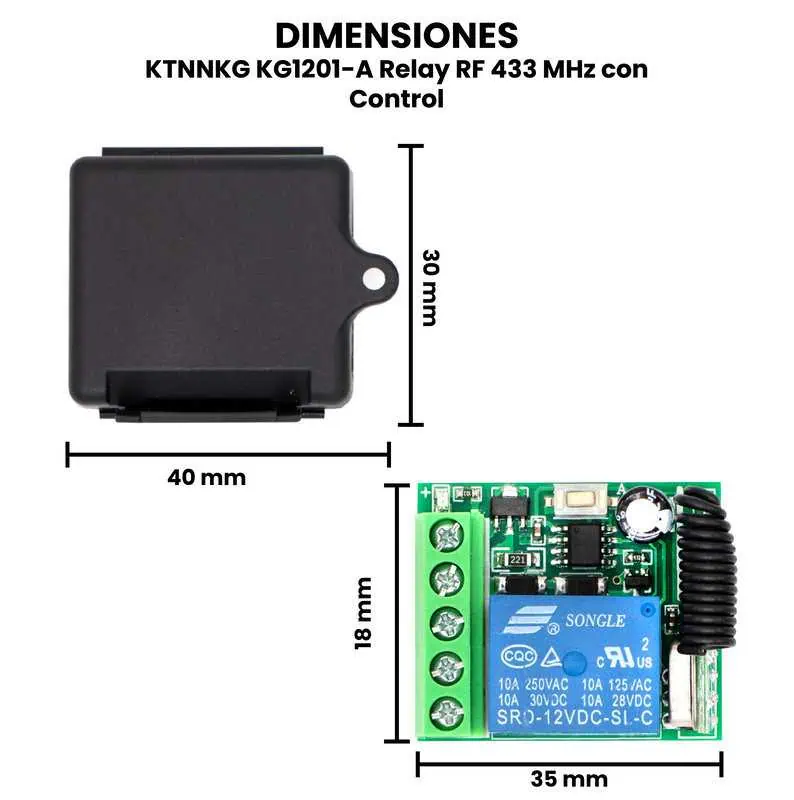

• Dimensiones
• Diagramas
  • Carga en AC

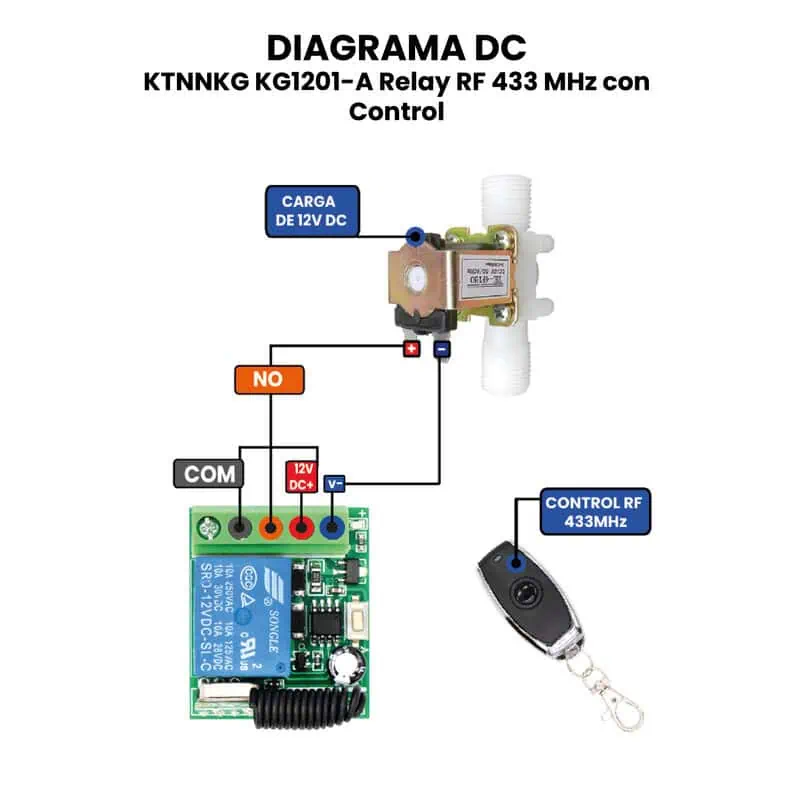

  • Carga de 12V

INFORMACIÓN ADICIONAL

Funcionamiento Inicial.

1. Alimente la placa del sistema con Relay, el led le indicará que está encendido.
2. Pulse el botón hasta que el led se encienda y suelte el botón.
3. Pulse la tecla del control remoto para realizar el sistema de emparejamiento entre el receptor y transmisor, el led parpadeará.
4. Listo para activar el Relay con el control incluido en su modo no enclavable.

Modos de Funcionamiento.

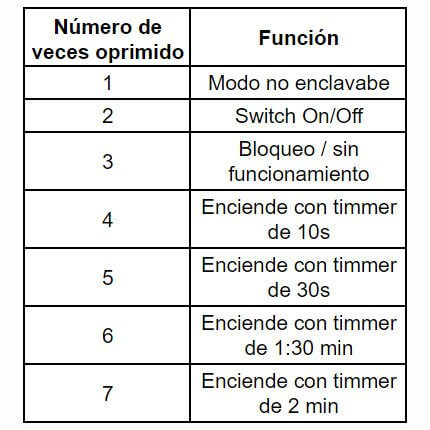

El botón que se encuentra en la PCB, además de ayudarnos a que nuestro dispositivo reconozca el mando de señal (transmisor), es apoyo para configurar el  tipo de función que realizara el relay. Dependiendo de las veces que es oprimido (2 s por vez)  cambia la forma de operar de nuestro Relay RF 433 MHz con Control.

Recomendaciones de Uso.

1. Revise atentamente las conexiones antes de alimentarlo.
2. Si percibe fallas en la activación por medio del mando a distancia, cambie la batería, ya que cuando el voltaje es poco, la distancia de control remoto general se cierra.
3. Estos dispositivos son sensibles a máscaras metálicas, dispositivos electrónicos grandes, campos electromagnéticos teniendo problemas de interferencia y buen funcionamiento del producto.

Notas Adicionales.

1. Si se realiza las indicaciones del Funcionamiento Inicial, el sistema será de enclavamiento, es decir, con un pulso encenderá el sistema y pulsando nuevamente se apagará.
2. Puede guardar varios dispositivos (6 controles máximo).
3. Es compatible con controles de la misma frecuencia  como el mando Sonoff RF y Mando RF .
4. En caso de los mandos Sonoff RF y Mando RF  que cuentan con más de un botón, cada uno puede realizar configurarse para realizar diferentes funciones en el módulo, teniendo en cuenta que  solo puede configurar 3 funciones por control.
