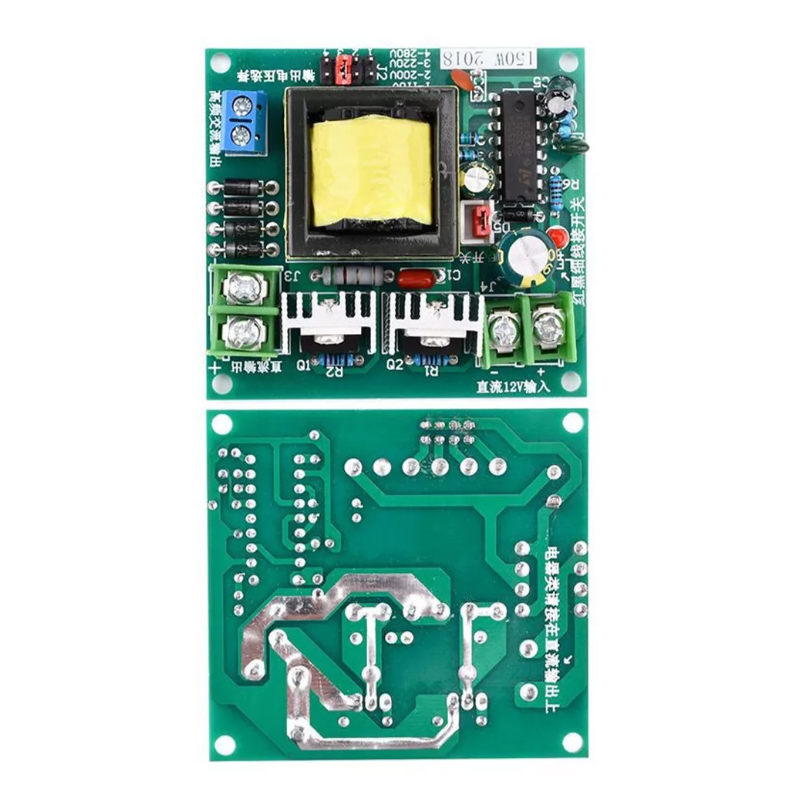

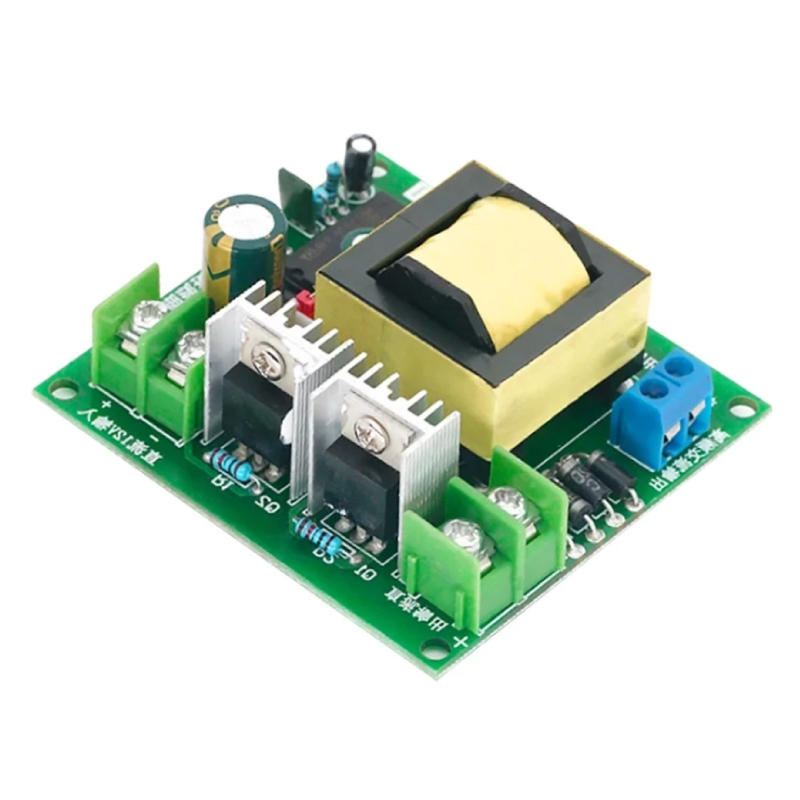

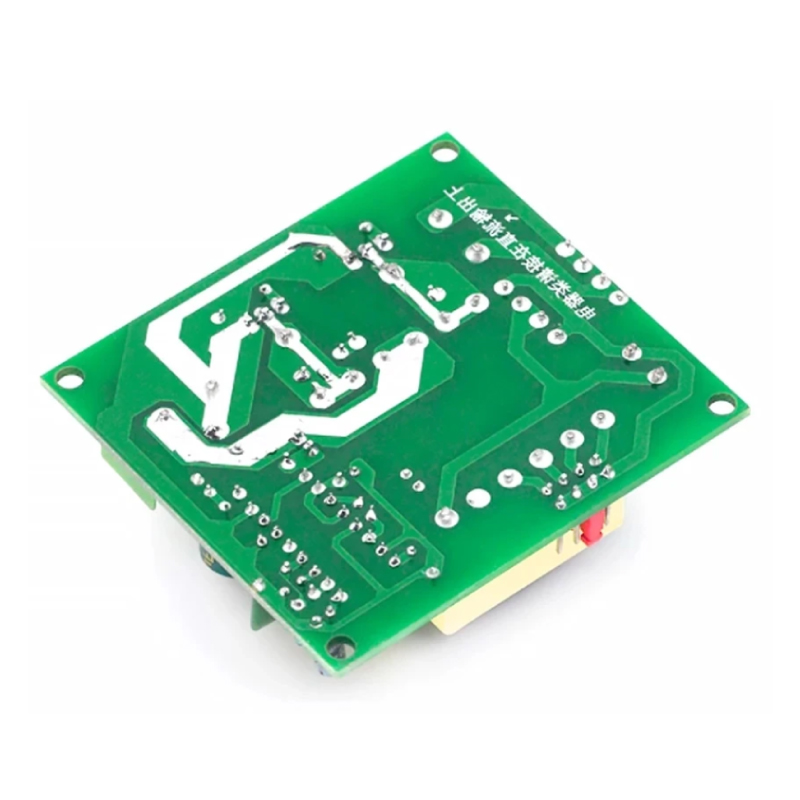

Inversor de Voltaje DC-AC 150W 12 VDC 110/280 VCA

INFORMACIÓN

El Inversor de Voltaje DC-AC 150W convierte una entrada de 12V DC en una salida de 110-280V AC y está diseñado exclusivamente para cargas resistivas. Debido a su frecuencia de conmutación de 27kHz, no es compatible con cargas que requieren una frecuencia de 50/60Hz y no está optimizado para trabajar con cargas inductivas. Es ideal para alimentar dispositivos como bombillas incandescentes o elementos calefactores.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Inversor de Voltaje DC-AC
• Potencia de salida: 150W (Para más de 100 W, agregar ventilador para disipar el calor)
• Voltaje:
  • Entrada: 12V DC
  • Salida: 110-280V AC (Seleccionable mediante jumper switch)
• Eficiencia: Aproximadamente 85%
• Frecuencia de funcionamiento: 27kHz
• Onda de salida: Cuadrada de alta frecuencia o CC (sin filtrar)
• Tipo de carga compatible: Solo cargas resistivas (bombillas incandescentes, elementos calefactores)
• No compatible con: Cargas inductivas (motores, transformadores, electrodomésticos con bobinas) debido a su frecuencia de salida de 50/60Hz
• Dimensiones: 66.1 mm x 61.1 mm x 26.6 mm
• Peso: 86g

⚠️ Esta placa no incluye un fusible de entrada, por lo que es necesario agregar uno manualmente. Se recomienda utilizar un fusible de 15A para mayor seguridad.

No mida la salida con un multímetro convencional, ya que estos están diseñados para leer ondas senoidales a frecuencias de 50Hz / 60Hz y podrían mostrar lecturas incorrectas o erráticas debido a la frecuencia de conmutación de 27kHz y la onda cuadrada a la salida del inversor por lo que deberá medir utilizando un multímetro True RMS cuyo ancho de banda le permita leer señales de 27 KHz. ⚠️

DOCUMENTACIÓN Y RECURSOS

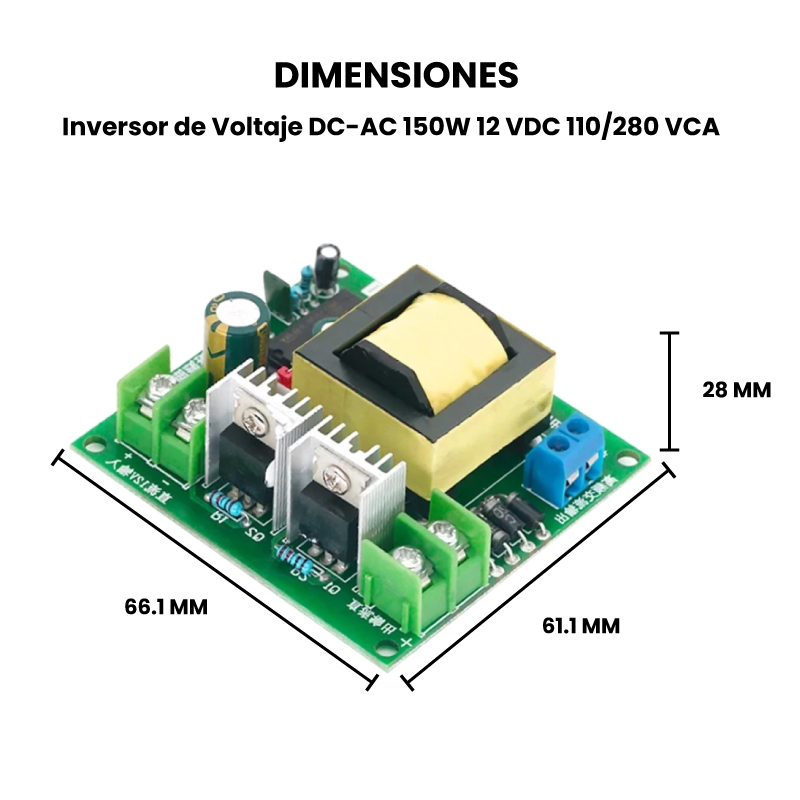

• Dimensiones

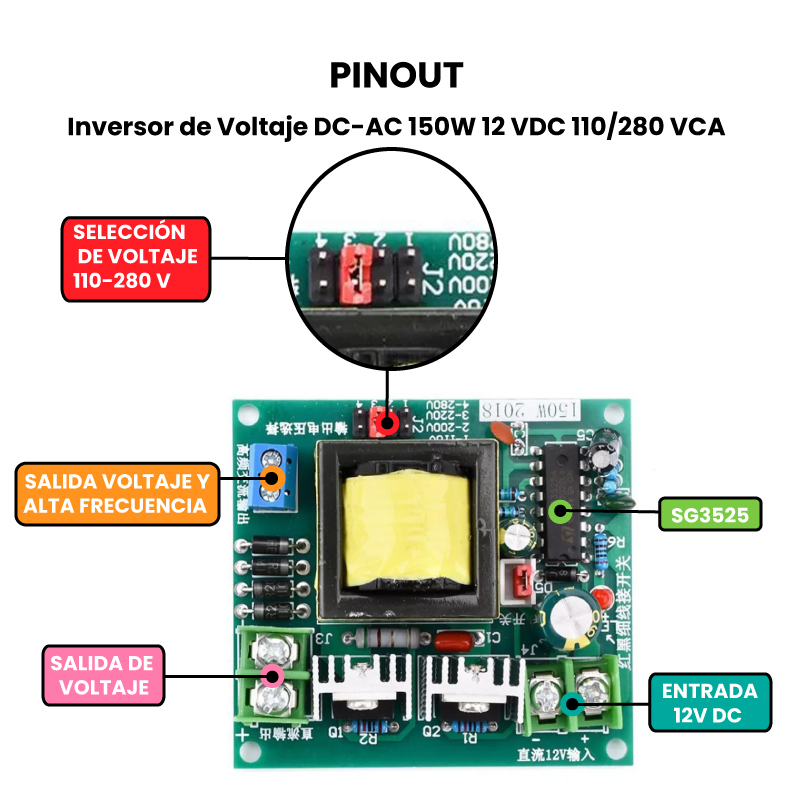

• Pinout

INFORMACIÓN ADICIONAL

Aplicaciones del Inversor de Voltaje DC-AC 150W

• Alimentación de cargas resistivas como bombillas incandescentes y elementos calefactores.
• Uso en sistemas solares para convertir la energía de baterías de 12V DC en corriente alterna.
• Suministro de energía en vehículos para dispositivos de calefacción u otras cargas resistivas.
• Respaldo de energía en emergencias, permitiendo el uso de equipos básicos cuando no hay acceso a la red eléctrica.
• Proyectos electrónicos y experimentación donde se requiera convertir 12V DC a un voltaje AC elevado para pruebas de componentes resistivos.

Cómo utilizar el Inversor de Voltaje DC-AC 150W

1. Conectar la fuente de alimentación

   • Utilice una fuente de 12V DC con suficiente capacidad de corriente (al menos 15A recomendados).
   • Conecte los terminales de entrada del inversor a la fuente de alimentación, asegurándose de respetar la polaridad correcta (positivo y negativo).

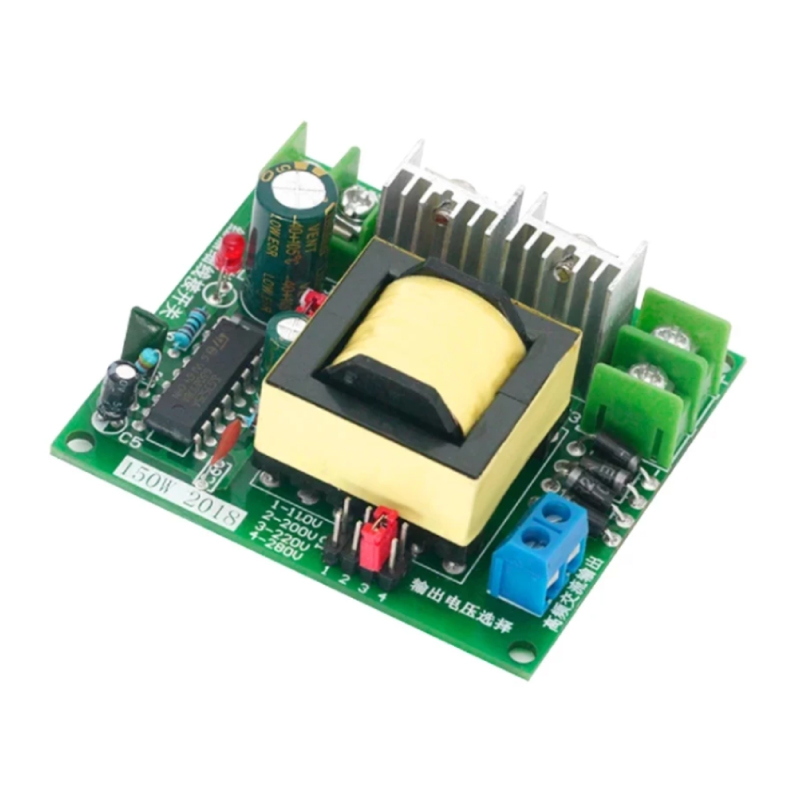

2. Configurar el voltaje de salida

   • Este inversor permite seleccionar el voltaje de salida mediante un jumper switch.
   • Ajuste el jumper según la carga conectada para obtener un voltaje adecuado dentro del rango de 110V a 280V AC.

3. Agregar un fusible de protección

   • Como la placa no incluye un fusible de entrada, instale un fusible de 15A en la línea de alimentación para mayor seguridad y protección contra sobrecargas.

4. Conectar la carga resistiva

   • Este inversor es compatible únicamente con cargas resistivas, como bombillas incandescentes o elementos calefactores.
   • No conecte motores, transformadores ni dispositivos inductivos, ya que requieren una frecuencia de 50/60Hz, mientras que este inversor opera a 27kHz.

5. Encender y verificar la operación

   • Una vez todo conectado y configurado, encienda el sistema y asegúrese de que la carga funcione correctamente.
   • No utilice un multímetro convencional para medir la salida, ya que su frecuencia de conmutación de 27kHz podría generar lecturas incorrectas.

6. Monitorear temperatura y seguridad

   • Evite sobrecargar el inversor y asegúrese de que tenga una ventilación adecuada para prevenir sobrecalentamiento.
