INFORMACIÓN
El Interruptor de Mesa Táctil para Tiras LED es un módulo electrónico diseñado para controlar el encendido y apagado de tiras LED de manera sencilla y elegante mediante un sensor táctil. Su funcionamiento se basa en un circuito integrado que detecta la capacitancia generada al tocar una superficie metálica conectada al módulo, interpretando esta acción como una orden de encendido o apagado. Mientras se reciba la señal táctil, el controlador permite el paso de corriente hacia la tira LED, funcionando como un interruptor electrónico sin necesidad de botones mecánicos, permite conectar varios interruptores en serie, gracias a su salida de voltaje compartida.
El Interruptor de Mesa Táctil para Tiras LED se utiliza principalmente en proyectos de iluminación decorativa y funcional, ofreciendo una forma práctica y moderna de controlar la luz sin interruptores convencionales. Sus aplicaciones más comunes incluyen lámparas de mesa, muebles con iluminación integrada, vitrinas, estanterías, cabeceras de cama, espejos y proyectos de iluminación ambiental con tiras LED. También es ideal en entornos donde se busca un diseño minimalista o discreto, ya que permite encender, apagar con un simple toque sobre una superficie metálica o de vidrio conductivo, mejorando la estética y la comodidad en el uso diario.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Voltaje de operación: 5 V, 12 V o 24 VDC.
- Corriente máxima de carga: 2 A.
- Potencia máxima soportada: 5 V (10 W), 12 V (24 W), 24 V (48 W).
- Tipo de control: Interruptor táctil capacitivo.
- Modo de funcionamiento:
- Mientras se presiona, el sensor dejará pasar la corriente.
- Cuando se deje de presionar, el brillo de la tira led se irá desvaneciendo.
- Consumo en reposo: < 1 W
- Material de detección táctil: superficies metálicas o de vidrio conductivo
- Tipo de conexión: directa a tiras LED monocromáticas (no RGB).
- Retraso: 1 s.
- Longitud de Cable Alimentación: 10 cm aproximadamente.
- Longitud de Cable Serie: 20 cm aproximadamente.

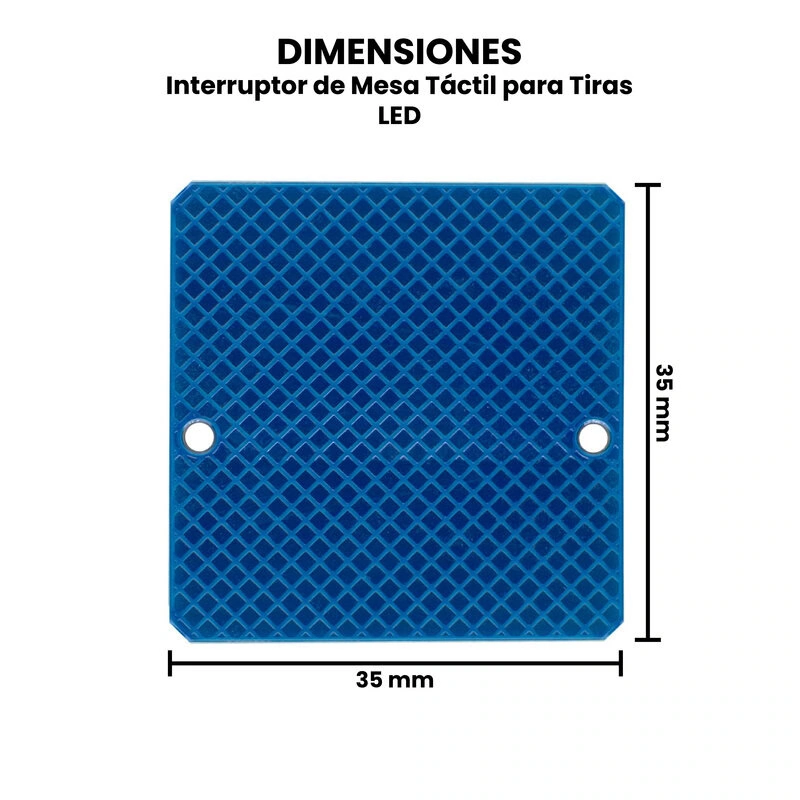

- Dimensiones: 35 mm x 35 mm x 8 mm.
- Peso: 7 g.
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
¿Cómo probar el Interruptor de Mesa Táctil para Tiras LED?
Materiales Necesarios:
- Fuente DC (5 V, 12 V o 24 V según tu tira LED).
- Tira LED monocroma compatible con el voltaje elegido.

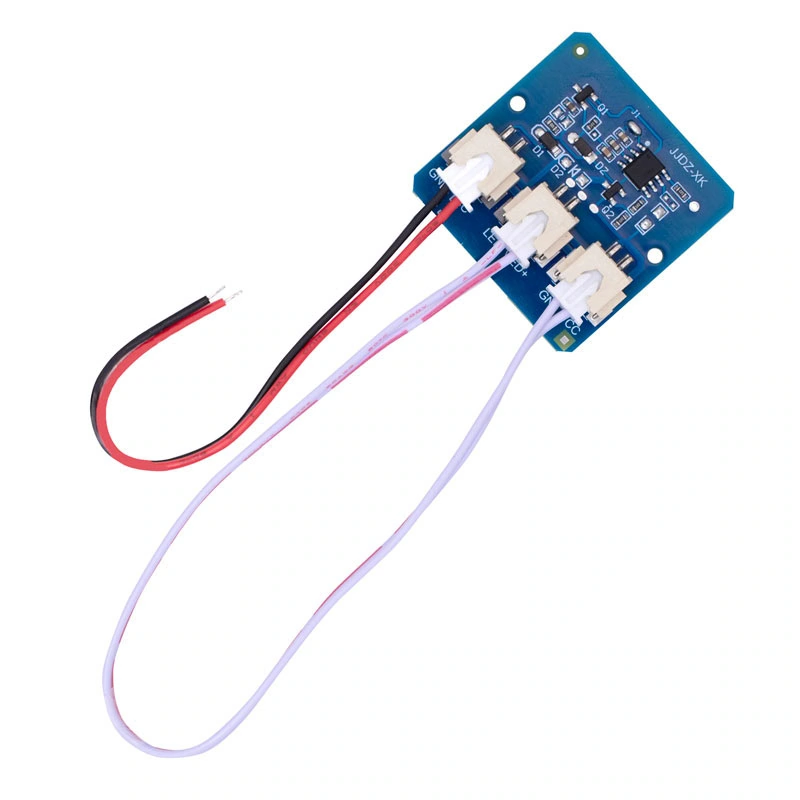

- Cables (incluidos).

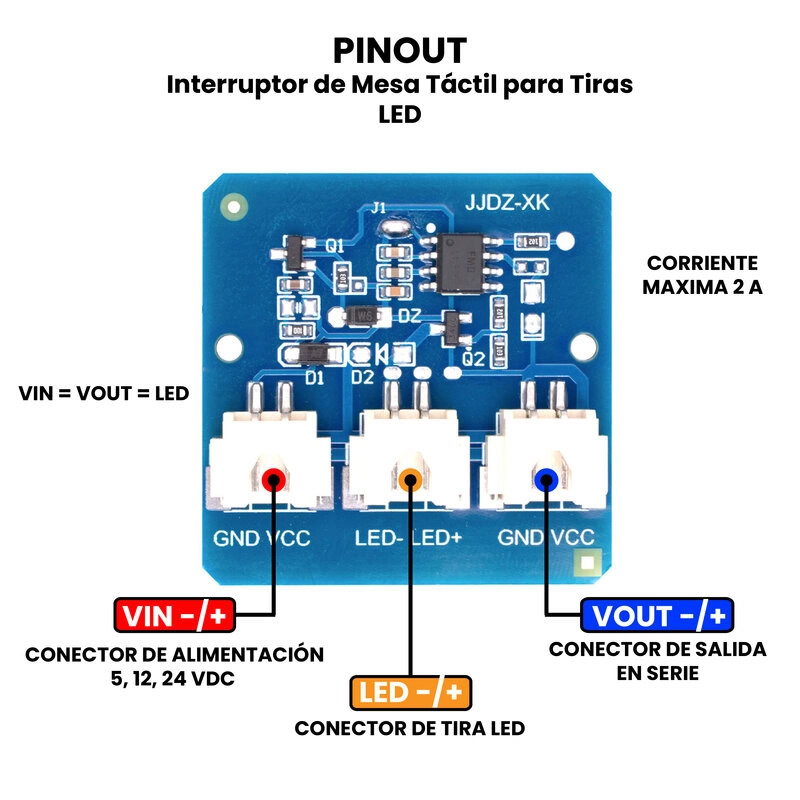

Conexiones.
- Alimentación del módulo: conecta VCC(+) de la fuente a VCC del módulo y GND(–) de la fuente a GND del módulo (al conector).
- Conexión de la tira LED:
- Conecta el + de la tira al pin LED+.
- Conecta el – de la tira al pin LED– (conector con ambos cables).
- Área táctil: Si requiere agrandar tu zona táctil, puedes hacerlo a través de un material que ejerza presión después de presionarlo.
Nota: El módulo tiene un conector más de VCC y GND, el cual se puede usar para conectar más sensores en serie sin necesidad de tener otra fuente de alimentación independiente.
Prueba básica.
- Enciende la fuente.
- Toca la zona táctil:
- Manteniendo presiona: La tira led encenderá con el brillo total.
- Dejando de presionar: La tira led dejará de encender, desvaneciendo el brillo de la tira led.
- Si se usa distintos módulos conectados en serie, tendrá el efecto de desvanecido entre todas las tiras leds conectadas.
