HW-685 Módulo Convertidor Corriente a Voltaje

HW-685 Módulo Convertidor Corriente a Voltaje - Imagen 2

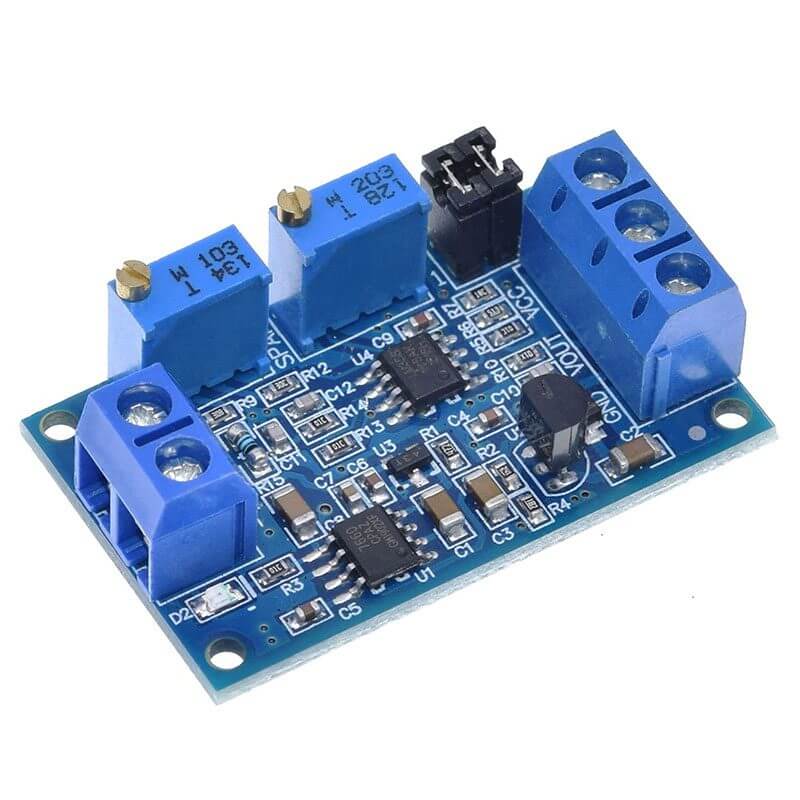

HW-685 Módulo Convertidor Corriente a Voltaje - Imagen 3

HW-685 Módulo Convertidor Corriente a Voltaje - Imagen 4

HW-685 Módulo Convertidor Corriente a Voltaje - Imagen 5

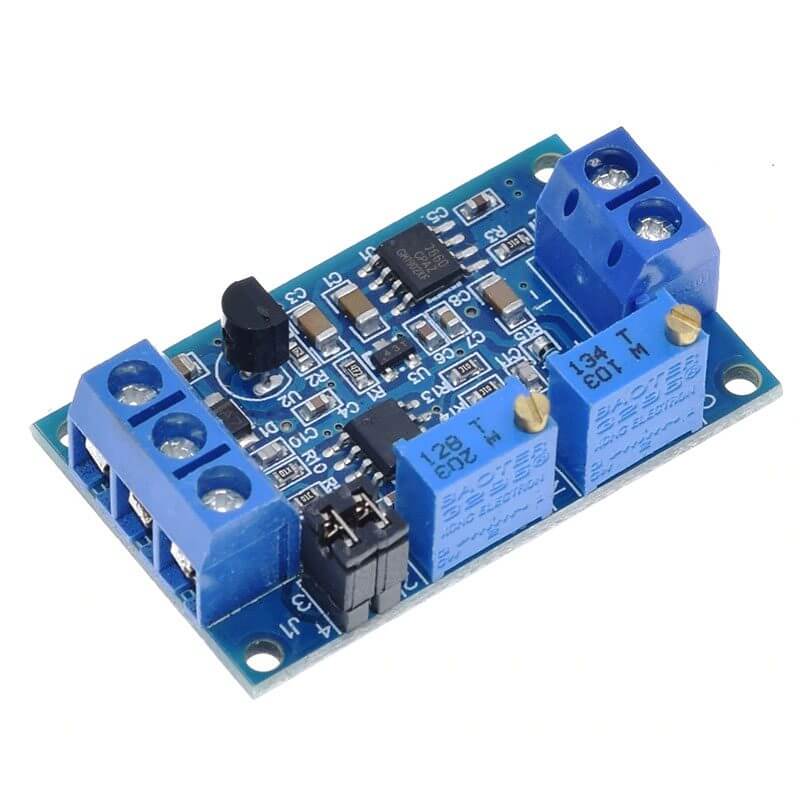

HW-685 Módulo Convertidor Corriente a Voltaje - Imagen 6

HW-685 Módulo Convertidor Corriente a Voltaje

$ 39.00

96 disponibles

CANTIDAD	PRECIO
10 piezas	$ 33.37
25 piezas	$ 29.53
35 piezas	$ 26.49

SKU: AR2694 Categorías: CORRIENTE & VOLTAJE, SENSORES Etiquetas: 12v, 20mhA, 27A, Alcalina, AR2692, bateria, cilindro, pila, steren

INFORMACIÓN

El Módulo Convertidor Corriente a Voltaje HW-685 tiene la capacidad de convertir una corriente entre 4 a 20 mA a voltajes de 2.5, 3.3, 5 o 10 V dependiendo la configuración de los jumpers. Cuenta con un potenciómetro de calibración para el ajuste de mínimo de voltaje de salida y uno para el máximo voltaje de salida. En la salida se puede obtener el voltaje compatible con las entradas analógicas de las tarjetas de desarrollo de 3.3V o 5V con el jumper debidamente configurado.

El módulo HW-685 es útil para poder obtener voltaje a partir de señales de corriente muy pequeñas, como las que proporcionan muchos sensores analógicos o industriales que transmiten información mediante corriente en lugar de voltaje, como los que siguen el estándar de “lazo de corriente” de 4 – 20 mA, generalmente a 24 V y puede funcionar como una interfaz para la conexión de estos sensores o transmisores con el dispositivo controlador o tarjeta de desarrollo a utilizar.

ESPECIFICACIÓN Y CARACTERÍSTICAS

Voltaje de Alimentación: 7 a 36V
Detección de corriente de Entrada: 4 a 20 mA
Protección contra inversión de polaridad: Si
Dimensiones: 42.2 x 25.9 mm
Alta inmunidad al ruido
Rango de voltaje máximo de salida ajustable mediante jumper
- 0 a 3.3 V, a 5 V o a 10 V

DOCUMENTACIÓN Y RECURSOS

Dimensiones

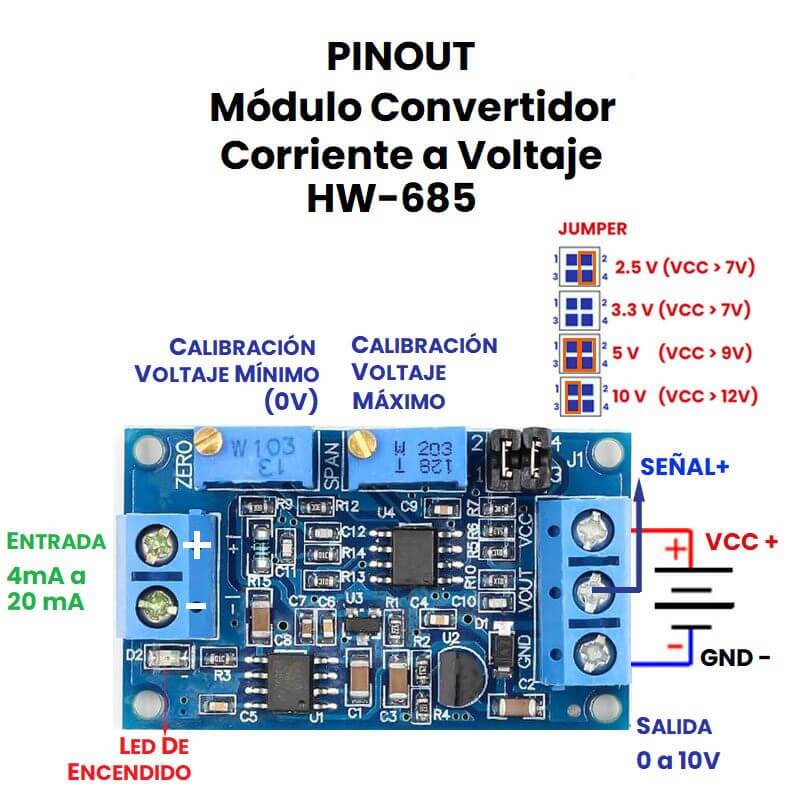

Pinout

Datasheet

INFORMACIÓN ADICIONAL

Conexión básica del HW-685 con tarjetas de desarrollo UNO o compatibles con Arduino IDE

A continuación te mostramos un ejemplo de conexión del convertidor de corriente a voltaje con una tarjeta de desarrollo para leer mediante su entrada la señal de corriente de un dispositivo con una salida estándar de lazo de corriente y un ejemplo de código para obtener la medición de voltaje que te entrega el módulo mediante el puerto serial.

Componentes necesarios

Una tarjeta de desarrollo compatible con Arduino
Alambres o Cables dupont M-M
Elevador de Voltaje (opcional)

Paso 1: Realiza las conexiones

Primero revisa que el ajuste de rango mediante los JUMPER (1,2,3 y 4) este en el rango deseado, y asegúrate de cablear el módulo de acuerdo con el Pinout, la tensión de alimentación es de 7-36V (si la salida es a 10V, la tensión de alimentación debe ser mayor que 12V)

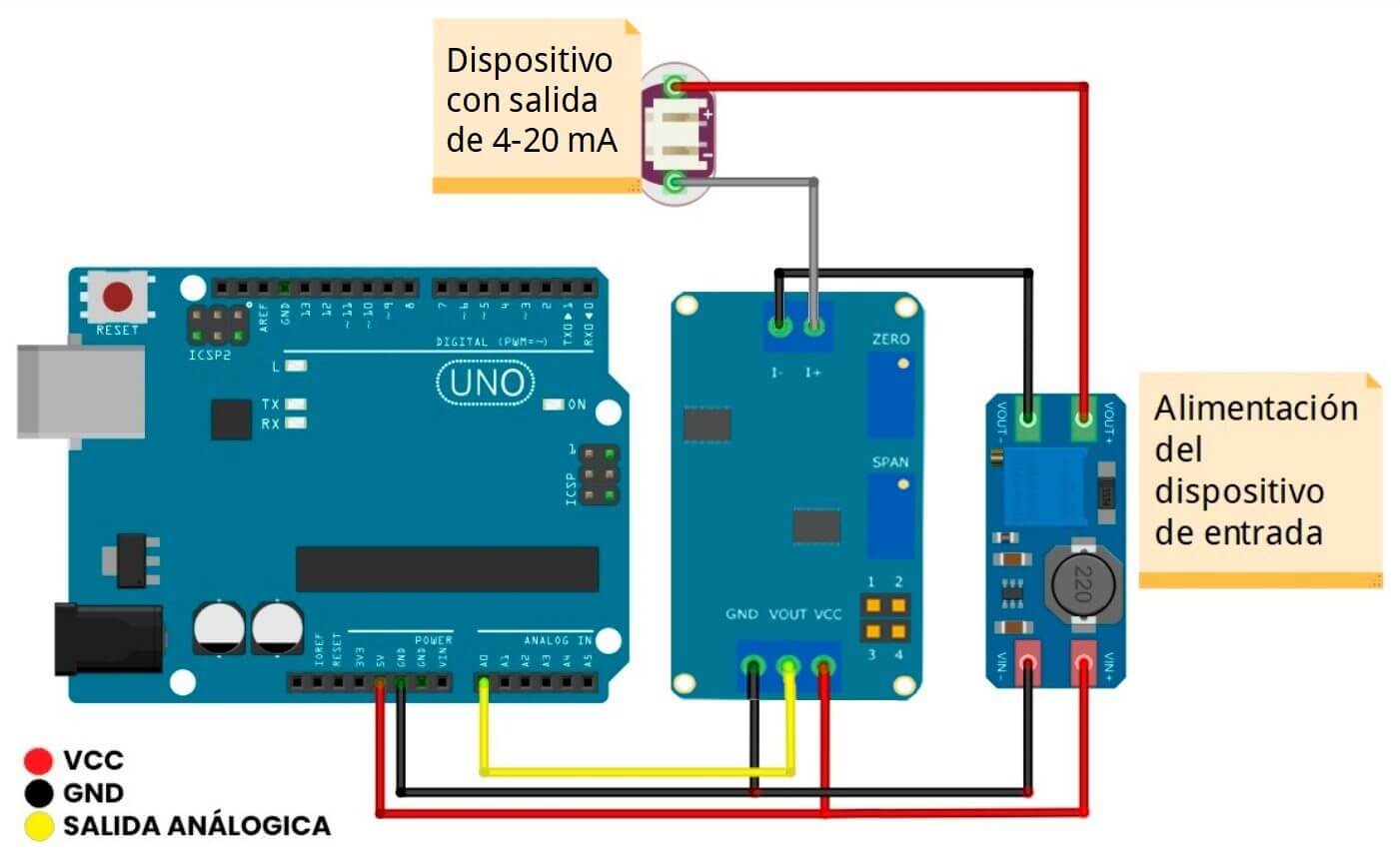

A continuación te presentamos el diagrama de conexiones del un circuito para el módulo convertidor de corriente a voltaje, el módulo elevador de voltaje solo es necesario si deseas alimentar con tu tarjeta de desarrollo un dispositivo que requiera mas de 5V.

Paso 2: Cargando el Código

b) Aquí te mostramos el código que puedes utilizar para obtener las medidas de voltaje del módulo mediante el puerto serie

/*
HW-685 - Convertidor de corriente a voltaje
Muestra en valor obtenido por el ADC del pin A0 en el puerto serie
*/

void setup() {
 Serial.begin(9600);
/* Establecemos la comunicación serial a 9600 baudios */
}

void loop() {
/* obtenemos la lectura de voltaje del puerto analógico */
  Serial.println(analogRead(A0));
  delay(100);
}

Paso 3: Calibración del HW-685

Puedes seguir los siguientes pasos para asegurarte de obtener la señal de voltaje que buscas

Después de alimentar el módulo, el led debe estar encendido, de lo contrario verifique la conexión de línea. la placa está protegida inversamente y la conexión inversa no se quema.
Cuando la entrada de corriente esté en el valor mínimo (0mA o 4mA), ajuste el potenciómetro cero para que la salida VOUT sea el valor mínimo (0.0V u otra tensión).
Cuando la entrada actual esté en el valor máximo (20mA), ajuste el potenciómetro SPAN para que la salida VOUT sea el valor máximo (3.3,5 o 10V) cuando la entrada es 4-20mA, la salida puede ser tan pequeña como 2.5V.

Nota: Una alternativa para medir sensores que entregan corriente a su salida puede ser usar una resistencia a su salida y medir la caída de voltaje, la desventaja con este método sería no poder utilizar el ADC completo, la ventaja es que no requiere un suministro de voltaje para esta etapa del circuito, como en el caso del módulo.
