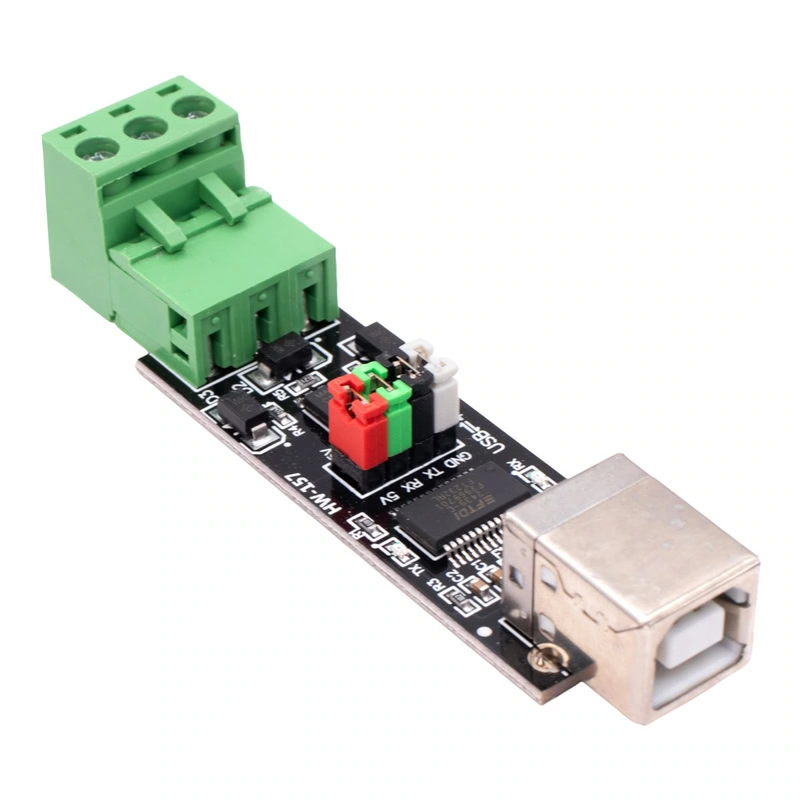

AR5218 - HW-157 Módulo USB a TTLRS485 con Protección Dual Secundaria

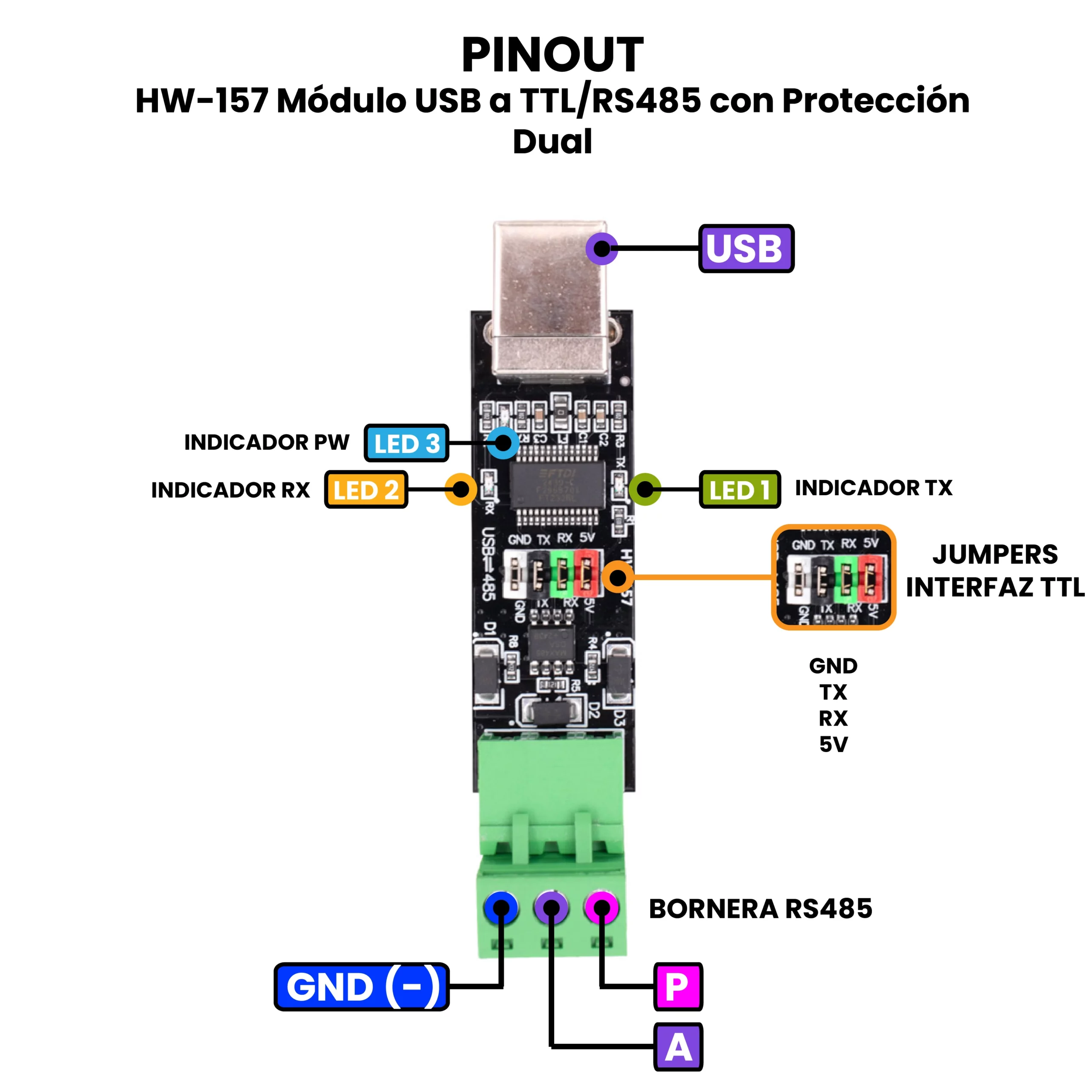

AR5218 - HW-157 Módulo USB a TTL-RS485 con Protección Dual PINOUT

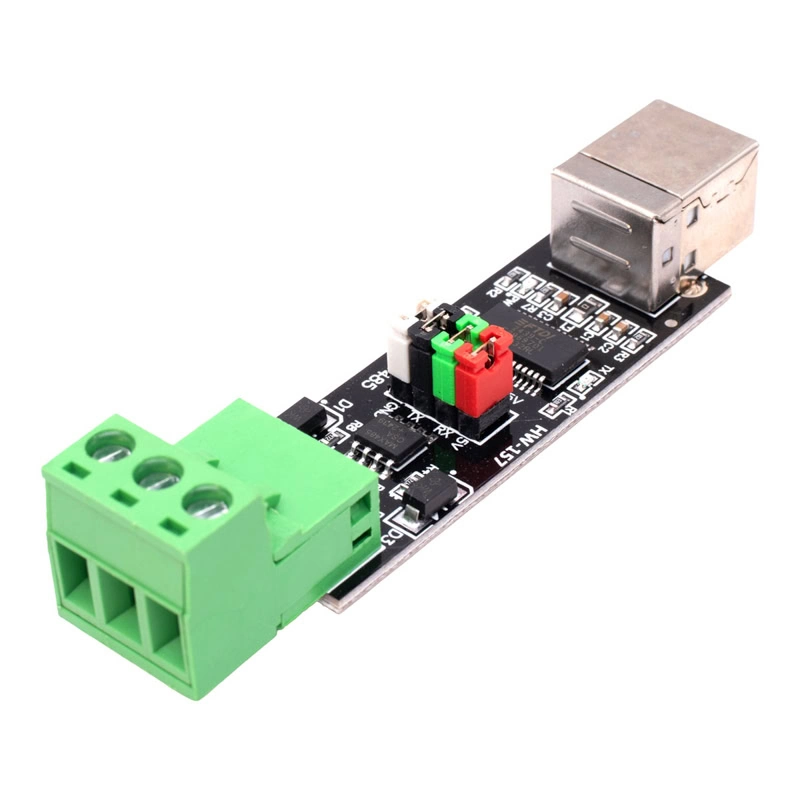

AR5218 - HW-157 Módulo USB a TTLRS485 con Protección Dual Principal

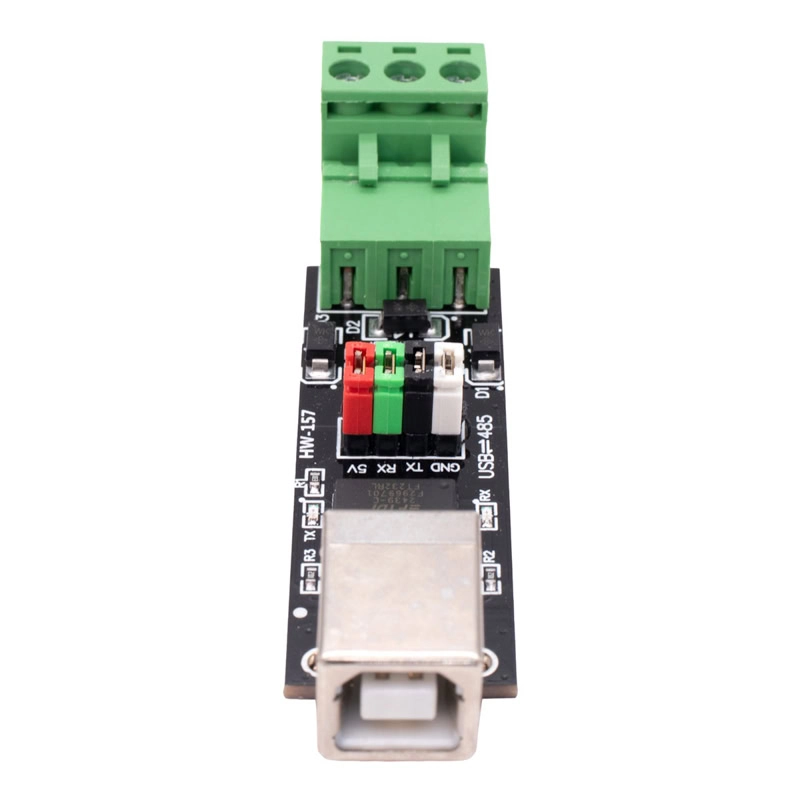

AR5218 - HW-157 Módulo USB a TTLRS485 con Protección Dual Tercera

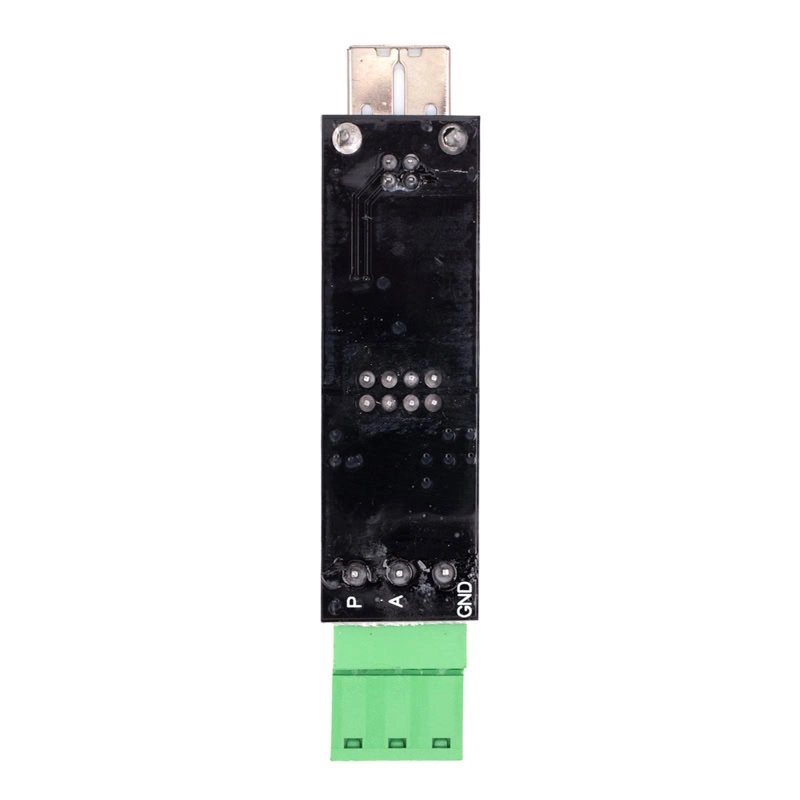

AR5218 - HW-157 Módulo USB a TTLRS485 con Protección Dual Quinta

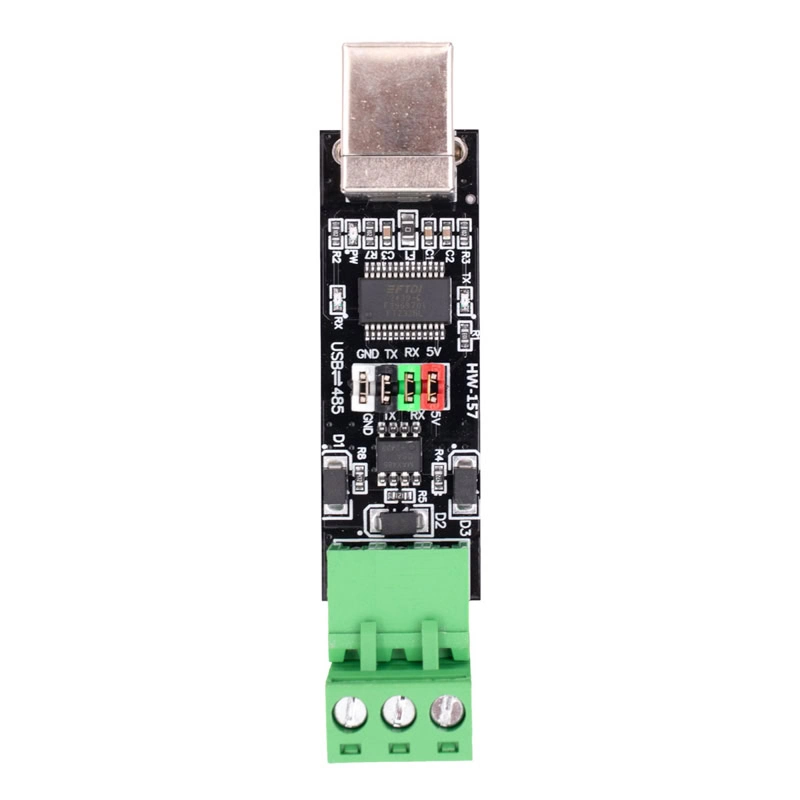

AR5218 - HW-157 Módulo USB a TTLRS485 con Protección Dual Cuarta

HW-157 Modulo USB a TTL/RS485 con Proteccion Dual

$ 66.00

89 disponibles

CANTIDAD	PRECIO
10 piezas	$ 57.36
25 piezas	$ 51.05
35 piezas	$ 45.99

SKU: AR5218 Categorías: INTERFACES & PROGRAMADORES, MÓDULOS Etiquetas: 485, A, adaptador, dual, FTR232RL, GND, HW, HW-157, interfaz, modulo, P, protección, PWR, RS485, RX, TIA, ttl, TVS, TX, usb, USN

INFORMACIÓN

El HW-157 Módulo USB a TTL/RS485 con Protección Dual es un convertidor de comunicación que permite conectar una computadora u otro dispositivo con puerto USB a equipos que utilizan señales TTL serial o el estándar industrial RS485. Incorpora protección dual, mediante diodos TVS y circuitos de aislamiento/protección contra sobrecorriente y sobretensión, lo que ayuda a proteger tanto el módulo como el equipo conectado frente a picos eléctricos.

El HW-157 Módulo USB a TTL/RS485 con Protección Dual se utiliza ampliamente para programación, monitoreo y comunicación entre una computadora y dispositivos electrónicos o industriales. Es ideal para configurar y depurar microcontroladores, PLCs, variadores de frecuencia, medidores, sensores inteligentes y módulos de control que emplean comunicación RS485 o serial TTL. Gracias a su protección integrada, es especialmente adecuado para entornos eléctricos ruidosos, pruebas de laboratorio y aplicaciones educativas, reduciendo el riesgo de daños por picos de voltaje o conexiones incorrectas.

ESPECIFICACIONES Y CARACTERÍSTICAS

Modelo: HW-157.
Interfaz USB 2.0.
Chip FT232RL.
Conversión:
- USB a TTL.
- USB a RS485.
Protección ESD/TVS.
Indicadores LED:
- PWR.
- TX.
- RX.
Terminal de tornillo para RS485 (A, P, GND).
Jumpers para TTL (TX, RX, GND, 5V).
Alimentación por USB (5 VDC).
Compatible con Windows, Linux, macOS.
Velocidad de Baudio: 300 – 9216000 bps.

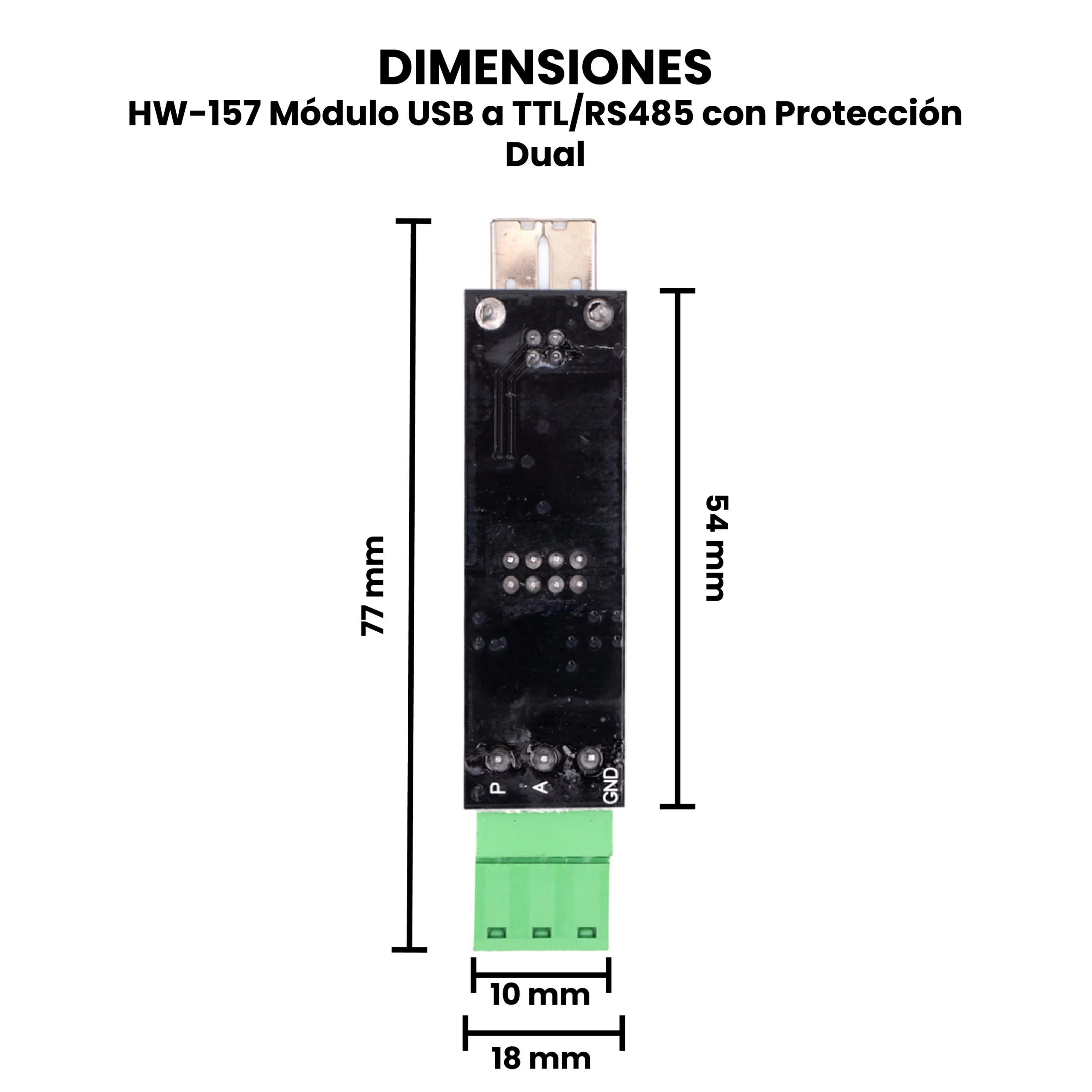

Dimensiones: 54 mm x 18 mm x 17 mm.
Peso: 13 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Recomendaciones de Uso.

Define el modo de uso antes de conectar: TTL o RS485, no ambos al mismo tiempo (usa los jumpers para seleccionar la comunicación).
Conecta siempre GND común cuando sea posible para mejorar la estabilidad.
No conectes ni desconectes cables con el módulo energizado.
Verifica el nivel lógico (5 V o 3.3 V) antes de conectar a microcontroladores.
Para ESP32, ESP8266 o STM32, retira el jumper de 5 V.
Cruza correctamente las líneas: TX ↔ RX.
Usa cables cortos para evitar ruido y errores de comunicación.
Si solo necesitas datos, deja sin jumper el pin 5 V.
Utiliza par trenzado para las líneas A y P.
Conecta GND entre dispositivos en distancias largas.
En redes largas, usa resistencia de terminación de 120 Ω en los extremos.
No excedas la cantidad de nodos recomendada (≈32 dispositivos).
Configura el baud rate, bits de datos, paridad y stop bits iguales en todos los equipos.
Instala drivers FTDI oficiales para evitar problemas de reconocimiento.
Usa los LEDs TX/RX como referencia rápida de comunicación.
