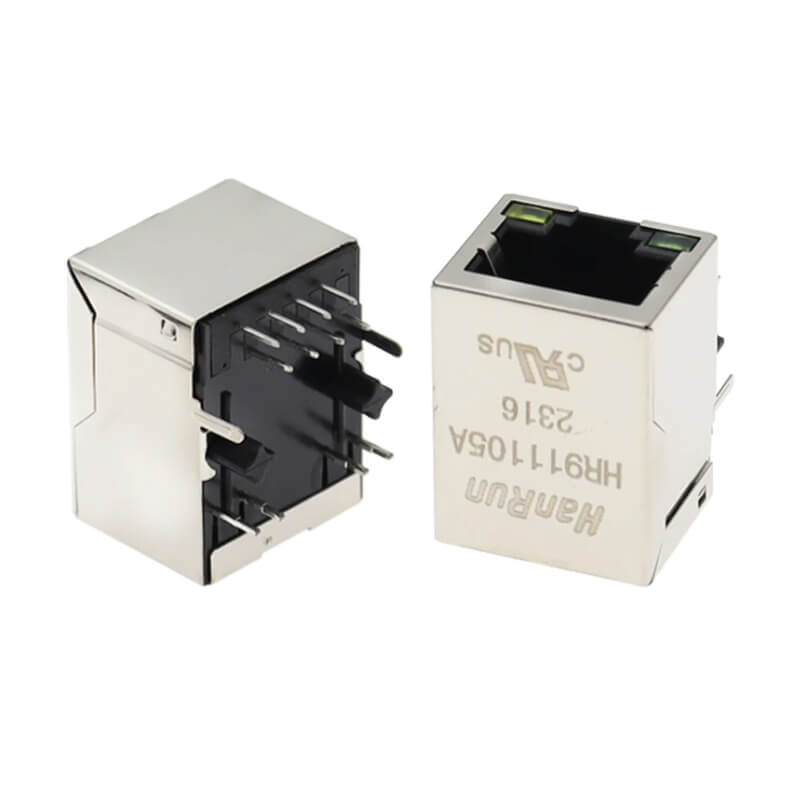

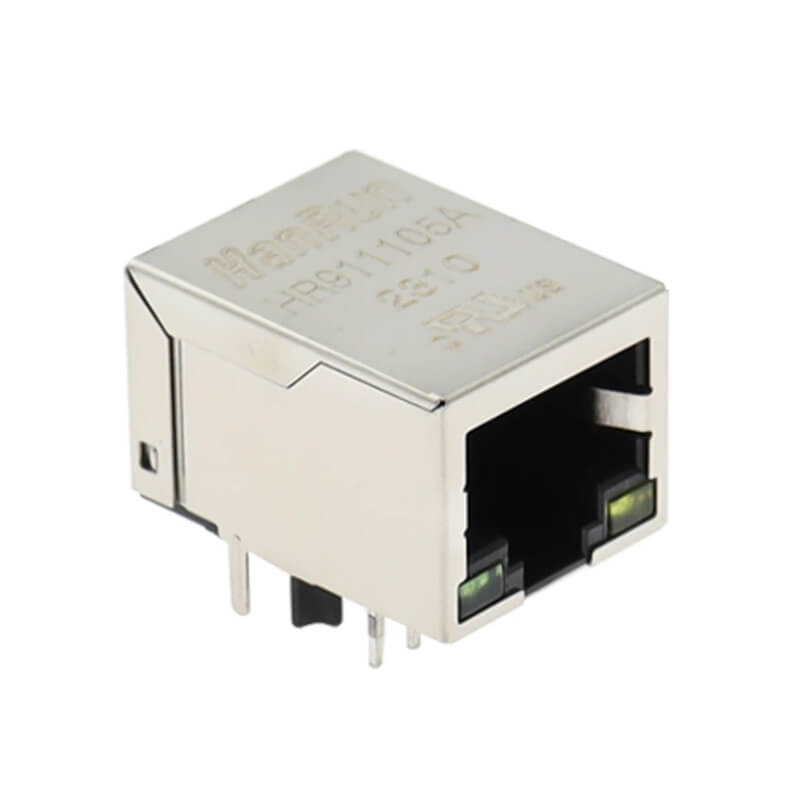

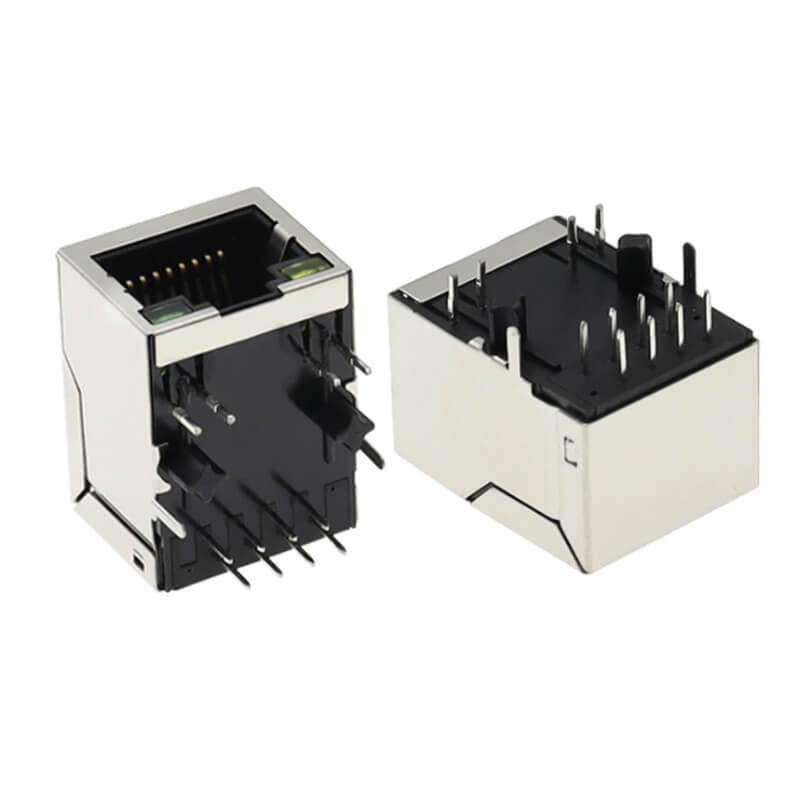

HR911105A Conector RJ45

INFORMACIÓN

El HR911105A Conector RJ45 cuenta con ocho pines, fundamental para establecer conexiones en redes locales (LAN), su diseño compacto y estandarizado facilita la integración en una amplia variedad de dispositivos electrónicos, incluyendo placas de circuito impreso (PCBs) en routers y módems, asegurando conexiones fiables y de alta velocidad.

El  HR911105A Conector RJ45 es ampliamente utilizado en redes domésticas y empresariales, es esencial en la infraestructura de centros de datos donde se requiere la conexión de múltiples dispositivos y como repuesto para módulos o tarjetas de desarrollo,

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: HR911105A
• Temperatura de Operación: 0°C a 70°C
• Aislamiento: 1500 Vrms 05mA 60s
• Perdida de inserción: 1 dB máximo a 300kHz -100MHz
• Perdida de retorno:
  • -20dB mínimo a 1MHz – 10MHz / -16dB mínimo a 10MHz – 30MHz
  • -12dB mínimo a 30MHz – 60MHz / -10dB mínimo a 60MHz – 80MHz
• Rechazo de modo común:
  • -30dB mínimo a 1MHz – 50MHz
  • -20dB mínimo  a 50MHz – 150MHz
• Diafonía:
  • -40dB mínimo 1 MHz – 30 MHz / -35dB mínimo 30 MHz  – 60MHz
  • -30dB mínimo 60MHz – 100MHz
• Dimensión: 21.3 mm x 16.3 mm x 13.2 mm
• Peso: 5.56

DOCUMENTACIÓN Y RECURSOS

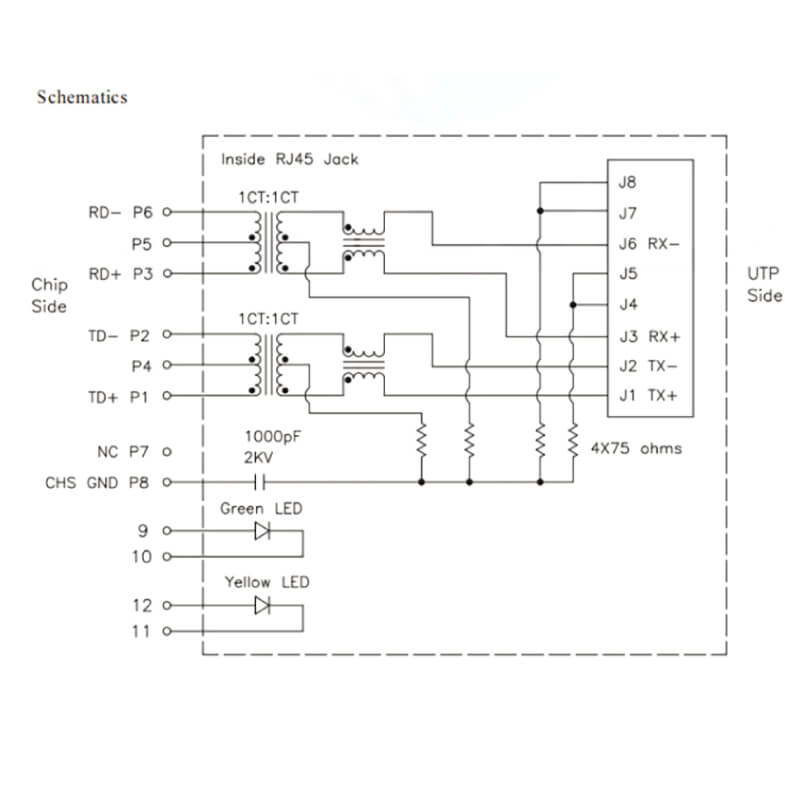

• Esquemático

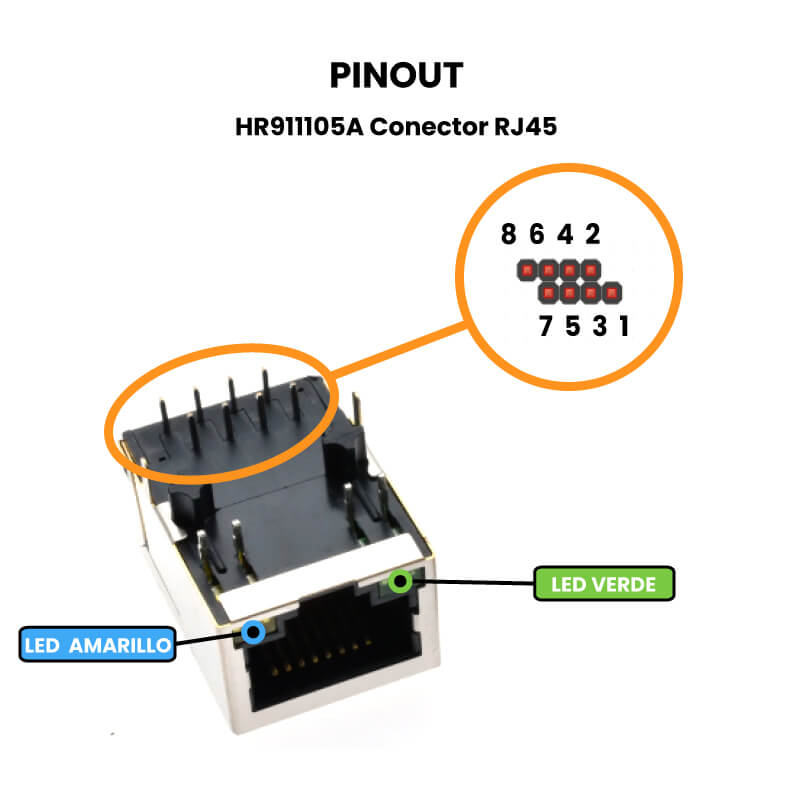

• Pinout

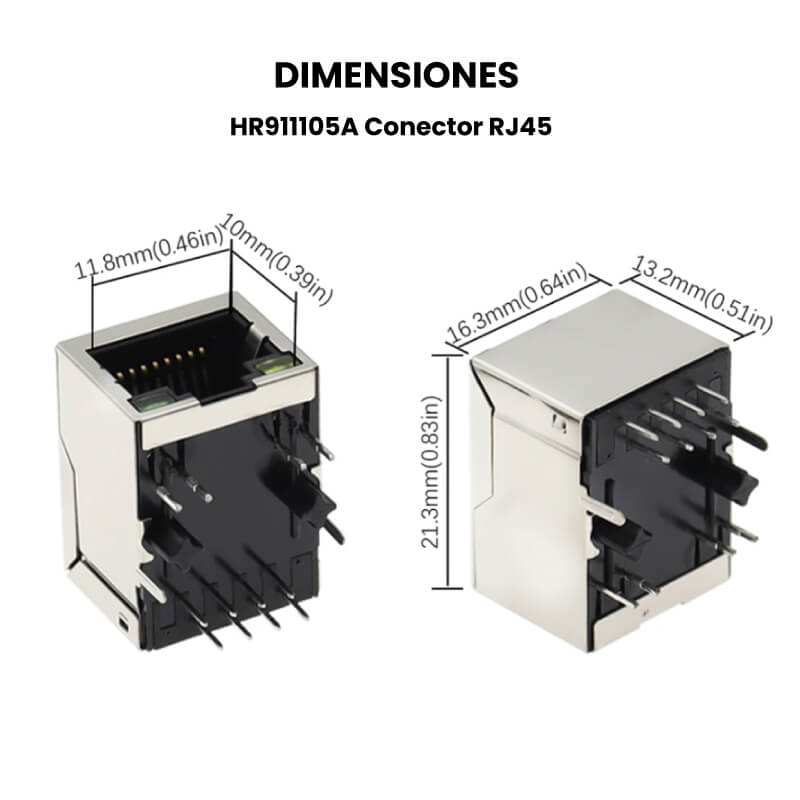

• Dimensiones
• Datasheet

INFORMACIÓN ADICIONAL

Guía paso a paso para hacer una cable de red RJ45:

• Materiales Necesarios:
• Cable de par trenzado (UTP/STP, Cat5e, Cat6, etc.).
• Conectores RJ45.
• Crimpadora para RJ45.
• Cortador de cables o pelacables.
• Probador de cables de red (opcional).

1. Preparación del Cable:

• Corta el cable a la longitud deseada.
• Pela la cubierta exterior del cable:
• Usa un pelacables para retirar aproximadamente 2-3 cm de la cubierta exterior del cable sin dañar los hilos internos.
• Desenrolla y organiza los pares de hilos:
• Cada cable UTP tiene 4 pares de hilos trenzados (8 hilos en total). Sepáralos y enderézalos.

2. Organización de los Hilos:

• Elige un esquema de cableado:
• T568A o T568B son los dos esquemas más comunes. T568B es el más usado en América del Norte.
• Organiza los hilos según el esquema elegido:
• T568B:
  Pin 1: Blanco/Naranja
  Pin 2: Naranja
  Pin 3: Blanco/Verde
  Pin 4: Azul
  Pin 5: Blanco/Azul
  Pin 6: Verde
  Pin 7: Blanco/Marrón
  Pin 8: Marrón

3. Preparación para el Crimpado:

• Corta los hilos:
• Alinea los hilos según el esquema y córtalos a unos 1.5 cm.
• Inserta los hilos en el conector RJ45:
• Asegúrate de que cada hilo llegue hasta el fondo del conector y que estén en el orden correcto.

4. Crimpado del Conector:

• Inserta el conector RJ45 en la crimpadora:
• Asegúrate de que el conector esté completamente insertado en la herramienta.
• Aprieta la crimpadora firmemente:
• La herramienta fijará los contactos metálicos del conector a los hilos del cable, asegurando una buena conexión.

5. Verificación:

• Prueba el cable:
• Utiliza un probador de cables de red para asegurarte de que todas las conexiones son correctas y no hay cortocircuitos ni cables cruzados.
• Consejos Adicionales:
• Asegúrate de seguir el mismo esquema de cableado (T568A o T568B) en ambos extremos del cable para cables rectos.
• Para cables cruzados (crossover), usa T568A en un extremo y T568B en el otro.
• Al seguir estos pasos, podrás crear tus propios cables de red RJ45 con confianza y precisión.
