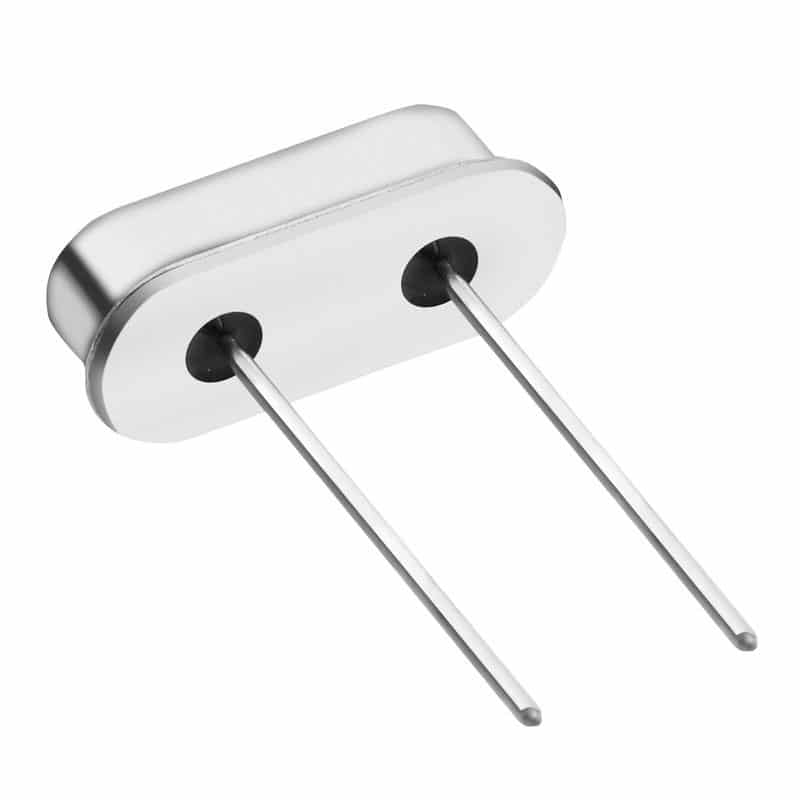

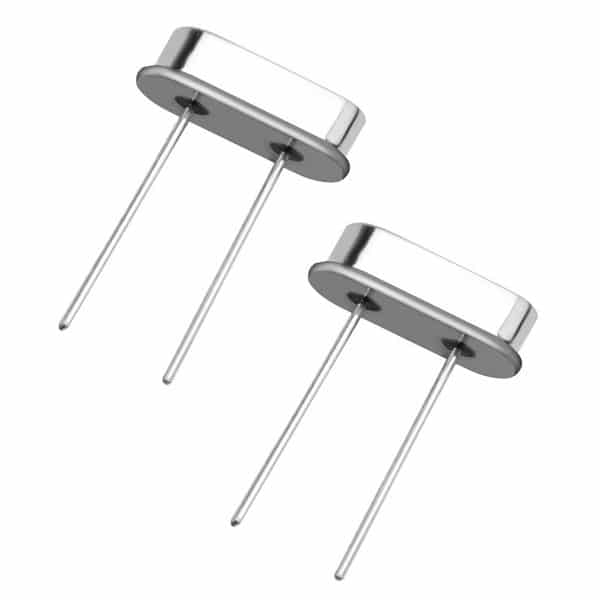

HC-49S Osciladores Cristal Cuarzo

INFORMACIÓN

Los HC-49S Osciladores Cristal Cuarzo son utilizados comúnmente en circuitos electrónicos para generar señales de reloj precisas y estables, se basa en el efecto piezoeléctrico, que hace que el cristal vibre mecánicamente cuando se le aplica un voltaje alterno, o que genere electricidad cuando se le aplica un esfuerzo mecánico.

Los HC-49S Osciladores Cristal Cuarzo proporcionaran una señal de reloj estable para circuitos integrados digitales y para estabilizar las frecuencias de los transmisores y receptores de radio. Dentro de sus usos comunes, están los relojes y computadoras, sistemas de comunicación, instrumentos de medición, etc.

Frecuencias disponibles: 3.58MHz , 4 MHz, 6 MHz. 8 MHz, 10 MHz, 12 MHz, 13.56 MHz, 16 MHz, 20 MHz y 40 MHz.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo de soporte: HC-49S
• Distancia entre pines: 13mm/0.5″
• Frecuencias Disponibles: 3.58MHz , 4 MHz, 6 MHz. 8 MHz, 10 MHz, 12 MHz, 13.56 MHz, 16 MHz, 20 MHz y 40 MHz.
• Rango de temperatura:
  • Funcionamiento:  -40°C a 85 °C
  • Almacenamiento: -55 ℃ a 125 ℃
• Capacidad de carga (CL): 20 pf
• Resistencia Equivalente: ≤120Ω
• Capacitancia Shunt: 10pf (máx)
• Resistencia de aislamiento 500MΩ
• Peso: 0.5 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet

TUTORIAL

• Probado de Cristales de Cuarzo- Blog Unit Electronics

INFORMACIÓN ADICIONAL

¿Qué es un oscilador?

Los osciladores son componentes esenciales que producen una señal electrónica periódica, típicamente una onda senoidal o cuadrada. Los osciladores convierten la señal de CC en señales de CA periódicas que pueden ser utilizadas para establecer la frecuencia, ser usadas en aplicaciones de audio, o utilizadas como una señal de reloj.

Todos los microcontroladores y microprocesadores requieren de un oscilador para establecer la señal de reloj para poder funcionar. Algunos dispositivos los tienen incorporados, y algunos requieren un oscilador externo – o ambos, teniendo un oscilador interno de baja precisión con la opción de que se le proporcione una señal externa. Los osciladores se dividen en dos categorías principales: armónicos y de relajación. Los osciladores armónicos crean una forma de onda sinusoidal, los circuitos RC, LC, de tanque, resonadores cerámicos y osciladores de cristal

Tipos de Osciladores

Entendiendo cómo funcionan, puedes comprender mejor cuándo es apropiado usar el oscilador integrado y cuándo es apropiado añadir una fuente de reloj externa. Ahora te presentamos una comparación entre cada tipo de oscilador:
