GY-SHT41 Sensor de Temperatura y Humedad I2C

INFORMACIÓN

El GY-SHT41 es un sensor digital de temperatura y humedad que utiliza la interfaz I2C para comunicarse con microcontroladores y tarjetas de desarrollo. Este sensor mide con alta precisión la temperatura ambiental y la humedad relativa del entorno, convirtiendo las señales físicas en datos digitales listos para ser leídos por un dispositivo externo.

El GY-SHT41 se utiliza ampliamente en aplicaciones donde se requiere un monitoreo preciso de las condiciones ambientales, como estaciones meteorológicas, control de invernaderos, sistemas de climatización, refrigeración industrial, domótica y proyectos de Internet de las Cosas (IoT). Gracias a su comunicación I2C, es compatible con una gran variedad de tarjetas de desarrollo, incluyendo Arduino, ESP32, ESP8266, Raspberry Pi y microcontroladores STM32, lo que facilita su integración en proyectos de automatización, monitoreo ambiental y dispositivos inteligentes que requieren datos confiables de temperatura y humedad.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: GY-SHT41.
• Voltaje de Alimentación: 1.8 a 3.6 VDC.
• Corrientes:
  • Corriente Promedio: 0,4 μA (a una frecuencia de medición de 1 Hz).
  • Corriente del sensor en reposo: 80 nA
• Precisión de Humedad Relativa: hasta ±1,8 % HR.
• Precisión de Temperatura: hasta ±0,2 °C.
• Modo rápido I2C plus, suma de comprobación CRC.
• Rango de Funcionamiento: 0 – 100 % HR.
• Temperatura de Trabajo: -40 °C a 125 °C.
• Trazabilidad NIST para sensores.
• Calificación JEDEC JESD47 para sensor.
• Dirección I2C 0x44.
• Dimensiones: 13 mm x 10 mm x 2 mm.
• Peso: 0.62 g.

DOCUMENTACIÓN Y RECURSOS

• Datasheet

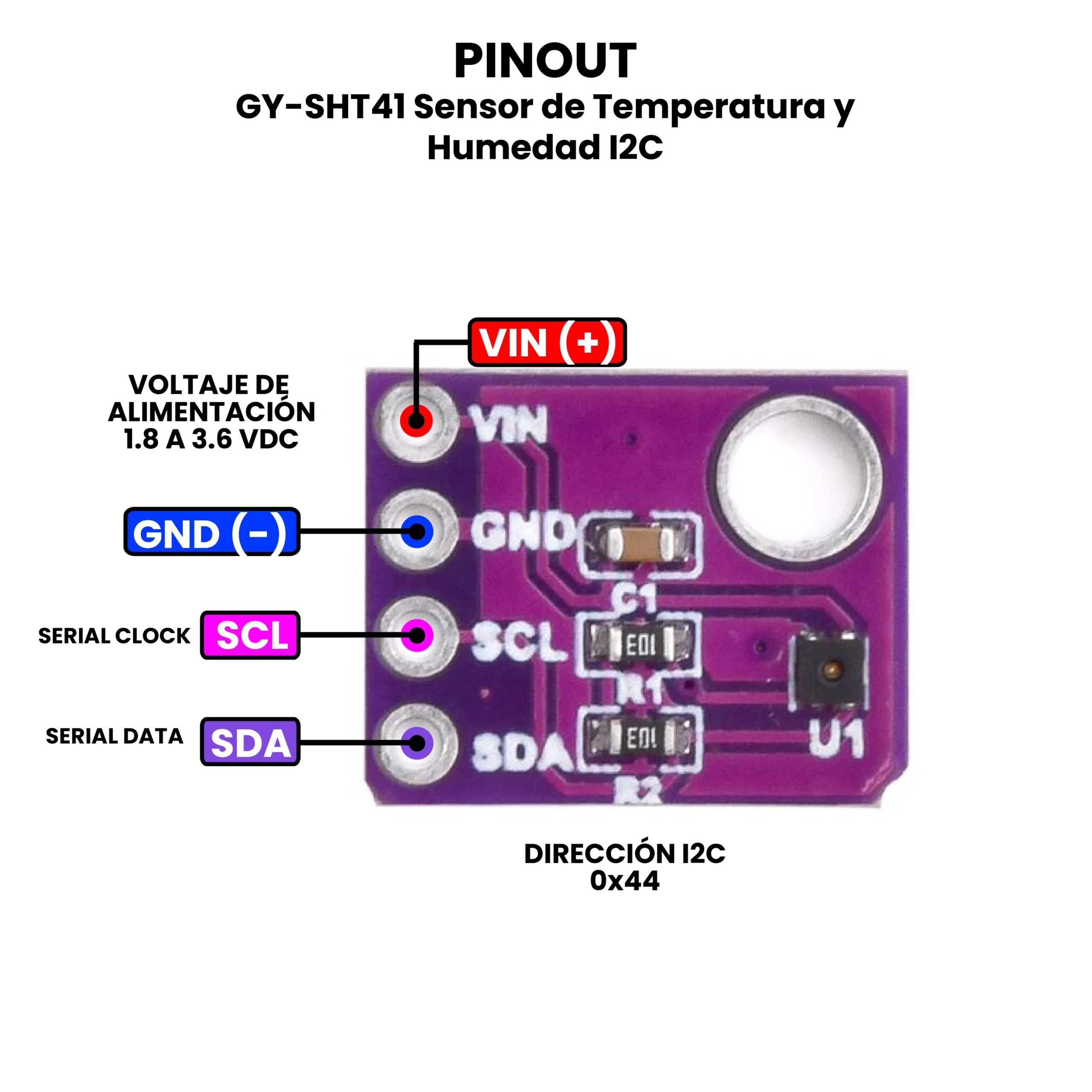

• Pinout

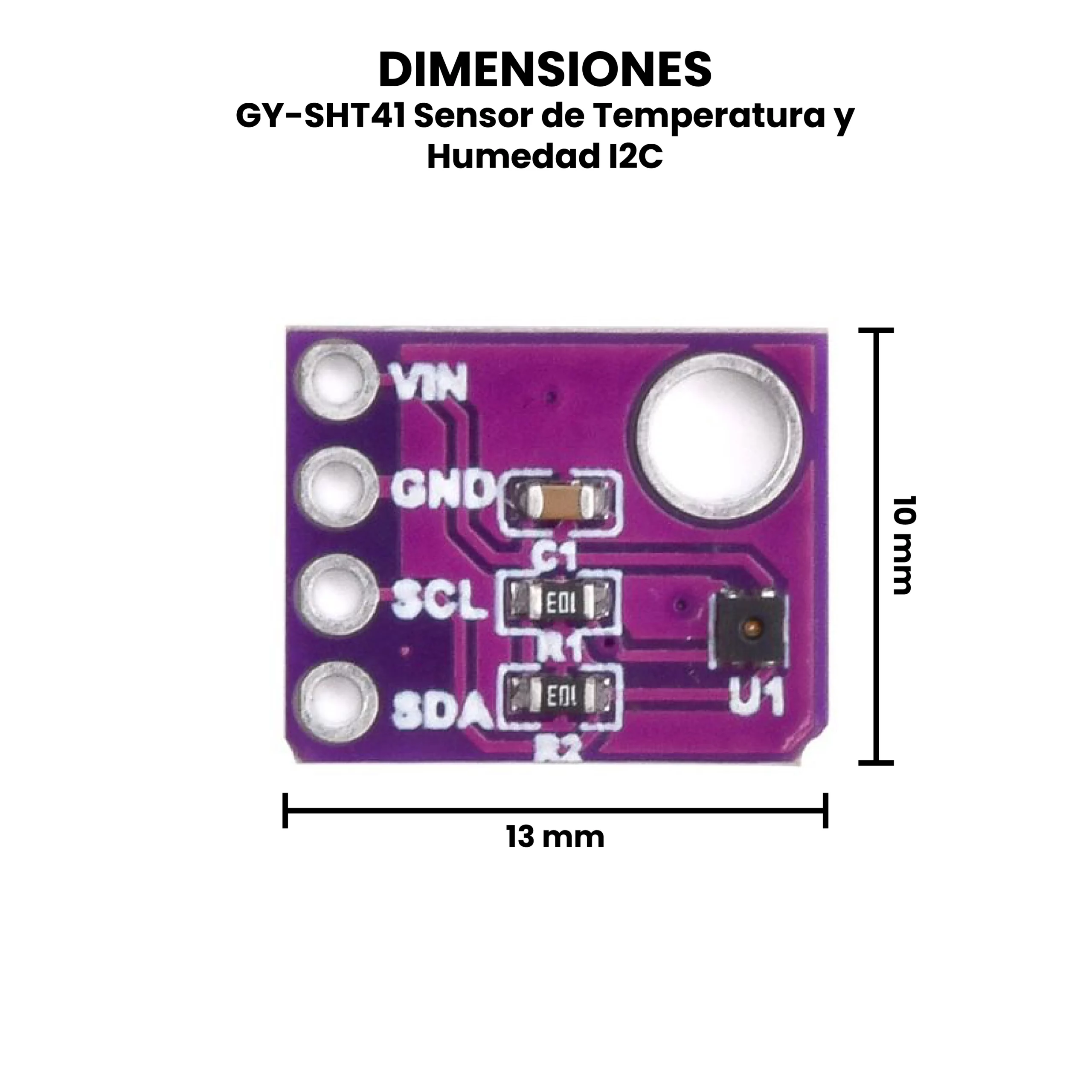

• Dimensiones

INFORMACIÓN ADICIONAL

¿Cómo funciona el Sensor de Temperatura y Humedad I2C?

Su funcionamiento se basa en un sensor capacitivo de humedad y un sensor de temperatura integrado, que detectan los cambios en el ambiente y los transforman en señales eléctricas, las cuales luego son procesadas por un microcontrolador interno y transmitida vía I2C, permitiendo lecturas rápidas, confiables y fáciles de integrar en proyectos electrónicos.

¿Cómo probar el GY-SHT41 Sensor de Temperatura y Humedad I2C?

Aquí tienes una guía rápida para probar el GY-SHT41 Sensor de Temperatura y Humedad I2C.

Materiales Necesarios.

• Módulo GY-SHT41.
• Cable USB para la placa.
• Placa: Arduino UNO o Placa Similar.
• Cables Dupont y (opcional) protoboard.

Conexiones.

• VCC → 3.3V.
• GND → GND.
• SDA → SDA (Arduino UNO: A4).
• SCL → SCL (Arduino UNO: A5).

Comprobar Comunicación I2C.

Copia y sube este sketch; abre el Monitor Serie a 115200 baudios y verás la(s) dirección(es) I2C encontradas.

#include <Wire.h>

void setup() {
  Wire.begin();
  Serial.begin(115200);
  while (!Serial);
  Serial.println("nI2C Scanner");
}

void loop() {
  byte error, address;
  int nDevices = 0;

  Serial.println("Scanning...");
  for (address = 1; address < 127; address++) {
    Wire.beginTransmission(address);
    error = Wire.endTransmission();
    if (error == 0) {
      Serial.print("I2C device found at 0x");
      if (address < 16) Serial.print("0");
      Serial.print(address, HEX);
      Serial.println("");
      nDevices++;
    }
  }
  if (nDevices == 0) Serial.println("No I2C devices foundn");
  else Serial.println("Scan donen");

  delay(3000);
}

Probar Lecturas.

La forma más rápida es instalar una librería que soporte SHT4x/SHT41 desde el Library Manager del IDE Arduino (buscar “SHT4x” o “Sensirion”).
Pasos:

1. IDE Arduino → Sketch → Include Library → Manage Libraries…
2. Buscar SHT4x o Sensirion e instalar la que soporte SHT4x / SHT41.
3. Abrir File → Examples → (nombre de la librería) → ejemplo de lectura (“ExampleUsage” / “SHT4test”) y subir.
4. Abrir Monitor Serie (115200) y verás temperatura (°C) y humedad (%RH) en tiempo real.
