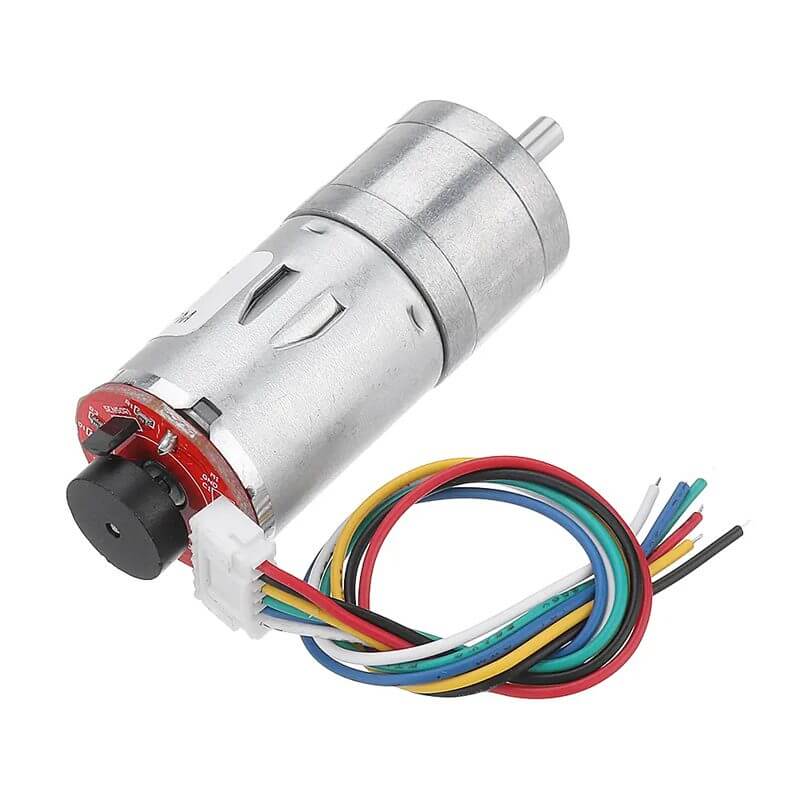

GM 25-370 Motor con Encoder 24V DC 180RPM / 350RPM

INFORMACIÓN

El motor GM 25-370 24V DC esta disponible para 180 rpm y 350 rpm a 24V. Es un motor con caja reductora de engranes metálicos (tipo motorreductor) que tiene integrado un codificador/encoder de cuadratura de Efecto Hall que permite conocer la posición y velocidad de giro del motor, cuenta con un eje o flecha tipo “D” de 4mm e incluye cables para conexión..

Estos motores son ideales para realizar proyectos de robótica y mecatrónica tales como la construcción de un coche de juguete inteligente, robot, impresora, coche de equilibrio, electrodoméstico inteligente, cámara balancín y sistemas de control PID o de lazo cerrado dado su encoder acoplado.

ESPECIFICACIONES Y CARACTERÍSTICAS

DOCUMENTACIÓN Y RECURSOS

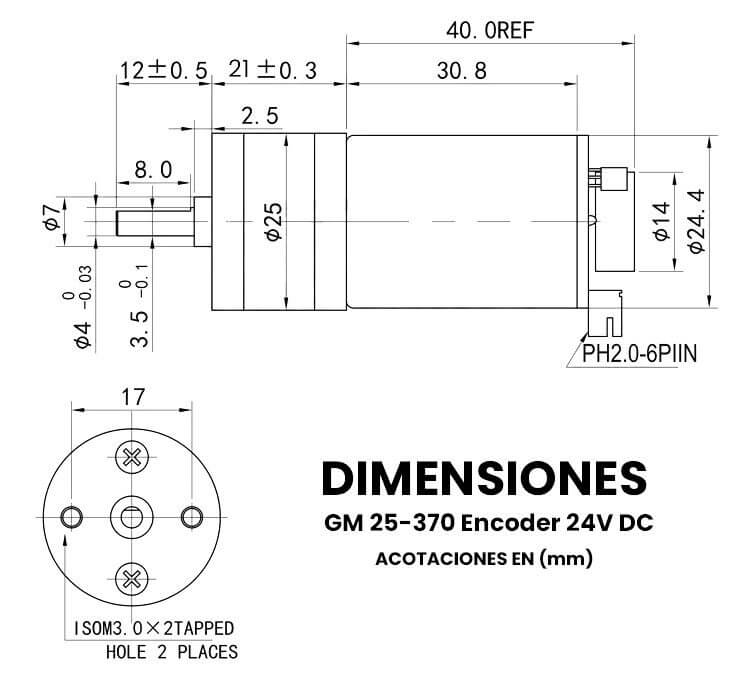

• Dimensiones

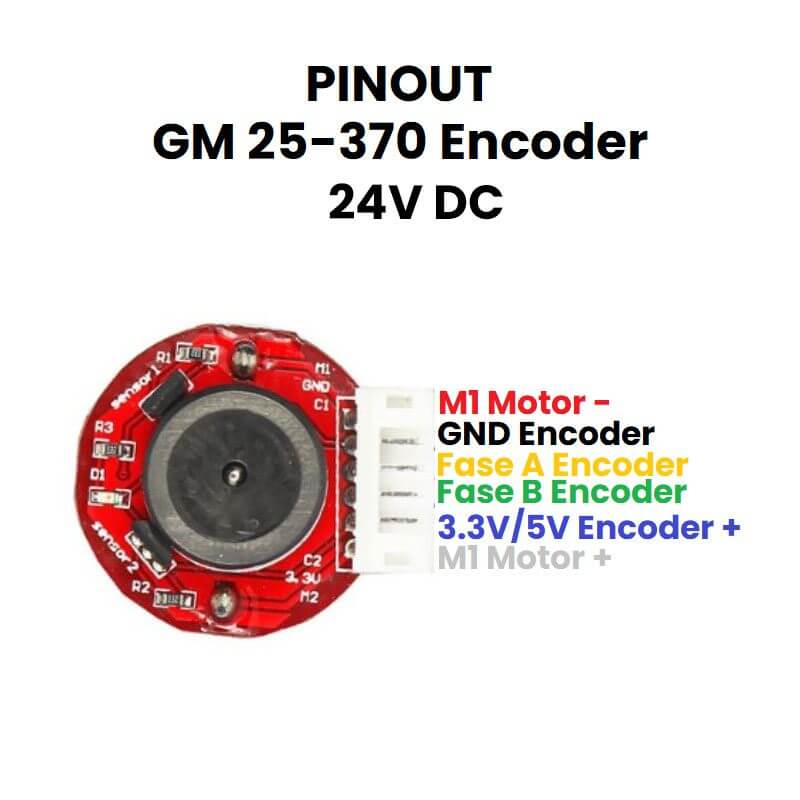

• Pinout

INFORMACION ADICIONAL

Características de cableado

• ROJO: potencia motor + positivo (el cambio puede controlar el motor hacia adelante y hacia atrás)
• NEGRO: potencia de código – negativo (positivo y negativo no se pueden conectar incorrectamente 3.3-5V)
• AMARILLO: retroalimentación de señal (11 señales del motor)
• VERDE: retroalimentación de señal (11 señales del motor)
• AZUL: potencia del codificador + positivo (positivo y negativo no se pueden conectar incorrectamente 3.3-5V)
• BLANCO: potencia motor – negativo (el cambio puede controlar el motor hacia adelante y hacia atrás)

Especificaciones de Fabricación GM 25-370

1. Bobina de cobre puro: El motor está hecho de rotor de alta precisión y materiales de alta calidad, con alta conductividad, alta resistencia al desgaste y larga vida útil. Al mismo tiempo, adopta el grupo de cobre puro, caracterizado por una pequeña resistencia, baja generación de calor, baja pérdida, funcionamiento estable y suficiente potencia.

2. Cepillo de carbono de alta calidad: bajo la premisa de que otros materiales cumplen con los requisitos, tiene un buen rendimiento de conmutación, larga vida útil, buena conductividad eléctrica y térmica y buen rendimiento de lubricación. El grado de resistencia al desgaste del cepillo de carbón determina directamente la vida útil del motor.

3. Azulejo magnético de alta resistencia: larga vida útil, fuerte potencia, mayor par de torsión. Estructura totalmente cerrada para evitar que el polvo entre en el interior del motor, estructura simple, mantenimiento conveniente. Tamaño pequeño, reducción de peso efectiva, ahorro de espacio, uso fiable.

4. Engranaje completo de metal: La caja de cambios está hecha de engranajes metálicos de alta calidad, que tienen una buena resistencia al impacto y durabilidad
