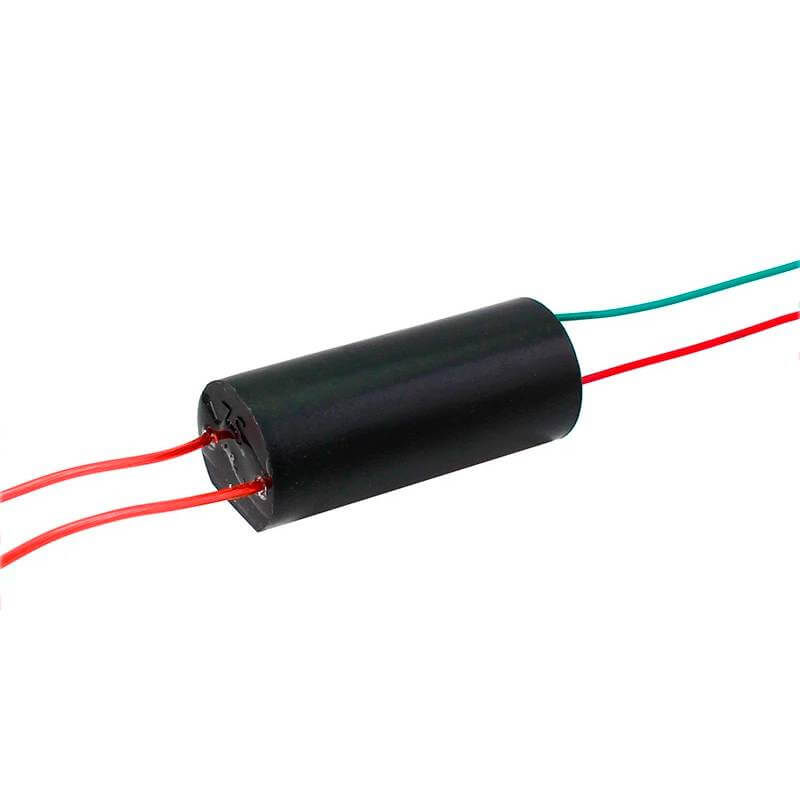

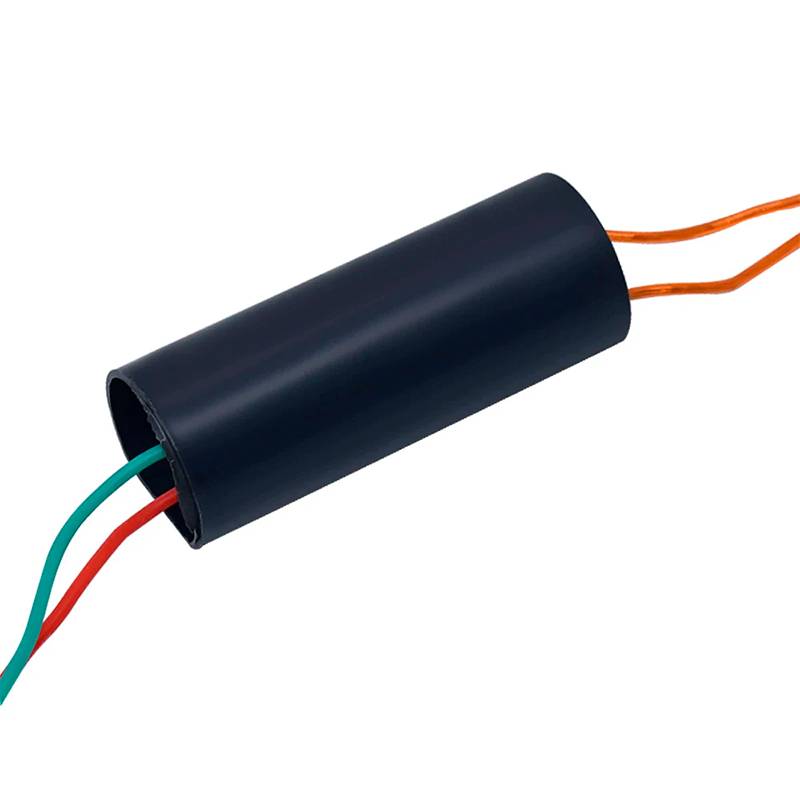

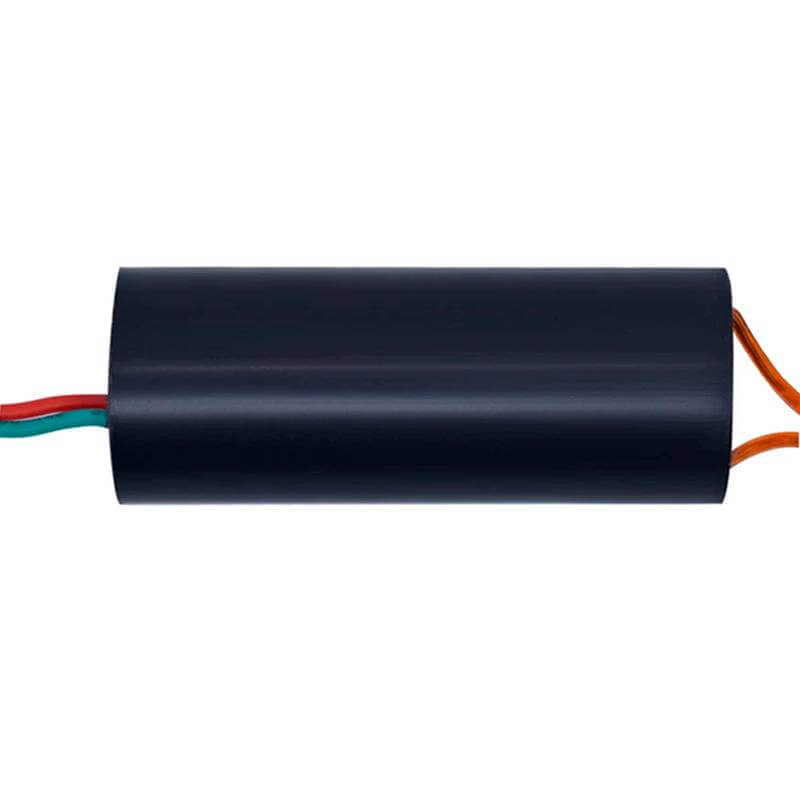

Generador de Alta Tension 3-6V 400kV Boost Step Up

INFORMACIÓN

El Generador de Alta Tensión 3-6 V 400 kV Boost Step Up es un módulo electrónico diseñado para convertir un bajo voltaje de corriente continua, entre 3 y 6 volts, en pulsos de muy alto voltaje mediante un circuito elevador (step-up) hasta 400,000 V. Un oscilador interno que conmuta rápidamente la corriente hacia un transformador de alta frecuencia, eleva primero el voltaje a un nivel intermedio y posteriormente multiplicándolo mediante un circuito interno hasta generar descargas de alta tensión en la salida, generando arcos o chispas visibles entre los terminales.

El Generador de Alta Tensión 3-6 V 400 kV Boost Step Up se utiliza principalmente en proyectos electrónicos experimentales y demostrativos donde se requiere generar altos voltajes a partir de una fuente de baja tensión. Sus aplicaciones incluyen encendedores electrónicos, generadores de chispa, demostraciones educativas sobre alta tensión y principios de inducción electromagnética, ionizadores de aire, pequeños proyectos de investigación y experimentos de física.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Boost Step Up.
• Voltajes:
  • Entrada: 3 a 6 VDC.
  • Salida: Aproximadamente 400,000 V.
• Corriente de entrada: 2 A a 5 A.
• Distancia de descarga bipolar de alto voltaje : 10 mm a 20 mm.
• Longitud de los cables: Aproximadamente 100 mm cada uno.
• Material del aislante de los cables: Gel de sílice resistente a altas temperaturas y alta presión.
• Dimensiones: 24.4Ø mm x 64mm.
• Peso: 39 g.

DOCUMENTACIÓN Y RECURSOS

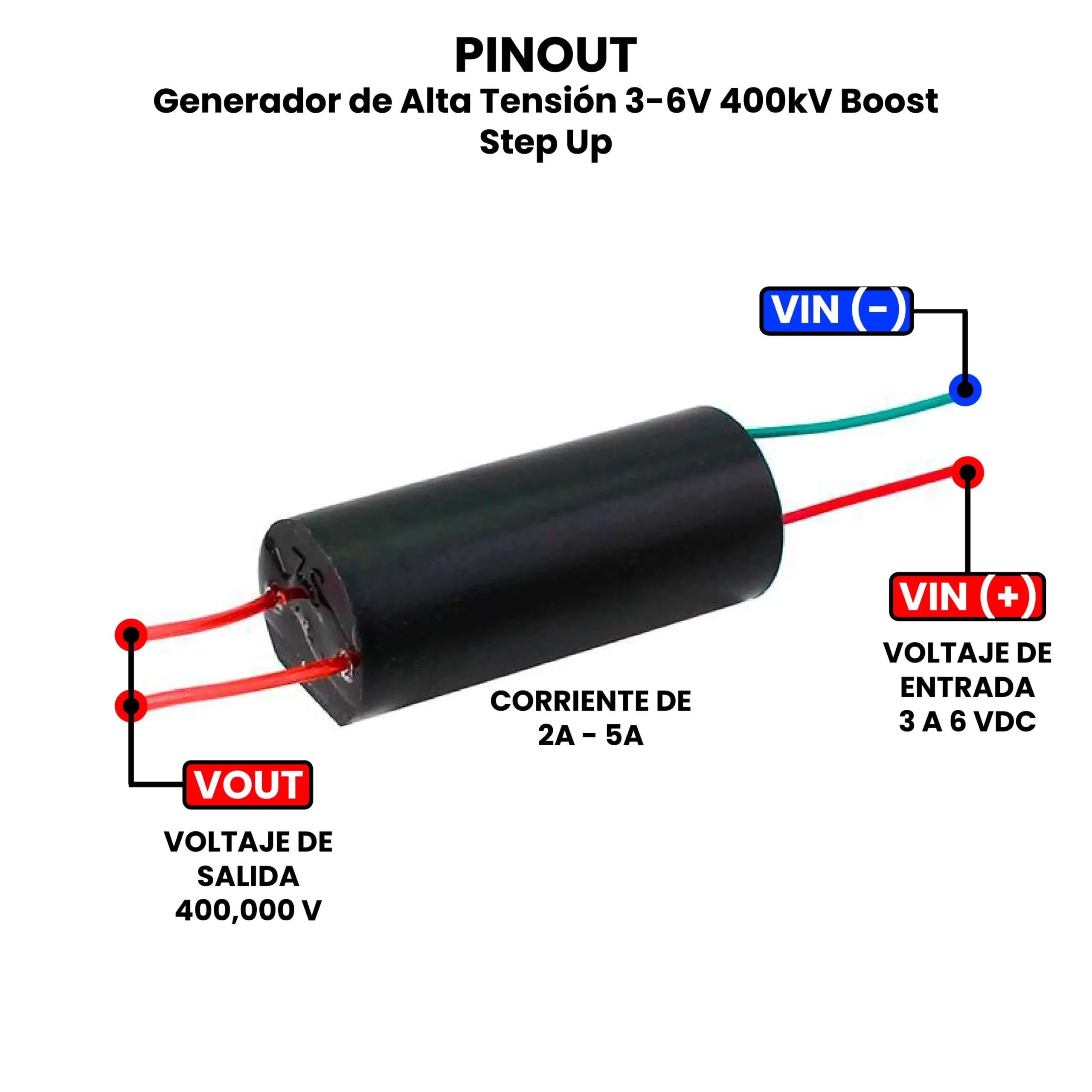

• Pinout

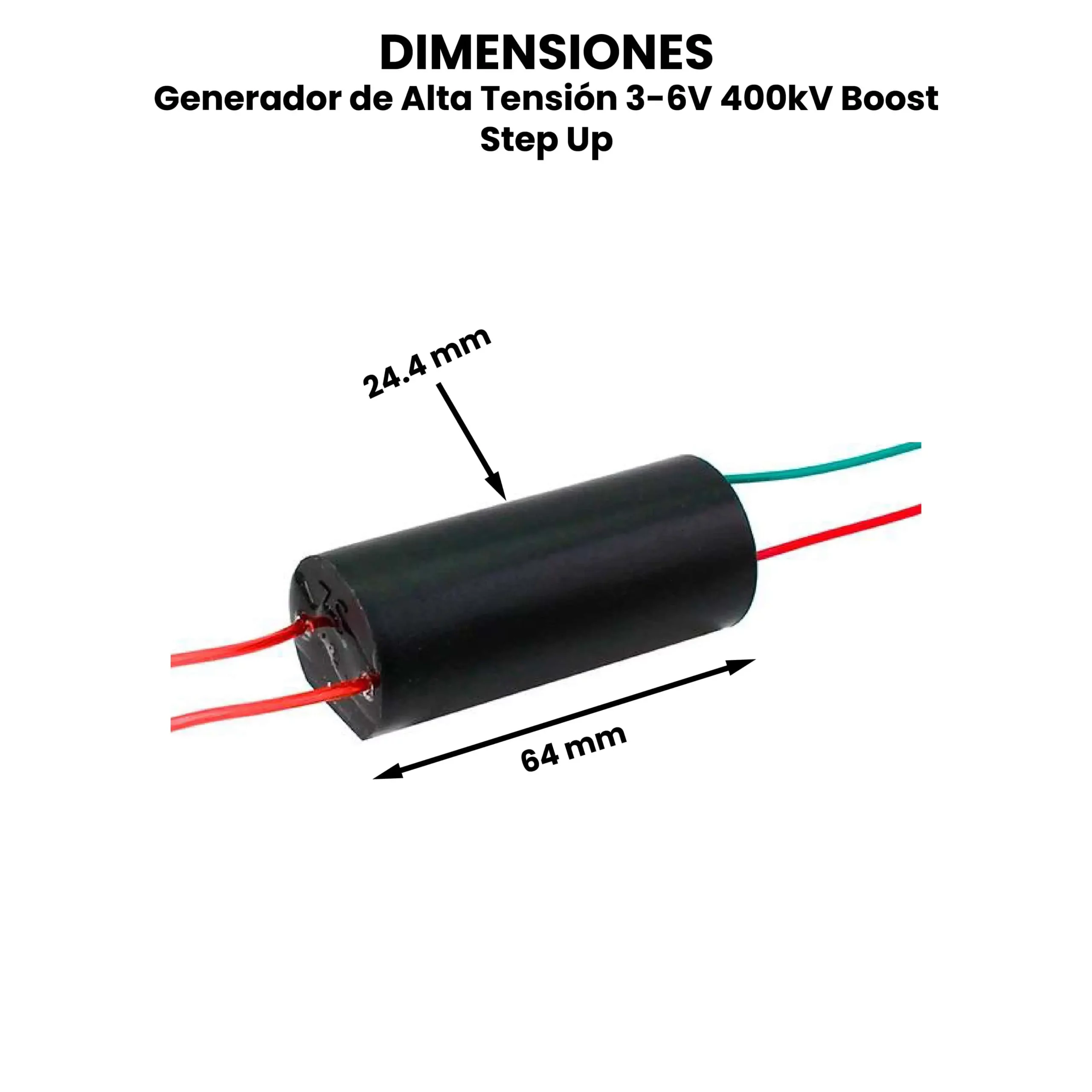

• Dimensiones

INFORMACIÓN ADICIONAL

Precauciones Generales.

1. Evita el contacto directo: No toques los cables de salida ni los componentes mientras el generador está encendido, ya que puede generar descargas eléctricas peligrosas.
2. Aislamiento adecuado: Asegúrate de que el generador y los cables estén bien aislados. Utiliza materiales aislantes y asegúrate de que no haya partes expuestas.
3. Uso de guantes y equipo de protección: Utiliza guantes de goma aislantes y otros equipos de protección personal como gafas de seguridad para evitar posibles lesiones.
4. Área de trabajo segura: Trabaja en un área bien ventilada, libre de materiales inflamables y con una superficie no conductora (como una mesa de trabajo de madera o plástico).
5. Mantén una distancia segura: Mantén una distancia segura entre ti y el generador mientras esté en funcionamiento, especialmente de las salidas de alta tensión.
6. Evita ambientes húmedos: No utilices el generador en ambientes húmedos o mojados, ya que la humedad puede aumentar el riesgo de descargas eléctricas.
7. Desconectar la alimentación antes de manipular: Siempre desconecta la fuente de alimentación antes de realizar cualquier ajuste o manipulación del generador.
8. Almacenamiento seguro: Guarda el generador en un lugar seguro, fuera del alcance de niños y mascotas, y asegúrate de que esté desconectado y descargado antes de guardarlo.
9. Evita cortocircuitos: Nunca cortocircuites las salidas de alta tensión, ya que puede causar daños al generador y generar arcos eléctricos peligrosos.
10. Verificación de conexiones: Antes de encender el generador, verifica que todas las conexiones estén correctamente hechas y que no haya cables sueltos.

ADVERTENCIA: Manejar altos voltajes y corrientes puede ser peligroso si no se hace con precaución, usa este dispositivo con mucho cuidado portando la ropa adecuada y sin usar accesorios metálicos, este dispositivo no contiene ningún indicador de que está encendido.
