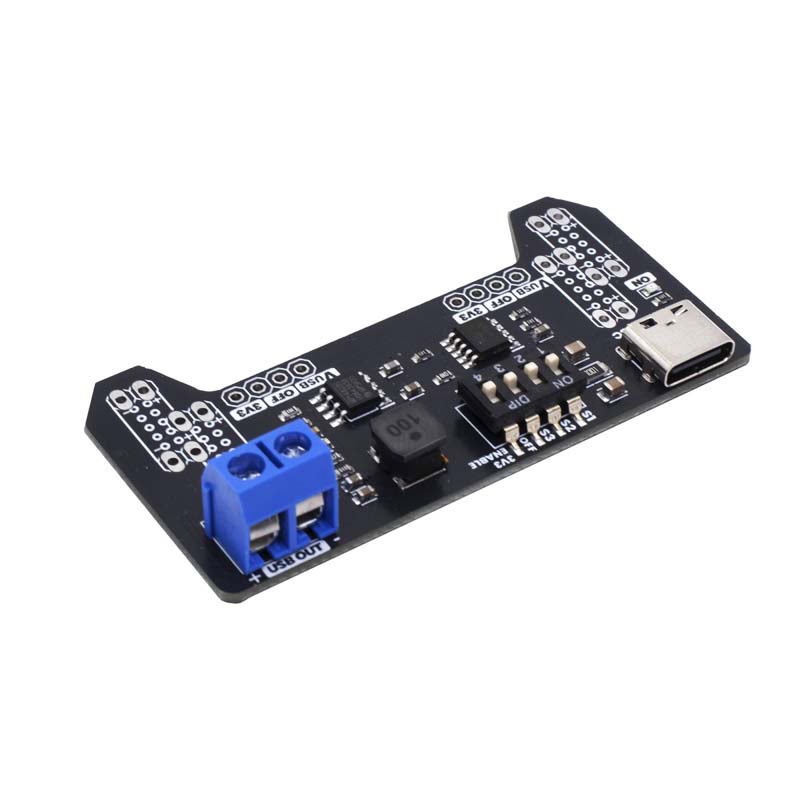

Fuente para Protoboard con Señuelo de Carga UNIT

INFORMACIÓN

La Fuente para Protoboard con Señuelo de Carga UNIT es un módulo compacto y versátil diseñado para alimentar fácilmente tus proyectos electrónicos usando cargadores USB-C compatibles con Power Delivery (PD), Quick Charge (QC) o Battery Charging (BC). Se adapta perfectamente a protoboards de 400 o 830 puntos (54mm o 64mm de ancho), y te permite seleccionar distintos voltajes de salida (5V, 9V, 12V, 15V o 20V) mediante un interruptor DIP. También cuenta con una salida fija adicional de 3.3V a 2A, ideal para alimentar microcontroladores, sensores y otros dispositivos.

Este módulo incorpora un sistema de señuelo de carga (decoy), que solicita automáticamente el voltaje configurado al cargador USB-C simulando ser un dispositivo compatible. Esta función es esencial, ya que muchos cargadores convencionales solo entregan 5V de forma predeterminada. Con este sistema, puedes obtener el voltaje deseado sin complicaciones ni fuentes externas adicionales.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Marca: UNIT Electronics
• Módulo: Fuente para Protoboard con Señuelo de Carga
• Controlador: CH224K
• Protocolos compatibles: PD, QC o BC
• Voltajes de salida: Seleccionables mediante interruptor DIP
  • 5V
  • 9V
  • 12V
  • 15V
  • 20V
• Salida adicional fija: 3.3V a 2A
• Corriente Nominal *:
  • 3.3V @ 2A
  • 5V @ 5A
  • 9V @ 3A
  • 12V @ 2.25A
  • 15V @ 1.8A
  • 20V @ 5A
• Potencia: Soporta hasta 100W
• Corriente máxima de salida (PD): Hasta 3A (Según el cargador utilizado)
• Selectores de riel de voltaje: Permite elegir entre 3.3V o VUSB para alimentar los rieles laterales de la protoboard
• Funciones: Señuelo de carga (decoy) para activar el voltaje seleccionado desde cargadores PD, QC o BC
• LED indicador: Encendido / Apagado
• Bornera para salida de voltaje
• Dimensiones: 64 mm x 32.7mm x 15 mm
• Peso: 10.47 g

* Nota: La corriente nominal propuesta es la ideal para probar el módulo a estos voltajes. Se recomienda usar eliminadores o cargadores que soporten dicha corriente de salida.

DOCUMENTACIÓN Y RECURSOS

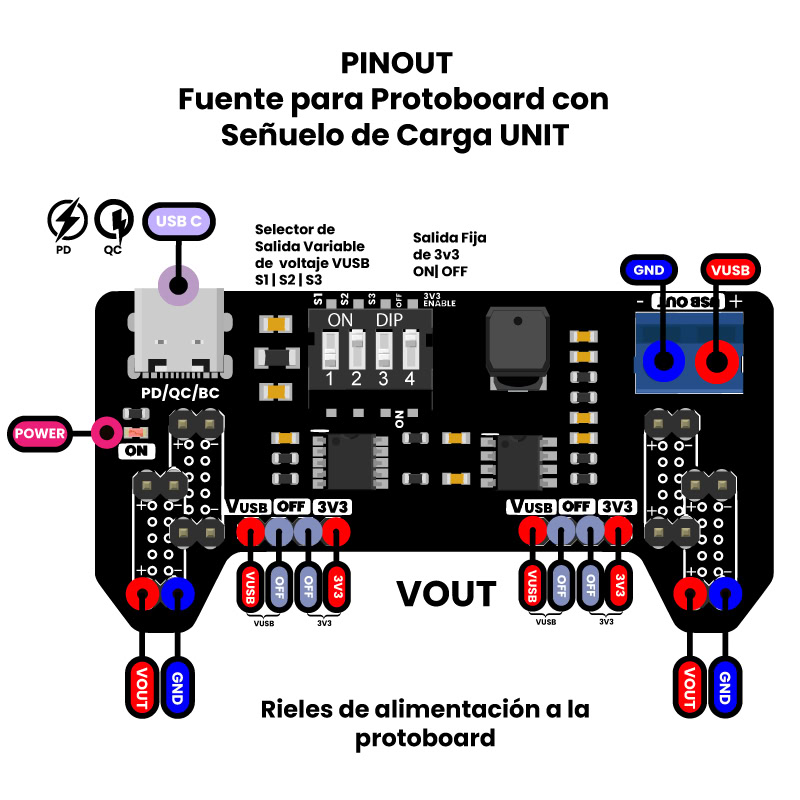

• Pinout
• Esquemático
• Modelo 3D
• GitHub

Datasheet

• CH224K

INFORMACIÓN ADICIONAL

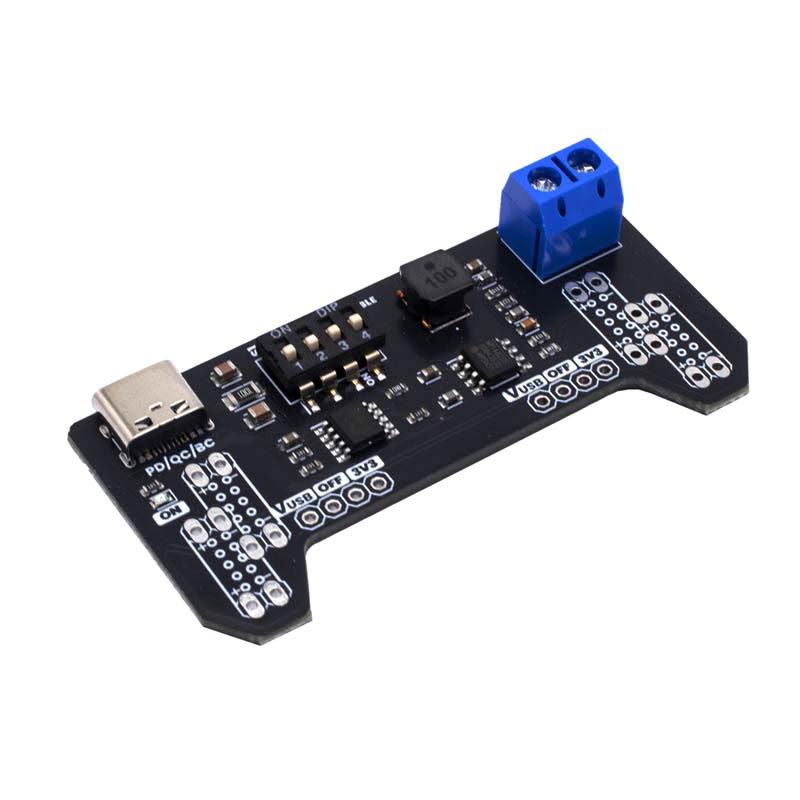

Recomendaciones de uso

1. Conecte un adaptador de corriente USB-C compatible con los protocolos PD, QC o BC.
2. Configure el interruptor DIP para seleccionar el voltaje de salida VUSB deseado.
3. Habilite o deshabilite la salida de 3.3V si es necesario.
4. Utilice el terminal de tornillo para acceder a la salida VUSB externamente.
5. Configure los selectores de voltaje de riel para que suministren 3.3 V o VUSB a los rieles de alimentación de su placa de pruebas.

Protocolos PD, QC o BC.

Los Protocolos PD, QC o BC se define como PD (Power Delivery), QC (Quick Charge), y BC siendo protocolos de carga rápida para dispositivos electrónicos.

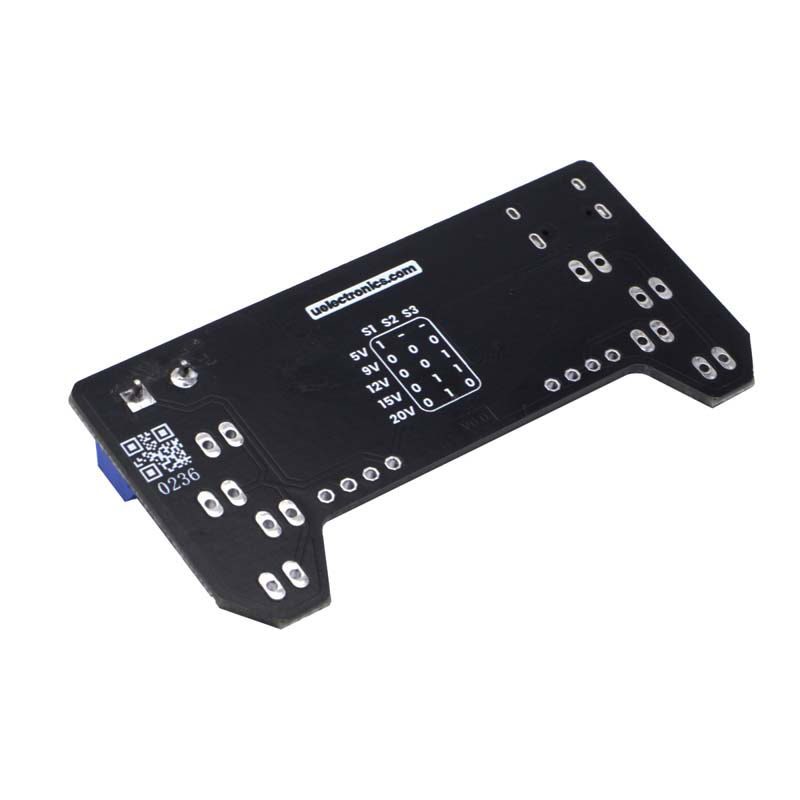

Selector de salida de Voltaje

El voltaje de salida depende del protocolo compatible con el adaptador de corriente conectado. La configuración del interruptor DIP determina el voltaje de salida del VUSB:

• Interruptor de habilitación de 3.3V: Un interruptor separado habilita o deshabilita la salida fija de 3,3 V.
• Selección de rieles de voltaje: Los puentes permiten seleccionar 3.3V o VUSB para cada riel de la placa de pruebas.
