Fuente de Alimentación Regulable ZK-4KX Buck Boost

$ 223.00

55 disponibles

CANTIDAD	PRECIO
10 piezas	$ 202.19
15 piezas	$ 185.38
25 piezas	$ 171.16

SKU: AR1800 Categorías: ENERGÍA, FUENTES, VARIABLES Etiquetas: .5V a 30V, Boost, buck, fuente, fuente de alimentación, ZK-4KX

INFORMACIÓN

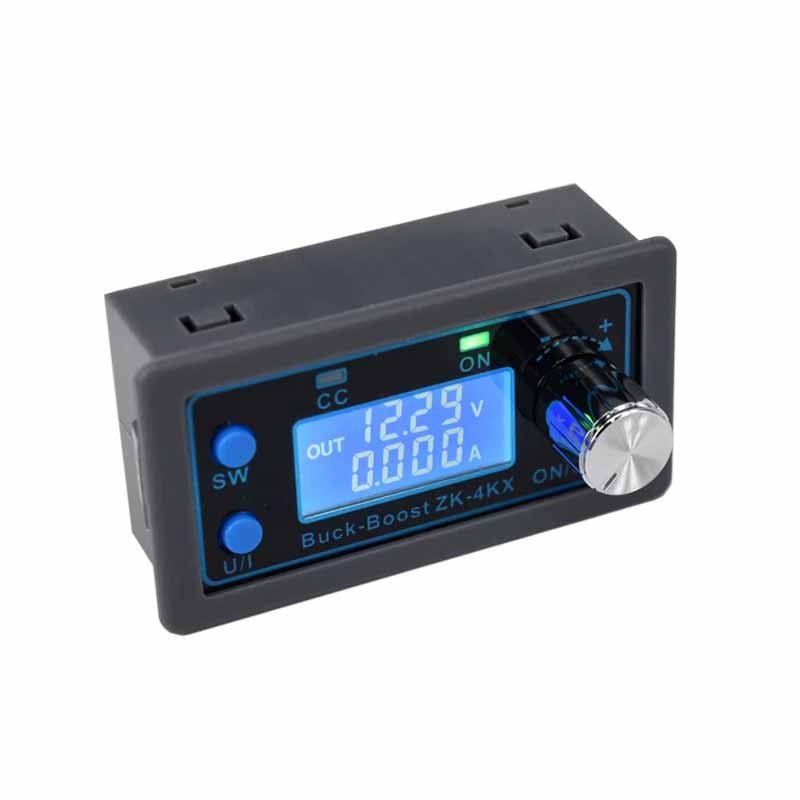

La Fuente de Alimentación ZK-4KX Buck Boost Regulable, es una fuente de alimentación conmutada capaz de aumentar (Boost) o disminuir (Buck) la tensión de entrada a los valores requeridos. Esta fuente incorpora un display que muestra voltaje y corriente, estos valores los podrás definir con el encoder que incorpora, también permite seleccionar el límite de corriente así como una potencia máxima de salida para evitar daños a la fuente.

Con esta fuente podrás tener un voltaje de entrada mínima de 5V DC y poder regular un voltaje de salida desde los 0.5V hasta máximo 30V DC, para tener un óptimo funcionamiento te recomendamos no exceder los 25V DC de salida.

La Fuente de Alimentación ZK-4KX sirve para crear tu propia fuente de alimentación regulable, es de fácil utilización, con esta fuente podrás aumentar y reducir el voltaje de salida desde 0.5V hasta 30V así como ajustar la corriente limite desde 0 a 4A.

ESPECIFICACIONES Y CARACTERÍSTICAS

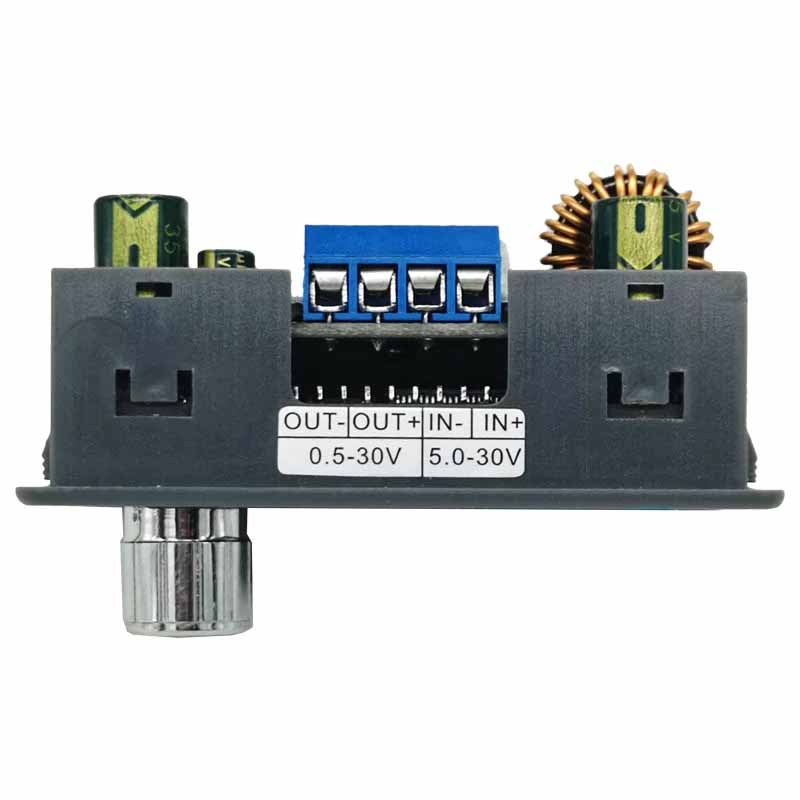

Voltaje de entrada: 5.0 – 30V
Voltaje de salida: 0.5 – 30V
Resolución de la pantalla de voltaje: 0,01 V
Resolución de visualización actual: 0.001A
Eficiencia de conversión: aproximadamente 88%
Protección
- Subtensión de entrada (4,8-30v ajustable, 4,8 v por defecto)
- Sobretensión de salida (0,5-31v ajustable, 31V por defecto)
- Sobrecorriente de salida 0-4.1a (ajustable, predeterminado 4.1a)
- Contra sobretensión (0-50w ajustable, por defecto 50W)
- Contra sobrecalentamiento (80-110)℃Ajustable, predeterminado 110 ℃)
- Tiempo de espera (0-100h ajustable, apagado por defecto)
Super Capacidad de protección (0-60ah ajustable por defecto)
Frecuencia de funcionamiento: 180KHZ

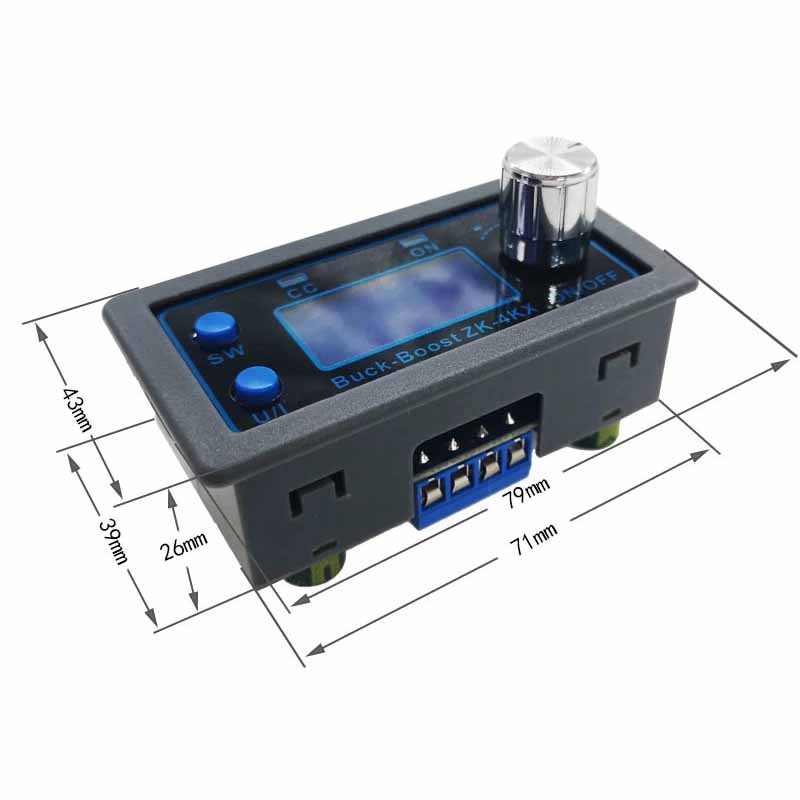

Dimensiones: largo x ancho x alto 79mm x 43mm x 26mm
Peso: 70g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

PRECAUCIONES DE USO

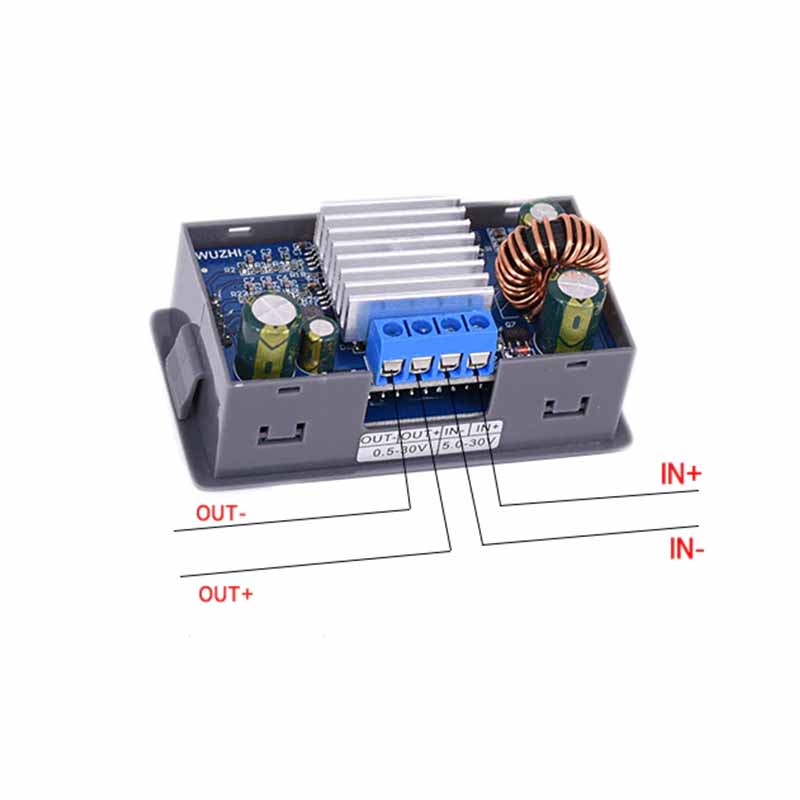

Está prohibida la conexión corta entre la entrada IN y la salida OUT del módulo, o la función de corriente constante fallará.
¡Asegúrese de que el momento de potencia de la fuente de alimentación exceda la potencia requerida de la carga de salida!
Si el módulo quiere emitir con carga completa, el voltaje de entrada debe estar por encima de 8V. Cuando el voltaje de entrada es de 5 V, la potencia de salida es de aproximadamente 15 W. El valor de corriente máximo del módulo es de 4 A, sujeto a la potencia de salida máxima, como 17 V, la corriente no debe ser superior a 2 A.
¡Cuando este módulo se usa sobre 3A y 35W, refuerce la disipación de calor!
El módulo tiene una función de protección de subtensión de entrada, que es aproximadamente 4.8v por defecto (se puede configurar), y la salida se desconectará automáticamente después de que el valor sea menor que este valor (tenga en cuenta que el voltaje en el puerto del módulo es menor que el umbral de protección de subtensión, y cuando la corriente de entrada es relativamente grande, no ignore la tensión parcial en el cable de entrada).

CARACTERISTICAS

LCD puede mostrar voltaje de entrada / salida, corriente de salida / potencia de salida / capacidad de salida / tiempo de salida.
El ajuste es preciso y rápido, puede aumentar y disminuir el voltaje, el voltaje de salida se puede ajustar a voluntad de 0.5-30V, la corriente límite 0-4A se puede ajustar a voluntad
Protección de conexión anti-reversa del extremo de entrada, que no se quemará.
Irrigación anti-reversa en el extremo de salida, no se necesita ningún diodo de irrigación anti-reversa adicional para cargar la batería.
El módulo se puede configurar para abrir / cerrar de forma predeterminada.

INSTRUCCIONES DE USO

1. Cambiar los parámetros de visualización:

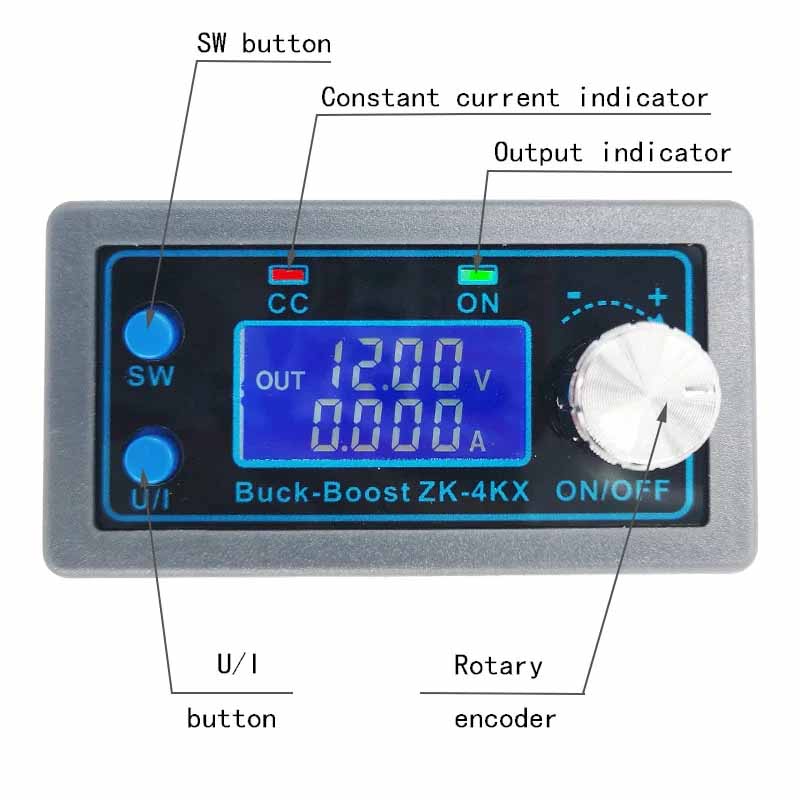

En la interfaz normal, presione SW para cambiar la visualización debajo de la pantalla de visualización y cambiar el contenido de la pantalla entre la potencia A actual W capacidad Ah tiempo h. Mantenga presionado el botón SW para cambiar la visualización de enlace ascendente en la pantalla pantalla y cambie el contenido de la pantalla entre voltaje de entrada IN voltaje de salida OUT.

2. Configure el voltaje de salida:

Presione el botón U / I en la interfaz normal para ingresar a la interfaz de configuración de voltaje de corriente constante. Se puede ver que un cierto dígito del valor de voltaje de salida está parpadeando. Gire el codificador hacia la izquierda y hacia la derecha para ajustar el mayor y el menor. Presione brevemente el codificador giratorio para elegir qué bit de voltaje de salida establecer. Después de la configuración, presione el botón U / I 2 veces para volver a la interfaz normal. O vuelva automáticamente a la interfaz normal después de detener el funcionamiento durante 10 s.

3. Configure el valor de corriente constante (es decir, el valor de corriente máximo permitido por el módulo):

Presione el botón U / I en la interfaz normal para ingresar a la interfaz de corriente constante de voltaje de configuración. Luego presione el botón U / I y cambie a configuración de valor de corriente constante. Puede ver un poco del valor de corriente constante de ajuste parpadeando. Gire el codificador rotatorio hacia la izquierda y hacia la derecha para ajustar el mayor y el menor. Presione brevemente el codificador rotatorio para elegir qué bit establecer el valor de corriente constante. Después de la configuración, presione U / I para salir de la interfaz de corriente constante de voltaje de configuración y volver a la normal interfaz O volver automáticamente a la interfaz normal después de detener la operación durante 10 s.

4. Establezca el estado de encendido / apagado predeterminado del módulo encendido:

Mantenga presionado U / I en la interfaz normal para ingresar a la interfaz de configuración de parámetros. Puede ver que muestra “OPEN OFF” o “OPEN ON”. “OPEN OFF” significa que la salida se apaga de forma predeterminada cuando la alimentación está encendida, y “OPEN ON” significa que la salida se enciende de forma predeterminada cuando la alimentación está encendida. Mantenga presionado el codificador giratorio para cambiar dos estados. Después de la configuración, presione prolongadamente U / I para volver a la interfaz normal.

5. Configuración de los parámetros de protección en el estado y el umbral:

Mantenga presionado U / I para ingresar a la interfaz de configuración de parámetros en la interfaz normal. Presione SW hasta que aparezca la protección que desea. LUP: umbral de protección de subtensión: OUP: umbral de protección de sobretensión ; OCP – umbral de protección de sobrecorriente; OPP – umbral de protección de sobrepotencia; OAP – umbral de protección de ultracapacidad; Umbral de protección de tiempo de espera de OHP; OTP – umbral de protección de sobrecalentamiento Presione brevemente y gire el codificador para seleccionar qué bit desea configurar el parámetro de protección.

Presione prolongadamente el codificador giratorio para activar o desactivar los parámetros de protección (solo la protección de tiempo de espera y la protección de super capacidad se pueden configurar para encenderse / apagarse, y otros parámetros de protección están encendidos de forma predeterminada). Gire el codificador hacia la izquierda y hacia la derecha. para hacer los parámetros más grandes y más pequeños Después de la configuración, presione prolongadamente U / I para volver a la interfaz normal.

6. Voltaje y corriente de calibración: presione el botón U / I para ingresar a la interfaz de configuración de parámetros en la interfaz normal:

Presione SW hasta que aparezca una interfaz de parámetro con CAL. La interfaz de voltaje de entrada de calibración con el símbolo CAL + IN + V; La salida de calibración interfaz de voltaje con el símbolo CAL + OUT + V; La interfaz de corriente de salida de calibración con el símbolo CAL + OUT + A. Gire el codificador hacia la izquierda y hacia la derecha para ajustar el tamaño de los parámetros. Una vez completado el ajuste, mantenga presionado el codificador rotatorio para confirme que se completó el ajuste y que el valor del parámetro ya no parpadeará Mantenga presionado U / I para volver a la interfaz normal.

*Nota: Para garantizar la precisión de la calibración, solo se puede iniciar el voltaje de calibración – por encima de 12V; Corriente de calibración – comience la calibración solo cuando la corriente sea superior a 1A.
