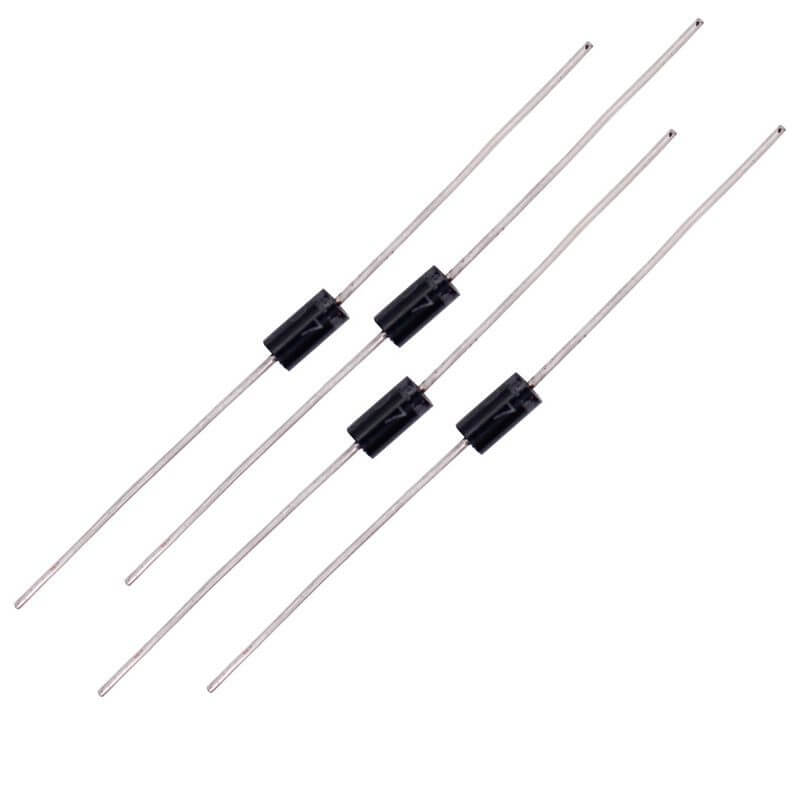

FR107 Diodo Rectificador 1A 1000V

$ 4.00

122 disponibles

CANTIDAD	PRECIO
25 piezas	$ 2.98
100 piezas	$ 2.43
200 piezas	$ 1.78

SKU: AR0188 Categoría: DIODOS Etiquetas: AR0188, diodo, fr107, rapida recuperación, rectificador

INFORMACIÓN

El diodo FR107 es un diodo rectificador de recuperación rápida que permite el paso de la corriente eléctrica en un solo sentido y se utiliza en aplicaciones de conmutación de alta frecuencia y potencia, como fuentes de alimentación, inversores y convertidores.

Su principal característica es que conmuta rápidamente entre estados, lo que lo hace ideal para suprimir picos de voltaje y proteger componentes sensibles, como se usa en la configuración de “antirretorno” en controles de acceso para proteger relevadores.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Diodo rectificador de recuperación rápida
Matrícula: FR107
Empaquetado: DO-41
Voltaje inverso máximo (VRRM): 1000 volts
Voltaje de funcionamiento @ 1 A (VF): 1.3 Volts
Corriente de rectificación promedio: 1 A
Pico de corriente de sobretensión (IFSM): 30 A
Tiempo de recuperación inversa: 500 ns
Temperatura de operación: -65 a 175 °C
Peso: 1 g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Cómo funciona el diodo FR107?

Funciona como un rectificador de recuperación rápida, permitiendo que la corriente eléctrica fluya en una sola dirección (del ánodo al cátodo). Se utiliza en circuitos de conmutación rápida y de alta frecuencia, donde su principal característica es el tiempo de recuperación inverso de solo 500 ns. Esto significa que puede pasar del estado conductor al no conductor mucho más rápido que un diodo estándar, lo que lo hace ideal para proteger equipos sensibles como los controles de acceso.

Polarización directa

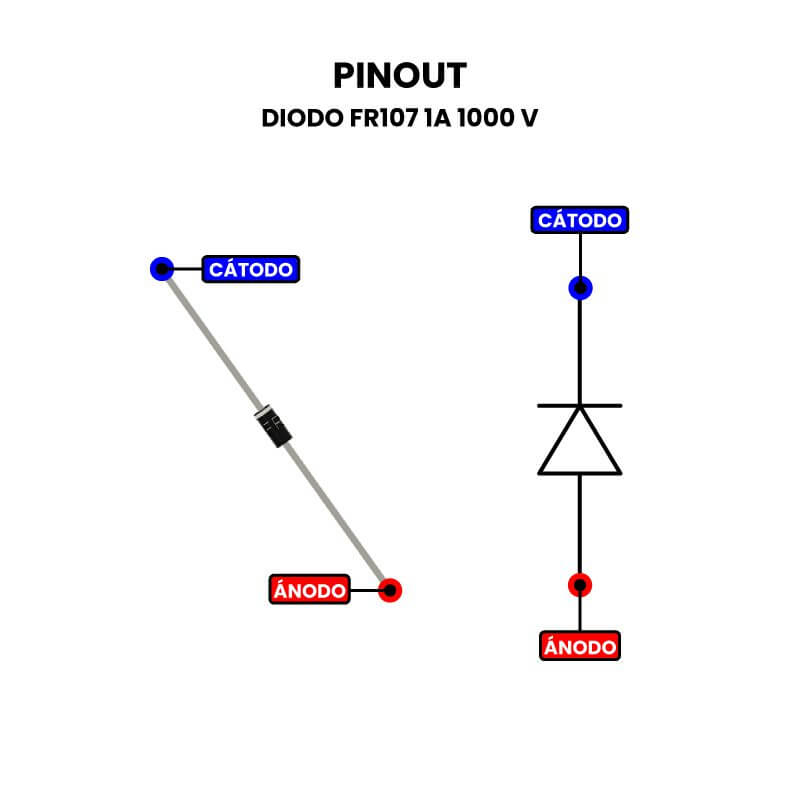

Cuando se aplica un voltaje positivo en el ánodo (el lado sin la franja) y negativo en el cátodo (el lado con la franja), el diodo conduce la corriente eléctrica.
Soporta una corriente de 1A y tiene una caída de voltaje directa de alrededor de 1.3 V.

Polarización inversa

Cuando se aplica un voltaje inverso, el diodo bloquea el paso de la corriente, permitiendo solo una pequeña corriente de fuga.
El FR107 es capaz de soportar un alto voltaje inverso (hasta 1000 V).

¿Cómo medir un diodo?

Una de las razones por las cuales un diodo explota es debido a que ha superado la cantidad de corriente que este puede soportar. Una manera de saber cuándo un diodo está en cortocircuito es probando con el multímetro ambas direcciones y dando una lectura de caída de tensión de (0 v a 0.4 v).

Es de saber que cuando un diodo se encuentra abierto no permite la circulación de energía eléctrica en ambos sentidos. El multímetro mostrará OL (circuito abierto) en las dos direcciones.
